Еще на этапах разработки автомобиля было известно, что платформа «Весты» будет действительно новая, а не очередная модернизация подвески ВАЗ 2108. Сейчас, когда серийный выпуск седана уже стартовал, а первые образцы уже побывали на тест-драйвах разных автожурналов, выясняются более детальные подробности о ходовой части Лада Веста.

Последние настройки характеристик подвески проходили зимой в Испании, на полигоне IDIADA. Тогда и был найден баланс между комфортом и управляемостью автомобиля. Что же получилось?

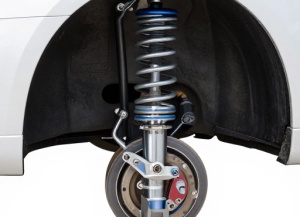

Устройство передней подвески Лада Веста

Несущая конструкция основана на подрамнике, что является новшеством для отечественного автопрома. Также впервые применили л-образную форму рычагов.

Подрамник выполняет дополнительную функцию усиления кузова, придает ему прочность, предотвращает деформацию на неровном покрытии. В результате чего показатель безопасности в общем зачете был увеличен на пять балов.

В целом, конструкция подвески достаточно проста и во многом схожа с Рено Логан, Рено Дастер второго поколения. Проведение профилактических работ не требует дополнительных затрат. Рулевой механизм теперь закреплен в нижней части моторного отсека.

Подвеска независимого типа

С точки зрения физики «низкое» расположение рейки обеспечивает максимальную связь с поворотным кулаком. На рейке предустановлен электрический усилитель, чего ранее не было в конструкции ВАЗов. Форма поперечного стабилизатора переработана так, чтобы улучшить «ощущение» при повороте руля. Угол кастора (наклона) равен 5°, подвеска независимого типа, стойки МакФерсон, что в совокупности придает плавность управлению автомобилем.

Революция спереди

Наибольшее количество революционных для ВАЗа новшеств применено на передней подвеске. В первую очередь это смена концепции ее архитектуры. Впервые на автомобилях Лада передняя подвеска скомпонована на подрамнике, что позволит увеличить ее жесткость и точность геометрии при одновременном росте вибро-акустических характеристик.

Не менее революционно выглядит и расположение рулевой рейки, переехавшей вниз, что позволило избавиться от необходимости поворачивать колеса через рычаги – теперь тяги соединены напрямую со ступицами. Такой подход заметно улучшит характеристики управляемости автомобиля, доведя их до европейского уровня, чего от ВАЗовской продукции ждут уже несколько десятков лет. Из привычных элементов остается лишь электроусилитель руля, который будет монтироваться на рулевой колонке ради упрощения конструкции.

У Лада Веста подвеска спереди полностью независимая, с углом кастора равным пяти градусам. Используются стойки типа МакФерсон и L-образные рычаги собственной разработки. Внедрили российские инженеры и новый стабилизатор, получивший иную форму, вытянутые стойки и другой состав металла. В результате получилась куда более чувствительная система, вносящая свой вклад в повышение четкости и плавности управления, а также поведение седана на дороге.

Несмотря на новую компоновку, разработчики сумели сохранить для Весты приемлемый клиренс (дорожный просвет), который у седана составляет 185 мм от земли до защиты картера двигателя.

Это значит, что новинка будет вполне уверенно чувствовать себя на российских дорогах. Что касается других цифр, то колесная база Lada Vesta составляет 2635 мм, колея передних колес равна 1510 мм, ровно столько же досталось и расстоянию между задними колесами.

Устройство задней подвески

Корма позаимствована у французского бренда Рено Логан второго поколения. Конструкция типичная — поперечная металлическая балка с разнесенными по бокам пружинами.

Тормозная система барабанного типа, что было ожидаемо, так как дисковые механизмы повысили бы себестоимость модели на 3 – 4%. В целом «барабаны» отлично справляются с поставленной задачей на небольших и средних скоростных режимах.

Конструкция (схема):

1. Рычаги.
2. Прокладки под пружины.
3. Опора верхняя.
4. Буфер сжатия.
5. Амортизатор газовый.
6. Ось ступицы.
7. Тормозной барабан.
8. Колесная база расширена, составляет 1510 мм.

Что нового: о встроенных технологиях и системе стабилизации

Помимо выше перечисленных новшеств дополнительно отметим наличие систем:

• ABS;
• ESP;
• EBD;
• электрический усилитель рулевого колеса от японского концерна Ниссан;
• тормозная система от французского Рено.

Система стабилизации осуществляет контроль над тягой автомобиля, что позволяет легко преодолевать различные заносы, препятствия при езде.

Существенно улучшить проходимость машины можно с помощью имитации блокировки дифференциала. В Lada Vesta такая система настроена очень эффективно. Теперь машина не «боится» грязи, неровностей, мокрой обочины. При активации режима электроника переходит в фазу «повышенной проходимости». Не рекомендуется использовать такой режим на постоянной основе.

В чем преимущества новой подвески Lada Vesta?

• кардинально изменена концепция подвески. Несущая конструкция основана на подрамнике в нижней части моторного отсека;
• увеличена жесткость;
• соответствие геометрии кузова стандартам;
• улучшение вибро-акустических свойств;
• рулевые тяги напрямую связаны со ступицами;
• угол кастора (наклона) составляет 5°;
• стойки МакФерсон;
• модернизированный стабилизатор поперечной устойчивости;
• максимальная адаптация для отечественных дорог.

Вывод

Средний ресурс передней, задней подвески автомобиля рассчитан на 90000 км и выше. При соблюдении рекомендаций изготовителя, бережном отношении к технике, умеренных скоростных режимах интервал замены деталей можно увеличить до 120 – 130 тыс. км.

Профилактические работы проводите в сертифицированных СТО, где предоставляют гарантию. При наличии опыта практикуйте самостоятельные ремонты, однако это не должно идти в разрез с требованиями гарантийного обязательства. Запасные детали приобретайте преимущественно отечественного производителя. По качеству комплектующие не уступают зарубежным аналогам, а цена на 25 – 30% дешевле.

Стуки и шумы в передней подвеске

Распознать посторонние шумы, появившиеся в собственном автомобиле, способен даже дилетант, ведь незнакомый звук всегда отчетливо слышен на фоне привычного «ансамбля». Стуки и шумы в ходовой части автомобиля не должны повергать владельца в состояние шока, ведь все узлы являются ремонтопригодными, однако нужно срочно провести диагностику и устранить неполадки, так как состояние подвески – это не только комфорт управления, но и безопасность на дорогах.

Посторонние шумы может издавать резина с жестким протектором или с лопнувшим кордом. Приходящий в негодность ступичный подшипник обладает подобными симптомами. В период межсезонья тревожит слух набившаяся грязь, которая попадает между тормозным диском и колодками.

Стуки имеют различную природу и проявляются в разных ситуациях. Причиной возникновения столь неприятного явления может послужить неисправная стойка стабилизатора или его втулка, вышедшая из строя шаровая опора или опорный подшипник. Разберем детально способы диагностики и методы устранения неисправностей подвески Лада Веста.

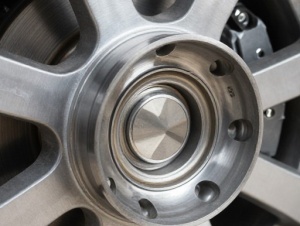

Шум ступичного подшипника

Если неопытный водитель заметит подобную неисправность не сразу, то со временем ему все равно придется задуматься о диагностике, так как этот шум все время нарастает.

В особо запущенных случаях вой подшипника слышен в салоне и может заглушать прочие звуки.

Диагностика

Для того, чтобы убедиться в неисправности подшипника, а заодно и определить, с какой стороны идет звук, достаточно разогнаться на трассе до 50 км/ч, убедиться, что впереди и сзади отсутствуют другие участники движения и совершить рулем колебательные движения небольшой амплитуды, направляя машину то вправо, то влево.

Это интересно: Особенности подвески седана Лада Веста

Если при одном положении руля звук затихает, а при другом – усиливается, то это точно подшипник. Причем усиление звука при повороте вправо говорит о неисправности левого подшипника и наоборот. Остается только убедиться в предположении. Для этого подвешивают колесо, на которое падает подозрение. При его вращении слышен шум – меняем подшипник.

Ремонт

Подшипник не подлежит ремонту и требует замены. В руководстве по ремонту все необходимые манипуляции прописаны. Осложняется работа тем, что для выпрессовки и запрессовки подшипника требуются специальные устройства, инструменты.

Стук стойки стабилизатора

Какой бы дорогой ни была машина, необходимо смириться с тем, что по нашим дорогам стойка стабилизатора поперечной устойчивости превращается в расходный материал. Уже после нескольких тысяч километров можно отличить характерный стук, отдающий в кузов.
Диагностика

Первым признаком неисправности являются появившиеся стуки, обычно не очень сильные, но отдающие в днище кузова. Это особенно неприятно, когда автомобиль преодолевает даже малейшие препятствия. Для точной диагностики придется взять рычаг и, уперев его в подрамник, покачать стабилизатор. Если в районе верхнего или нижнего шарнира стойки обнаружен люфт и прослушивается постукивание, то стойка вышла из строя.

Ремонт

Ресурс стоек обычно одинаков, поэтому рекомендуется их менять парами. Именно менять, так как ремонту они не подлежат. Все, что нужно для замены – это нагрузить стабилизатор, вывесив оба колеса. Ключом на 16 откручиваются гайки на пальцах шарнира, а от проворачивания они удерживаются шестигранником на 5.

Стук шаровой опоры

Отличить этот стук от стука стоек, описанного выше, на первый взгляд, тяжело. Но в указанной неисправности есть свои характерные черты.

Диагностика

Усиливается стук от шаровой опоры при преодолении неровностей с вывернутыми колесами. Чтобы убедиться в неисправности шаровой опоры, необходимо вывесить колесо и проверить наличие люфта при раскачивании его относительно горизонтальной оси. Простыми словами, за колесо нужно взяться вверху и внизу. Но более точный результат получают, если вставить монтировку между нижним рычагом подвески и подрамником. Имея такое плечо силы, нетрудно обнаружить люфт шаровой опоры.

Ремонт

Сервисное обслуживание данного автомобиля предполагает замену нижнего рычага подвески в сборе с шаровой опорой и двумя сайлентблоками. Однако в продаже можно найти такую единицу, как шаровая опора, поэтому она считается неремонтопригодной, но заменяемой деталью.

Для первой замены шаровой придется снимать рычаг, так как эти две детали соединены заклепками, которые придется высверливать. Работа осложняется необходимостью ослаблять крепление подрамника. Новые шаровые крепятся болтами, поэтому их повторная замена не составит труда.

Это интересно: Лада Веста с независимой подвеской миф или реальность?

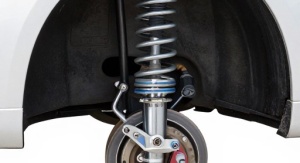

Стук опорного подшипника

Здесь нужно рассмотреть целый комплекс симптомов выхода из строя телескопической стойки и ее составляющих. Многие ошибочно жалуются на стук амортизатора. Если вспомнить его устройство, то можно прийти к выводу, что сам он стучать не может физически. Он представлен двумя цилиндрами, и вышедший из строя амортизатор не гасит колебаний. Но в конструкции ВАЗовских амортизаторов есть один нюанс.

Если на сжатии получилось резкое и чрезмерное усилие, то деформируется система перепускающих клапанов. В этом случае жидкость из одного цилиндра в другой перетекает медленнее. При работе такого амортизатора с высокой частотой возникает небольшой люфт штока, так как под поршнем жидкости меньше, чем положено. Этот люфт на слух воспринимается, как стук.

Диагностика

Чтобы определить работоспособность амортизатора, необходимо внешне оценить его состояние. Подтекающая наружу жидкость говорит о необходимости замены узла. Второй способ заключается в раскачивании автомобиля в вертикальной плоскости. Необходимо достичь резонанса, а затем прекратить усилие. Машина должна качнуться еще раз, и колебания прекращаются. Значит амортизатор исправен.

Диагностика верхней опоры и опорного подшипника производится тремя способами.

1. Помощник должен раскачать автомобиль. Если руку положить на опору со стороны подкапотного пространства, то можно ощутить люфт.
2. Разрушение подшипника или опоры наблюдается при полном разборке стойки.
3. Снять поворотный кулак со стойки. Вращая стойку вместе с пружиной, необходимо прислушиваться к работе подшипника. Если слышен хруст, то подшипник или опору необходимо заменить.

Ремонт

Телескопическая стойка снимается и разбирается по установленному регламенту. Все комплектующие можно заменить по-отдельности. Расходные материалы: амортизатор, защитный чехол, демпфер, опорный подшипник, опора подшипника.

Отзывы

Отличия подвески Лада Веста SW и Лада Веста СВ Кросс

Версия с приставкой Кросс отличается не только внешними качествами, но также техническими свойствами. Внешне модель смотрится сильно и брутально. Но ездовые качества не всегда отвечают внешности. Чтобы оправдать название модели производитель решил изменить некоторое конструктивные узлы подвески, но проводить эксперименты с двигателем не стал.

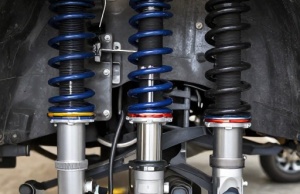

Передняя подвеска лада веста кросс

Подвеска Веста Кросс имеет несколько другие амортизаторы. Здесь они более жесткие, хотя и относятся к тому же типу. На спортивной версии установлены удлиненные и более жесткие пружины. Также разработчики провели некоторые манипуляции с определенными настройками. Изменения параметров повысили остроту реакции на управление руля, более ярко чувствуется его положение. Во время скорости после маневра авто быстро возвращается на прежние позиции управления.

Лада Веста – большое достижение отечественного производителя. За счет конструкционных изменений транспортное средство получило более высокие характеристики управляемости, безопасности. Этого получилось добиться благодаря использованию различных нововведений.
