Регулировка тяги переключения передач

Грузовик ГАЗ-53 – это, пожалуй, единственный автомобиль, который не выпускается уже 20 лет, но все еще находится в эксплуатации у большинства людей и предприятий. Это все благодаря качественной сборке, и применяемым деталям, из которых создавались отдельные узлы грузовика.

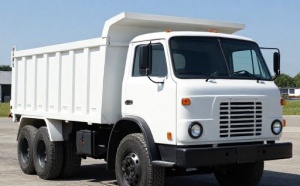

Так выглядит оригинальный ГАЗ 53

Схема коробки передач построена следующим образом. Передний конец первичного вала фиксируется в подшипнике коленчатого вала двигателя, задний конец вала соединяется с вторичным валом через игольчатый наборный подшипник.

Промежуточный вал передает все движения на вторичный вал, в зависимости от включенной скорости меняется передаточное число и соответственно скорость, с которой движется автомобиль. Четвертая передача прямая, на этой передачи муфта соединяет между собой первичный и вторичный вал.

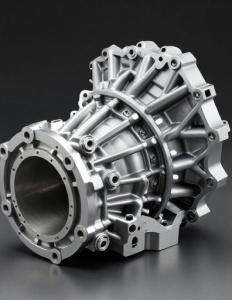

Пример коробки передач для ГАЗ-53

С хвостовика вторичного вала через карданный вал движение поступает на задний мост, который вращает задние колеса.

Создание КПП ГАЗ 53

На первых выпусках ГАЗ 53 (с индексом «Ф») устанавливался шестицилиндровый двигатель и задний мост ГАЗ 51. Коробка передач тоже взяли от 51-ого, но она была модернизирована. Следует заметить, что заменить КПП ГАЗ 53 на ГАЗ 51 возможно, но не всегда это делать имеет смысл. У пятьдесят первой коробки другие передаточные числа. К тому же, она рассчитана на менее мощный двигатель и меньшую грузоподъемность.

В связи с тем, что в 1967 году выпуск ГАЗ 53Ф был прекращен, на смену старой модификации пришел усовершенствованный ГАЗ 53А.

Этот автомобиль уже был оснащен мощным V-образным 8-цилиндровым двигателем, поэтому на новой модели пришлось сконструировать новый задний мост и усовершенствовать КПП.

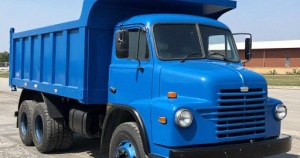

Пример грузовика ГАЗ 53Ф

На более ранних выпусках КПП устанавливались синхронизаторы третьей и четвертой передачи, которые предназначены сглаживать момент включения скорости, но в более поздних версиях коробки синхронизаторы убрали, посчитав их лишними. Осталась только муфта переключения. КПП без синхронизаторов стали применять на ГАЗ 3307.

Для чего нужна кулиса КПП

На самом деле, чаще всего КПП находится в исправном состоянии, но может выйти из строя кулиса.

Можно заменить узел на новый, а можно обойтись грамотной регулировкой кулисы. Регулировка этого элемента поможет устранить неполадки, и убедиться в том, что проблема связана именно с кулисой КПП. Бывает так, что автовладелец начинает просто менять один узел за другим, не разобравшись в проблеме, тратя при этом деньги и время безрезультатно.

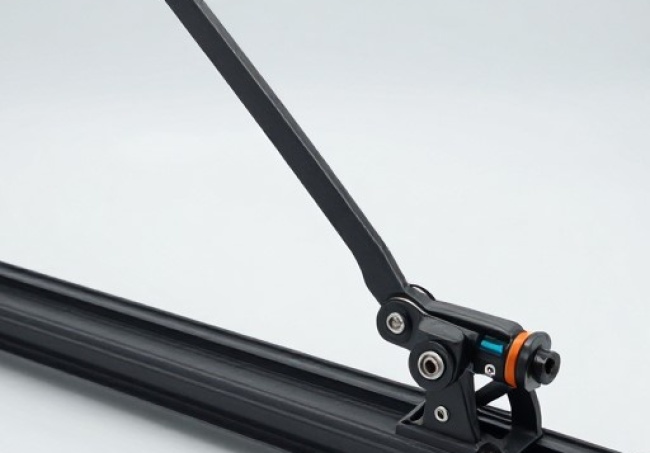

Сама кулиса КПП предназначена для того, чтобы скорости не переключались самопроизвольно . Бывает так, что от неправильной или сбившейся регулировки вся система трансмиссии начинает работать некорректно и может даже выйти из строя. Поэтому нужно уметь делать регулировку кулисы КПП своими руками, тем более что эта процедура не представляет собой ничего сложного.

Когда кулиса нуждается в регулировке?

Устройство механизма переключения передач.

Процедуру регулировки кулисы КПП рекомендуется проводить в следующих случаях:

  1. После того, как будет произведена замена или снятие КПП на автомобиле.
  2. При ослаблении хомутов фиксации.
  3. Если менялся карданчик.
  4. Если кулиса начинает проворачиваться на своём шарнире.

Хотя визуально может казаться, что кулиса находится на своём месте, даже минимальное смещение кулисы может привести к некорректной работе коробки переключения передач. Бывает так, что достаточно подтянуть кулису к карданчику на 1 мм , после чего все функции КПП восстановятся.

Схема устройства коробки передач ГАЗ-53

Здесь речь пойдет о коробке передач известного грузовика ГАЗ 53.

Устройство и схема КПП от грузовика ГАЗ 53.


КПП на этом грузовом автомобиле имеет четыре передние скорости и одну заднюю. Является механической, состоящей из трех валов: ведущий, ведомый, промежуточный. Коробка передач ГАЗ 53 рассчитана на три хода.

Благодаря коробке передач существует возможность передавать обороты, который развивает двигатель, на ведущие колеса, при этом изменяя величину тяговой силы. При необходимости, используя КПП, можно прекратить передачу этих оборотов на ведущие колеса. Этому соответствует нейтральное положение рычага коробки передач.

Положения рычага переключения коробки передач автомобиля ГАЗ-53А.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

  1. Загоните авто на яму.
  2. Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

  1. Ослабьте хомут.
  2. Включите заднюю скорость и расположите рычаг так, как вы хотели бы его видеть в этом положении.
  3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

  1. Включите первую скорость.
  2. Ослабьте хомут кулисы.
  3. Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
  4. Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Технические характеристики КПП ГАЗ 53

КПП грузовых автомобилей ГАЗ 53А и ГАЗ 53 12 обладает следующими техническими характеристиками:

  • Тип коробки – механическая;
  • Тип по положению рычага переключения – трехходовая;
  • Количество передач вперед – 4;
  • Количество передач назад – 1;
  • Вес – 56 кг;
  • Заправочная емкость – 3 л.
  • первая скорость – 6,55;
  • вторая скорость – 3,09;
  • третья скорость – 1,71;
  • четвертая скорость – 1;
  • задняя скорость – 7,77.

Вернуться к оглавлению

Неисправности КПП ГАЗ 53

Признаки неисправности

Судить о неисправности КПП можно по следующим признакам:

  • шум в районе коробки передач;
  • не включаются скорости совсем, либо с большим трудом;
  • не включается одна из скоростей;
  • одна или несколько скоростей вылетает;
  • на одной или нескольких передачах идет скрежет во время движения;
  • не выключается скорость, и машина едет только на одной передаче. Рычаг КПП не выходит в нейтральное положение.

Мы давно хотели провести испытания самого «народного» автобуса ПАЗ-3205. Еще с советских времен основными потребителями ПАЗ-3205 были сельчане, которые на этих автобусах добирались из отдаленных сел в районные центры. Различные модификации ПАЗ-3205 широко используются для перевозки строителей, рабочих заводов, вахтовиков на нефтегазоразработках. В небольших городах «пазики», как их ласково прозвали в народе, работают рейсовыми автобусами. Даже за Полярным кругом они нашли применение. А недавно они освоили еще одну «профессию» – маршрутное такси в крупных городах. Так что ПАЗ-3205 – популярный и действительно «народный» автобус. Что же представляют собой автобусы павловского завода?

Многих наших читателей, вероятно, удивил поставленный вопрос – «пазики» давно сходят с конвейера, долгие годы их эксплуатируют многочисленные клиенты. И зачем проводить испытания автобусов, которые и так все знают? Можно было согласиться, но…

Лет шесть тому назад нам довелось близко познакомиться с двумя «пазиками» – дизельным и бензиновым. Машины были новые, пахнущие краской и практически без пробега. Проблем с ними было, прямо скажем, много, голова кругом шла. Например, во время маневров на разворотных петлях динамометрической дороги полигона у одного из автобусов вывалилось из проема боковое стекло (проем оказался больше, чем само стекло). На одном из автобусов плохо включались передачи КП, а одну из передач мы так и не смогли включить. Наружные зеркала были плохо закреплены и отваливались от вибрации. Одним словом, шесть лет назад дефектов было хоть отбавляй. Вот и захотелось посмотреть, изменились ли за это время «народные» автобусы в лучшую сторону или нет?

Итак, на редакционные испытания попали три павловских автобуса: ПАЗ-32053 с бензиновым двигателем ЗМЗ-5234.10, пробег 27 000 км; ПАЗ-32053-07 с дизельным двигателем ММЗ-245.7, пробег 28 000 км и ПАЗ-4234 с удлиненным шасси, увеличенной вместимостью, более мощным дизельным двигателем ММЗ-245.9Е2, пробег 15 400 км.

Сразу бросилось в глаза более качественное изготовление кузовов. Если шесть лет назад даже внутри салона были видны непроваренные сварные швы, побитые ржавчиной, то сегодня у кузовов павловских автобусов все швы хорошо проварены, обработаны грунтовкой и окрашены. Вентиляционные люки плотно закрываются и воду во время дождя не пропускают в отличие от автобусов шестилетней давности. Стекла на поворотах уже не вываливаются из проемов. В общем, качество сборки и окраски кузовов стало лучше на несколько порядков. Мало того, кузова теперь проходят специальную антикоррозионную обработку, включая заполнение скрытых полостей составом «Динитрол», на них дается шестилетняя заводская гарантия от сквозной коррозии. Что ж, прогресс налицо…

ПАЗ-32053 с бензиновым двигателем ЗМЗ-5234.10 и ПАЗ-32053-07 с дизельным агрегатом ММЗ-245.7 имеют стандартное шасси и кузов с одной двухстворчатой входной пассажир ской дверью с пневматическим приводом. Задняя дверь у обоих автобусов считается аварийным выходом. Компоновка салона и расположение пассажирских сидений у машин одинаковые, но они отличаются пассажировместимостью и количеством посадочных мест. Число мест для сидения у ПАЗ-32053 рассчитано на 25 человек, а у ПАЗ-32053-07 – на 22. Соответственно и «набиваются» автобусы по-разному: в ПАЗ-32053 – 41 человек, а в ПАЗ-32053-07 – 37.

Регулировка привода переключения передач

Прежде чем что-то регулировать, нужно иметь представление о том, как устроен тот или иной механизм, как работает и т.д. Для начала, давайте рассмотрим устройство и принцип работы механической коробки переключения передач (КПП) в общих чертах.

Коробка передач преобразует и передает крутящий момент от двигателя к ведущим колесам, чтобы автомобиль мог тронуться с места и менять скорость движения. Существует четыре вида КПП: механическая, автоматическая, роботизированная и вариаторная.

Наиболее распространены сегодня первые два типа. С учетом того, что МКПП или «механика» имеет более простое устройство, именно такой агрегат рассмотрим в качестве примера.

Механическая коробка представляет собой, условно говоря, набор валов (входных и выходных) и набор шестеренок на каждом из валов. Шестерни на валах входят в зацепление и таким образом взаимодействуют между собой.

Как и любой другой механизм, привод переключения имеет определенные настройки, которые со временем сбиваются. Это может стать причиной проблем с управлением коробкой. Другими словами, если передачи плохо включаются, причин может быть много, при этом одной из них является необходимость регулировать привод.

По большому счету, вся регулировка механизма переключения передач в условиях гаража сводится к тому, чтобы поработать над тягой выбора передач. Ее еще называют кулисой. В двух словах, кулиса – это устройство, соединяющее рычаг переключения передач с коробкой. Во время ее износа возникают такие проблемы, как:

  • увеличение люфта рычага переключения;
  • некорректное включение передач (вместо выбранной включается другая);
  • при переключении приходится прилагать больше усилий, чем раньше;
  • возникают посторонние звуки при движении рычага.

Для регулировки тяги переключения передач потребуются инструменты:

Регулировать можно двумя простыми способами. Для них будет одно общее действие: ослабить (а затем снова затянуть) хомут кулисы. Его расположение может меняться в зависимости от модели и марки авто (можно уточнить по мануалу).

  1. По задней передаче. Способ позволяет решить проблему некорректного включения скоростей в подавляющем большинстве случаев. Заключается он в том, что после ослабления хомута (для этого потребуется ключ) включается задняя передача (при заглушенном моторе, с соблюдением техники безопасности). Рычаг переключения выставляется в нужное положение и хомут снова затягивается.
  2. Также регулировка включения передач может быть проведена по первой передаче. Для этого ее нужно включить, а потом ослабить хомут. Далее привод кулисы проворачивается по часовой стрелке до тех пор, пока селектор КПП не упрется в пластиковый ступор задней передачи. Это хорошо чувствуется. Потом хомут снова затягивается, после чего регулировку можно считать оконченной.

ПАЗ-32053 с бензиновым двигателем ЗМЗ-5234.10

Машину сегодняшнего дня сравнивать с его «собратом» шестилетней давности по силовому агрегату, пожалуй, некорректно. В тот раз мы имели дело с совершенно новой машиной, этот же образец давным-давно прошел обкатку, и все «детские болезни» были устранены водителями ПАЗа в ходе эксплуатации.

Двигатель работает на холостых оборотах тихо. Шум создает только пневмокомпрессор, причем хлюпающий звук работающего компрессора похож на клекот тетерева. Но при повышении оборотов двигателя появляется характерный звук, чем-то напоминающий работу мотора старого грузовика ГАЗ-53. Естественно, при этом пневмокомпрессор уже не слышно.

Стартовая динамика у бензинового ПАЗа достаточно хорошая – мощность двигателя все-таки 130 л. с. Передачи КП включались без проблем, кроме двух – пятой и задней. Пятая передача включалась почему-то все время с «пробоем», т. е. с небольшим скрежетом, задняя – тоже тяжело, но по другой причине – места маловато.

И дорожная динамика у ПАЗ-32053 хорошая. К удивлению, без проблем работала педаль «газа»: как на импортных машинах, без задержек и плавно. Поэтому постоянную скорость на замерах расхода топлива держать было несложно.

До 2003 года автобусы ПАЗ комплектовали тормозной системой, состоящей из двух контуров: гидравлического и пневматического, как на грузовиках Горьковского автозавода. С 2003 года павловчане модернизировали тормозную систему, и она стала полностью пневматической, что позволило установить ABS фирмы Knorr-Bremse.

Но расположение педали тормоза осталось неудобным: она установлена на разных уровнях с педалью «газа».

Неудачно расположена педаль сцепления с гидравлическим приводом – очень высоко. В городских «пробках», когда водитель постоянно держит ногу на педали сцепления, неудобство превращается в ножную боль. Кстати, нашу версию подтверждают и водители ПАЗов «маршрутных» такси, работающих в городах. На загородных маршрутах у водителей ПАЗов такой проблемы нет: ногу на педали сцепления не приходится долго держать.

Что касается маневренности, то павловские автобусы всегда отличались хорошей управляемостью и маневрированием. Достаточно сказать, что при габаритном радиусе поворота 8,5 м автобус разворачивается на дороге шириной 6 м за два приема. Надо отметить хорошую работу гидроусилителя руля – при таком развороте приходилось крутить руль на месте. На бензиновом «пазике» ГУР работал бесшумно и легко.

К ходовой части во время испытаний претензий тоже не было. Автобусы ПАЗ-32053 и ПАЗ-32053-07 оснащаются мостами Рязанского завода автоагрегатов (РЗАА) или Канашского автоагрегатного завода (КААЗ). В нашем случае на обоих ПАЗах были установлены мосты рязанского производства. Видимо, поэтому редукторы не издавали характерный воющий звук, присущий мостам горьковских грузовиков. Рязанский завод изготовляет задние мосты еще и для московского автозавода ЗИЛ.

ПАЗ-32053-07 с минским дизельным двигателем

Все, что было сказано о конструкции и компоновке автобуса с бензиновым двигателем, в полной мере справедливо и в отношении машины с дизелем. Главное отличие – двигатель минского производства ММЗ Д-245.7. Его трудно не заметить, стоя рядом с автобусом, у которого работает мотор. Сразу можно сказать: «Он! Трактор «Беларус». Специалисты ПАЗа долго работали над снижением шума не только мотора, но и всего автобуса в целом, и его уровень в результате удалось довести до требуемых сертификационных норм, но ощущение тракторного мотора осталось.

Внутри салона двигатель не очень шумит, особенно в сравнении с дизельным ПАЗом шестилетней давности. В том автобусе разговаривать нужно было, сильно повышая голос.

Нельзя сказать, что дизельная машина ощутимо отличается от бензиновой по динамическим показателям. Зато расход топлива у нее значительно ниже, что очень хорошо сказалось на рентабельности автобуса.

Технические характеристики автобусов ПАЗ-32053, ПАЗ-32053-07, ПАЗ-4234

Что самое интересное, у ПАЗ-32053-07 и ПАЗ-4234, который соответствует среднему классу и имеет более мощный дизельный двигатель ММЗ-245.9Е2, очень близкие показатели расходов топлива. Обратите внимание, мотор позиционируется как соответствующий экологическим стандартам Euro 2.

На удлиненном автобусе установлен тоже зиловский, но усиленный мост ЗBЛ-433100 (РЗАА) и «зиловская» 5-ступенчатая механическая КП Смоленского завода, как и на предыдущих моделях.

Естественно, у «длинного» ПАЗа динамика немного хуже, чем у его «коротких» собратьев, зато пассажировместимость – 50 человек, т. е. на 10…11 человек больше, чем у ПАЗов малого класса. У машины рационально расположены пассажирские сиденья, а напротив двух дверей с пневмоприводом организованы накопительные площадки.

ОСОБОЕ МНЕНИЕ

Проводя редакционные тесты на испытательных дорогах ФГУП НИЦИАМТ, как-то забываешь, что это место повышенной концентрации новых образцов мировой автомобильной промышленности. Улицы Москвы и нацеленные на Европу автомагистрали за последнее время превратились в постоянно действующее Motor-Show и тоже не могут отражать общей ситуации на дорогах всей страны. А сермяжная правда такова, что на необъятных российских просторах, очевидно, еще очень долго будет править бал продукция бывшего Автопрома и его автобусной составляющей, в частности. В советские времена рейсовые КАвЗы и ПАЗы, особенно полноприводные, были основным средством пригородного сообщения, особенно в сельской местности. ПАЗ с тех времен почти фотографически сохранил внешний облик своей продукции и лидирующее положение в производстве автобусов. Если бы среди автобусных заводов, оказавшихся в пучине перестроечных процессов, существовал приз «За волю к победе», то он на полном основании прописался бы в г. Павлове.

Что касается салона и рабочего места водителя, то они «сплотили» как минимум три поколения пассажиров и водителей. Заслуженным пенсионерам нет необходимости рассказывать внукам, на каких автобусах приходилось им ездить, а молодой, неопытный водитель вполне может брать мастер-класс у своего отца или деда, водивших павловские машины несколько десятилетий назад. Но высокую потребность в ПАЗах в стране нельзя объяснить одной преемственностью. В техническом и маркетинговом аспектах произошли кардинальные изменения, определяемые стратегией , в которую кроме Павловского входят Ликинский, Курганский и Голицынский автобусные заводы.

Сегодня наряду с традиционным бензиновым автобусом предлагается и дизельный вариант, оснащенный двигателями ММЗ-245 в различных модификациях, что невероятным образом отразилось на его топливной экономичности. По предварительной оценке полученных в результате измерений значений расходов топлива, можно предположить, что снижение эксплуатационного расхода горючего может составить до 10 литров, или в рекламном виде «25 бесплатных километров» по сравнению с бензиновой машиной.

Установка дизельного двигателя позволяет проще решить и проблемы, связанные с экологическими требованиями. Экономически вполне оправданно выглядит и освоение автобусов среднего класса (ПАЗ-4234 – удлиненный вариант ПАЗ-3205), что позволяет увеличить пассажировместимость с 37 до 50 человек при минимальных затратах на изменение производства. Основным направлением стратегии , нацеленной на снижение производственных затрат, стал отказ от использования энергоемкого штампового производства и переход на трубчатый каркас кузовов с приоритетным использованием пластиковых внешних панелей, подобная технология апробирована на новом серийном автобусе ПАЗ-4230 семейства «Аврора», который уже широко представлен на рынке. Но есть один существенный момент: цена «Авроры» превышает стоимость даже самой дорогой дизельной версии почти антикварного ПАЗ-3205 примерно в два раза. Значит, у нашего ветерана осталась надежда еще на долгие-долгие годы трудовой жизни. А к общему уровню этой машины нам, то ли к счастью, то ли к сожалению, не привыкать.

Раздел 2. ОРГАНЫ УПРАВЛЕНИЯ И ЭКСПЛУАТАЦИЯ АВТОБУСА ПАЗ-32053

ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО – ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ АВТОБУСА ПАЗ-32053

Расположение органов управления показано на (рис. 2-1 а). Справа от сидения водителя находятся рычаг управления коробкой передач и рукоятка стояночного тормоза. Схема переключения передач показана на табличке 10 щитка приборов и рис. 2-1 б.

Рис. 2-1 Органы управления: а – рабочее место водителя; б – схема переключения передач. 1-наконечник тяги запирания двери; 2- сумка; 3-ручка открывания двери; 4-ручка для посадки водителя; 5- переключатель света фар, указателей поворота и звукового сигнала; 6- выключатель приборов и стартера; 7- переключатель стеклоочистителя, стеклоомывателя и звукового сигнала; 8- щиток приборов; 9-дефростер обдува стекол; 10- табличка со схемой переключения передач; 11- цепь управления шторкой радиатора; 12- блок плавких предохранителей; 13-рычаг коробки переключения передач; 14- капот двигателя; 15- застежка капота; 16- ручка капота; 17- рукоятка ручного тормоза; 18- педаль управления подачей топлива; 19- педаль тормоза; 20- заслонка вентиляции кабины; 21-педаль сцепления; 22-розетка

Рис. 2-2 Схема положения ключа выключателя приборов и стартера

Выключатель приборов и стартера 7 (рис. 2-1) расположен на рулевой колонке. На рисунке 2-2. показана схема положения ключа выключателя приборов и стартера:

«III» – в этом положении ключ вставляется и вынимается из выключателя. Независимо от того, вставлен ключ или не вставлен, вал руля заперт противоугонным устройством, но при этом можно включить аварийную сигнализацию, привод дверей, переносную лампу, включить или выключить аккумуляторные батареи;

«0» – в этом положении отключается противоугонное устройство. Для выключения противоугонного устройства нужно вставить ключ в выключатель (положение «III») и, слегка покачивая рулевое колесо вправо-влево, повернуть ключ в положение «0».

«I» – в этом положении работают контрольно-измерительные приборы и доступно включение потребителей электроэнергии.

«II» – в этом нефиксированном положении включается стартер.

Для выключения приборов ключ из положения I повернуть в фиксированное положение 0.

Во избежание выхода из строя контактной части выключателя приборов не следует оставлять ключ в промежуточном положении.

Переключатель света фар, указателей поворота и звукового сигнала. Рычаг переключателя имеет шесть фиксированных положений (рис. 2-3) — I, II, III, IV, V, VI и четыре нефиксированных положения «А».

Как отрегулировать кулису на паз 32053

Регулировка привода переключения передач

Регулировка может потребоваться после снятия и обратной установки коробки передач, а также при нечетком переключении передач во время эксплуатации автомобиля.

Вам потребуются: ключи «на 13», «на 17», отвертка.

1. Снизу автомобиля ослабьте и отверните на 3–5 оборотов гайку стяжного болта хомута на тяге управления коробки передач.

2. Немного расширьте отверткой паз хомута и паз на конце тяги, чтобы обеспечить свободное перемещение тяги относительно штока выбора передач, и установите шток в нейтральное положение.

3. В салоне автомобиля снимите чехол рычага переключения передач с кожуха тоннеля пола, поднимите чехол по рычагу вверх и установите рычаг так, чтобы его нижний (неизогнутый) конец расположился примерно вертикально.

4. Снизу автомобиля легкими движениями руки (чтобы не переместить рычаги механизма выбора передач) выберите осевой люфт штока в направлении назад и его угловой люфт в направлении против часовой стрелки.

5. Затяните гайку стяжного болта хомута, установив хомут нарасстоянии 1–3 мм от конца тяги.

Раздел 2. ОРГАНЫ УПРАВЛЕНИЯ И ЭКСПЛУАТАЦИЯ АВТОБУСА ПАЗ-32053

ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО – ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ АВТОБУСА ПАЗ-32053

Расположение органов управления показано на (рис. 2-1 а). Справа от сидения водителя находятся рычаг управления коробкой передач и рукоятка стояночного тормоза. Схема переключения передач показана на табличке 10 щитка приборов и рис. 2-1 б.

Рис. 2-1 Органы управления: а – рабочее место водителя; б – схема переключения передач. 1-наконечник тяги запирания двери; 2- сумка; 3-ручка открывания двери; 4-ручка для посадки водителя; 5- переключатель света фар, указателей поворота и звукового сигнала; 6- выключатель приборов и стартера; 7- переключатель стеклоочистителя, стеклоомывателя и звукового сигнала; 8- щиток приборов; 9-дефростер обдува стекол; 10- табличка со схемой переключения передач; 11- цепь управления шторкой радиатора; 12- блок плавких предохранителей; 13-рычаг коробки переключения передач; 14- капот двигателя; 15- застежка капота; 16- ручка капота; 17- рукоятка ручного тормоза; 18- педаль управления подачей топлива; 19- педаль тормоза; 20- заслонка вентиляции кабины; 21-педаль сцепления; 22-розетка

Рис. 2-2 Схема положения ключа выключателя приборов и стартера

Выключатель приборов и стартера 7 (рис. 2-1) расположен на рулевой колонке. На рисунке 2-2. показана схема положения ключа выключателя приборов и стартера:

«III» – в этом положении ключ вставляется и вынимается из выключателя. Независимо от того, вставлен ключ или не вставлен, вал руля заперт противоугонным устройством, но при этом можно включить аварийную сигнализацию, привод дверей, переносную лампу, включить или выключить аккумуляторные батареи;

«0» – в этом положении отключается противоугонное устройство. Для выключения противоугонного устройства нужно вставить ключ в выключатель (положение «III») и, слегка покачивая рулевое колесо вправо-влево, повернуть ключ в положение «0».

«I» – в этом положении работают контрольно-измерительные приборы и доступно включение потребителей электроэнергии.

«II» – в этом нефиксированном положении включается стартер.

Для выключения приборов ключ из положения I повернуть в фиксированное положение 0.

Во избежание выхода из строя контактной части выключателя приборов не следует оставлять ключ в промежуточном положении.
