Как известно, для работы двигателя нужны два условия: горючая смесь и искра. Исключение составляют дизельные моторы. В них воспламенение происходит за счет высокого сжатия воздуха. Однако в автомобилях с бензиновым двигателем, коих на дорогах большинство, часто выходит из строя катушка зажигания. Признаки неисправности могут быть разными. Что же, давайте уделим этому механизму более пристальное внимание.
Признаки неисправности катушки зажигания
- Нестабильная работа двигателя. В народе это называется троением. Это слово появилось еще во времена СССР, когда на советской «классике» не работал один из цилиндров. А как известно, на всех ВАЗовских моторах было по четыре цилиндра. Соответственно, явление, когда не работает один из них, называется троением. При этом могут возникать характерные вибрации. Также автомобилист услышит неравномерную работу мотора – как будто ему чего-то не хватает. Это и понятно, ведь один из цилиндров работает вхолостую, то есть горючая смесь в нем не воспламеняется.
- «Троящий» мотор. Если в двигателе не работает один или несколько цилиндров, возможны провалы в разгоне. Машина будет дергаться, вибрировать. Также автомобиль очень медленно набирает скорость.
- Желтая лампа «Чек Энджин». Контрольные лампы на панели приборов вполне могут стать признаком неисправности катушки зажигания. Стоит отметить, что данная ошибка не обязательно связана с этой неисправностью. Лампа лишь сигнализирует об обобщенных проблемах с двигателем. Если на панели приборов горит «Чек Энджин», это значит, что произошел сбой в какой-либо системе. Автомобиль подлежит тщательной диагностике.
- Высокий расход топлива. Ввиду того, что один цилиндр не работает, остальные три (или больше в зависимости от конструкции двигателя) принимают на себя всю нагрузку. Соответственно, чтобы возобновить прежнюю мощность, мотору потребуется больше энергии. Расход топлива может увеличиться на 10–50 процентов.
- Затрудненный пуск двигателя. При неисправностях с катушкой водитель может испытывать проблемы подобного рода. Причем возникают они и при холодном, и при прогретом двигателе. Особенно часто затрудненный пуск мотора наблюдается в сырую погоду.
Также отметим, что, если автомобиль не заводится вовсе, это не признак неисправности катушки. Дело в том, что таковых в двигателе несколько. Обычно на каждый цилиндр идет своя катушка. На более старых напряжение вырабатывается сразу на два цилиндра. Поэтому мотор будет работать до последнего. Если автомобиль не заводится вовсе, могли выйти из строя сразу все катушки. Однако это маловероятно. В таком случае специалисты рекомендуют проверить предохранители в блоке и соответствующие реле. Почему так случается? Причины выхода из строя катушек будут рассмотрены далее.
Замена катушек зажигания и свечей на автомобилях LADA
Согласно регламенту технического обслуживания автомобилей LADA, свечи зажигания меняются каждые 30 000 км пробега. В зависимости от двигателя для замены свечей зажигания потребуется снять высоковольтные провода или индивидуальные катушки зажигания (ИКЗ). Рассмотрим этот процесс в деталях.
На автомобилях Lada Vesta, XRAY, Largus, Priora, Granta, Kalina, Lada 4×4) все действия выполняются аналогично.
Пробой изоляции
Так же, как и на свечах, здесь может случиться пробой в изоляции. Чем это может быть вызвано? Нередко пробой случается из-за потеков масла, которые образуются в местах соединения клапанной крышки, головки и других элементов. С увеличением оборотов давление масла возрастает. Масло начинает попадать на все элементы, в том числе и на катушку зажигания. Признаки неисправности: провалы в разгоне, дергание и высокий расход топлива. Чтобы не допустить этого, следите за чистотой подкапотного пространства.
Обратите внимание, что и из-за мойки двигателя может случиться пробой изоляции. Лишняя влага попадает на контакты, из-за чего происходит короткое замыкание. Чтобы не допустить этого, следует закрывать не только аккумулятор, но и саму катушку. Также рекомендуется заизолировать крышку трамблера, если это старый автомобиль. Кстати, влажный трамблер – это самая популярная причина, по которой автомобиль не заводится вовсе. Иногда можно ограничиться сушкой контактов. Но в 80 процентах случаев спасает лишь замена.
Прочее Лада Веста
Товары, из ассортимента Дастершоп77 по теме статьи:
| Наименование | Производитель | Цена | Наличие | В корзину |
| DC060 | Фильтр-сетка на воздухозаборник салона (с шагренью) | 900 / 700 р. Дисконт: 500 р. | >10 | |
| intro iso ant-1 | Переходник антенный Intro iso ant-1 | INTRO | 500 / 350 р. Дисконт: 300 р. | 2 |
| DC307-ASAM.30587 | Бесшумный болт (бесшумный замок) ASAM 30587 | ASAM | 700 / 500 р. Дисконт: 350 р. | >10 |
| OBD-BT01 | Bluetooth OBDII — адаптер для диагностики | Китай | 1500 / 1000 р. Дисконт: 900 р. | >10 |
| DC1167 | Крышка-заглушка чашки опоры амортизатора большая | Аналог | 1000 / 700 р. Дисконт: 500 р. | 5 |
| multi-vc731 | Бортовой компьютер Multitronics vc731 | Multitronics | 8500 / 7500 р. Дисконт: 6700 р. | 2 |
| multi-c590 | Бортовой компьютер Multitronics C590 | Multitronics | 6900 / 5900 р. Дисконт: 5490 р. | 2 |
| DC909 | Съемник-чашка масляного фильтра | Аналог | 500 / 400 р. Дисконт: 300 р. | 2 |
| DC303 | Ключ Г-образный грань 8мм для масляной пробки Рено | 200 / 150 р. Дисконт: 100 р. | 1 | |
| multi-cl590 | Бортовой компьютер Multitronics CL590 (без голосового синтезатора) | Multitronics | 5900 / 5500 р. Дисконт: 4990 р. | 1 |
| multi-vc730 | Бортовой компьютер Multitronics vc730 | Multitronics | 7500 / 6500 р. Дисконт: 5500 р. | 2 |
| DC304 | Ключ-переходник для масляной пробки Рено, 4 грани 8мм, 4 грани 13мм | 400 / 300 р. Дисконт: 250 р. | 7 | |
| DC314 | Футляр для очков (очечник) с кронштейном и деталями для установки (оригинал) | Оригинал | 2300 / 1900 р. Дисконт: 1500 р. | 1 |
| DC452-07445 | Антенна наружная Рено Дастер ASAM 07445 аналог 7700773864 | ASAM | 500 / 300 р. Дисконт: 250 р. | 1 |
| DC691-LA6-V003 | Противоугонная защита электронного блока для Duster 2020, Largus, Logan 2, Sandero 2, Vesta, Xray, Arkana | 4900 / 3900 р. Дисконт: 3400 р. | 7 | |
| PU-4TC-BLACK | Парктроник Multitronics PU-4TC для бортовых компьютеров (цвет датчиков-черный) | Multitronics | 3500 / 3200 р. Дисконт: 2850 р. | 2 |
| DC1250 | Набор флажковых предохранителей малый (10шт) | Аналог | 200 / 150 р. Дисконт: 100 р. | 4 |
| DC689 | Противоугонная защита с замком для разъёма OBD2 | 5000 / 4000 р. Дисконт: 3500 р. | 2 | |
| DC456-8200684863 | Основание антенны 8200684863 оригинал | Оригинал | 1200 / 900 р. Дисконт: 600 р. | 1 |
| DC494-8200826850 | Футляр для очков (очечник) без кронштейна оригинал 8200826850 | Оригинал | 1200 / 900 р. Дисконт: 700 р. | 2 |
| DC190 | Монитор для камеры заднего вида, складной | Китай | 2500 / 2000 р. Дисконт: 1700 р. | 2 |
| DC533-7703072424 | Заклёпка крепления кронштейна бампера D=4,8мм (цена за 1шт) оригинал арт. 7703072424 | Оригинал | 300 / 250 р. Дисконт: 200 р. | 7 |
| DC313-8200741954 | Ручка поручень потолка Renault оригинал | Оригинал | 1900 / 1300 р. Дисконт: 1200 р. | 1 |
| DC455-200910477R | Насадка на выхлопную трубу (глушитель) (диаметр 50мм) 200910477R оригинал | Оригинал | 3500 / 2900 р. Дисконт: 2400 р. | 1 |
| DC1164-243454838R | Крышка плюсовой клеммы АКБ оригинал 243454838R | Оригинал | 800 / 600 р. Дисконт: 450 р. | 3 |
| DC954-8200719629 | Датчик абсолютного давления в коллекторе МАП-сенсор на двиг 2,0 и 1,6 — F4R/K4M оригинал 8200719629 | Оригинал | 2500 / 1900 р. Дисконт: 1700 р. | 2 |
| DC1195 | Набор предохранителей 180шт в пластиковой коробке | Китай | 1000 / 700 р. Дисконт: 600 р. | 1 |
| DC305 | Шильд знак Рено эмблема оригинал арт. 908894785R | Оригинал | 3000 / 2500 р. Дисконт: 2300 р. | 1 |
| DC438-32006 | Прокладка насоса стеклоомывателя ASAM-SA 32006 (аналог 289215361R) | ASAM | 300 / 200 р. Дисконт: 150 р. | 7 |
| DC948-7700424981 | Держатель солнцезащитного козырька оригинал 7700424981 | Оригинал | 500 / 350 р. Дисконт: 300 р. | 8 |
| DC1166 | Крышка-заглушка чашки опоры амортизатора малая | Оригинал | 700 / 500 р. Дисконт: 350 р. | 2 |
| DC485-497612479R | Датчик давления жидкости ГУР оригинал Рено 497612479R | Оригинал | 1800 / 1400 р. Дисконт: 1200 р. | 1 |
| DC1610 | Крышка-заглушка чашки опоры амортизатора большая красная (Спорт) | Аналог | 350 / 200 р. Дисконт: 100 р. | 8 |
| DC1466-30539 | Крышка бензобака с замком | ASAM | 800 / 600 р. Дисконт: 500 р. | 5 |
| DC990-8200060049 | Выключатель обогрева сидения оригинал 8200060049 | Оригинал | 800 / 700 р. Дисконт: 600 р. | 1 |
| DC1143 | Кнопка (джойстик) управления зеркалами Рено | Оригинал | 700 / 500 р. Дисконт: 450 р. | 5 |
| PU-4TC-GREY | Парктроник Multitronics PU-4TC для бортовых компьютеров (цвет датчиков-серый) | Multitronics | 3500 / 3200 р. Дисконт: 2800 р. | 2 |
| DC1163 | Козырёк противосолнечный (солнцезащитный) с зеркалом, правый | Оригинал | 1500 / 1300 р. Дисконт: 1100 р. | 8 |
| DC997-255678753R | Переключатель подрулевой правый артикул 255678753R | Оригинал | 2800 / 2700 р. Дисконт: 2700 р. | 1 |
| DC1404 | Активатор замка крышки багажника и дверей (Asam/MANOVER аналог 7700712901) | Аналог | 1400 / 900 р. Дисконт: 700 р. | 1 |
| DC454-200910184R | Насадка на выхлопную трубу (глушитель) (диаметр 45мм) 200910184R оригинал | Оригинал | 3500 / 2800 р. Дисконт: 2300 р. | 1 |
| DC1144-7700413867 | Зеркало салонное Рено оригинал 7700413867 | Оригинал | 2400 / 2200 р. Дисконт: 1500 р. | 1 |
| DC634-601986892R | Датчик скорости (заглушка) для машин с АБС оригинал 601986892R | Оригинал | 1900 / 1650 р. Дисконт: 1450 р. | 1 |
| DC996-255675128R | Переключатель подрулевой левый артикул 255675128R | Оригинал | 4700 / 4300 р. Дисконт: 3800 р. | 2 |
| DC1027-8201167988 | Переключатель подрулевой левый с ПТФ артикул 8201167988 / 255400337R | Оригинал | 6000 / 4700 р. Дисконт: 4000 р. | 1 |
| 35026 | Книга по ремонту ВАЗ LADA Xray | 1700 / 1500 р. Дисконт: 1300 р. | 1 | |
| DC657-6001548677 | Болт замка двери (стандарт) Рено 6001548677 | Оригинал | 400 / 300 р. Дисконт: 250 р. | 3 |
| DC1517-8200674121 | Вал привода спидометра 8200674121 | Оригинал | 700 / 500 р. Дисконт: 400 р. | 1 |
| DC1617 | Демпфер в бардачок (для плавного открывания) универсальный | Аналог | 1800 / 1500 р. Дисконт: 1300 р. | 1 |
| V160-234000 | Очечник (футляр для очков) | Оригинал | 800 / 600 р. Дисконт: 600 р. | 1 |
| DC623-8200547283 | Датчик скорости оригинал Рено 8200547283 / 6001548870 (без АБС) | Оригинал | 1600 / 1100 р. Дисконт: 900 р. | 1 |
| DC1520 | Втягивающее реле 1.6 H4M | Аналог | 1900 / 1600 р. Дисконт: 1400 р. | 1 |
| DC1665-21800141301000 | Датчик абсолютного давления и температуры в коллекторе МАП-сенсор 1,6л ВАЗ 21129 оригинал 21800141301000 | Оригинал | 2800 / 2200 р. Дисконт: 1900 р. | 1 |
| 35025 | Книга по ремонту ВАЗ LADA Vesta | 1500 / 1300 р. Дисконт: 1200 р. | 3 | |
| intro iso fr-12 | Переходник для подключения магнитолы | INTRO | 500 / 450 р. Дисконт: 400 р. | 0 |
| DC565 | Антенна наружная малая (универсальная) | Китай | 700 / 600 р. Дисконт: 400 р. | 0 |
| OBD-WF01 | Wi-Fi OBDII ELM327 — адаптер для диагностики | Китай | 1700 / 1500 р. Дисконт: 1300 р. | 0 |
| DC911 | Пробка (крышка) топливного бака с ключом Дастер/Логан/Сандеро/Ларгус/Клио | Аналог | 1000 / 700 р. Дисконт: 500 р. | 0 |
| INTRO-PT-04 | Парктроник с камерой заднего вида в комплекте (черный) | INTRO | 5200 Дисконт: 5200 р. | 0 |
| Incar-VDR | Зеркало заднего вида с видеорегистратором и монитором | INTRO | 25000 / 19900 р. Дисконт: 19000 р. | 0 |
| DC1134-7700427640 | Концевик на двери (выключатель) оригинал 7700427640 | Оригинал | 1300 / 900 р. Дисконт: 800 р. | 0 |
| INTRO-PT-05 | Парктроник с камерой заднего вида в комплекте (серый) | INTRO | 5200 Дисконт: 5200 р. | 0 |
| DC1360-7711238598 | Аккумуляторная батарея АКБ оригинал Рено 7711238598 | Оригинал | 9000 / 8000 р. Дисконт: 7489 р. | 0 |
| VR-518 | Видеорегистратор VR-518 | INTRO | 3600 Дисконт: 3600 р. | 0 |
| DC129 | Зеркало заднего вида с видеорегистратором и камерой заднего вида в комплекте | Китай | 8500 Дисконт: 8500 р. | 0 |
| DC059 | Фильтр-сетка на воздухозаборник салона (гладкая) | 600 / 600 р. Дисконт: 300 р. | 0 | |
| DC306-6001548677 | Бесшумный болт (бесшумный замок) Рено оригинал арт. 6001548677 | Оригинал | 1500 / 900 р. Дисконт: 700 р. | 0 |
| DC653 | Бортовой компьютер Ancel (Анкель) | Китай | 3800 / 3200 р. Дисконт: 2700 р. | 0 |
| DC642 | 2.4G Беспроводной RCA Видео Передатчик-Приемник (Комплект для подключения камеры к монитору) | Китай | 1700 / 1300 р. Дисконт: 1000 р. | 0 |
| VCO-2-02 | Подголовник с монитором для Рено Дастер (черный) | 8800 Дисконт: 8800 р. | 0 | |
| VCO-1-01 | Видеорегистратор VICO-SF2 для Рено Дастер | VICO | 4700 Дисконт: 4700 р. | 0 |
| VCO-1-02 | Видеорегистратор VICO-TF2 PREMIUM для Рено Дастер | VICO | 5900 Дисконт: 5900 р. | 0 |
| VCO-1-03 | Видеорегистратор VICO-TF2+ PREMIUM для Рено Дастер | VICO | 6700 Дисконт: 6700 р. | 0 |
| VCO-1-04 | Видеорегистратор VICO-WF1 для Рено Дастер | VICO | 8000 Дисконт: 8000 р. | 0 |
| VCO-2-01 | Подголовник с монитором для Рено Дастер (серый) | 7800 Дисконт: 7800 р. | 0 |
Естественный износ
Катушка зажигания рассчитана на долгий срок эксплуатации. Нередки случаи, когда элемент работал и после пробега в 150–200 тысяч километров без единой замены. Но с каждым километром ресурс катушки сокращается. Поспособствовать поломке может установка некачественных свечей или неаккуратная мойка подкапотного пространства. В один момент деталь может просто не выдержать нагрузок.
Катушка зажигания: цены
Стоимость этого элемента существенно разнится. Так, на отечественные «Лады» можно найти катушку за 600–800 рублей. А вот на десятый «Лансер», который так популярен в России, новый элемент стоит не менее 3 тысяч рублей. Дешевле только с разборок. Но здесь вы не получите никаких гарантий и информации об остаточном ресурсе. Можно пойти и другим путем – произвести ремонт катушки зажигания. Это существенно сэкономит деньги. Но схема катушки зажигания достаточно сложна. Своими руками можно отремонтировать лишь трещины – заделать специализированным клеем.
Под термином пробой катушки зажигания или свечного наконечника понимается пробой в наиболее слабом месте корпуса или изоляции провода вследствие уменьшения сопротивления, происходящий в короткие промежутки времени. Это механическое повреждение которое ведет за собой появление трещин или оплавление. На поверхности корпуса место пробоя выглядят как черные, выгоревшие точки, продольные дорожки или белые трещины. Такие места прошива искры особенно опасны при влажной погоде. Данная неисправность ведет не только к нарушению воспламенения смеси, но и полном выходе из строя модуля зажигания.
Зачастую такие места не трудно заметить визуально, но порой требуется проверка катушки зажигания, при чем не мультиметром или осциллографом, а простым приспособлением из двух проводков. При выявлении поврежденного участка как правило полностью меняют деталь, хотя иногда получается и отсрочить замену при помощи изоленты, герметика или эпоксидного клея.
Как работает катушка зажигания
Устройство катушки зажигания относительно просто, состоит она из двух обмоток первая намотана толстой проволокой от ста до ста пятидесяти витков и имеет вывод 12 вольт. Вторая же обмотка катушки зажигания намотана очень тонкой проволокой и количество витков уже составляет от 15000 до 30000 тысяч витков. Такая конструкция позволяет преобразовать маленькие 12 вольт из бортовой сети автомобиля в короткий импульс разряда с образованием искры и напряжением в 35 000 тысяч вольт. Именно такой вольтаж и приводи к искрению на выводах свечей.
Что такое пробой катушки зажигания и его причины
Остановимся вкратце на том, что такое пробой катушки, на что он влияет и как визуально выглядит. В первую очередь следует напомнить, что сама катушка — это трансформатор, имеющий две обмотки (первичную и вторичную), изолированные друг от друга. Под определением пробоя понимают физическое явление, когда из-за повреждения первичной и/или вторичной обмоток катушки часть электрической энергии попадает не на свечу, а на корпус. Это приводит к тому, что свеча зажигания работает не на полную мощность, соответственно, двигатель начинает «троить», теряется его динамика.
Устройство катушки зажигания
Причин пробоя катушки зажигания может быть много — повреждение изоляции одной или обоих обмоток, повреждение корпуса наконечника, повреждение его резинового уплотнителя (из-за чего внутрь попадает вода, по которой и «шьет» электричество), наличие грязи на корпусе (аналогично с водой, по ней проходит ток), повреждение (окисление) электрода в наконечнике. Однако чаще всего проблема заключается в «шитом» изоляторе, и следовательно, для устранения проблемы это место нужно локализовать и заизолировать.
Интересной причиной выхода из строя наконечников катушки зажигания является тот факт, что при замене свечи зажигания в некоторых случаях автовладельцы по неосторожности или неопытности могут порвать их гидроизоляцию. Это может привести к попаданию под них влаги и появлению проблем с эксплуатацией двигателя. Противоположный случай заключается в том, что когда автовладелец чересчур плотно затягивает верхние гайки свечных стаканов, то возникает риск, что в корпус последних начнет проникать моторное масло из двигателя. А это масло вредно для резины, из которой сделаны наконечники катушек.
Также причиной того, что искровой пробой идет вне цилиндра являются неправильно выставленные зазоры на свечах зажигания. Особенно это актуально, если зазор увеличен. Естественно, что искра в данном случае пагубно влияет как на корпус свечи, так и на резиновый наконечник катушки зажигания.
Как проверить катушку зажигания тестером
Проверка бобины зажигания — это длительный процесс, состоящий из внешнего осмотра и проведения тестов с использованием измерительных приборов. Бобины обычно тестируются на особых стендах в сервисных мастерских или дилерских центрах. Если нужно провести измерения в кустарных условиях, обычно используют мультиметр — универсальный прибор с широким спектром действия.
Бобина зажигания располагается в переключателе, поэтому для тестирования следует отогнуть защёлкнутый фиксатор и убрать кабели с переключателя. Затем берётся мультиметр и на нём производится установка настроек, необходимых для проверки напряжения. Теперь следует приложить один из кабелей к выводу бобины, а второй к кузову машины.
В качестве результата данного замера должны получиться показатели в размере 12 В. Если у машины есть неисправности в электронной системе управления или электрической цепи переключателя, то на мультиметре высветится показатель в 0 В.
Подготовка к проверке
До начала самого тестирования бобин следует провести небольшую подготовку. Нужно приобрести мультиметр (прибор, способный измерять напряжение и электрическое сопротивление) и отыскать руководство пользователя машины. В разных автомобилях могут быть встроены разные типы бобин, а показатели для конкретной машины указываются в паспорте. Если средство передвижения было приобретено на вторичном рынке, стоит попробовать отыскать необходимые данные через интернет.

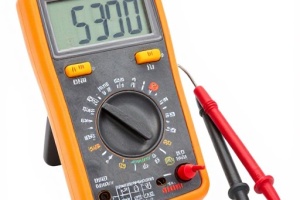

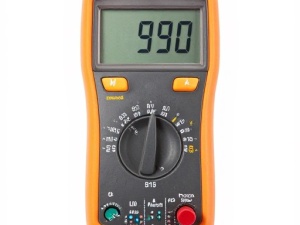

Для проверки катушки зажигания понадобится мультиметр с возможностью измерения сопротивления и напряжения
Показатели, которые следует искать в указанной книжке — это сопротивление первичной и вторичной обмотки. Если в руководстве их не получилось найти, значит во время теста лучше руководствоваться усреднёнными данными, которые описаны в статье.
Какое сопротивление должно быть на катушке зажигания
Для определения напряжения ручки прибора устанавливается на уровень 200 Ом. После этого проводится измерение сопротивления первичной обмотки. Щупы прикладываются к выводам «+» и «К».
Для исправной бобины цифры в районе от 0,2 до 3 Ом считаются нормальными. Точные числа могут варьироваться от конкретного вида бобины и точности показателей мультиметра. Контакты «+» и «К» позволяют получить показатели в любой ситуации.
Для первичной обмотки сопротивление в диапазоне от 0,4 до 2 Ом считается допустимым
Теперь прибор переводится на настройки в 20 кОм. В таком положении надо измерить сопротивление между «К» и средним выводом высоковольтного кабеля. Чтобы это сделать, ткните щупом в контактную зону (выполнена из меди) внутри круглой дырки установки высоковольтного провода. Показатели на приборе работающей бобины отобразят от 2 до 4 кОм.
Внешний осмотр
Обычно наружный облик бобин отличается в каждой конкретной модели, однако на каждой из них можно отыскать основные части — короб, контакты, крышку и центральный зажим. Для осуществления визуального осмотра необходимо лишь внимательно просмотреть на бобину и определить её состояние. Если на поверхности присутствуют небольшие трещины, сколы, царапины, значит бобина повреждена. Внешний короб устройства делают из эбонита, неспособного проводить ток. Поэтому обычно перебои с функционированием этой детали связывают с внутренними изъянами.

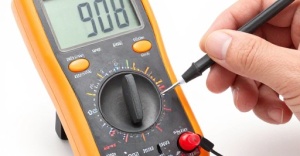

Проверка первичной обмотки
Для совершения тестирования нужно настроить мультиметр для замера электрического сопротивления. Затем контакты подключаются к кабелям со знаками «плюс» и «минус» на бобине зажигания.
Схема проверки первичной и вторичной обмоток катушки зажигания
Если после окончания тестирования мультиметр выдаёт на табло цифры от 0,4 до 2 Ом, значит бобина в порядке и работает исправно. Если показатели отличаются от тех, которые указаны выше, значит произошёл обрыв обмотки бобины.
Симптомы неисправности катушки зажигания
Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.
Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:
- Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
- При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
- «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
- В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.
При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:
- Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
- Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
- Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
- Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
- Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.
Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.
Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.
Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).
Разновидности катушек и их характеристики
Автопроизводители устанавливают три вида катушек:
- Общие. Представляют собой две обмотки, соединенные отрицательными концами, а положительный провод вторичной, соединен с выводом крышки, что обеспечивает отход высоковольтного электричества. В середину помещен намагничивающийся сердечник. Иногда конструкцию заливают маслом, для изоляции витков и защиты от сильного нагревания.
- Индивидуальные – применимые в автомобилях с электронным типом зажигания. Каждой свече предназначена своя катушка. Здесь внедрен диод в цепь вторичной обмотки, для блокирования тока (пресекается перегрев катушки). Это позволяет направлять высокое напряжение, непосредственно на свечи, исключить из цепи распределитель. В конструкцию прибора добавлен стержень с пружинкой и изоляционный корпус.
- Двухвыводные модели подают напряжение одновременно с два цилиндра и объединены в комплект, обслуживающий все четыре цилиндра.
Факторы риска для катушки
На нормальное функционирование этой детали влияют постоянное нагревание и вибрационные воздействия. Они приводят к различным повреждениям, нарушениям изоляции, обрывам, замыкания, вплоть до полного лишения работоспособности. Затрудняется запуск мотора, нарушается ритмичность воспламенения.
Из-за различных неполадок в свечах и высоковольтном проводе, возникает большая перегрузка. Неисправное распределительное зажигание, становится причиной затруднения запуска мотора и пропусками зажигания.
Причиной неполадок может стать и механические повреждения, старение материала изоляции, износ уплотнителя, пропускающий масло.
Проблемная катушка проявляет некоторые особенности поведения автомобиля.
- «Троение» на холодную, причем, усугубление проблемы с течением времени
- Под дождем обнаруживаются перебойные явления
- Усиленное надавливание на газ, провоцирует провалы мотора
- Затруднение или невозможность запуска мотора
- Переход на высокую передачу, после непродолжительного разгона, сопровождается провалами
- Во время движения теряется мощность машины
Как проверить катушку на пробой
Проверить пробой катушки зажигания можно одним из 5-ти способов, но как правило, рядовой автовладелец имеет возможность воспользоваться лишь тремя из них. Первый — визуальный осмотр, ведь часто место пробоя бывает заметным на глаз; второй проверка мультиметром, а третий, причем самый надежный быстрый метод, если визуально ничего не заметно — использовать простейший тестер системы зажигания (его легко сделать своими руками).
Диагностика системы зажигания
Рекомендации по диагностике системы зажигания (свечи, провода, катушки, модуль). Инструкция как производится проверка узлов зажигания автомобиля своими руками Подробнее
Для проверки работы системы зажигания в первую очередь имеет смысл воспользоваться программой для считывания ошибок из ЭБУ. Обычно в таких случаях он показывает ошибки из группы P0300, указывающую на пропуски зажигания в каком то из цилиндров. Однако учтите, что в данном случае ошибки могут быть вызваны не только неисправными катушками или свечными наконечниками. Поэтому для того, чтобы убедиться, что неисправность именно с одной из них, имеет смысл переставить проблемный узел на другой цилиндр, стереть ошибки из памяти ЭБУ и провести диагностику снова.
