Устройство печки/отопителя Гранты

Отопитель автомобиля Лада Гранта установлен под панелью приборов в центре.

За вещевым ящиком справа расположен корпус вентилятора отопителя

Между отопителем и вентилятором установлен воздуховод.

Через радиатор отопителя циркулирует охлаждающая жидкость двигателя.

Поток воздуха регулируется заслонкой, которая связана с регулятором температуры.

В корпусе вентилятора находится вентилятор, дополнительный резистор и заслонка рециркуляции.

Скорость электродвигателя вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя различными скоростями.

Дополнительный резистор подключается через предохранитель.

Элементы системы отопления, кондиционирования и вентиляции, расположенные в салоне ЛАДА Гранта

Рис. 1 (вид со снятой панелью приборов): 1 — левый воздуховод: 2 — короб подачи воздуха в центральные дефлекторы панели приборов; 3 — каркас панели приборов; 4 — правый воздуховод; 5 — блок рециркуляции; б — воздухонагнетатель; 7 — электродвигатель вентилятора; 8 — блок дополнительных резисторов; 9 — воздуховод (в комплектации с кондиционером — место установки корпуса испарителя); 10 — корпус блока отопителя

На автомобиль установлен отопитель жидкостного типа. Основные узлы отопителя:

Если печка дует холодом

В этой ситуации возможно несколько вариантов. Воздушная пробка — тосол не идёт в радиатор отопителя. Требуется потрогать радиатор, это можно сделать с пассажирского места. Только аккуратно, если радиатор протекает, то Вы можете обжечься.

Радиатор находится под центральной консолью слева от переднего пассажира. В галерее выше есть стрелка с расположением и радиатора, и крантика печки.

Легковой автомобиль Лада Гранта, который считается одним из наиболее доступных в мире, оснащается стандартной для машин марки ВАЗ «печкой» (или просто — отопителем). Как правило, данный узел работает очень хорошо, но проблемы всё же могут случаться. Поэтому, если печка Лада Гранта греет плохо, то этому должны быть причины, которые просто необходимо обнаружить.

Блок дополнительных резисторов ЛАДА Гранта

Блок дополнительных резисторов 8 (см. рис. 1) состоит из трех резисторов и предохранителя. При прохождении тока:

1. через все три резистора обеспечивается 1-я скорость вращения вентилятора отопителя,
2. через два резистора — 2-я скорость,
3. через один -3-я скорость.
4. при включении электродвигателя без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной, 4-й скоростью;

Способ №2: замена радиатора печки Лады Гранты без снятия панели

1. Отвинчиваем пробку расширительного бачка, стравливаем давление в системе.

Пробка расширительного бачка

1. Откручиваем пробку в блоке цилиндров, стачиваем антифриз в пластиковую емкость.

1. Отсоединяем колодку с проводами от педального блока: тормоз, акселератор, сцепление.

1. В моторном отсеке отключаем датчик массового расхода воздуха.

Датчик массового расхода воздуха

1. Отпиливаем верхний и нижний патрубки теплообменника.

1. Утапливаем педальный модуль, извлекаем отопитель со штатного места.

1. Проводим очистку посадочного места, продуваем полость.
2. Устанавливаем новый радиатор на штатное место.

1. Устанавливаем патрубки – соединители.

1. Заливаем чистый антифриз в объеме 8.0 литров. Запускаем двигатель, проверяем герметичность системы.

Процесс замены радиатора печки Лады Гранты с кондиционером аналогичен вышеописанному.

Лучше сделать самому или обратится в СТО?

Учитывая несложность процесса, замену радиатора проводите самостоятельно. При необходимости дополнительно прочтите рекомендации, изложенные в статье, просмотрите видеоуроки, получите консультацию у специалистов.

Не задокументированные возможности отопителя Лада Гранта

В отличие от ряда других иномарок, в Ладе Гранте режимов переключения регулятора отопителя всего четыре. Например, в Ауди и Опеле их шесть.

Магистрали подачи воздуха соединены таким образом, что при любом положении регулятора отапливается лобовое стекло. В отечественном транспорте подобной опции нет.

Зимой при активированном кондиционере, большая часть воздуха автоматически направляется на ноги, летом на лобовое стекло для обдува. В Гранте поток однотипный.

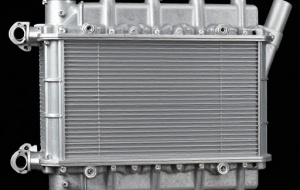

Радиатор отопителя ЛАДА Гранта (теплообменник)

Теплообменник отопите­ля, предназначен для нагревания поступающего в салон воздуха теплом охлаждаю­щей двигатель жидкости. Радиатор отопителя связан с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке.

Радиатор отопителя помещен и пластмассовый корпус 10 (см. рис. 1), установленный в центральной части панели приборов.

Охлаждение

Для охлаждения воздуха в салоне выполните следующее:

1. Переключатель 1 (см. рис. 2) режимов работы электровентилятора переведите в одно из положений «1», «2», «3» или «4».
2. Рукоятку регулятора 4 установите напротив пиктограммы .
3. В блоке 3 кнопочных выключателей нажмите клавишу выключателя кондиционера. Сигнализатор, расположенный на клавише выключателя, будет гореть зеленым светом все время работы кондиционера.

При охлаждении проходящего через испаритель воздуха содержащиеся в нем водяные пары конденсируются. Конденсат через дренажную трубку сливается под днище автомобиля. При высокой влажности окружающего воздуха под автомобилем может образоваться лужа воды, что является косвенным признаком исправности системы кондиционирования.

Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер. При длительных поездках в условиях городского движения эффективность работы кондиционера может снизиться из-за напряженного теплового режима двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать эффективно.

• блок климата гранты
• воздуховоды гранты
• кондиционер гранты
• печка гранты

«Лада Гранта» — один из наиболее востребованных автомобилей в России в 2020 году, наряду с KIA Rio, VW Polo, Lada Vesta, Hyundai Solaris и Hyundai Creta. Такая популярность автомобиля объясняется, прежде всего, оптимальным сочетанием цены и качества: владельцы «Гранты» отмечают хорошую обзорность, вполне приемлемый силовой агрегат, простоту обслуживания, низкую стоимость запчастей, вместительный багажник, большой клиренс, что чрезвычайно актуально для российских реалий. Среди комплектующих, незаменимых в холодное время года — отопитель, основным узлом которого является радиатор. Если возникает ситуация, когда необходимо заменить радиатор печки, то в большинстве случаев это можно сделать без посторонней помощи. Что следует помнить владельцу «Лады Гранты», отважившемуся на самостоятельную замену радиатора отопителя?

Датчик температуры воздуха салона ЛАДА Гранта

Датчик температуры салона расположен в корпусе плафона освещения салона. Для исключения неверных показа­ний значений температуры из-за влияния нагретых элементов датчик снабжен систе­мой принудительного обдува. Система, обеспечивает равномерное протекание воздуха из передней части салона автомобиля через корпус датчика.

Для нормально­го движения воздуха предохраняйте вход­ное отверстие корпуса датчика от попадания каких-либо твердых частиц или жидкости. Особенно это касается случаев химической чистки салона. Во время убор­ки салона пылесосом категорически запрещается подносить всасывающий наконеч­ник трубы пылесоса к входному отверстию датчика. При затрудненном протекании воздуха через корпус датчика нормальное функционирование системы автоматического управления климатом нарушается.

Последовательность действий при замене радиатора печки Лады Гранты

Водителю на заметку!

Демонтировать радиатор отопителя на Ладе Гранте можно двумя способами: согласно руководству по эксплуатации и «народным методом». Каждый рассмотрим на конкретном примере.

1. Помещаем машину в периметр ремонтной зоны, глушим двигатель, открываем капот. Обеспечиваем первоочередные меры по безопасности.
2. После того как мотор остыл, приступаем к демонтажу системы отопления на Ладе Гранте без кондера.

Несколько дельных советов

Чтобы избежать проблем с системой отопления, за ней необходимо тщательно следить. Например, после приобретения нового авто понаблюдайте в моторном отсеке за состоянием шлангов охлаждающей системы. Кроме того, регулярно заглядывайте под авто, чтобы посмотреть, имеются ли под ним чёрные пятна. Если следы антифриза были вами замечены, побыстрее обращайтесь за профессиональной помощью или исправляйте проблему своими руками.

Отметим, что после окончания ремонтных работ шланги радиатора желательно заменить новыми. При этом в местах соединения воспользуйтесь герметиком. Следует быть предельно осторожным, ведь попавший внутрь системы герметик может вывести из строя помпу, что повлечёт за собой поломку ремня ГРМ.

Советы

Потёк Антифриз в салон

Чтобы не допустить появления проблем с радиатором отопителя, за ним нужно тщательно следить. К примеру, уже с первых дней покупки машины периодически заглядывайте под машину, чтобы увидеть, есть ли там темные пятна. А в моторном отсеке не лишним будет пронаблюдать состояние шлангов системы охлаждения. Если вы заметили следы антифриза в любом из этих мест, то нужно сразу же обращаться за помощью, или же проводить ремонт самостоятельно.

Шланги подключения радиатора печки, по возможности, нужно заменить новыми, промазав места соединения герметиком. Но некоторые не согласны с этим мнением. Ведь герметик со шланга может попасть внутрь системы охлаждения и привести к порче помпы. В результате чего ремень ГРМ порвётся и клапана встретятся с поршнями.

Демонтируем радиатор печки Лада Гранта

Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!

Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.
