Автомагнитола кнопочная с козырьком (штатная) на ВАЗ Гранта, Калина 2

Каков функционал магнитолы?

То, что присутствует штатная магнитола в отечественной машине Лада Гранта Люкс и в Калине-2, причем устройства непрерывно совершенствуются. Особенностью магнитолы является ее глубокая посадка в штатное место, что сопровождается незначительными трудностями при ее извлечении. На большом монохромном дисплее отображается удобный интерфейс.

Отзывы владельцев свидетельствуют о наличии в качестве софта операционной системы на базе легендарной «Windows», потенциальные возможности которой увеличиваются путем прошивки. Доступно создание рабочего стола по образу бытового компьютера и подключение паутины интернета. Для этого следует применить 3g-модем.

Если потребуется ввести данные, то манипуляция может быть реализована посредством экранной клавиатуры. Собственной памяти недостаточно, поэтому для удовлетворения постоянно растущих запросов владельцев рекомендуется воспользоваться в качестве носителя SD-картой. Этот недостаток заключен в перечень причин, в связи с актуальностью которых, большинство автолюбителей отдают предпочтение выбору заграничного аппарата.

Для магнитолы Лада Гранта доступна удобная опция коммутации с мобильным телефоном. Это позволяет совершать звонки без необходимости доставать телефон из кармана. Требуется только активировать конкретную кнопку на дисплее устройства. Это своего рода расширенна функция «hands-free».

Не лишен приятных особенностей и радиоприемник. Если запрограммировать новостную волну, то устройство автоматически переключится на нее с любого другого канала во время начала вещания программы обозначенной тематики.

В стандарте LADA Granta магнитола с интегрированным в нее ЖК-дисплеем, способна поддерживать такие форматы файлов, как:

• устаревший «MP3»;
• «WMA»;
• «WAV»;
• видео-файлы, поддерживающие расширение «WMV».

Другие технические характеристики штатной магнитолы на Гранту

Штатная магнитола на Гранту имеет следующий ряд важных характеристик:

• Работа под процессором – SiRF Atlas -V AT551;

• Оперативная память устройства – 128 Мб;

• Внутренняя память магнитолы – 5 341 184 байта;

• Встроенный радиоприемник серии TEF6616 и управлением по I2C;

• Контроллер CAN и K-Line – Freescale S9S12G96F0CLF;

• Встроенный видеовход для камеры;

• Поддержка всех популярных форматов изображения;

• Допустимое разрешение при воспроизведении видео 240х320 px;

• Поддержка таких музыкальных форматов, как MP3, WMA, WAV;

• Чтение любой информации осуществляется только с носителей SD и SDHC (до 32Гб), USB (до 64 Гб);

• Функция Bluetooth;

• Поддержка файловой системы FAT16, FAT32 или exFAT.

Магнитола штатная Лада Гранта работает под управлением операционной системы Windows и допускает возможность самостоятельной перепрошивки устройства, чем часто не пренебрегают автовладельцы. Новая прошивка помогает исправить имеющиеся ошибки и добавить новые недостающие функции в базу магнитолы.

Что выбрать для Гранты

На Granta возможна установка головного устройства размера 1 или 2 Din с сенсорным или стандартным дисплеем. При использовании альтернативного оборудования требуется приобретение или самостоятельное изготовление декоративной рамки, обрамляющей корпус магнитолы. В особенности это касается систем размером 2 Din, поскольку малогабаритные головные устройства оснащены стандартной рамкой, подходящей к панели приборов Гранта. Конечный выбор автомагнитолы остается за владельцем автомобиля.

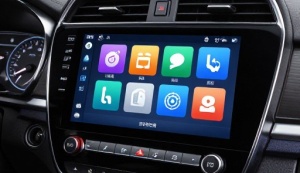

АвтоВАЗ выпускает специальную 2 Din магнитолу для Лада Гранта, оснащенную сенсорным дисплеем.

Для монтажа штатной магнитолы требуется приобретение оригинальной декоративной панели на центральной консоли, поскольку стандартное посадочное гнездо не рассчитано на такое оборудование.

Прошивка для магнитолы

Штатная магнитола лада Гранта, характеристики которой вполне достойные, но все же имеет свои минусы, допускает возможность прошивки ОС. Эта процедура способна, как добавить новые функции, так и исправить ошибки старых:

• Добавляется возможность синхронизировать камеру заднего вида с магнитолой;

• Добавляется функция навигации, что очень полезно, особенно при поездках на дальние расстояния;

• Улучшается качество и работа интерфейса в целом;

• Появляется возможность подключения к магнитоле 3G модема и выхода в интернет;

Характеристики штатной магнитолы лада Гранта, вполне удовлетворяют потребностям среднестатистического автовладельца. Однако, если есть желание улучшить и расширить список функций устройства, новую прошивку без проблем можно отыскать в просторах интернета. Следует помнить, что самостоятельная установка неофициальной прошивки снимает магнитолу с гарантийного обслуживания.

Как подключить усилитель и сабвуфер?

Поскольку Лада Гранта в базе не оснащена музыкальной аппаратурой, а на борту установлена лишь кнопочная магнитола, обоснованно возникает вопрос: как штатная магнитола монтируется в салон? В действительности это более простая процедура, чем может показаться сразу. Возникновение проблем во время монтажа исключено, поскольку для штатного аппарата на панели Лада Гранта уже предусмотрено посадочное место вне зависимости от уровня оснащения.

Приобрести устройство можно в торговой сети или на интернет-сайте, где реально отыскать улучшенную версию, оснащенную навигационным комплексом с подробной картой РФ. Не забываем дополнительно купить люкс-панель. Хотя мультимедиа без проблем встанет и в штатную панель, но внешний облик будет не так красив. Цена на данный девайс достигает 2,5 тыс. руб.

Далее следует установка магнитолы. Конструктивная особенность посадочной ниши в панели Гранты не предусматривает необходимости прокладки дополнительной проводки.

1. Первым действием будет снятие пластикового кармана в проеме аудиосистемы. Выполняется это с помощью плоско-профильной отвертки. Открывается доступ к нескольким разъемам, которые подразумевают подключение магнитолы.
2. С головного устройства демонтируем рамку и фиксируем ее в месте расположения кармана.
3. Далее переходим к подключению. Для этого соединяем пару разъемов и устанавливаем устройство в посадочную нишу.
4. После этого можно установить громкоговорители в передние дверные карты. Процедура предполагает необходимость демонтажа дверных обивок с ручками отпирания и регулировки положения стекол. Используя специальный шаблон, приступаем к выпиливанию посадочных отверстий.

Крепление динамиков к картам выполняем посредством саморезов. Кабели от громкоговорителей вставляем в предназначенные для этого входные разъемы на тыльной панели авто-магнитолы. Декоративные дверные панели устанавливаем на прежние места и оцениваем звучание, предоставляемое штатным головным устройством. Таким образом, происходит подключение магнитолы.

Кроме того, что необходимо подключение магнитолы, многие хотят подключить сабвуфер и усилитель. Не каждого владельца Лада Гранта сможет порадовать звучание, генерируемое штатной магнитолой. Этот факт вынуждает авто-меломанов склоняться к дополнительной установке качественных звуковых усилителей и сабвуферов. Цель известна – отличный звук.

Для собственноручного монтажа обозначенных устройств прибегаем к следующим нехитрым манипуляциям.

1. Первоначально выполняем демонтаж нижней части центральной консоли.
2. Снимаем панель и обнаруживаем разъемы формата «mini iso».
3. В одно из этих гнезд (обозначено желтым цветом) заводим штекер ранее купленного переходника. К синему и зеленому кабелям не притрагиваемся. Владельцы, которые уже выполняли данную процедуру, отмечают следующее – штатными проводами уже не воспользоваться, поэтому прибегаем к разъему «mini iso».
4. Далее выполняем подключение к аккумулятору специального предохранителя, предварительно соединив с ним кабель от усилителя (промаркирован красным цветом).
5. Сабвуфер в комплексе с громкоговорителями коммутируем с усилителем. Провод массы аккумулятора (черный) соединяем с кузовом LADA Granta и соответствующим выводом на усилителе.
6. После проделанных мероприятий возвращаем на место панель и магнитолу.
7. Наслаждаемся обновленным и качественным звучанием.

Чтобы установить магнитолу на Гранту, требуется:

1. Удалить декоративную заглушку в передней панели, подцепив ее монтажной лопаткой. В специальных укладках на задней части расположены провода с колодками стандарта ISO.
2. Расположить в прямоугольном отверстии монтажную шахту размера 1 Din и плотно прижать.
3. Отогнуть отверткой или иным предметом металлические уголки, которые удержат деталь от выпадения.
4. Откинуть крышку перчаточного ящика для поиска кабеля антенны, который укладывается под шумоизоляцию пола около ног переднего пассажира.
5. Подсоединить переходник для питания (зависит от типа головного устройства). Вывести кабели через монтажную шахту.
6. Установить на штатные места колонки. В дверях базовой комплектации отсутствуют кабели для подключения, имеется только коммутационный штекер, расположенный около педали сцепления. В этом случае кабели следует смонтировать самостоятельно, проведя их через гофрированные защитные каналы, расположенные между стойкой и дверью.
7. Проложенные провода оборачиваются поролоном, который крепится скотчем или изоляционной лентой. Подобная манипуляция позволяет избежать посторонних звуков, вызываемых контактом изоляции кабелей о металлические панели двери.
8. При использовании динамиков диаметром более 13″ требуется изготовление деревянных или фанерных подиумов, которые позволят установить оборудование в штатном отверстии.
9. Подключить штекеры к головному устройству, которое затем вставляется до упора в монтажную шахту.
10. Проверить работу радиоприемника и проигрывателя на разных режимах.
11. Установить на штатное место декоративную рамку.

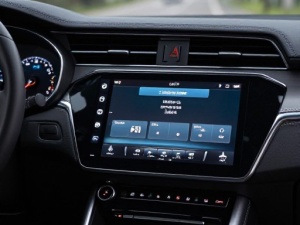

Для монтажа двухдинового головного устройства требуется:

1. Снять при помощи монтажной лопатки рукоятки управления климатической установкой.
2. Поддеть и удалить пластиковый чехол центральной части приборной панели. При демонтаже требуется отключить штекеры проводки к кнопкам управления дополнительным оборудованием.
3. Вырезать при помощи ножовки и строительного ножа центральную перемычку в панели приборов. Одновременно укорачивается на 4-5 мм переходный канал для центральных дефлекторов вентиляции салона.
4. Установить в шахту магнитолу, используя доработанные монтажные скобы. Устройство крепится к штатным точкам, имеющимся в панели приборов.
5. Смонтировать доработанную декоративную рамку, на которую предварительно переставлены дефлекторы.

Если головное устройство поддерживает низкочастотный динамик, то к нему прокладывается отдельная проводка, которая проходит под обшивками на порогах. При использовании активного сабвуфера с фазоинвертором необходимо вывести в багажное отделение кабели питания, оснащенные отдельным предохранителем.

Режим ТЕЛЕФОН

Набор номера

Выберите режим работы с телефоном последовательным нажатием кнопки MODE (Рисунок 1) на лицевой панели или нажатием кнопки «Телефон» (Рисунок 2) в главном меню на дисплее. Наберите номер, используя цифровую клавиатуру (кнопки 11,

Рисунок 11). Для исправления ошибок набора используйте кнопку 9 ( Рисунок 11). Однократное нажатие удаляет последний введенный символ. Удержание кнопки 9 (Рисунок 11) более одной секунды позволяет удалить все введенные символы. Нажмите кнопку 4 (Рисунок 11) для вызова абонента, при этом появляется окно диалога. Для завершения разговора нажмите кнопку 4 (Рисунок 12). Для повтора последнего набранного номера нажмите кнопку 8 ( Рисунок 11).

Рисунок 12 — Окно телефонного соединения

1- кнопка перевода разговора на громкую связь (аудио система автомобиля)

2- кнопка перевода разговора на телефон

3- кнопка приема вызова

4- кнопка завершения вызова

5- список телефонов (активный номер абонента подсвечивается).

В случае поступления звонка на сотовый телефон, радиоаппарат переключается в режим BT, появляется окно диалога с номером абонента. Для приема звонка нажмите кнопку 3 (Рисунок 12). Чтобы отключить, во время разговора, громкую связь через аудио систему автомобиля и продолжить разговор через телефон, нажмите кнопку 2 (Рисунок 12). Чтобы вернуть громкую связь, нажмите 1 ( Рисунок 12). Для завершения звонка нажмите кнопку 4 ( Рисунок 12).

Для перехода в окно телефонной книги нажмите кнопку 7 ( Рисунок 11). При первом подключении будет осуществлена загрузка телефонной книги из вашего телефона. Время загрузки зависит от размера телефонной книги и может занять несколько минут. Фотографии контактов с телефона не переносятся.

Для осуществления звонка из телефонной книги, необходимо выбрать контакт из списка в окне телефонной книги (Рисунок 13), после чего отобразится окно телефонного соединения (Рисунок 12). Чтобы позвонить на один из номеров контакта, необходимо его

выбрать в списке (5) см.

Рисунок 12 и нажать кнопку 3 (Рисунок 12). Для отмены, нажмите кнопку 4 (Рисунок 12).

Проигрывание аудио- файлов с телефона

В режиме Bluetooth при условии поддержки телефоном протокола «A2DP», возможно прослушивание аудио-файлов, воспроизводящихся на сотовом телефоне через аудио систему автомобиля.

1- кнопка возврата в меню выбора файла

2- I

3- II / > кнопка остановки/ воспроизведения (пауза). При нажатии на кнопку осуществляется запоминание позиции воспроизведения. И при возврате на эту страницу воспроизведение продолжается с паузы.

4- >I кнопка включения проигрывания следующего файла

5- кнопка перехода в окно настроек звука

Переключиться в этот режим можно нажав кнопку 2 (Рисунок 11) Экран проигрывания аудио-файлов с телефона аналогичен экрану воспроизведения аудио- файлов с SD и USB карты памяти и имеет следующие кнопки управления см.Рисунок 14. Информация о проигрываемом файле не отображается.

При нажатии кнопки старта воспроизведения (кнопка 3, Рисунок 14) в телефоне в фоновом режиме запускается плеер, открыв который можно увидеть информацию о проигрываемом треке. Управление проигрыванием можно осуществлять из плеера телефона.

На время входящего/исходящего вызова воспроизведение аудио-файла приостанавливается.

Поддержка форматов аудио-файлов для проигрывания через Bluetooth ограничивается возможностями плеера в телефоне.

Переключиться из режима прослушивания звука с мобильного телефона в другой режим и обратно можно, нажимая кнопку MODE (Рисунок 1).

Вместо итога

• Если ставим простую магнитолу, размер должен быть не более 178*50 мм. Для установки нужны пластиковые лопатки или отвертка. Переходники и салазки идут в комплекте.
• Для установки 2 дин нужна новая накладка на консоль, декоративная рамка на само ГУ, кусачки и полотно по металлу для подгонки установочного места.
• Меняем штатную акустику на другую такого же размера? Все равно нужна новая декоративная рамка. Иначе будет видно щели в панели.

Больше статей про Гранту здесь.

Демонтаж штатного музыкального центра

Общие ощущения владельцев, у которых в авто штатная магнитола, носят позитивный характер. Дисплей обладает информативностью и отменно читается. Сенсорная клавиатура функционирует без нареканий. Сама штатная магнитола способна на добротное воспроизведение звуковых программ с карт «micro-SD». Однако применение USB-форматных носителей может вызывать сложности.

Также в устройстве присутствуют приятные опции:

• эквалайзер;
• активируемый режим повторного воспроизведения;
• случайная последовательность проигрывания треков («Random»).

Мультимедиа LADA Granta способна поддерживать изображения в 5 вариантах форматов, что позволяет без проблем просматривать фото. Но выполнить корректные настройки опции «телефон» с первой попытки под силу не каждому. Эта функция будет удобна занятому владельцу, вынужденному вести телефонное общение, даже находясь в дороге.

Штатные динамики LADA Granta многих разочаровывают, поскольку даже на 45-процентном уровне громкости издают характерные для перегрузки басами хрипы. Некоторых пугливых меломанов настораживают скачки громкости при переходе в режим «радио».

Вот перечень недостатков, которые спровоцировали многих «Грантаводов» на приобретение альтернативного варианта магнитолы. Сегодня на место устаревшего штатного устройства «2190» претендует прогрессивный вариант «2191». Новый девайс порадует:

• улучшенным звуком;
• интерфейсом для коммутации с камерой заднего обзора;
• навигационным комплексом;
• интегрированным для подключения сабвуфера входом.

Не каждая минимальная комплектация авто сегодня порадует наличием штатной магнитолы. Если все же таковое устройство присутствует в базе, далеко не факт, что оно способно порадовать информативностью интерфейса и качеством звучания. Если в вашей версии авто кнопочная магнитола, то как удалось выяснить из статьи, установка магнитолы более современной, а также последующее подключение магнитолы не сложное дело, главное ко всему подходить правильно.

Не обзавелась ролью исключения в этом списке и модель LADA Granta. Ведь тенденция современного автомобиля предполагает возможность владельца выполнять захватывающие меры по улучшению и тюнингу своего «железного коня», и не стоит расстраиваться, ведь кнопочная магнитола легко заменяется на современную.

С проблемой снятия магнитолы в машине сталкивается немало автомобилистов. Одни не могут вытащить штатный аппарат, установленный на заводе, другим музыка досталась в наследство вместе с авто, третьи банально потеряли специальные ключи. Причин демонтажа тоже хватает — от ремонта проводки до покупки новой стереосистемы.

Зачастую штатные головные устройства (они же — магнитолы) снимаются способом, описанным выше, поскольку крепятся на 2 либо 4 фиксатора. Например, заводской проигрыватель на автомобиле Лада Приора держится на двух защёлках, а чтобы их разблокировать, тонкие стальные полосы надо вставить между парами кнопок переключения радиоканалов «2» — «3» и «5» — «6».

В Приоре полосы надо вставлять между кнопками

Для снятия автомагнитол, прикрученных винтами, нужно приготовить простой комплект инструментов:

• тонкую плоскую отвёртку или нож;
• отвёртку под крестообразный шлиц;
• набор головок малых размеров (от 6 до 10 мм).

При таком варианте крепления заводской проигрыватель нужно откручивать головками

На различных марках авто штатные проигрыватели могут крепиться по-разному, но принцип примерно одинаков: аппарат прикручен к кронштейнам, которые закрыты снаружи пластиковой облицовкой. В качестве примера предлагается рассмотреть снятие магнитолы на корейском автомобиле Hyundai Solaris, выполняемое в следующем порядке:

1. Подденьте плоской отвёрткой либо ножом нижний угол пластмассовой декоративной панели, обрамляющей музыкальный центр. Оттяните край и ухватитесь за него рукой.
2. Аккуратно потяните его на себя и высвободите первую защёлку, а потом двигайтесь по кругу и разблокируйте остальные.
3. Взявшись двумя руками за панель, снимите её и при необходимости отключите разъёмы, находящиеся в нижней части.
4. Выкрутите «крестовой» отвёрткой 4 винта крепления и вытащите магнитолу.

Иные особенности штатной мультимедиа

Общие ощущения владельцев, у которых в авто штатная магнитола, носят позитивный характер. Дисплей обладает информативностью и отменно читается. Сенсорная клавиатура функционирует без нареканий. Сама штатная магнитола способна на добротное воспроизведение звуковых программ с карт «micro-SD». Однако применение USB-форматных носителей может вызывать сложности.

Также в устройстве присутствуют приятные опции:

• эквалайзер;
• активируемый режим повторного воспроизведения;
• случайная последовательность проигрывания треков («Random»).

Мультимедиа LADA Granta способна поддерживать изображения в 5 вариантах форматов, что позволяет без проблем просматривать фото. Но выполнить корректные настройки опции «телефон» с первой попытки под силу не каждому. Эта функция будет удобна занятому владельцу, вынужденному вести телефонное общение, даже находясь в дороге.

Штатные динамики LADA Granta многих разочаровывают, поскольку даже на 45-процентном уровне громкости издают характерные для перегрузки басами хрипы. Некоторых пугливых меломанов настораживают скачки громкости при переходе в режим «радио».

Вот перечень недостатков, которые спровоцировали многих «Грантаводов» на приобретение альтернативного варианта магнитолы. Сегодня на место устаревшего штатного устройства «2190» претендует прогрессивный вариант «2191». Новый девайс порадует:

• улучшенным звуком;
• интерфейсом для коммутации с камерой заднего обзора;
• навигационным комплексом;
• интегрированным для подключения сабвуфера входом.

Не каждая минимальная комплектация авто сегодня порадует наличием штатной магнитолы. Если все же таковое устройство присутствует в базе, далеко не факт, что оно способно порадовать информативностью интерфейса и качеством звучания. Если в вашей версии авто кнопочная магнитола, то как удалось выяснить из статьи, установка магнитолы более современной, а также последующее подключение магнитолы не сложное дело, главное ко всему подходить правильно.

Не обзавелась ролью исключения в этом списке и модель LADA Granta. Ведь тенденция современного автомобиля предполагает возможность владельца выполнять захватывающие меры по улучшению и тюнингу своего «железного коня», и не стоит расстраиваться, ведь кнопочная магнитола легко заменяется на современную.

Новая Лада: Какой реальный расход топлива на 100 км на Ладе Гранта

С проблемой снятия магнитолы в машине сталкивается немало автомобилистов. Одни не могут вытащить штатный аппарат, установленный на заводе, другим музыка досталась в наследство вместе с авто, третьи банально потеряли специальные ключи. Причин демонтажа тоже хватает — от ремонта проводки до покупки новой стереосистемы.

Снятие аппарата согласно инструкции

Алгоритм снятия магнитолы при наличии ключей прост до безобразия. Её стоит рассмотреть для того, чтобы понимать, как действовать при их потере. Порядок следующий:

1. Снимите переднюю панель проигрывателя и декоративное пластиковое обрамление, подцепив его при необходимости плоской отвёрткой.
2. Вставьте первый ключ в щель между корпусом и монтажной рамкой, находящуюся на торце. При этом вы должны ощутить лёгкое сопротивление, когда инструмент отгибает защёлку.
3. Повторите то же действие со вторым ключом.
4. Возьмите магнитолу руками за выступающие части по бокам корпуса и аккуратно извлеките из ниши.

Для извлечения магнитолы используется 2 ключа

Спецключи нужно вставить в боковые проёмы

Когда магнитола снабжена четырьмя защёлками, доступ к ним осуществляется через 2 пары круглых отверстий. В них необходимо вставить 2 П-образных ключа и вытянуть за корпус, как описано выше.

С помощью ключей музыкальный центр легко вынимается

Как подключить усилитель и сабвуфер?

Если стандартные ключи утеряны, нужно изготовить самодельные, ориентируясь на форму щелей. Чтобы их увидеть, удалите съёмную панель аппарата и пластиковое обрамление. Вот список подручных средств, с чьей помощью владельцы различных автомобилей умудряются разблокировать фиксаторы:

• тонкие стальные полосы шириной 6—15 мм;
• канцелярские ножи;
• пластиковые хомутики для электропроводки;
• гвоздики и ровную проволоку — для круглых отверстий;
• тонкие отвёртки и прочие подобные предметы, подходящие по форме щелей.

Такие стальные полосы можно использовать вместо ключей

Первым делом снимается лицевая панель магнитолы

Чтобы вытащить автомагнитолу, воспользуйтесь тем же алгоритмом:

1. Вставьте в технологический проём сначала одну, а потом вторую полосу из тонкого металла (или канцелярский нож, тонкую отвёртку). Почувствуйте, что каждая защёлка разблокировалась.
2. Если проигрыватель держится на 4 фиксаторах, вставьте четыре инструмента.
3. Не спеша выньте магнитолу из ниши одновременно с импровизированными ключами.

Полосы нужно вставить в боковые щели

Музыкальный центр вынимается вместе с полосками

Установка автомагнитолы Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Отвертка плоская малая
• Нож (при необходимости)
• Паяльник (при необходимости)

Изначально в данной модели машины расчет идет на магнитолу типа 1-DIN. Если же владельцу хочется установить другой тип, более новый, например 2-DIN, нужно будет заняться распиливанием перегородок в самой консоли. А если размер не будет подходить, то в панели придется выпиливать подходящую консольную рамку.

Здесь приведено описание установки магнитолы типа 1-DIN.

1. Снимите минусовую клемму с аккумулятора.

2. Демонтируйте пластиковый карман, установленный на месте будущей магнитолы, воспользовавшись плоской отверткой.

3. Достав карман, на обратной его стороне вы обнаружите слоты где будут вставлены ISO разъемы для подключения магнитолы. Отсоедините разъемы для полного снятия кармана.

4. Теперь снимите с магнитолы металлическую рамку и установите на место, где стоял пластиковый карман. Разгибая усики рамки, зафиксируйте надежно ее на месте.

Подтверждением того, что установка рамки прошла успешно, должен быть щелчок.

5. Произведите подключение разъемов к магнитоле.

Если неправильно подключите магнитолу к разъемам, могут выйти из строя все системы автомобиля, включая, естественно и акустическую систему.

Некоторые производители магнитол делают индивидуальные разъемы. Большинство из них имеют в комплекте штекер с ISO разъемами. Но бывают случаи, когда, ни один из видов не подходит, тогда остается последний вариант – это обрезание проводов. Вы удаляете родные штекера магнитолы и штекера проводки машины и спаиваете их между собой, но обязательно по цветовой расстановке.​

Ошибка многих автолюбителей – скручивание проводков и обмотка изоляционной лентой на клейкой основе. В зимний период эта же изолента от мороза трескается. Вследствие, этого в проводке может произойти замыкание, а оно потянет за собой выход из строя всех электросистем автомобиля.

6. Вставьте автомагнитолу в ранее установленную рамку.

Проблемы раскодировки

Главный подводный камень описанной процедуры кроется в защитном коде, заложенном в памяти большинства магнитол. Суть в следующем: отсоединение музыкального центра от внешнего питания на 10—15 минут приведёт к тому, что при последующем включении автомагнитола затребует ввести защитный код (как правило, четырёхзначный), без которого она функционировать не будет.

Аппарат запрашивает код после подключения к бортовой сети

Если карточка с кодом утеряна или отсутствует, вопрос можно решить несколькими способами:

• когда речь идёт о штатном аппарате, то за определённую плату код помогут найти в дилерском центре, продающим автомобили вашей марки;
• существуют фирмы и отдельные специалисты, занимающиеся этими проблемами;
• бесплатный путь — поиск кода посредством различных программ.

Местонахождение серийного номера

Вне зависимости от выбранного способа вам придётся извлечь магнитолу из гнезда, чтобы узнать серийный номер. Он нанесён вместе со штрих-кодом на бирке, наклеенной на боковой либо верхней части корпуса. Вытащив аппарат, перепишите эти цифры, после чего попытайтесь вычислить по ним пин-код с помощью различных онлайн-калькуляторов в интернете.

Вопрос извлечения автомобильной магнитолы из гнезда не представляет большой сложности и не потребует много времени. А вот последствия могут стать неожиданными для неподготовленного автомобилиста. Отсюда последний совет: отыщите утерянный пин-код до отключения и снятия проигрывателя, дабы сэкономить своё время и нервы.

Штатная мультимедийная система 2190 на автомобиле Лада Гранта имеет множество полезных функций, но это не значит, что однажды вам не понадобится подключить к ней дополнительное оборудование (камеру заднего вида и т.д.) или вовсе снять ее. Например, чтобы заменить более мощными мультимедийными комплексами или, наоборот, установить двухдиновую магнитолу без сенсорного экрана.

В любом случае, вам может потребоваться демонтаж ММС на Гранте, о чем мы сейчас и поговорим.

Автомагнитола кнопочная с козырьком (штатная) на ВАЗ Гранта, Калина 2

Уважаемые покупатели, во избежание ошибок при отправке заводской, штатной 2din кнопочной автомагнитолы 2190- 7900010-20, в строке «Комментарий» указывайте кнопочную или сенсорную, модель вашего автомобиля, год выпуска.

Заводская штатная 2din кнопочная автомагнитола 2190- 7900010-20 устанавливается на автомобили Лада Гранта / Lada Granta в комплектации «Норма».

— хорошая альтернатива для тех, кому физические кнопки удобнее сенсора;

— на фронтальной части магнитолы находятся SD-ридер и USB-порт;

— громкая связь по Bluetooth;

— гармонично вписывается в интерьер автомобиля;

— гладкий ход кнопок, отсутствие люфтов и приятный на ощупь пластик магнитолы;

— подсветка магнитолы зеленого цвета.

Возможности штатной 2din кнопочной магнитолы 2190- 7900010-20 для автомобилей Лада Гранта / Lada Granta:

В правой части магнитолы расположен USB-разъем, предназначенный для подключения следующих устройств:

— USB Flash Card (формат USB 2.0, 3.0 объемом до 64Гб);

— USB Flash Player (объемом не менее 1024Мб);

— USB HDD (Файловая система FAT32);

— Mobile Phone (только в режиме зарядки!).

На левой части расположен разъем для SD и SDHC карт памяти объемом до 32Гб.

Во время проигрывания на дисплее магнитолы отображается вся информация о треке. Выбор источника производится при помощи кнопки «AUDIO».

Штатная кнопочная магнитола 2190-7900010-20 имеет несколько предустановок эквалайзера (Джаз, Поп, Классика, Вокал и Пользователь). Возможно настройка тембра низких частот (НЧ), высоких частот (ВЧ), баланса лево/право и фронт/тыл с регулировкой от -7 до +7 единиц.

Имеется Bluetooth и функция HandsFree, то есть возможно подключить телефон и осуществлять / принимать звонки при помощи магнитолы с выводом звука на аудиосистему.

При помощи Bluetooth возможно прослушивать аудиофайлы, находящиеся на телефоне.

Поддерживаемые форматы:

— MP3 с постоянным или переменным битрейтом, скоростью передачи 32-320кб/с и частотой 44,1/48кГц;

— WMA без защиты DRM с постоянным битрейтом и скоростью передачи 10-320кб/с, с переменным битрейтом и скоростью передачи 32-192кб/с.

Для установки на автомобиль Лада Гранта / Lada Granta заводской штатной 2din кнопочной магнитолы 2190-7900010-20 нужна 2din люксовая консоль:

{product:1121,1122}

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 2din кнопочной автомагнитолы

нажмите, чтобы прочитать

Разговаривать можно по громкой связи или с помощью гарнитуры Hands free. Сотовый телефон в салоне автомобиля Лада Гранта / Lada Granta можно просто положить в удобное место и не трогать до самого конца поездки.

Возможна установка в Лада Калина 2 поколения в варианте комплектации норма и стандарт.

Другие артикулы товара и его аналогов в каталогах: 21900790001020, 21900-7900010-20 .

ВАЗ 2190 / Лада Гранта / Lada Granta, Калина 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить, установить кнопочную штатную магнитолу на автомобиле семейства Лада Гранта.

С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже

Отзывы

Вывод Мнения автомобилистов по функциональности и качеству звучания штатной магнитолы разделились, что очевидно. Каждый оценивает по своим критериям. Одним важно звучание, другим функциональность, третьим управление. Независимо от типа магнитолы: кнопочного или сенсорного образца, качество изготовления хорошее.

Технические характеристики и преимущество ГУ

• Устройство работает под управлением легкой в освоении платформе — OC Android;
• емкостный сенсор распознаёт небольшое прикосновение к дисплею;
• 4-ядерный процессор Cortex TX A9 с тактовой частотой 1600Mhz;
• Поддержка камеры заднего вида с парковочными линями, изображение будет выводиться на экран, обладающий высоким уровнем разрешения;
• 2 USB входа дают возможность использовать одновременно 3G модем и медиа файлы;
• возможность взаимодействия с мобильными устройствами.посредством Bluetooh;
• за счет наличия точки доступа Wi-Fi можно связать ГУ с интернетом
• многополосный эквалайзер с возможностью настройки звучания;
• поддержка сканера OBD для диагностики двигателя;
• вывод изображения с видео регистратора на дисплей магнитолы;
• поддерживает практически все известные форматы воспроизведения аудио и видео;
• позволяет в полном объеме пользоваться потенциалом фирменного магазина Google Play Market, имеющего десятки тысяч доступных для скачивания приложений, (популярные навигационные сервисы, и социальные сети, и разнообразные игры)
• выбирая Android для Lada Granta FL, вы получаете полноценный мультимедийный комплекс, обладающий широкими функциональными возможностями, расширяющий уровень информационного обеспечения водителя, и делающий любую поездку более комфортабельной и безопасной;
• автомагнитола стабильно функционирует в жару и в мороз, а отзывчивый сенсор продолжает реагировать на лёгкие прикосновения;
• штатная магнитола Lada Granta FL поставляется в полном комплекте, в который входит всё необходимое для установки.

Купить головное устройство Lada Granta FL можете на нашем сайте Autotiptop.ru при заказе магнитолы камера заднего вида в подарок.

Специалисты нашей компании устанавливают популярную навигацию Navitel с комплектом детализированных карт по России, Украине и Белоруссии. По ним можно ориентироваться в пути с помощью GPS антенны, при отсутствующем сигнале интернета.

Снимаем магнитолу на Гранте

Весь процесс демонтажа займет не более одной минуты, если вы до этого уже снимали магнитолу. Если для вас это впервые, то небольшие сложности могут возникнуть только с поиском нужных элементов на ощупь, если магнитола не вытаскивается обычном способом.

1. Снимаем пластиковую накладку центральной консоли. Для демонтажа ММС даже не обязательно снимать накладку полностью, достаточно отщелкнуть только верхние фиксаторы с помощью отвертки, небольшого ножа или лопаточки.

2. Слегка оттягивая верхнюю часть пластиковой накладки центральной консоли, отжимаем фиксаторы ММС, которые находятся справа и слева. Чтобы фиксаторы не «садились» на место, необходимо немного тянуть ММС на себя.

3. Освободив фиксаторы, выводим ММС из ниши.

1. Опустить крышку бардачка вниз, вывести из зацепления верхние фиксаторы.

2. Просунуть руку в образовавшийся проем и отсоединить мешающие кабеля. Обратите внимание, что не на всех ММС сейчас устанавливается кабель USB, который выводится в бардачок.

Магнитола демонтирована, теперь вы можете подключить к ней дополнительное оборудование, заменить на другую или просто узнать модель вашей ММС по наклейке, расположенной на задней панели.

Как поставить 2 din в гранту норма или стандарт

Здесь все сложнее. Нужно:

• демонтировать накладку центральной консоли – отщелкнуть крепления, отвести ее вперед и отсоединить кнопки и рукоятки отопителя;
• выпилить вертикальную пластиковую перегородку, которая не даст поставить 2 дин устройство;
• подпилитьпластиковый кожух центрального воздуховода;
• примерить новый блок акустики, при необходимости подогнать крепления;
• установить на проводку переходники из комплекта поставки (если это потребуется);
• поставить устройство;
• если оставляем старую накладку центральной консоли: выпиливаем перегородку, примеряем, ставим на место с подключением кнопок и рукояток, подгоняем декоративную рамку ГУ, устанавливаем;
• если ставим новую накладку на консоль под 2 дин устройство: переносим со старой накладки блок управления отопителем и кнопки, устанавливаем на место, ставим декоративную рамку на ГУ.
