В 2012 году компания АвтоВАЗ объявила о начале производства нового автомобиля малого класса Lada Largus. Модель фактически является версией Dacia Logan MCV первого поколения для отечественного рынка. Считается совместным проектом АвтоВАЗ и Renault, за основу которого была взята платформа B0. В 2020 году автомобиль прошел легкий фейслифтинг, в результате которого обновилась решетка радиатора, с задней части авто убрали шильдик Lada. Серьёзных видоизменений машины не произошло. Основная идея была сохранена, польку автомобиль достаточно популярен и пользуется среди автолюбителей высоким спросом. Оснащают модель бензиновым 1.6-литровым мотором. А вот какие коробки передач установлены на Лада Ларгус, расскажем дальше.
Механические коробки передач Lada Largus
С самого начала производства автомобиль комплектуют МКПП-5. Трансмиссия обеспечивает оптимальную передачу крутящего момента от мотора к ведущим колесам. В зависимости от мощности и крутящего момента двигателя на Лада Ларгус ставят либо механическую коробку JH3 540, либо аналогичный агрегат JR5. Первый вид МКПП предназначен для 5-местного универсала с двигателем K7M под капотом. Есть несколько версий механики JR5:
- JR5551 – для автомобиля в 7-местном кузове и с мотором K7M;
- JR5549 – для версии в 5- и 7-местном кузове и с двигателем K4M;
- JR5517 – для фургона с мотором K4M и K7M.
Принцип работы приведенных выше узлов практически идентичный и заключается в соединении шестерен с различным количеством зубьев. Главная задача – обеспечить изменение крутящего момента в строгой пропорциональности относительно передаточного числа. Есть несколько уровней форсировки двигателей Лада Ларгус: на 84, 87, 102, 105 и 106 лошадиные силы. Различная мощность моторов является следствием производства нескольких модификаций одной 5-ступенчатой механики с определенным количеством зубьев на шестернях и передаточным числом.
Пятиступенчатая коробка передач JH3 143 R109095
Обозначение:
JH – обозначение изготовителя (Japan Honda Motors, Япония);
3 – вариант трансмиссии (пятиступенчатая механическая КПП);
R – сборочный завод (Пакистан);
109095 – серийный номер кузова автомобиля.
Коробка передач – двухвальная пятиступенчатая. Зубчатые колёса прямых передач – косозубые, зубчатые колёса заднего хода выполнены прямозубыми. Все прямые передачи синхронизированы. Зубчатые колёса, расположенные на ведущем валу, выполнены вместе с валом. Подача масла в подшипники скольжения зубчатых колёс, установленных на ведомом валу, осуществляется через осевое и радиальные отверстия вала за счёт центробежной силы при его вращении. Зубчатый венец привода заднего хода выполнен вместе с муфтой включения III
и
IV
передач. Передние опорные подшипники валов – роликовые, задние – шариковые.
Расположение коробки передач по отношению к корпусу автомобиля – поперечное.

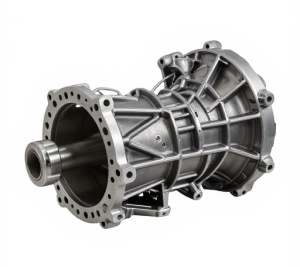

Рис. 1.3. Пятиступенчатая коробка передач (тип JH):
1
,
2
– зубчатые колёса
I
передачи;
3
,
4
— зубчатые колёса
II
передачи;
5
,
6
— зубчатые колёса
III
передачи;
7
,
8
— зубчатые колёса
IV
передачи;
9
,
10
— зубчатые колёса
V
передачи;
11
,
12
– зубчатые колёса привода заднего хода;
14
,
16
– зубчатые колёса главной передачи;
13
,
15
– ведущий и ведомый валы соответственно
1.3.2. Четырёхступенчатая коробка передач а/м «УАЗ» (старого образца)
Коробка передач – четырёхступенчатая трёхвальная. Шестерни привода промежуточного вала второй и третьей передач косозубые и находятся в постоянном зацеплении. Шестерни первой передачи и заднего хода имеют прямой зуб. Включение третьей и четвёртой (прямой) передач осуществляется с помощью синхронизатора 12
. Вторая передача включается с помощью зубчатого колеса первой передачи
16
, которая выполняет в этом случае роль муфты. Первая передача и задний ход включаются непосредственным перемещением шестерён
22
. Шестерни постоянного зацепления и первой передачи выполнены вместе с валом. Все подшипники коробки передач – шариковые. Смазка подшипников скольжения зубчатых колёс осуществляется разбрызгиванием масла при вращении валов.
Рис. 1.5. Четырёхступенчатая коробка передач а/м «УАЗ»:
1
– картер;
2
– зубчатое колесо постоянного зацепления;
3
– подшипник промежуточного вала;
4
– гайка;
5
– промежуточный вал;
6
– заглушка;
7
— крышка переднего подшипника первичного вала;
8
— муфта выключения сцепления;
9
,
13
– ведущий и ведомый валы;
10
— гайка;
11
,
17
– передний и задний подшипники ведомого вала;
12
– муфта синхронизатора;
14
,
15
,
16
– зубчатые колёса Ш, II и I передач;
18
– стопорное кольцо;
19
— болт крепления заднего подшипника промежуточного вала;
20
,
21
– подшипник и ось блока шестерён заднего хода;
22
– блок шестерён заднего хода;
23
– распорная втулка;
24
,
25
– зубчатые колёса II и III передач;
26
— пробка сливного отверстия
1.3.3. Четырёхступенчатая коробка передач а/м «Nissan Datsun»
Коробка передач – четырёхступенчатая трёхвальная. Все зубчатые колёса, за исключением зубчатых колёс 9
и
14
заднего хода, косозубые. Муфта синхронизатора 7 служит для включения
I
и
II
передач (зубчатое зацепление колёс 8 и 13 – первая передача, зацепление зубчатых колёс 6 и 12 – вторая передача). Муфта синхронизатора 4 служит для включения
III
и
IV
передач (зубчатое зацепление колёс 5 и 11 – третья передача, при перемещении муфты влево – блокировка ведущего и ведомого валов для включения четвёртой передачи). Смазка подшипников скольжения зубчатых колёс осуществляется разбрызгиванием масла при вращении валов.
Рис. 1.6. Четырёхступенчатая коробка передач а/м «Nissan Datsun»:
1 – картер; 2, 17 – ведущий и ведомый валы; 3, 10 – зубчатые колёса постоянного зацепления; 4, 7 – муфта синхронизатора I
,
II
и
III
,
IV
передач; 5, 11 – зубчатые колёса
III
передачи; 6, 12 – зубчатые колёса
II
передачи; 8, 13 – зубчатые колёса
I
передачи; 9, 14 — зубчатые колёса передачи заднего хода; 15 – промежуточный вал — шестерня; 16 – корпус
Порядок выполнения работы

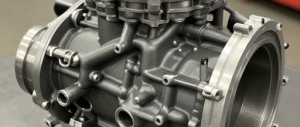

Конструкция 5-ступенчатой механики Лада Ларгус
Конструктивно обе механические коробки передач на Лада Ларгус схожи. В их основе заложена двухвальная схема с синхронизаторами на всех передачах переднего хода. Подобная компоновка предполагает наличие двух параллельных валов – ведущий и ведомый. Во время движения автомобиля и переключения передачи с шестерни первичного вала крутящий момент передается на определенную шестерню ведомого вала. Это работа обычной и простой механики, поэтому в МКПП Лада Ларгус нет каких-либо особенностей. Но между JH3 и JR5, все же, есть некоторые отличия.
Коробка передач JH3:
- включение и выключение передач происходит благодаря муфте, перемещаемой по направляющей втулке с подшипником;
- коробка передач управляется за счет жесткой тяги;
- другие передаточные числа (1 передача – 3.72, 2 передача – 2.04, 3 передача – 1.39, 4 передача – 1.02, 5 передача – 0.79).
Коробка передач JR5:
- сцепление КПП включается и выключается с помощью гидравлического рабочего цилиндра;
- коробка передач управляется за счет двух гибких тросов;
- другие передаточные числа (1 передача – 3.73, 2 передача – 2.05, 3 передача – 1.32, 4 передача – 0.97, 5 передача – 0.82).
Основное преимущество 5-ступенчатой МКПП автомобиля состоит в компактности. Корпус узла изготовлен из алюминия, внутри которого находятся валы с набором рабочих шестерней. С целью наилучшей работы валов их оснастили синхронизационными кольцами. В конструкцию также входят: картер, датчик скорости, рычаг управления, механизм включения передач и прочие детали, являющиеся неотъемлемой частью традиционной механической коробки.
Описание конструкции коробки передач JR5

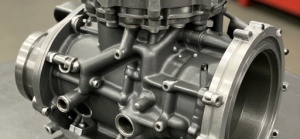

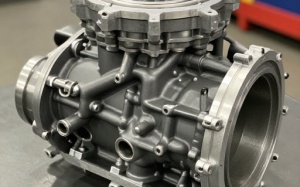

Коробка передач JR5
1 – первичный вал; 2 – сальник привода правого колеса; 3 – картер сцепления; 4 – картер коробки передач; 5 – задняя крышка; 6 – штуцер сапуна; 7 – рым-кронштейн; 8 – рычаг включения передач; 9 – рычаг выбора передач; 10 – датчик скорости или заглушка; 11 – кронштейн крепления тросов управления коробкой передач; 12 – сальник привода левого колеса; 13 – выключатель света заднего хода; 14 – пробка маслозаливного отверстия; 15 – трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 – подшипник выключения сцепления.
Коробка передач – двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.
Маркировка коробки передач нанесена снизу на ее картере.
Корпус коробки передач состоит из трех частей: картера сцепления, картера коробки передач и задней крышки картера коробки передач.
Привод выключения сцепления гидравлический. Подшипник выключения сцепления и рабочий цилиндр выполнены в виде одного узла, который крепится к картеру сцепления двумя болтами.
Картер сцепления и картер коробки передач отлиты из алюминиевого сплава, а задняя крышка стальная, штампованная. Картер сцепления крепится к картеру коробки винтами. При сборке между картерами наносят бензомаслостойкий герметик-прокладку. Задняя крышка крепится к картеру коробки тремя болтами.
Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Шестерни всех передач переднего хода косозубые, а заднего хода – прямозубые. Шестерни 1–4 передач выполнены заодно c первичным валом, шестерня пятой передачи свободно вращается на валу. На заднем конце первичного вала установлен синхронизатор пятой передачи. Вторичный вал полый, по нему подводится масло под ведомые шестерни. На валу расположены ведомые шестерни и синхронизаторы 1–2 и 3–4 передач.
Шестерня пятой передачи установлена на вал на шлицах. Со стороны картера сцепления подшипник вторичного вала роликовый, а со стороны крышки – шариковый. Под роликовым подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала. Все детали, установленные на вторичном валу, стянуты в пакет болтом, ввернутым в торец вала со стороны крышки.
На коробке дифференциала установлена ведомая шестерня главной передачи. В коробке дифференциала установлены два сателлита и две полуосевые шестерни. Сателлиты вращаются на оси, закрепленной в коробке дифференциала.
Полуосевые шестерни соединяются со шлицевыми хвостовиками корпусов внутренних шарниров приводов передних колес.
Механизм управления коробкой передач
1 – трос выбора передач; 2 – трос включения передач; 3 – механизм управления; 4 – рычаг переключения передач; 5 – чехол рычага переключения передач; 6 – рукоятка рычага переключения передач.
Привод управления коробкой передач состоит из механизма управления, установленного в салоне автомобиля на туннеле пола, и механизма переключения передач, расположенного в картере коробки передач. Механизмы связаны двумя тросами: выбора и включения передач.
Механизм управления коробкой передач крепится к туннелю пола четырьмя болтами.
При выборе той или иной передачи трос выбора передач перемещает рычаг выбора передач, который, в свою очередь, устанавливает переключатель передач в пазу соответствующей вилки включения передачи. После того, как передача была выбрана, трос включения поворачивает рычаг, включая необходимую передачу. Трос включения и трос выбора передач – невзаимозаменяемые.
Штуцер сапуна представляет собой пластмассовую втулку, вставленную в отверстие картера
Коробка передач сообщается с атмосферой через сапун, расположенный в ее верхней части.
На штуцер сапуна надет шланг, на верхнем конце которого закреплен пластмассовый наконечник
При техническом обслуживании наконечник на шланге следует несколько раз повернуть для его прочистки. В коробку передач на заводе заливают трансмиссионное масло, рассчитанное на весь срок службы. Уровень масла в коробке передач должен находиться на уровне нижней кромки маслозаливного отверстия, закрытого пластмассовой пробкой.
В статье не хватает:
- Качественных фото ремонта
Источник: https://wiki.zr.ru/139-2_Largus
В статье не хватает:
- Неполный список деталей и расходников
Надежность JH3
Коробка JH3 считается надежным узлом, поэтому до сих пор актуальна на автомобильном рынке. Автовладельцы отдают предпочтение авто с конструктивно простой КПП отчасти по причине её доступного и дешевого обслуживания. Недостатки МКПП сводятся к отсутствию высокого уровня комфорта управления автомобилем. Далеко не всегда переключение скоростей происходит четко и быстро, иногда возникают толчки, дерганья транспортного средства. Конструктивно агрегат полностью изучен, поэтому даже в случае возникновения серьёзной поломки произвести его капитальный ремонт не составит особого труда. Обычно раньше времени разбалтывается рычаг перехода с одной скорости на другую, что и приводит к нечеткому переключению.
Часто владельцы Лада Ларгус с JH3 отмечают шумную работу МКПП и хруст при включении режима заднего хода. Не исключен ранний износ синхронизаторов. Если закрыть глаза на некоторые недостатки, то получим достойную механику, способную пройти без единого ремонта 200-300 тыс. км. Известны экземпляры авто, преодолевшие на JH3 без единого ремонта около 500 тыс. км. Многое зависит и от стиля вождения, и от качества обслуживания. Замена масла должна проходить согласно регламенту прохождения ТО.
Надежность JR5
Сложно в чем-либо похвалить механическую JR5, но и особо упрекнуть не в чем. Сам по себе узел конструктивно простой, часто гудит, четкость переключения передач оставляет желать лучшего. Со временем требует переборки или в тяжелых случаях замены по причине разрушения ключевых механизмов. Нередко автовладельцам приходится разбирать коробку из-за отказа 5-й скорости выключаться. Причина, как правило, заключается в износе пружины фиксации задней передачи. В любой момент она может лопнуть, а один из её фрагментов обычно попадает под вилку включения 5-й скорости. В итоге во время движения водитель понимает, что 5-я скорость не выключается.
Роликовый подшипник с сепаратором из пластика на вторичном валу – еще одно слабое место механики JR5. Сепаратор часто даже на небольшом пробеге разваливается, что приводит к сбиванию в кучу шариков. Как минимум МКПП начинает гудеть, но были случаи, когда шарики попадали между шестернями. Недостаток устранили после модернизации JR5. Многих проблем можно избежать, если соблюдать регламент обслуживания МКПП и пользоваться оригинальным маслом. Желательно каждые 50-60 тыс. км пробега менять рабочий материал коробки. Для замены подходит Tranself TRJ 75W-80. По прохождению 10-15 тыс. км необходимо делать контрольные замеры жидкости. В общем, коробка старая, в меру надежная, но не идеальная. С правильным подходом будет служить долго, ремонтируется без проблем.
Что в результате?
Механические коробки для Лада Ларгус в меру надежные, неприхотливые к обслуживанию, легко ремонтируются. Проблем с поиском квалифицированного автомобильного специалиста, способного перебрать JH3 или JR5, не должно возникнуть даже в небольшом городе. Не стоит обращать внимание на заявление производителя касательно о необслуживаемости МКПП. Специалисты рекомендуют менять масло как минимум каждые 80 тыс. км, в идеале – спустя 60 тыс. км. В случае появления даже небольших неисправностей (стук, треск, издаваемый коробкой, не включаются передачи) стоит сразу отправиться в СТО для комплексной диагностики. Своевременный небольшой ремонт станет препятствием развитию серьёзной поломки, сохранит время, нервы и денежные средства автовладельца.
Lada Largus
Lada Largus
МКПП JH3
МКПП JR5
Трансмиссионное масло Tranself TRJ 75W-80
edit this post
Периодичность замены масла
Для начала рассмотрим, как часто надо менять смазку в трансмиссиях Логанов. В официальном регламенте производитель Renault Logan не указывает сроки периодичности замены смазочной жидкости в машинах 2006, 2014 и других годов выпуска. Смазочное вещество заливается в трансмиссию на весь срок службы транспортного средства.
Когда еще требуется замена смазки:
- если жидкость потеряла свои свойства и не может качественно смазывать детали;
- при появлении вибраций в работе трансмиссии;
- при выбивании рычага переключения передач;
- если от коробки доносится запах гари.
В отличие от АКПП, в которой ATF играет роль рабочей жидкости, в механической коробке передач передач масло служит для отвода тепла и уменьшения износа трущихся пар. Но и в таком режиме работы происходят невозвратные химико-физические процессы, масло наполняется взвесью продуктов износа трущихся металлических поверхностей.
Мы рекомендуем произвести первую замену на 60 тыс. км. В первые десятки тысяч километров пробега автомобиля внутри коробки передач происходит притирка деталей. После периода приработки количество продуктов износа, находящихся в масле, уменьшается, поэтому интервал между последующими заменами можно увеличить до 80-100 тыс. км.
Мы рекомендуем произвести первую замену на 60 тыс. км. В первые десятки тысяч километров пробега автомобиля внутри коробки передач происходит притирка деталей.
После периода приработки количество продуктов износа, находящихся в масле, уменьшается, поэтому интервал между последующими заменами можно увеличить до 80-100 тыс. км.
