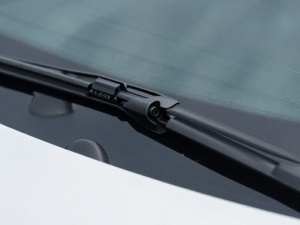

Замена
Процесс замены старых щеток стеклоочистителя на новые не доставляет серьезных проблем
Важно лишь выполнять все действия аккуратно, не сломать пластиковое крепление – идущее в комплекте. Процесс замены включает этапы:
поднимаем дворник вверх, он фиксируется в таком положении – перпендикулярно ветровому стеклу;
далее корпус щетки нужно взять в руку и сдавить, после чего сдвинуть вниз – легкие пошатывания позволят упростить процедуру;
далее щетка просто снимается с рычага.
Процесс установки выполняется обратным способом. Многие модели щеток снабжаются в комплекте специальными переходниками
Использовать их нужно осторожно. Обычно пластик хрупкий
Повредив его будет невозможно установить щетку на место. Что приведет к невозможности её использования
При выборе щетки важно ориентироваться на бренд. На сегодняшний день с хорошей стороны себя зарекомендовали: Bosch, Champion и Denso
Важно своевременно осуществлять замену щеток – так как от этого напрямую зависит безопасность на дороге. В противном случае осадки, попадающие на ветровое стекло, просто не будут убираться вовремя
Инструкция по установке дворников на Калину

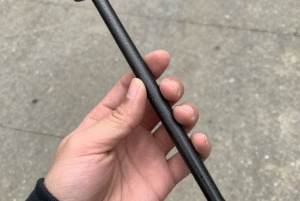

В первую очередь нужно снять щетки и отстегнуть замок на одном из концов стеклоочистителя. После этого потребуется убрать резинки, которые крепятся на каркасе. Но делать это нужно осторожно, так как они могут быть сильно зажаты пластиком.
Теперь следует сопоставить новые резинки со старыми и при необходимости подрезать их. Не рекомендуется использовать для этого нож или плоскогубцы, лучше всего взять ножницы.
Новые резинки нужно плотно разместить на стеклоочистителях. Сделать это можно 2 способами: либо разогнуть клеммы при помощи отвертки, либо постараться просунуть резинки своими силами. При первом варианте существует риск повреждения клемм, а при втором вы можете провозиться долгое время. Каждый решает сам, что ему удобнее. Но если действовать аккуратно и не торопиться, можно попробовать сменить резинки первым методом, сэкономив время и силы.
После размещения резинок нужно зафиксировать замок крепления и легким усилием прижать держатели на каркасе плоскогубцами. Следует действовать аккуратно, так как существует вероятность сломать хрупкий пластик.
Ремонт и замена дворников — достаточно простой процесс, не требующий от владельца автомобиля особых навыков. На это потребуется всего несколько минут. Главное — хорошо разобраться в особенностях функционирования системы. Замена электропривода или затягивание гаечного соединения на редукторе не создаст никаких проблем.
Стоит помнить об осторожности при выполнении всех видов обслуживания стеклоочистителей. Перед использованием дворников в зимний период необходимо убедиться в том, что они не скованы льдом, иначе щетки расцарапают лобовое стекло, что повлечет за собой его замену и лишние денежные траты.
На что обращать внимание при выборе?
Не является секретом тот факт, что от эффективности работы щетки зависит уровень обзорности назад, что особенно актуально при маневрировании в стесненных условиях и при непогоде. При выборе следует склоняться к качественным брендовым изделиям, которые впоследствии не будут издавать раздражающий скрип при трении о стекло и не думать о том, как снять и заменить дворник. Также следует осмотреть целостность рабочего элемента щетки, который изначально не должен иметь трещин и разрывов. Немаловажная роль адресована усилию, с которым прижат задний дворник к поверхности стекла, а также материалу, из которого изготовлен продукт.
Бескаркасные стеклоочистители на Калину
Отличный вариант — комплект Bosch Aerotwin Retrofit AR 601 S (артикул — 3397118907 ). Это пара щёток «родного» размера и крепления. Отлично чистят в любую погоду, тихие, долговечные. Производят их в Бельгии. Узнать больше о Бош Аэротвин .
Неплохой вариант — пара штучных щёток Champion EasyVision Retrofit 600 мм (артикул ER60/B01) и 400 мм (артикул ER40/B01). Они легко устанавливаются и хорошо чистят стекло. Подробнее о Чемпион Изивижн .
Для ценителей рекомендую пару штучных щёток SWF VisioNext: 600 мм (артикул 119860) и 400 мм (артикул 119840). Ассиметричный спойлер, отличная очистка, простота в установке. Подробнее о стеклоочистителях СВФ .
Также обратите внимание на комплект Kamoka (артикул 27E09) — бескаркасные польские стеклоочистители. Почитать подробнее о Камоке .
Возможные неисправности и как их устранить?
Прерывистая работа механизма заднего очистителя является весьма распространенной ситуацией, с которой сталкиваются обладатели Лада Калина универсал. Решение простое – потребуется заменить предохранитель. Он расположен в монтажном блоке, который в свою очередь находится под панелью слева от рулевой колонки. Иногда замена требуется реле, которое можно отыскать в том же монтажном модуле.
Когда задний стеклоочиститель после активации кнопки совсем отказался функционировать, тогда понадобится диагностика электрического привода LADA Kalina универсал. К самому электродвигателю подходит проводка. Здесь необходимо убедиться в надежности контакта на клемме «масса». В большинстве случаев проблема устраняется банальной очисткой контактов от окислов. Если такие манипуляции не дают желаемого результата, потребуется разборка механизма и вероятно замена мотора. Иногда виновником отсутствия функционала очистителя является подрулевой переключатель.
Неполадки в работе дворников
Поэтому рекомендуется постоянно следить за работой дворников и своевременно устранять различные неполадки. Принцип работы дворников прост, а также большинство неполадок можно устранить самостоятельно. Главный вопрос тут состоит в том, чтобы немного знать принцип работы этого узла.
В том случае, когда на Лада Калина плохо начали работать дворники, то изначально нужно проверить монтажный блок, а также целостность предохранителя. Как отмечается, эта причина самая распространенная. Устранить ее может даже новичок. Чтобы заменить предохранитель надо снять крышку с блока предохранителей. Располагается он под рулем слева. На этой крышке есть схема, которая поможет разобраться, где какой предохранитель находится. Его надо найти, проверить и заменить при необходимости.
Прерывающаяся работа
В этом случае внимание надо обратить на реле.

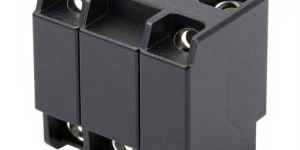

Внешний вид реле дворников
Реле дворников под номером K6.
Схема блока предохранителей
Также, если потребуется, то заменить реле. Расположено оно рядом с предохранителями в монтажном блоке. В том случае, когда реле исправно, то надо проверить привод. Осматриваются все контакты на предмет их окисления. Если потребуется, то они заменяются на новые.
Если и это не помогло, то надо будет проверить тестером всю систему. При этом следует убедиться, что напряжение поступает на клеммы.
Когда требуется замена дворников в Калине?
Со временем владельцы практичных Лада Калина замечают появление на поверхности лобового стекла следов от щеток. Такие «артефакты» создают препятствие хорошей обзорности. В данной ситуации потребуется замена обозначенных компонентов, вероятно, потребуется замена трапеции
Многие бывалые владельцы советуют приобретать бескаркасные щетки, которые, по их мнению, способны «отважно» противостоять температурным перепадам и могут продемонстрировать сравнительно больший ресурс, равный примерно 1,5 миллиона циклов
Перед заменой следует уяснить потребный размер изделий. Для Лада Калина следует приобретать щетку водительской стороны длиной 600 мм, а для зоны стекла напротив пассажира – 400 мм. Для стекла кормы щетка обладает стандартным параметром, составляющим 360 мм. Этот дворник значительно реже подвергается замене, поскольку интенсивность его работы существенно ниже в сравнении с передними компонентами.
Выбор щеток стеклоочистителя
Дворники бывают различных типов в зависимости от их назначения. Их отличают размер, степень морозостойкости и повышенный цикл работы. При выборе стеклоочистителей нужно учесть преимущества и недостатки каждого варианта.
Каркасные щетки обычно изготовлены из металла, но в них располагается большое количество пластмассовых вставок. При частом использовании такие щетки быстро растрачивают свой ресурс и нередко расшатываются. Данные стеклоочистители быстро портятся под воздействием холодной температуры.
Бескаркасные щетки изготавливаются на основе резины и пластмассы, они имеют дугообразную форму. Основным преимуществом таких стеклоочистителей является отсутствие шума и повышенная стойкость к морозам. Бескаркасные дворники служат на протяжении долгого срока. Кроме того, эти стеклоочистители можно легко обновить, необходимо только подобрать щетки подходящего размера.
Стандартные размеры щеток на Ладу Калину:
- дворник со стороны водителя — 600 мм / 24 дюйма;
- дворник со стороны пассажира — 400 мм / 16 дюймов.

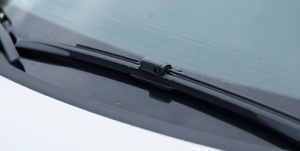

Стандартная длина щетки очистителя
При покупке стоит обращать внимание на то, что некоторые производители округляют размер в см или дюймах.
Каковы же причины поломок?
Наиболее вероятным фактором, вызывающим остановку дворников, является перегорание рабочего элемента в предохранителе. Устранение данной неисправности предполагает совершение простейшего действия – замену плавкой вставки. Она находится в соответствующем монтажном блоке, располагающемся по левую сторону от рулевой колонки. Полезно будет запастись схемой предохранителей, которая поможет без труда отыскать потребную нам вставку.
Когда очистители перестали функционировать в прерывистом режиме, то с большой долей вероятности пришло в негодность управляющее реле. Этот компонент также располагается в ранее обозначенном блоке. Реле при выходе из строя заменяют новым аналогом. Однако заметим, что согласно многочисленным отзывам обладателей отечественных малолитражек сформировалась определенная статистика, свидетельствующая о малочисленности случаев поломок такого рода.
В качестве наиболее частой причины фигурирует разрушение втулок. Они выполнены из пластмассы, поэтому не похвастают длительным ресурсом, который в максимуме достигает трех лет. На процесс разрушения элементов первостепенное воздействие оказывает качественный показатель материала. Здесь единственной действенной мерой будет замена, а для ее осуществления следует обзавестись ремонтным комплектом, который имеется в специализированном торговом субъекте. В данном случае происходит и замена трапеции.
Если владелец Лада Калина обнаруживает неработающий привод очистителей, то это свидетельствует о вышедшем из строя моторчике узла. Для того, чтобы убедиться в данном факте, потребуется удостовериться о поступлении на контакты мотора напряжения от бортовой сети. Эта процедура легко выполняется с помощью обычного тестера. Если питание присутствует, то однозначно меняем мотор.
Преимущества и слабые стороны дворников
Каждому типу щеток свойственны определенные достоинства, и в то же время оба варианта изделий не лишены недостатков. Бескаркасные версии обладают большой долговечностью, ведь для их производства изготовители применяют качественную резину и стойкий для погодных условий пластик. Со временем задняя щетка хоть и изнашивается, однако этот процесс не носит интенсивный характер.
В работе бескаркасные щетки для Лада Калина универсал не издают противных скрипов и не сильно затирают поверхность заднего стекла. Также изделия достойно противостоят натискам температурных перепадов.
Теперь недостатки. Здесь присутствует всего один момент — это завышенная стоимость.
У каркасных щеток кроме металлической основы имеются пластмассовые компоненты конструкции, которые интегрированы в сам каркас. Очистители наделены невысокой стоимостью и широко распространены в торговой сети.
Среди недостатков каркасных вариантов можно выделить их небольшой ресурс. Спустя пару лет использования рабочие элементы такой щетки приходят в негодность и требуют неминуемой замены. Постоянным спутником работы дворника является надоедливый скрип.

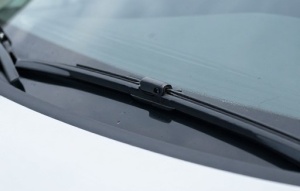

Размер дворников на Лада Калина
Стандартными для Лада Калина являются такие:
- Щетка со стороны водителя – 60 см.
- Щетка со стороны пассажира – 40 см.
Редакционная Калина любезно согласилась попозировать для показа размера дворников
Альтернативные размеры щёток
Некоторые Калиноводы с нашего сообщества меняют щётку пассажирского дворника на 43 см размер.Мы пробовали, тык в притык. Но, можно подрегулировать трапецию, и будет получше. Но нам не понравилось!
Возможные причины неисправности и способы их устранения:
При включенном стеклоочистителе, электропривод не работает:
Перегорел предохранитель:
- снимаем крышку, находящуюся слева от водителя, под рулевой колонкой, под ней расположен монтажный блок;
- на крышке монтажного блока нарисована схема расположения реле и предохранителей автомобиля, находим нужный предохранитель и меняем его в случае необходимости;
Неисправность реле:
Если не работают дворники на Ладе Калина в прерывистом режиме, необходимо поменять реле, находящееся в монтажном блоке, рядом с предохранителями.
Неисправность электродвигателя стеклоочистителя:
- проверяем клемму массы электродвигателя, прикрученную к кузову автомобиля рядом со стойкой;
- зачищаем ее и место крепления;
- устанавливаем на место;
ВАЗ 1117Если это не возымело результата, отсоединяем разъем электропривода стеклоочистителя, находящийся под рамкой ветрового стекла.
При помощи тестера или любой другой прозвонки, проверяем, приходит ли питание на разъем. Если питание приходит, то необходимо поменять электромотор дворников.
Отсоединяем клеммы от аккумулятора. Удаляем декоративные колпачки с поводков. Откручиваем гайки крепления поводков и снимаем их. Снимаем пластиковую решетку под рамкой лобового стекла, открутив болты ее крепления. Открутив, крепление трапеции (два болта и одна гайка), вынимаем электродвигатель из короба и отсоединяем его от трапеции. Устанавливаем новый, повторяя процедуру в обратном порядке.
Если питание не приходит на разъем, необходимо заменить подрулевой переключатель. Отсоединяем клеммы аккумулятора. Снимаем пластмассовый кожух рулевой колонки. Отсоединяем колодку переключателя и нажав с двух сторон на фиксаторы вынимаем подрулевой переключатель дворников. Устанавливаем новый, повторив процесс в обратном порядке. Собираем кожух.
При включении не работают дворники на Калине, но при этом электропривод вращается
Необходимо проверить состояние редуктора и трапеции стеклоочистителя.
Откручиваем пластиковую решетку под рамкой лобового стекла. Предварительно сняв поводки дворников ,отвернув гайки их крепления. Проверяем, вращается ли ось редуктора электропривода стеклоочистителя.
В случае если ось вращается, а трапеция неподвижна, проверяем шлицевое соединение редуктора и трапеции, при необходимости подтягиваем гайку крепления. При сильном износе соединения, необходимо заменить этот узел.
Если у вас не работают дворники на автомобиле Лада Калина, это не повод впадать в отчаяние. Как правило, причиной служит мелкая неисправность. Такая, как перегоревший предохранитель или открутившаяся гайка на шлицевом соединении редуктора и привода стеклоочистителя, которую достаточно просто подтянуть.
Система электропривода стеклоочистителя достаточно надежна и не требует специального технического обслуживания. Достаточно соблюдения элементарных правил эксплуатации. Если в зимний период дворники примерзли к лобовому стеклу, то перед включением стеклоочистителя, необходимо освободить их ото льда. И они прослужат вам, не принося никаких проблем.
Снятие механизма стеклоочистителя полностью достаточно незатруднительная работа, для этого нам понадобится головки на 10 на 13,трещётка, вороток, ключ накидной на 10 и 13 можно использовать и рожковый.
В первую очередь нужно заняться работой по снятию рычагов дворников, и пластиковых накладок, подробная информация по снятию пластиковых накладок можно прочитать здесь: Замена салонного фильтра на Lada Kalina.
Если разобрались со снятием пластмассовых накладок, приступаем к процессу отворачивания болтов крепления трапеции. Для начала откручиваем слева, как показано на картинке.
Потом по центру.
После этого откручиваем гайку с правой стороны для этого лучше вооружиться рожковым ключом.
Все теперь трапецию не чего не держит нужно слегка наклонить её вперёд.
Вынимаем из посадочного места.
Последним штрихом при извлечении является отсоединение питательного штекера моторчика. Делается это просто нужно отогнуть фиксатор штекера, и вынимаем штекер. Для начала нужно отсоединить от кузова, прикреплен штекер на клипсу.
Снятие и установка мотора стеклоочистителя на Lada Kalina
С трапецией моторчик связывают 3 болта и одна гайка. Так вот откручиваем 3-и болтика воспользовавшись головкой на 10.
После этого откручиваем гайку крепления трапеции и вала моторчика.
Можно снимать моторчик, так как креплений больше нету.
Если есть необходимость производим замену трапеции или же моторчика и собираем в обратном порядке.

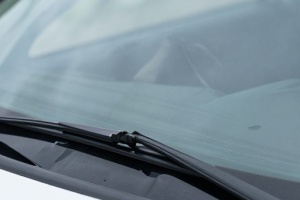

Обслуживание и выбор дворников на Ладу Калину
Дворники спасают от грязи и дождя
Стеклоочистители являются важным элементом любого автомобиля. Они обеспечивают необходимый обзор из кабины во время сильного дождя или снегопада. Передвижение при неблагоприятных погодных условиях с плохо работающими дворниками создает потенциально опасную дорожную ситуацию не только для владельца, но и для окружающих его пешеходов и транспортных средств. По этой причине необходимо постоянно следить за работоспособностью всех деталей личного автомобиля и при необходимости проводить замену щеток стеклоочистителя.
Принцип работы механизма дворников на Лада Калина прост. Если в функционировании устройства возникают определенные сложности, они могут быть легко устранены любым автолюбителем. Главное, немного разобраться в особенностях конструкции системы стеклоочистителей.
Когда плохо работают дворники на Калине, в первую очередь нужно проверить монтажный блок и убедиться в целостности нужного предохранителя. Это является самой распространенной причиной неполадки, которую может устранить даже неопытный водитель. Для проведения замены нужно нащупать и снять крышку блока предохранителей, которая находится под рулевым управлением с левой стороны. На обратной стороне крышки имеется подробная блок-схема, где нужно отыскать необходимый предохранитель и потом заменить его.
Самостоятельное устранение неисправностей
Для этого нужно снять трапецию, которая находится под пластиковой декоративной накладкой под лобовым стеклом. Ремонт стеклоочистителя проводится в следующем порядке:
- открутить и снять щетки стеклоочистителя вместе с поводками;
- открутить и снять пластиковую накладку, для чего понадобится TORX T20, или «звездочка»;
- открутить трапецию, которая крепится к кузову автомобиля гайкой и двумя болтами;
- отсоединить привод стеклоочистителя от аккумулятора;
- снять трапецию вместе с приводом.
Если не снимать трапецию, то при установке втулок можно погнуть шарниры, что приведет к неправильной работе дворников. Поэтому лучше снять всю трапецию и проводить замену не на весу, а с упором.
Разрушенную втулку видно сразу. Ее можно просто удалить с помощью кусачек. Чтобы вставить новую, ее и стопорное кольцо нужно распарить в горячей воде, иначе все это не удастся надеть на шарнир. Прежде чем надеть стопорное колечко, втулку стоит обработать смазкой (например, литолом). Вся работа по разборке — сборке занимает максимум минут 40.
Но если «полетела» центральная втулка, то, скорее всего, придется заменить весь стеклоочистительный механизм. Замена трапеции стеклоочистителя — мероприятие еще более простое, чем процесс снятия и установки новых втулок. Вся работа проводится по алгоритму, описанному выше.
Естественно, полная замена трапеции стеклоочистителя обойдется дороже, чем ремонт стеклоочистителя. Зато это будет надежнее. Новое почти гарантированно прослужит дольше, чем отремонтированное. Хотя некоторые владельцы «Лады» утверждают, что перебранная и отремонтированная трапеция дворников «Калина» вполне может прослужить года два. Что ж, всегда нужно исходить из того, готовы ли вы тратить время или деньги.
