Проверяем новый или старый аккумулятор на исправность

Что это такое

Аккумуляторная батарея играет важную роль в работе автомобиля, являясь одним из основных элементов электрооборудования. АКБ выступает в качестве источника тока при неработающем двигателе. Задача аккумулятора заключается в выполнении нескольких функций, среди которых:

• подача тока к стартеру во время запуска автомобиля;
• питание всех электрических приборов при неработающем двигателе;
• питание всех электрических приборов вместе с генератором при работающем двигателе.

На заметку! Совместная работа АКБ с генератором позволяет обеспечить переходные процессы, которые требуют большого количества тока. К тому же при совместной работе в электрической сети автомобиля происходит сглаживание пульсации тока.

Принцип работы аккумуляторной батареи достаточно простой. Заряженные частицы в аккумуляторе начинают двигаться после подключения к нагрузке. Это и приводит к образованию тока. В время зарядки аккумулятора от зарядного устройства (ЗУ) или генератора частицы начинают двигаться в обратном направлении. Это обусловлено тем, что напряжение заряда превышает напряжение аккумулятора, то есть, его номинальное значение.

Признаки неисправности аккумулятора

О том, что у вас сел или сломался аккумулятор, могут свидетельствовать некоторые признаки, среди которых:

• двигатель стал заводиться очень вяло (стартер плохо крутит). Как правило, это говорит о низком заряде аккумулятора, которого не хватает для поджигания топливной смеси, так как искра достаточно слабая;
• заряда аккумулятора надолго не хватает. Чаще всего с такой проблемой автомобилисты сталкиваются в зимнее время, когда полностью заряженной АКБ хватает только на несколько запусков двигателя. О быстром снижении заряда аккумуляторной батареи зачастую свидетельствует недостаточный уровень электролита.

Машина плохо заводится – признак неисправности АКБ

Игнорировать эти признаки нельзя, так как выйти из строя аккумулятор может в самое неподходящее время, например, где-то далеко за городом. Поэтому при первых признаках неисправной работы АКБ нужно немедленно проводить диагностику.

Использование мультиметра для проверки

Этот прибор востребован не только среди автомобилистов. Он применяется в любой сфере, связанной с электрическими измерениями, в том числе с его помощью можно проверить работоспособность аккумулятора. Многофункциональность подобного инструмента объясняется тем, что в нём объединены одновременно вольт- и омметр, амперметр. Компактный аппарат не занимает много места в машине и постоянно готов к проведению необходимых измерений. Запаса батареи хватает на большой срок, если не забывать отключать её во время перерыва в работе.

Подбирая помощника для ремонта автомобильной электропроводки в домашних условиях, надо учесть такие характеристики:

• Измерение постоянного напряжения производится в диапазоне от 0 до 200 мВ, 2 В, 20 В, 200 В, 1 тыс. В, а переменного — от 0 до 200 В, 750 В.
• Параметры тестирования сопротивления колеблются от 0 до 200 Ом.
• Разбег постоянного тока в большинстве моделей составляет 2, 20, 200 мА.

Рекомендуем: Очистка аккумулятора десульфататором по схеме 555

Эти основные параметры могут быть дополнены различными значениями и функциями в зависимости от модели устройства.

Измерение напряжения аккумулятора

Это важнейший параметр пригодности батареи к работе. Многие водители производят тестирование именно этого показателя в первую очередь Это делается при работающем двигателе. Если на шкале прибора отображаются значения от 13,5 до 14 В, то с этой характеристикой всё в порядке. Повышенные цифры скажут о низком уровне зарядки и подаче с генератора большего количества энергии для поддержания рабочего режима. Этот случай часто встречается в зимнее время, когда неисправная батарея садится в ноль.
Не стоит опасаться краткосрочного превышения стандартных данных. В технически исправном автомобиле уровень стабилизируется в течение 10 минут. Если за указанный период восстановление показателей не произошло, надо обратить внимание на исправность регулятора напряжения или состояние его контактов. В случае окисления их нужно зачистить. Если произошло уменьшение потенциала ниже 13 вольт, стоит задуматься о замене АКБ, так как это показатель неисправности элемента.

Если производить измерения на неработающем авто, следует обратить внимание на такие нюансы:

• Пониженное менее 12 вольт напряжение не пустит двигатель, особенно в холода при загустевшем масле. Коленвал не провернётся из-за недостаточного усилия в подобной обстановке. Нормальным уровнем считается показатель не слабее 13 В.
• Все замеры нужно делать перед началом движения, а не сразу по его окончании.
• Больший заряд поддержит работоспособность батареи более длительный период. При пониженном уровне она быстрее сядет. Поэтому новая АКБ или в близком к этому состоянии сохраняет свою работоспособность дольше.

Заряд и ёмкость батареи

Чтобы проверить аккумулятор автомобиля этим способом, нужен анализ данных мультиметра. Замеры следует проводить через 5 часов после подзарядки или отключения батареи от машины. Данные в этом случае будут более точными. От температуры окружающего воздуха они не зависят.

Рассматривая подобные замеры, следует отметить такие закономерности:

• Показатели разности потенциала в 12,8 В говорят о полностью заряженном состоянии батареи. Большое превышение намекает на серьёзные неисправности.
• На 75-процентный остаток указывает цифра 12,6 В.
• За половину принимается маркировка 12,2.
• 12 вольт скажет о четверти ресурса.
• Всё, что меньше последнего значения, говорит о минимальном запасе.

Информация о ёмкости не менее важна, чем заряд. Протестировать его можно следующим способом:

• Батарея должна быть полностью готова к работе.
• Подать нагрузку на элемент питания. Можно соединить последовательно несколько осветительных приборов.
• Слабое свечение при напряжении 12,4 вольта гарантирует неполадки с запуском двигателя зимой.
• Уменьшение данных ниже 12 В требует замены АКБ.

Подобная проверка аккумулятора автомобиля предоставляет возможность избежать проблем во время старта и движения, а также продлить эксплуатацию изделия.

Кроме того, протестировать ёмкость можно, проверив контрольный заряд:

• Батарея должна быть целиком заполненной.
• Включить её на глубокую нагрузку согласно паспорту.
• В цепь подсоединить прибор.
• Произвести замер времени, которое понадобится, чтобы сила тока снизилась наполовину.
• Если оно совпало с заявленным заводом-изготовителем, то аккумулятор исправен.

Рекомендуем: Аккумулятор Титан для машины и устройство автомобильной АКБ

Замер утечки тока

Для любого, даже абсолютно нового, автомобиля это неизбежное явление. Оно объясняется минимальным потреблением электричества некоторыми потребителями даже при выключенном двигателе. В справочниках можно найти цифры от 10 до 80 мА в зависимости от устройства. Если эти данные больше, то можно говорить о неисправности машины. Идеальным значением считается 60 мА. Более негативно сказывается на состоянии аппаратуры отсутствие ежедневной подзарядки из-за перерывов в эксплуатации.

Прежде чем приступить к получению информации, нужно приготовить транспортное средство к тестированию:

• Обесточить салонное освещение, магнитолу и прочих потребителей.
• Вынуть ключи из замка зажигания.
• Проверить полученную информацию. Превышение показателей более 60 мА даёт повод к поиску цепи, на которую перепадает максимальный расход питания. Это можно сделать методом исключения, снимая по очереди блоки предохранителей.

Эта предварительная процедура позволит получить более точную информацию как о состоянии аккумулятора, так и о цепях электроснабжения.

Порядок проверки утечки таков:

• Установить диапазон измерений на 10 А или 20 А.
• Отсоединить минус батареи.
• Подключить на это место щуп прибора.
• Второй подвести к снятому проводу.
• Результат покажет индикаторное табло или стрелка.

Распространенные причины

Причин неправильной работы АКБ может быть много. Рассмотрим самые распространенные из них:

• невнимательность водителя. Нередко водители оставляют свое авто с включенными электрическими устройствами (магнитола, индикаторы, лампочки), из-за чего аккумулятор быстро разряжается;
• плохое обслуживание устройства. Если не проводить периодическую очистку клемм аккумуляторной батареи, то риск возникновения поломки увеличивается. Также это может уменьшить срок эксплуатации;
• длительное использование. Все детали автомобиля имеют срок службы. Это относится и к аккумулятору. После того, как гарантийный период работы АКБ закончится, в нем могут возникнуть различные процессы (сульфатация, окисление и т.д.);
• низкое качество электрической проводки. Если на автомобиле была установлена некачественная проводка, то со временем она может гнить и протираться, что вызывает короткое замыкание или разряжение аккумуляторной батареи;
• ошибки при подключении электроприборов. Это может ухудшить работу аккумулятора и привести к укорочению длительности его службы;
• плохая работа генератора. Если генератор будет неисправный, то во время работы двигателя он не будет нормально заряжать АКБ. Чтобы устранить неисправность, необходимо проводить диагностику.

Причины неисправности АКБ

В большинстве случаев неисправности аккумуляторной батареи можно предупредить. Для этого нужно своевременно проводить ТО и ремонтировать свое авто только в качественных мастерских.

Способы проверки аккумулятора

Проверить состояние АКБ можно различными методами, среди которых диагностика с использованием нагрузочной вилки, мультиметра, зарядного устройства. Также в процессе проверки проводится внешний осмотр аккумулятора и проверка электролита. Теперь рассмотрим каждый из методов отдельно.

Визуальный осмотр

Внешний осмотр – это первое, что нужно сделать во время проверки автомобильного аккумулятора. На данном этапе можно выявить механические повреждения корпуса, окисление клемм или загрязнение поверхности АКБ. Специалисты рекомендуют проводить такую проверку регулярно, так как чистота аккумуляторной батареи тоже может влиять на ее функционирование. Процедура осмотра не отнимет у вас много времени, поэтому ее можно проводить каждый раз, когда вы поднимаете капот.

Осмотр аккумулятора автомобиля

На заметку! Особое внимание при осмотре необходимо уделять клеммам аккумулятор. Плохое соединение в этих местах может стать причиной активного окисления. Осмотрите также корпус АКБ на наличие механических повреждений, например, трещин.

Если на поверхности аккумулятора вы обнаружили пыль, грязь или масло – удалите их с помощью ветоши. Без регулярной очистки устройство постепенно будет терять заряд из-за образование токопроводящего налета. Это и приведет к ухудшению работоспособности АКБ. Не будет лишним проверить надежность крепежных элементов.

Замена лампы стоп-сигнала

Подробную информацию о замене вы сможете найти здесь. Также вас может заинтересовать наша статься об установке ДХО.

Проверка нагрузочной вилкой

Шаг 1. Снимите крышку с плюсовой клеммы аккумуляторной батареи. Это можно сделать руками, без использования каких-либо инструментов.

Снимите крышку с клеммы

Шаг 2. Подключите плюсовой провод нагрузочной вилки к положительной клемме аккумулятора (той, которую вы оголили). Как правило, на устройстве плюсовой провод окрашен в красный цвет.

Соедините «плюсы» вилки и АКБ

Что такое нагрузочная вилка

Знакомство с прибором начнём с его описания и предназначения.

Для чего она предназначена

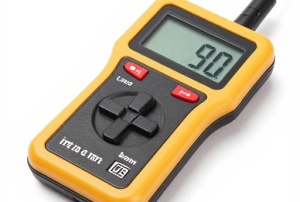

Нагрузочная вилка представляет собой измерительный прибор, с помощью которого можно довольно точно определить степень заряда аккумулятора. Применяется как для 12-вольтовых, так и для 24-вольтовых АКБ. Довольно проста в использовании.

Конструкция

Конструкция нагрузочной вилки может варьироваться в зависимости от модели. Но различать варианты будут лишь дополнительные элементы, расширяющие список возможностей прибора. Основные же составляющие везде одинаковые:

• вольтметр (показывает напряжение, по которому с помощью таблиц определяется уровень заряда аккумулятора);
• резистор (спираль из листовой стали);
• два щупа (с их помощью прибор подсоединяется к АКБ);
• защитный кожух (закрывает спираль).

Что такое нагрузочная вилка, для чего она предназначена

Периодическая проверка автомобильного аккумулятора современной нагрузочной вилкой актуальная для легковых машин с бортовой двенадцативольтной системой. Данный измерительный прибор служит надёжным помощником большинству автомобилистов. Приобрести его можно практически в любом крупном автомагазине.

В состав диагностического аппарата входят такие элементы:

• мощный нагрузочный резистор;
• вольтметр цифровой или стрелочный;
• два щупа.

Снаружи прибор удерживаем за одну ручку. Она выступает из металлического кожуха. На верхней части располагается вольтметр. В качестве резисторов во многих моделях используются спирали (одна или несколько).

Принцип работы устройства достаточно прост. К положительному контакту батареи подключаем через зажим «крокодил» изолированный провод большого сечения. Выходной контакт из вилки соединяем с клеммой «минус» на АКБ, которая имеет дополнительный защитный кожух на большинстве современных батарей.

С тыльной стороны измерителя установлен зажим, помогающий подключить измеритель. Внутри корпуса могут быть накручены на резьбу гайки, которые нужны, чтобы подключать сопротивление в виде спиралей.

Особенности применения устройства

Принцип работы измерительного прибора довольно прост, поэтому его без труда освоит каждый автовладелец. Но чтобы получить правильные данные об уровне заряда аккумулятора, необходимо учитывать некоторые особенности измерений:

• точные данные нагрузочная вилка показывает только в случае, если измерения проводятся при температуре окружающей среды от 20 до 25 °С;
• полюс вилки подсоединяется к плюсу аккумулятора, минус — к минусу;
• контактный щуп прибора имеет свойство нагреваться в процессе работы, поэтому нужно работать очень аккуратно, дабы не получить ожог;
• измерения не должны длиться более 6–8 секунд, и между каждым измерением должно быть 5 минут паузы;
• если обнаружено, что аккумулятор разряжен, то выполните его полный заряд и повторите измерения;
• если аккумулятор обслуживаемый, то при проведении измерений необходимо выкручивать пробки.

Как проверить показатели аккумулятора «быстро и на ходу»

Часто бывает так, что отсоединять аккумулятор от автомобиля и возиться с лампочками и фарами просто не хватает времени. Есть автолюбители, которые очень быстро тестируют свой аккумулятор буквально «на ходу», и такой метод время от времени тоже можно использовать.

Делается это так:

• На незаведенном автомобиле мультиметр подключается к батарее — как всегда, плюс к плюсу, минус к минусу. Следует иметь в виду, что в данном случае могут быть некоторые погрешности показателей прибора. 12,7 В — нормальный показатель, могут быть незначительные отклонения, автомобиль пока находится в покое.
• Теперь заводим автомобиль. Напряжение в момент начала работы двигателя может подняться до 14,6-14,7 В. Идеальный вариант —14 с небольшим, но лучше всего проверить еще под нагрузкой.
• В качестве нагрузки используем часть потребителей тока на борту машины — обычно это фары ближнего света, обогрев задней стенки и печка, заведенная в среднем режиме. Оптимальный и лучший показатель напряжения — 14,6 В.

Такие показатели являются нормой, и от них следует отталкиваться всегда, когда возникает вопрос о том, как проверить аккумулятор мультиметром. Научиться этому совсем не трудно. Важно запомнить необходимые цифры, на которые придется ориентироваться при проведении замеров, и научиться правильно обращаться с мультиметром. Сам прибор для гарантии точных и качественных измерений лучше приобретать не на рынке или с рук, а в специализированных магазинах.

Зачем проверять АКБ вилкой

Проверять состояние аккумуляторной батареи очень важно, особенно если вам в руки попало транспортное средство не новое, а бывшее в использовании.

Данный метод определения заряда аккумулятора является наиболее точным из всех существующих. Простые измерения тестером не отобразят полную картину о состоянии АКБ.

Например, при проверке напряжения тестером прибор показал, что аккумулятор заряжен, но машина не заводится или плохо заводится. Для того чтобы понять причину неисправности батареи, измерения необходимо провести с нагрузкой. Смоделировать необходимые условия, отображающие работу автомобиля, в гараже крайне сложно.

Стартер же сокращает время для замеров до минимума, так как дает высокий ток. Запуск двигателя с интервалом несколько раз подряд может плохо отразиться на состоянии АКБ. Поэтому именно нагрузочная вилка поможет наиболее точно определить состояние аккумулятора.

Другие устройства

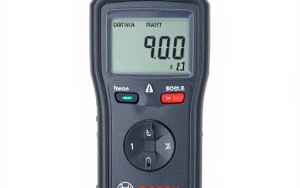

Тестер/анализатор

Тестеры производятся не только для автомобилей, но и для телефонов, ноутбуков и других устройств. Он может быть выполнен в виде зарядки с расширенным функционалом, приложения для гаджета, или внутреннего кода (для ноутбука — адреса) для устройства.

Существуют также и USB-тестеры, которые при подключении к устройству, выводят на дисплей всю информацию о состоянии батареи. Любой из вариантов позволяет провести проверку состояния аккумулятора устройства, и в случаях, когда значения не в норме – вовремя об этом узнать, чтобы в ближайшее время принять меры.

Итог можно подвести следующий: проверить аккумулятор на работоспособность тестером – самый простой и наиболее быстрый способ узнать всё о состоянии АКБ. Благодаря тестерам жизнь автолюбителей существенно облегчается, потому что отпадает необходимость изучать расшифровки значений, снятые другим оборудованием — всё в реальном времени выводится на дисплей устройства, и позволяет за минимальное время определить состояние любого аккумулятора и его работоспособность.

Как правильно проверять

Существуют 2 способа проверки состояния аккумулятора с помощью нагрузочной вилки. Ниже мы подробно опишем каждый из них.

Без нагрузки

Суть данного метода заключается в измерении ёмкости без подключения дополнительной нагрузки. Проводить измерения можно только тогда, когда после выключения мотора прошло минимум 7 часов. В течение этого времени не должен работать и АКБ. Чем длительнее будет промежуток времени, тем лучше.

Приступаем к измерениям:

1. Перед тем как начать тестировать аккумулятор, его необходимо полностью отсоединить от автомобиля.
2. Вилку нужно подключить к клеммам АКБ (плюс к плюсу, минус к минусу).
3. Смотрим на вольтметр и запоминает показатели.

Чтобы понять, сколько вольтметр должен показывать при исправности аккумулятора, нужно посмотреть в приведённую ниже таблицу.

Под нагрузкой

Этот метод тестирования применяется редко, так как может навредить аккумулятору, и используется лишь тогда, когда в первом случае были получены максимальные данные по заряду.

Измерения проводятся следующим образом:

1. К вилке подсоединить дополнительную нагрузку, соответствующую параметрам, прописанным в инструкции.
2. АКБ отсоединить от электросистемы авто.
3. Щупы вилки поднести к клеммам АКБ соответствующей полярности. С помощью кнопки приложить дополнительную нагрузку.
4. На 5-й секунде измерения запомнить показатели вольтметра и сразу же отключить прибор.

Сопоставить полученные данные с ёмкостью аккумуляторной батареи можно по таблице.

Видео: проверка аккумулятора нагрузочной вилкой При работе с нагрузкой необходимо учитывать такие нюансы:

• при соприкосновении контактов со знаком минус возможно появление искр (пугаться не нужно, это нормальное явление);
• повторные измерения можно проводить только через 5 минут;
• нельзя давать нагрузку дольше 5 секунд;
• если и после повторной зарядки аккумулятора напряжение на нём под нагрузкой просаживается, то АКБ считается непригодной для использования.

Как проверить аккумулятор нагрузочной вилкой? Мы знаем!

Что такое аккумулятор знают все без исключения, равно как и о его важности на любом устройстве или транспортном средстве. Нерабочая или севшая не вовремя АКБ может доставить немало хлопот, а также испортить все планы…

Именно поэтому следует всегда следить за состоянием аккумуляторной батареи, а также знать, как правильно проверить ее. Для проверки АКБ есть немало способов, сегодня я расскажу о том, как проверить аккумулятор нагрузочной вилкой. Что такое нагрузочная вилка и как это работает вы сейчас узнаете…

Что такое нагрузочная вилка видео:

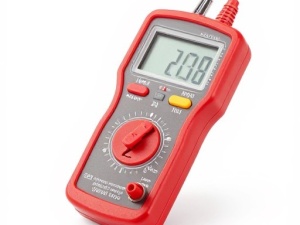

Нагрузочная вилка — это устройство для проверки автомобильных аккумуляторов. Уникальность прибора в том, что он позволяет точно определить уровень заряда АКБ. Вилка проста в использовании, при этом демонстрирует точные показания.

Актуально: Почему кипит аккумулятор и как с этим бороться?

Ее конструкция проста и надежна. В качестве измерителя напряжения выступает обыкновенный вольтметр. Также в устройстве имеется нагрузочный резистор большой мощности (спираль, одна или несколько), корпус, штырь и несколько винтов. Вот собственно и вся конструкция. Все работает следующим образом, к «плюсу» АКБ подключается проводник с сечением от 4 кв. мм, а к «минусу» подключаем металлический штырь, он расположен на задней части корпуса прибора.

С другой стороны устройства располагается зажимное устройство, предназначенное для коммутации прибора и батареи авто. В некоторых экземплярах возможны дополнительные разъемы, позволяющие увеличить нагрузку. Чаще всего нагрузочная спираль одна, однако при необходимости проверки аккумулятора большой емкости одной спирали может быть мало, в таком случае потребуется подключение дополнительной спирали.

Важное примечание! Прежде чем приступать к использованию прибора, следует ознакомиться с руководством по его эксплуатации. Соблюдайте правила безопасности и будьте осторожны, любая неосторожность может привести травматизму. Уделите особое внимание металлическому штырю, во время нагрузки он может сильно нагреваться.

Кроме того, важную роль играет температура воздуха, а также самой батареи. Температура воздуха должна быть не ниже + 20°С. Сама аккумуляторная батарея также не должна быть холодной. При несоблюдении температурного режима возможен глубокий разряд.

Рекомендую: Как выбрать зарядное устройство для автомобильного аккумулятора

Как проверить АКБ нагрузочной вилкой?

Проверка выполняется в два приема. Первый шаг — тест АКБ без нагрузки. Второй — проверка аккумулятора нагрузочной вилкой с сопротивлением.

Теперь более подробно о каждом из них…

Проверка аккумуляторной батареи при помощи нагрузочной вилки без нагрузки необходима для фиксации изначальных показателей уровня заряда АКБ.

1. Первым делом отсоединяется батарея. Должно пройти не менее 7 часов после отключения, очень важно соблюсти этот пункт, и не использовать никак батарею в течении этого времени.
2. Дальше. Подключаем прибор (без дополнительных спиралей) и коммутируем с АКБ, «плюс» вилки подключаем к «плюсу» аккумулятора.
3. После берем металлический штырь (это будет «минус» нагрузочной вилки) и касаемся им к «отрицательной» клемме батареи. Ну и естественно, смотрим на показания прибора. Прибор позволяет понять насколько заряжена АКБ. Если вилка показала полный заряд, тогда переходим к следующему этапу.
4. А понять насколько заряжена батарея можно по следующим цифрам.

• От 12,6 до 12,9 V — АКБ имеет 100% заряд;
• От 12,3 до 12,6 V — заряд 75%;
• От 12,1 до 12,3 V — заряд аккумулятора 50%;
• От 11,8 до 12,1 V — батарея заряжена на 25%.
• От 11,5 до 11,8 V — АКБ полностью разряжена.

Проверка аккумулятора нагрузочной вилкой под нагрузкой производится лишь в случае, если на предыдущем этапе аккумулятор продемонстрировал полный заряд.

Как проверить АКБ нагрузочной вилкой «под нагрузкой»

1. Подключаем дополнительную нагрузку (сопротивление) согласно инструкции, которая прилагается к прибору.
2. Затем выполняем все вышеописанные действия.

Внимание! Время работы прибора с подключенным сопротивлением не должно превышать более 5 сек., а сам уровень заряда берется по истечению этого времени. Также обращаю ваше внимание на то, что во время контакта «минуса» штыря и «минуса» АКБ может возникать искрение, это считается допустимым.

3. Смотрим на показания прибора и делаем выводы. Если напряжение выше 9 V, аккумулятор исправен и заряжен полностью. Если источник питания показал напряжение ниже этого значения, потребуется повторная зарядка АКБ и повторный цикл измерений. Если по итогу повторных тестов аккумулятор не будет держать напряжение под нагрузкой, скорее всего, ее придется утилизировать.

Это важно знать!

• Проверка аккумуляторной батареи нагрузочной вилкой под нагрузкой может негативно влиять на состояние АКБ. Это объясняется тем, что батарея испытывает высокую дополнительную нагрузку несвойственную при обычной эксплуатации.
• Также будьте осторожны со штырем, в процессе измерения под нагрузкой он может серьезно нагреваться. Делайте 5-10 минутные перерывы между замерами для того, чтобы дать штырю остыть.

Кому читать неудобно или просто лень, советую посмотреть данное видео:

vaz-remont.ru

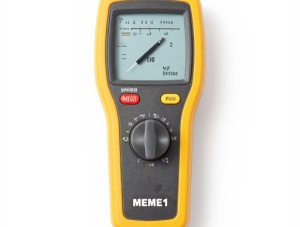

Популярные модели для проверки автомобильных АКБ

Модели чаще всего используемых нагрузочных вилок для тестирования аккумуляторных батарей.

Схема для изготовления

Стандартная схема нагрузочной вилки выглядит так:

• V — вольтметр;
• R — резистор (сопротивление, нагрузка);
• S — ключ;
• стрелочки — контактные ножки.

К вольтметру параллельно подсоединён резистор с подключённым к нему последовательно ключом. Когда ключ разомкнут, вольтметр показывает напряжение на АКБ без нагрузки. При замыкании цепи ключом на АКБ подается нагрузка, и с вольтметра снимаются данные под нагрузкой.

Вилка

Является прибором, с простой, но в то же время надёжной и безотказной конструкцией. Представляет собой вольтметр, выступающий в роли измерителя, и нагрузочный резистор, позволяющий испытывать батарею под нагрузкой.

Корпус состоит из штыря, корпуса и зажимного устройства, служащего для соединения с АКБ.

Узнай время зарядки своего аккумулятора

В некоторых нагрузочных вилках существуют дополнительные разъёмы. Они служат для увеличения нагрузки при необходимости. Имеется одна спираль, но когда появляется необходимость производить замеры АКБ большой ёмкости – количество спиралей может быть увеличено.

Эксплуатация и внешние факторы

Чтобы правильно проверить аккумулятор автомобиля нагрузочной вилкой, необходимо подключить клемму прибора к «плюсу» аккумулятора, а измерительный штырь прибора, подключается к «минусу».

Несмотря на всю лёгкость, необходимо изучить правила по эксплуатации прибора, которая идёт в комплекте с оборудованием.

При использовании необходимо помнить, что вилка имеет минимальный температурный режим в +20 о С, а АКБ не должен быть холодным. При несоблюдении требований возможен «глубокий разряд» батареи. Учитывая вышеперечисленные критерии нужно запомнить, что проверить аккумулятор автомобиля вилкой, не снимая его с авто (но этого делать, крайне не рекомендуется, и лучше снять АКБ), можно только в тёплом климате. При несоответствии температуры, лучше не пытаться снять показатели, не снимая батарею с АКБ.

Важно: нужно соблюдать все правила предосторожности и технику безопасности при эксплуатации устройства – несоблюдение может привести к травмам! Необходимо помнить, что штырь при подаче нагрузки, может нагреваться!

Конструктивные особенности, разновидности приборов

Электрические нагрузочные вилки предназначены для проверки состояния аккумуляторных батарей, а также выполняют тестирование электрогенератора и других компонентов бортовых электросетей.

Стандартный прибор представляет несложную конструкцию, в частности, нагрузочный резистор с высокой мощностью, в котором имеется вольтметр и два щупа. Один из щупов размещается в цельнометаллическом корпусе. Стальной штырь подключается к вольтметру в месте минусового выхода, который расположен на тыльной стороне. Толстый провод выходит от плюса устройства, а зажим находится также на тыльной поверхности. С его помощью подсоединяется нагрузочная вилка к клеммам и две гайки, к которым выполняется подсоединение нагрузочного сопротивления.

Это одни из простейших приборов, которые справляются с быстрой проверкой технического состояния аккумулятора автомобиля.

Нагрузочная вилка позволяет провести ряд измерений:

• напряжение на клеммах батареи под рабочими нагрузками и без них;
• выходное напряжение электрического генератора;
• способность удерживания заряда;
• техническое состояние батареи, наличие замыканий, сульфитация пластин;
• время рабочего ресурса.

Она считается эффективным прибором проверки, позволяющим провести быстрое оценивание состояния аккумулятора и принять решение о его ремонте, дальнейшей эксплуатации или полной замене. Она по праву занимает лидирующие позиции среди инструментов и автомобильных приборов-помощников владельцев автомобилей, систематически диагностирующих все системы и функции четырехколесного друга. Регулярная проверка придает уверенности в завтрашнем дне, благодаря тому, что аккумуляторная батарея не подведет в дороге.

В настоящее время существуют несколько разновидностей приспособлений для проверки АКБ, позволяющих выполнить самостоятельный анализ отдельных компонентов электроцепей транспортных средств. К распространенным моделям относятся ВН-1, НВ-01, разработанные для аккумуляторов емкостью 190 А/ч и напряжением 12 В. Вторая модель считается более совершенной, позволяет проводить измерения с точностью в 2,5%, обладает диапазоном измерения напряжений 0-15 В, широким диапазоном температур и другими характеристиками.

Это интересно: Почему генератор не заряжает аккумулятор — основные причины

Большой популярностью пользуются модели НВ-02, НВ-03. Существенным плюсом НВ-03 являются такие важные характеристики, как точные проведения измерений, достигающие 0,5%, диапазон работы измерений напряжений 0-16 В, оснащение цифровой жидкокристаллической панелью и наличие кнопочных переключателей рабочих режимов.

Проверка

Измерения нагрузочной вилкой проводятся в два этапа:

Без нагрузки

Позволяет проверить аккумулятор нагрузочной вилкой в состоянии покоя: измерить заряд и другие показатели аккумулятора.

Осуществляется в несколько шагов:

1. Извлечение аккумулятора из машины. Батареей нельзя пользоваться минимум 7 часов. Только после этого можно начинать измерения.
2. Нагрузочная вилка подключается плюсовыми клеммами к аккумулятору. Минусы не соединяются.
3. Путём прикосновения штыря (минуса) к отрицательной клемме снимаются показания заряда АКБ. На экране устройства должны высветиться показания заряда, обозначающие:

• 6-13 В – полный заряд;
• 3-12.5 – 75-80% заряда;
• 1-12.2 – 45-55%;
• 7-12В – 20-30%;
• Менее 11.7 В – батарея разряжена.

Внимание: если АКБ заряжен не полностью, то производить замеры с нагрузкой нельзя! Дальнейшие замеры проводятся только при 100% заряде!

Нагрузка

Проверка производится с особым вниманием. Чтобы не допустить ошибок, нужно изучить инструкцию по эксплуатации.

клеммы прибора и АКБ

Происходят замеры в следующем порядке:

1. На приборе подключается дополнительная нагрузка (как это делается, указано в инструкции к прибору).
2. Соединяются положительные клеммы прибора и АКБ.
3. Соприкосновение штыря и отрицательной клеммы (не более 5 секунд).
4. Снятие показаний с дисплея вилки. Значение напряжения имеет определённые рамки:

• Значение больше 9В – аккумулятор полностью заряжен, исправен, и готов к работе.
• Меньше 9В – требуется повторный заряд батареи, после чего необходимо повторно провести измерения с нагрузкой. Если, напряжение осталось меньше девяти Вольт – необходимо заменить АКБ (батарея пришла в негодность).

Силовая вилка для АКБ

Внимание: снятие показаний с помощью вилки может отрицательно повлиять на состояние батареи из-за того, что создаётся дополнительная нагрузка.

Также стоит помнить, что при контакте штыря с отрицательной клеммой возможно искрение – это считается допустимым явлением.

Как произвести измерение аккумулятора нагрузочной вилкой, можно увидеть на видео.

Тестирование нагрузочной вилкой

Узнать степень заряженности АКБ можно и с помощью нагрузочной вилки – устройства, представляющего собой сочетание вольтметра с электрической нагрузкой (обычно это спираль с большим сопротивлением или просто резистор определённого номинала).

Проверка осуществляется по следующему алгоритму:

• температура внешней среды должна быть в пределах 15–25° С;
• провода вилки подключаются к клеммам аккумулятора с соблюдением полярности (провод красного цвета – к плюсовому выводу, чёрного – к минусовой клемме);
• в момент подключения замеряем показания вольтметра;
• ждём 5–6 секунд, фиксируем показания прибора и отключаем нагрузочную вилку.

Цель измерений – имитация включённого стартера, потребляющего на протяжении короткого периода времени от 100 до 200 А. Если батарея была полностью заряженной, после такого теста падения уровня напряжения до 10.2 В говорит о её нормальном состоянии. Если показатель ниже – АКБ находится в неудовлетворительном состоянии, потеряв часть номинального заряда. Так, значение порядка 8.4 В говорит о падении степени заряженности батареи на 75% от номинального показателя.

Другие способы

Проверка аккумуляторной батареи

Существуют методы проверить аккумулятор без нагрузочной вилки: мультиметр или с помощью индикатора заряда, который устанавливается на большинство современных аккумуляторов.

Но измерение мультиметром не является самым точным, и поэтому при снятии показателей возможна погрешность, которая может привести к ошибкам в эксплуатации.

Индикаторы являются показателем более точным, чем измерение мультиметром, но их минус в том, что нельзя определить точный заряд АКБ. Индикаторы цветовые – поэтому, с их помощью, возможно, определить только несколько стадий заряда автомобильного аккумулятора, а не точное значение.

Итогом напрашивается вывод: несмотря на существование других способов измерения заряда АКБ, нагрузочная вилка – один из лучших инструментов. Без вилки замеры производить, возможно, но гарантировать точность вычислений и правдивость показателей тяжело. А это значит, что автовладелец может ошибиться, и вовремя не принять меры к устранению неполадок с аккумулятором, что приведёт к проблемам с эксплуатацией всего авто.
