Воздушная пробка в системе охлаждения ваз 2107

Устройство печки

Как произвести ремонт и тюнинг схемы системы отопления и что делать, если система управления печкой не работает? Перед тем, как вы узнаете, как снимать, разбирать и переделывать агрегат в своем авто, давайте разберемся в устройстве. Отопитель находится в корпусе внутри салона ВАЗ 2107 и фиксируется он на перегородке моторного отсека с помощью четырех шпилек. То место, где отопитель салона соединяется с кузовом, загерметизировано уплотнителем.

Отопительная система для «семерки»

Основные элементы системы:

• кожух вентилирующего устройства;
• радиатора с крышкой воздухопритока;
• кожух вентилирующего устройства с крышкой распределителя воздушного потока.

Воздушный поток, который проходит через отопитель, нагревается и попадает в салон. Печка ВАЗ 2107 оборудуется радиатором, оснащенным двумя шлангами — отводящим и подводящим, которые выведены в моторный отсек и подключены к охладительной системе мотора. Схема дополнена краном, который установлен в подводящую магистраль и предназначен для регулировки поступления антифриза в систему.

Непосредственно под радиатором монтируется вентилятор, электромотор которого расположен за двух эластичных подушках, находящихся в направляющем кожухе. Также схема дополняется дополнительным резисторным элементом, установленным в сеть питания электромотора. Этот резистор позволяет обеспечить более быстрое вращение вентилятора, активировать который можно с помощью регулятора на контрольном щитке. Что касается воздуховодов, которые подведены к кожуху вентилятора, но они направляют воздушный поток не только на дефлекторы, предназначенные для обдува боковых стекол, но и лобового стекла (автор видео — А В ДРУГ).

Управление потоком воздуха осуществляется путем открытия и закрытия крышек, а также заслонок печки. Причин, по которым требуется снятие, ремонт, тюнинг и доработка печки ВАЗ 2107 своими руками, множество. Как правило, все они связаны с тем, что печка плохо греет или не греет вообще.

Основные поломки агрегата такие:

• протекает радиаторное устройство, кран, магистрали или места соединений патрубков;
• не работает регулятор переключения разных режимов работы;
• замена моторчика печки ВАЗ может потребоваться при повреждении проводов с невозможностью их восстановления, иногда провода не нужно менять, достаточно только зачистить;
• не работающий вентилятор печки ВАЗ.

Профилактика воздушных пробок

Чтобы сохранить двигатель в порядке и свести к минимуму риск завоздушивания системы, необходимо помнить первое и самое главное правило – автомобиль нуждается в заботливом внимании своего владельца. И проявлением этого внимания должно стать обязательное ежемесячное техническое обследование системы охлаждения автомобиля.

Впрочем, это требование означает лишь, что вы будете загонять автомобиль на смотровую яму и обследовать места возможных протечек охлаждающей жидкости, масла и прочих жидкостей. Такие профилактические осмотры можно и нужно делать самостоятельно – вы лучше узнаете свой автомобиль. Кроме того, это поможет вам контролировать расходы на техническое обслуживание и отказываться от операций, которые в действительности не актуальны, и научиться отличать таковые от по-настоящему необходимых.

Кроме того, охлаждающая жидкость в вашем автомобиле должна соответствовать требованиям качества и безопасности. Экономить на ней, равно как и на других расходных материалах для вашего авто не стоит. Ведь это – увеличение рисков не только для автомобиля, но и для вас, а также ваших близких. Полная замена охлаждающей жидкости на автомобилях ВАЗ должна производиться не реже, чем каждые пять тысяч километров.

Модернизация отопителя

Каждый автовладелец знает, что на ВАЗ 2107 замена отопителя может быть обусловлена его плохой работой. Но не все решают менять отопитель — большинство владельцев «семерок» принимают решение разобрать, произвести ремонт, тюнинг и переделать отопитель в целом. Схем для тюнинга и ремонта — множество, но нужно учитывать, что в домашних условиях не так легко их реализовать. Без проблем своими руками можно уплотнить стыки магистралей системы с соплами, а также перераспределить потоки воздуха в соответствии с необходимостью (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Однако, такая переделка печки не позволит улучшить микроклимат в салоне. Если вы хотите, что воздух в салоне был более теплым, понадобится увеличить объем воздушного потока с помощью нового радиатора, поскольку заводское устройство не позволит осуществить эту затею. Замена вентилятора необходима и в таких случаях. Наиболее оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и тюнинга отопительной системы такова:

1. Сначала нужно знать, как снять печку. От вас требуется демонтировать нижнюю часть конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
2. Сняв вентилятор, следует осторожно срезать один из так называемых гребней, подающих воздушный поток к ногам переднего пассажира и водителя. Это делается обязательно, поскольку электродвигатель от «восьмерки» значительно длиннее.
3. Демонтируется крыльчатка. Внутри этого элемента необходимо увеличить диаметр отверстия, в которое впоследствии нужно осторожно установить вал. Следите за тем, чтобы новая конструкция могла стать в место установки наиболее надежно.
4. Перед тем, как монтировать новый вентилятор, произведите диагностику его работоспособности.
5. Резистор следует заменить, поскольку именно благодаря этому элементу вентилятор будет работать значительно тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
6. Выключатель вентилирующего устройства также следует заменить. Когда отопительная система будет работать, на него начнет поступать другой ток. Соответственно, со временем эта кнопка может выходить из строя.

Извините, в настоящее время нет доступных опросов.

Народный способ

Этот способ развоздушивания пришёл к нам из народа. То есть логическим путём водители додумали ставить автомобиль под углом так, чтобы воздушный пузырёк при определённых действиях вышел из системы отопления.

Итак, вам необходимо найти горку с небольшим уклоном. Подойдёт и эстакада. Загоните автомобиль на неё таким образом, чтобы передняя часть была как можно выше задней. Пробка пропадёт, если ваш двигатель поработает на холостых оборотах пару минут. Однако этот способ помогает не всегда. Впрочем, этот способ самый дешёвый и простой, поэтому имеет смысл его опробовать. Если он не помог, читайте дальше, как продуть печку на ВАЗ-2107.

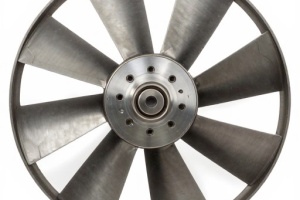

Замена вентилятора

Демонтаж

Процедура сборки вентилятора производится так:

1. Нижний регулятор печки нужно перевести в крайнее положение в сторону пассажира. Снимается контрольный щиток и вещевой ящик с полкой. Также необходимо демонтировать центральную консоль с аудиосистемой.
2. С помощью гаечного ключа выкрутите и демонтируйте тягу, предназначенную для управления заслонкой. Выкрутите гайку, крепящую кожах радиатора системы, а также гайку, которая находится за вещевым ящиком.
3. Отсоедините воздушную магистраль, крепящуюся на кожухе радиаторного узла и демонтируйте кожух вентилятора, а также само устройство.
4. Вытащите резиновые уплотнителе и отключите красный кабель.
5. Используя отвертку, нужно снять стопорное кольцо, которое находится на ведущем вале. Также следует извлечь крыльчатки вентилятора и регулировочные кольца.

1. Демонтируйте вентилятор.

2. Разберите устройство и отремонтируйте.

Ремонт

Разобранный вентилятор необходимо отремонтировать или заменить на новый, более мощный, но специалисты не советуют этого делать, поскольку придется полностью совершенствовать отопительную систему. Что касается непосредственно ремонта, то эта процедура не займет много времени, поскольку все действия, связанные с ним, предусматривают только снятие и сборку механизма. В целом, в этом нет ничего сложного — если нужно заменить крыльчатку или электромотор, это можно сделать без проблем.

Сборка

Как собрать устройство:

1. Сначала монтируются регулировочные кольца вместе с крыльчаткой.
2. Устанавливаются стопорные кольца, подключается обратно красный провод.
3. Вентилирующее устройство монтируется на место установки и крепится с помощью скоб.
4. Подключается центральная часть консоли с аудиосистемой.
5. на место ставится вещевой ящик, контрольный щиток, а также полка.

Распространенные проблемы и способы их устранения

Несмотря на простоту конструкции, система отопления ВАЗ-2107 выходит из строя достаточно часто. Наиболее уязвимыми ее местами являются:

• кран отопителя;
• вентилятор (электродвигатель);
• радиатор «печки».

Кран отопителя «семерки», как и у всех классических ВАЗов, ломается чаще всего. Самая популярная его неисправность – течь, вызванная разгерметизацией корпуса. Решается подобная проблема путем замены запчасти. Ремонт крана в большинстве случаев невозможен.

Еще одной распространенной поломкой является обрыв троса привода. Чтобы его заменить, придется демонтировать кран, ведь добраться до его крепления со стороны запирающего устройства без снятия невозможно. Следует также следить за натяжением троса. Если допустить его провисание, заслонка крана не будет открываться полностью.

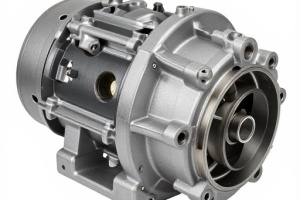

Что касается вентилятора, то и его назвать надежным никак нельзя. Обычно он выходит из строя с наступлением холодов. Причиной неисправности электродвигателя в лучшем случае становятся износившиеся подшипники или щетки, в худшем – обрыв или замыкание обмоток. Исправить ситуацию может ремонт электродвигателя или его замена.

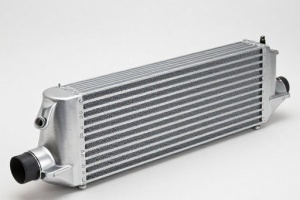

У радиатора отопителя также две «болезни»: течь и засорение. Первая неисправность может быть вызвана либо механическим повреждением, либо же химическими процессами. Сегодня радиаторы изготавливают из алюминиевого сплава, который не отличается особой устойчивостью к техническим жидкостям. И если старые медные радиаторы еще можно было запаять, то современные можно только заменить.

Засорение теплообменника также происходит в результате химических процессов. Накипь постепенно оседает на стенках трубок устройства и со временем ограничивает нормальную циркуляцию охлаждающей жидкости. Это приводит к тому, что нагнетаемый в салон воздух не прогревается до нужной температуры. Избавиться от подобной проблемы можно путем промывания радиатора специальными жидкостями, в крайнем случае – заменой устройства.

Как улучшить проход воздухо на лобовое стекло ваз 2107

В результате этого к ногам подаётся более тёплый воздух, а к остеклению поступает более холодный поток.

Конструктивные особенности

Электродвигатель. Коллекторный электродвигатель вентилятора питается постоянным током, подробнее об электровентиляторах смотрите на сайте.

Для управления частотой вращения вентилятора на приборной панели предусмотрен четырёхпозиционный регулятор. Изменение скорости вращения электродвигателя происходит за счёт подключения или отключения дополнительных резисторов.

При включении двигателя напрямую (без резисторов) частота вращения будет максимальной. Электродвигатель не ремонтируется и при выходе из строя заменяется вместе с колесом вентилятора.

Единственное, что можно сделать для обслуживания двигателя, это при необходимости зачистить коллектор.

Отопитель.

Результаты качественной доработки – тепло и комфорт в вашем салоне

После того как вы проверите рациональное расположение всех новых элементов системы обогрева, необходимо тщательно пройтись герметиком в местах соединения манжет и шланговс корпусом печки. Несложный тюнинг отопителя, позволяющий существенно повысить эффективность обогрева салона, завершен. Теперь вы увидите большую разницу по уровню комфорта в салоне до доработки и после модернизации печки. В частности, это касается не только удобства водителя и пассажиров, но и качества обдува стекол, которые имели свойство запотевать из-за недостаточно мощного потока теплого воздуха.

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

1. Воздуходув. Магистраль направлена на обдув лобового стекла.
2. Крышка притока воздушного потока.
3. Радиаторный узел.
4. Защитный кожух радиаторного устройства.
5. Тяга краника отопительного узла.
6. Отводная магистраль радиаторного устройства.
7. Подводной патрубок радиаторного узла.
8. Кран радиатора. Используется для слива хладагента.
9. Воздуходув.

Поэтому намного лучше и удобнее выполнить полноценную ревизию системы, наладить работу оборудования и получить нормальные функции этой жизненно важной части микроклимата в авто.
