Как проверить датчик дроссельной заслонки ваз 2115

Рестайлинговый вариант знаменитой «ВАЗовской» девятки — ВАЗ 2114 появился в серийном производстве в 2003 году. Поначалу на него устанавливали восьмиклапанный полуторалитровый двигатель ВАЗ-2111, затем был ВАЗ-11183 1,6 литра, а в 2010 году стали ставить двигатель ВАЗ 21126 мощностью 98 л. с. Все эти силовые агрегаты объединяет то, что они являются инжекторными, с впрыском топлива.

Что такое датчик положения дроссельной заслонки, принцип его работы, конструкция?

Работа дроссельной заслонки ориентируется на регулировку давления воздуха во впускной системе. Основываясь на принципе работы клапана, во время того как заслонка открыта – давление в системе сравнимо с атмосферным, после закрытия – в системе образуется вакуум.

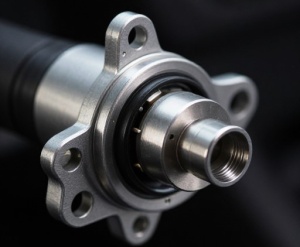

Датчик положения дроссельной заслонки устанавливается в системе питания на оси заслонки и регулирует скорость ее работы. Если рассматривать конструкцию датчика, можно сказать, что это потенциометр, который управляет изменениями напряжения. Прибор относится к резистивным и в его устройстве находится активный ползунок; имеет три вывода: подача напряжения, масса и управление двигателем.

Во время того, как дроссельная заслонка находится в закрытом положении напряжение датчике минимально. Увеличение напряжение происходит пропорционально открытию заслонки, и в крайней позиции достигает порядка 5В. Блок управления двигателем, основываясь на полученных данных датчика, способен дать оценку движениям дроссельной заслонки и, при необходимости, изменяет характер ее работы, изменяя впоследствии момент и количество топливно-воздушной смеси, зажигание.

В некоторых случаях вместо потенциометра устанавливают магнитно-резистивный датчик, который состоит из статичного магнита (размещается на вале заслонки), элемента с электронной чувствительностью из магниторезистивного материала. Считается бесконтактным, поскольку отсутствует механическая связь. Работа бесконтактного датчика основана на магнитных волнах при повороте оси заслонки с изменением сопротивления.

Промывка дроссельной заслонки

В данной статье мы опишем два вида чистки дроссельной заслонки:

  • Поверхностный.
  • Полный.

Эти два вида отличаются степенью сложности очистки, соответственно — качеством.

Поверхностная чистка

Суть данной очистки заключается в том, что мы не будем разбирать полностью весь дроссельный узел, а пройдемся тряпочкой по заслонке и уберём поверхностную грязь.

Для работы нам понадобится:

  • Любое чистящее средство: очиститель карбюратора, спирт, растворитель, бензин, wd-40. Отличаются они всего лишь степенью «выводимости» грязи и все.
  • Тряпка.
  • Щетка.

Первым делом снимаем гофру воздушного фильтра с дроссельной заслонки, берём наше чистящее средство и брызгаем внутрь дроссельной заслонки. Начинаем чистить поверхность тряпкой и щеткой. Так же не забываем открывать саму заслонку чистить её с обратной стороны. На этом наш процесс закончен, обратно устанавливаем патрубок воздушного фильтра и все. Но при данном способе очистки, мы не сможешь полностью прочистить все внутренности дроссельной заслонки, не сможем продуть все отверстия и каналы, поэтому лучше воспользоваться полной чисткой.

Полная чистка дроссельной заслонки

Для выполнения полной чистки заслонки, помимо тряпки и чистящего средства нам понадобится:

  • Плоская, крестовая отвертка.
  • Прокладка дроссельной заслонки (для 1,5л) и уплотнительное кольцо ресивера (для 1,6л) (примерная стоимость 20-50 руб).
  • Ватные палочки.
  • Торцовый ключ на «13».
  • 2 болта М13.

В этом случае нам нужно полностью снимать дроссельный узел и чистить его со всех сторон.

  1. Для того, чтобы снять узел, отсоединяем гофру воздушного фильтра, снимаем патрубки ох. жидкости (в мурзилке рекомендуется перед началом работ слить ох жидкость, но не тратьте на это время, сняв патрубки с дросселя – просто заткните их болтами, чтобы жидкость не выливалась), снимаем патрубок адсорбера.
  2. Отсоединяем крепление дроссельного узла, снимаем тросик газа, вынимаем дроссельный узел. Если вам требуется более подробное описания снятия дроссельного узла, то прочтите статью: Как снять дроссельный узел, заслонку?
  3. Сняв дроссельную заслонку, отсоединяем и прочищаем датчики РХХ (как почистить РХХ), ДПДЗ и полностью моем со всех сторон заслонку очистителем, обязательно продуваем все отверстия сжатым воздухом.
  4. Затем все устанавливаем обратно, не забыв поставить новую прокладку.

Типы датчиков положения ДЗ

На сегодняшний день автомобильная промышленность представляет два типа датчиков:

  • Контактный потенциометр. Используется всеми производителями транспортных средств. В конструкции имеет ползунок и резистивные дорожки. Жестко крепится на патрубке дросселя и соединяется с осью. Работает на основе динамики напряжения, что способствует коррекции ЭБУ подачи топлива. При давлении на акселератор дроссель открывается, что разворачивает ось и перемещает ползунок, изменяя протяжность резистивных дорожек электрической цепочки.

  • Бесконтактный. Производится как альтернативный вариант потенциометра. Работает на основе динамического изменения влияния магнитного поля. Бегунок не контактирует с рабочей частью, поскольку имеет постоянный магнит. На изменения реагирует электронный элемент. Считается, что такие датчики более долговечны и реже ломаются. Однако стоит учесть, что и стоят они на порядок выше.

Считается, что магниторезистивные датчики более долговечны и реже ломаются. Однако стоит учесть, что и стоят они на порядок выше.

Причины возникновения неисправностей

Причины, по которым может потребоваться ремонт либо замена ДПДЗ:

  1. Закислились контактные элементы. Эту проблему сложно назвать поломкой, но она относится к неисправностям, которые можно устранить. При длительной эксплуатации контакты датчика могут окислиться. Это связано с работой ДПДЗ в условиях перепадов температур и воздействии влаги. Для ликвидации проблемы надо демонтировать контроллер и произвести очистку контактных элементов ваткой, обработанной средством WD-40.
  2. Стирание напыления на основании начального отрезка передвижения ползунка. Если резистивная основа удаляется, работа контроллера будет некорректной. Во время передвижения ползунка величина напряжения, которое поступает на управляющий модуль, увеличится. Но в результате стирания этого не происходит, поскольку сопротивление отсутствует. Это приводит к появлению неполадок, иногда происходят сбои в работе управляющего модуля.
  3. Повреждение наконечников на устройстве. Если это происходит, то на подкладке образуются заусеницы, что в итоге приведет к поломке остальных элементов. В некоторых случаях контакты продолжат функционировать, но это продлится недолго, тем более что износ подложки увеличится. При подобных проблемах ползунок и резистивный слой откажутся контактировать, что приведет к неработоспособности мотора машины.
  4. Поломка ползунка. Данный компонент устройства при длительной эксплуатации изнашивается. В результате он может отойти от необходимой траектории, что приведет к неполадкам.

Одна из причин выхода из строя контроллера положения заслонки дросселя показана в ролике канала «Все Сам».

Виды неисправностей ДПДЗ

Проблемы работы датчика дросселя связаны с его конструкторским устройством, и в целом характерны для большей части переменных резисторов. Автолюбители выделяют три основные проблемы:

  1. Износ подвижного контакта или пленочного сопротивления.
  2. Люфт креплений.
  3. Окисление активных контактов.

В процессе работы подвижного контакта и взаимодействии с пленочным сопротивлением возникает постоянное трение, которое при длительном воздействии изнашивает как резистивный слой, так и непосредственно поверхность активного контакта. Практика показывает, что степень износа напрямую зависит от стиля вождения и проявляется крайне неравномерно. Из-за этого только в некоторых местах образуются места, где активный контакт не достает до резистивного слоя, провоцируя исчезновение напряжения на выводе датчика положения дросселя.

В таком случае в старых инжекторных транспортных средствах снижается подача топлива и повышается риск детонации двигателя. В современных инжекторных ДВС система блокирует работу силового узла и активирует индикатор «check engine».

Окисление рабочих контактов возникает исключительно при условии повышенной влажности под капотом. В итоге сопротивление может повыситься, а электрический контакт полностью разорваться.

Возможные неисправности

Датчик контактного типа достаточно надежен, и по замыслам конструкторов должен прослужить не менее 50 000 км. Это в идеале, при усредненных условиях эксплуатации. На практике он часто выходит из строя, не пройдя и половины заложенного ресурса. Как и любая механика, контролер очень требователен к различным зазорам, частоте и скорости перемещения ползунка. Ситуация осложняется трудностью диагностики. Основные признаки неисправности датчика дроссельной заслонки ВАЗ-2110 очень схожи с повреждением многих других узлов автомобиля. Тем не менее симптомы повреждения ДПДЗ могут быть следующими:

  • ухудшение динамических характеристик двигателя;
  • рывки при интенсивном наборе скорости;
  • остановка двигателя при переключении передач;
  • «провалы» при резком нажатии на педаль газа.

Как уже отмечалось, слабым местом ДПДЗ является механический подвижный контакт. Ползунок резистора, перемещаясь по резистивному слою, повреждает его. Тонкое напыление попросту протирается, контакт ухудшается, делая проблематичной дальнейшую эксплуатацию автомобиля. Кроме того, сломаться может и сам подвижный контакт. В этом случае двигатель почти не реагирует на педаль газа.

В любом случае ДПДЗ ремонту не подлежит, да и нет смысла его восстанавливать. Цена датчика не превышает 300 рублей. Правда, прежде всего, нужно убедиться, что неисправен именно он.

Причины и признаки поломок датчика

Определить неисправную работу датчика дросселя можно по нескольким «симптомам»:

  1. Падение общей мощности ТС;
  2. Увеличенный расход топлива;
  3. Поздний отклик после нажатия на педаль газа;
  4. Неустойчивая работа холостого хода;
  5. Разгон сопровождается резкими рывками.

Подобные признаки могут наблюдаться и при поломках некоторых других элементов подкапотного пространства, поэтому перед началом мер по исправлению проблемы необходимо произвести проверку работы ДПДЗ. В целом причин поломок датчика дросселя несколько:

  • Деформация напыления основы в начале работы активного ползунка, из-за чего напряжение выхода не может линейно расти;
  • Неисправность сердечника. Поломка хотя бы одного наконечника провоцирует образование задиров и зазубрин на основе подложки, что приводит к выходу из строя оставшихся наконечников. В результате – контакт полностью исчезает.

Провалы автомобиля при работе на 1–3 передачах могут свидетельствовать о неправильной адаптации дроссельной заслонки или некачественном датчике. Неоригинальные устройства очень зависимы от температуры. Тогда, чем больше корпус подвергается нагреванию, тем чаще меняется выходной показатель.

КАК САМОСТОЯТЕЛЬНО ПРОВЕРИТЬ ЕГО РАБОТУ

Признаки неисправности датчика положения дроссельной заслонки вам уже известны, давайте попробуем собственноручно проверить его работоспособность. Как проверить датчик положения дроссельной заслонки вам поможет расписанный по порядку цикл проверки. Чтобы её выполнить, необходимо иметь тестер, мультиметр или простой вольтметр со шкалой 15-20 вольт.

Порядок проведения проверки будет таким:

  1. Нужно открыть капот и найти ДПДЗ. Ищут его рядом с дроссельной заслонкой;
  2. Для проверки необходим разъём с этого датчика, поэтому его отсоединяют от ДПДЗ;
  3. Теперь в работу подключается вольтметр или другие приборы в режиме измерения напряжения. «Минус» прибора подключают к «массе» автомобиля, а вторым щупом будет проверяться напряжение. Внимательно рассмотрите корпус разъёма и найдите вывод, который обозначен буквой «А».
  4. При включенном зажигании проверяют наличие напряжения на этом выводе. Оно должно быть равно 5 вольт. Если питание есть, то ДПДЗ вышел из строя и подлежит ремонту или замене. Если напряжение значительно ниже 5 вольт или отсутствует вообще, необходимо проверить всю электрическую цепь его питания. Если с ней всё в порядке, возможен выход из строя контроллера.

Проверить работу можно не отсоединяя разъём от ДПДЗ. Давайте разберём и такой приём в работе, как проверить ДПДЗ не отключая его от питания. Цель проверки остаётся прежней, это проверить наличие питающего напряжения на ДПДЗ. При включенном зажигании и подключенном вольтметре, прибор должен показать плавное изменение напряжения от 0,7 до 4 В, если плавно проворачивать пластиковый сектор дроссельной заслонки. Разъём ДПДЗ должен быть подключен, а проверяют питающее напряжение прокаливанием провода щупом измерительного прибора.

Статья в тему: Замена и ремонт стартера ВАЗ 2110

Если имеется омметр, можно проверить сопротивления потенциометра датчика. В этом случае разъём отсоединяют от ДПДЗ, а щупы омметра должны быть подключены к любому неподвижному и подвижному контактам. При вращении сектора стрелка измерительного прибора должна плавно перемещаться. Рывки или скачкообразное движение стрелки прибора, это свидетельство его неисправности.

Заниматься его ремонтом не имеет смысла, так как причины неисправности ДПДЗ ВАЗ 2114 практически всегда заключаются в обрыве токопроводящего слоя. Проще заменить новым.

Производители гарантируют его нормальную работу примерно 50 тыс. км пробега. В настоящее время появились ДПДЗ из города Калуга. Они представляют собой бесконтактное устройство, у которого нет подвижного ползуна, и контакт не истирается. Срок службы такого прибора неограничен.

Когда производится замена ДПДЗ на автомобиле, это благоприятный момент, чтобы выполнить ремонт дроссельной заслонки. Ремонт это будет громко сказано, так как в большинстве случаев всё ограничивается чисткой и мойкой этого узла.

Используйте любую жидкость для чистки карбюраторов, не пропускайте ни одного канала при чистке и всё у вас получится.

Иногда возникает вопрос о том, как проверить новый датчик положения дроссельной заслонки. Это можно сделать при помощи омометра так, как описано выше.

Диагностика работы ДПДЗ

Диагностировать работу датчика и дросселя можно собственными силами. Для этого необходимо под капотом создать легкий доступ к устройству (по большому счету, достаточно снять воздуховоды фильтра с патрубка и убрать шланги вентиляции).

После этого необходимо разъединить контактные провода датчика положения дроссельной заслонки, обнажив три основных контакта (обязательно понимать какой контакт за что отвечает). Далее заводим двигатель и подсоединяем положительную клемму мультиметра к питанию, а отрицательную к массе. После включения тестера и проведения замеров, показатель должен варьироваться от 4 до 6 Вольт.

После выключения зажигания измерения проводят, переключив мультиметр для измерения сопротивления. Тесты проводятся при закрытой заслонке, чтобы получить достоверные данные о сопротивлении между массой и сигналами для ЭБУ. Нормой считаются данные 0,8–1,2 кОм. Подобный тест необходимо повторить при открытом дросселе (норма данных 2,3–2,7 кОм).

Если полученные данные отличаются от диагностической нормы, можно смело делать вывод о неисправности и потребности в замене датчика. Некоторые автомобили имеют собственный эталон показателей. Ознакомиться с ним можно на официальном сайте компании производителя, на форумах или в техническом руководстве ТС.

Порядок снятия и установки ДПДЗ на ВАЗ 2114

Как обычно, сначала стоит представить подробный отчет в видео обзоре.

Видео по замене датчика положения дроссельной заслонки на ВАЗ 2114

Процесс показан вместе с инструкцией по замене РХХ, так как эти процедуры очень похожи.

И ниже в стандартной форме показан фото отчет проделанной работы.

Для начала необходимо отсоединить клемму «-» от аккумулятора, чтобы обесточить питание автомобиля. После этого на дроссельном узле необходимо найти наш датчик и отсоединить от него штекер, предварительно отжав пластиковый фиксатор:

Конечный результат показан на фото ниже.

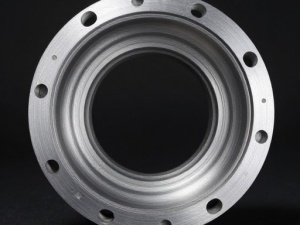

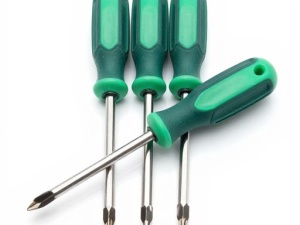

После этого необходимо открутить два винта при помощи крестовой отвертки.

И теперь можно вынимать датчик, так как его больше ничего не держит. Делать это стоит аккуратно, слегка, возможно, провернув корпус ДПДЗ, чтобы он извлекся без проблем.

Перед установкой обязательно проверьте целостность поролоновой прокладки, а также маркировку при покупке нового датчика. Она должна быть такой же, как и на старой детали.

Установка проводится в обратной последовательности и не составит особых проблем.

Цена нового ДПДЗ на ВАЗ 2114 составляет порядка 350-500 рублей в зависимости от производителя данной запчасти.

Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ входит в состав дроссельного узла двигателя. Поэтому, проверяя ДПДЗ, попутно проверьте РХХ (смотрите статью Как проверить РХХ (Датчик холостого хода)?, т.к. в определённых ситуациях они имеют схожие признаки неисправности. Признаки неисправности ДПДЗ и РХХ:

Стоит отметить, что данный датчик отсутствует на новых моделях samara-2 в связи с использованием электронной педали газа.

Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.

Вывод: Если датчик неисправен, то есть два варианта решения проблемы:

Замена датчика положения дросселя и регулировка нового устройства

В большинстве случаев заменить датчик достаточно просто и можно обойтись своими силами. Вся процедура состоит из трех основных частей: демонтаж старого неисправного устройства, установка нового ДПДЗ, сброс ошибки из памяти ЭБУ. В некоторых случаях потребуется произвести регулировку нового девайса.

Действия необходимо проводить при выключенном зажигании, при обесточенном датчике. Раскручиваем два винта крепления, и снимаем разъем с устройства. Ура, старый датчик снят.

Для установки нового датчика необходимо осторожно соединить торец оси дросселя с посадочным местом устройства. Отверстия должны быть совмещены во время поворота устройства по кругу. Далее необходимо вкрутить винты крепления и закрепить разъем.

Чтобы правильно сбросить ошибку из контроллера ЭБУ необходимо оставить отключенные клеммы от аккумулятора не менее чем на 8 часов. Приблизительно за такой срок память контроллера должна обнулиться. Самым надежным вариантом, если первый способ не помог, будет обратиться в сервис, где при помощи мотортестера проблема будет исправлена. С другой стороны, можно рискнуть продолжить использовать транспортное средство в «щадящем режиме», уповая на то, что рано или поздно ЭБУ самостоятельно сбросит ошибку.

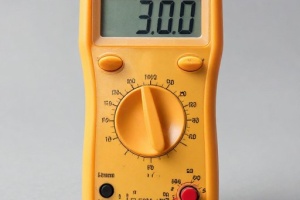

Регулировка ДПДЗ или ка настроить датчик положения заслонки своими руками

После установки нового ДПДЗ на Ланос, необходимо выполнить регулировку устройства. Настройка (ее еще называют калибровка) нужна для того, чтобы обеспечить правильное функционирование элемента. Особенности регулировки основываются на выполнении следующих действий:

  1. Для начала проверяем элемент, и убеждаемся, что он нуждается в регулировке. Для этого измеряем напряжение на контактах датчика. Значение должно быть 0,7В при закрытой заслонке. Если это не так, значит ДПДЗ нуждается в корректировке
  2. Для этого ослабляем винты крепления, и проворачиваем его по часовой стрелке. Если свободный ход при ослаблении винтов отсутствует, значит нужно увеличить диаметры отверстий датчика. Сделать это можно напильником или сверлом с дрелью
  3. Увеличив крепежное отверстие, нужно снова установить элемент на место, и измерить величину напряжения при включенном зажигании. Значение должно составлять 0,65-0,7В
  4. Выставив соответствующую величину напряжения, рекомендуется произвести обнуление ЭБУ путем снятия минусовой клеммы на 15-20 минут
  5. После подключения клеммы нужно включить зажигание на 15 секунд, а затем выключить его
  6. Снова включается зажигание, и запускается мотор

Теперь вы понимаете, что такое регулировка ДПДЗ на Ланосе, и для чего нужно выполнять эту процедуру. После установки бесконтактного датчика заслонки, можно заметить такие улучшения на автомобиле, как улучшение отзывчивости двигателя при нажатии на педаль газа, исчезновение подергиваний и рывков на 1 и 3 передаче, снижение расхода топлива и т.п. Отзывы показывают, что лучше переплатить, и купить бесконтактный датчик положения заслонки, чем каждые 2-3 года осуществлять замену контактных устройств.

Порядок замены ДПДЗ

Если, при наличии неисправности датчика положения дроссельной заслонки на ВАЗ 2114, Вы все-таки, решились на его замену, то Вам необходимо изучить порядок действий, а также, знать правильность регулировки после замены.

Для того, чтоб снять старое устройство, достаточно просто открутить два шурупа, которые крепят его к дроссельной системе. Теперь, датчик можно спокойно снять с оси заслонки. При установке новой детали, внимательно следите за тем, чтоб гнезда подключения были направлены в сторону перегородки подкапотного пространства. После этого, совместите ушки крепления, с отверстиями на корпусе, и закрутит оба шурупа на свои места.

Следующий шаг – регулировка ДПДЗ. Производится она следующим образом: дроссельную заслонку, нужно переместить в открытое положение. Если это сделать невозможно, то это значит, что датчик установлен неправильно. В этом случае, его нужно провернуть на 90 градусов, и заново закрепить.

После того, как устройство будет настроено, присоедините к нему все провода. Перед первым запуском двигателя, обязательно снимите клеммы с аккумуляторной батареи, примерно, минут на 10. Если после проделанной работы, мотор будет работать стабильно, значит неисправности больше нет. Если же признаки некуда не делись, то Вам следует обратится в автосервис, для диагностики электрооборудования.

Датчик дроссельной заслонки ВАЗ 2114 необходим для правильного функционирования топливной системы. Инжектор – это не только рампа с форсунками, но и множество датчиков, исполнительных механизмов, которые отвечают за нормальное функционирование всех систем. Вот об одном из агрегатов и поговорим, рассмотрим особенности ремонта и замены, а также типичные поломки. Как видно из названия, этот датчик установлен на дроссельной заслонке, на ее оси. В основе лежит изменение сопротивления, другими словами, ДПДЗ – это не что иное, как переменный резистор (но существуют и бесконтактные устройства).

Что делать, если после регулировки датчика возникли проблемы с холостыми оборотами?

Если регулировка датчика положения дроссельной заслонки привела к скачкам холостых оборотов, надо выполнить процедуру ознакомления электронного блока с характеристиками нового ДПДЗ.

Задача выполняется так:

  1. Производится отключение клемм от АКБ. Зажимы ослабляются гаечным ключом, после чего надо подождать около 20 минут.
  2. Затем клеммы подключаются обратно. Перед следующим этапом надо убедиться, что заслонка узла закрыта.
  3. Ключ вставляется в замок, и выполняется активация зажигания примерно на 15 секунд. Силовой агрегат не заводится. После этого зажигание отключается.
  4. Затем надо подождать еще около 20 секунд. За это время микропроцессорный модуль сможет запомнить в своей памяти характеристики нового ДПДЗ.
