Замена шаровой на ВАЗ 2110 в гараже


Шаровая опора ВАЗ 2110

Когда начинает стучать шаровая опора на автомобиле, это очень плохо. Бывали случаи, когда вовремя не поменянная шаровая вылетала во время движения автомобиля и колесо просто пахало землю. Чтобы такого не происходило шаровые необходимо вовремя менять. Эта инструкция, а также видео подробно расскажут вам, как делается замена шаровых на ВАЗ 2110 даже в своем гараже.

  • Диагностика шаровой опоры
  • Выбор качественной шаровой
  • Инструменты для работы
  • Замена шаровой опоры
      Снятие
  • Подготовка новой шаровой
  • Установка

Диагностика шаровой опоры

Для такого занятия есть несколько вариантов:

  • Первый вариант – регулярно посещать любимую станцию технического обслуживания и делать там диагностику ходовой части. Цена диагностики обычно около 150 рублей.
  • Второй вариант сделать эту диагностику своими руками. Вот как это делается.
  • Подставьте под автомобиль домкрат, приподнимите так, чтобы колесо оторвалось от земли.
  • Подставьте что-то под автомобиль – не осуществляйте работы на поддомкраченном автомобиле.
  • Возьмитесь за колесо сверху и снизу.
  • Совершайте резкие движения – пошатайте колесо. Верх отталкивайте от себя, а низ на себя и наоборот.
  • Во время шатания колеса будет слышен глухой стук.
  • Попросите товарища пошатать колесо, а сами положите два пальца на соединение шаровой опоры и рычага подвески(см.Ремонт подвески — как выполнить правильно).
  • Если шаровая опора вышла из строя, то будет слышна вибрация в месте приложения пальцев.

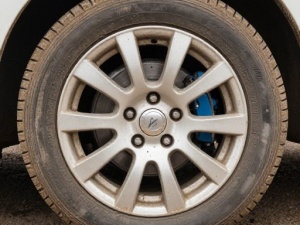

Пошатайте колесо

Помните. Шаровая опора не обязательно меняется в паре.

Можно также сделать предположения на износ шаровой по следующим причинам:

  • По ровной дороге автомобиль движется не устойчиво. Если разболтались шаровые опоры это вполне возможно.
  • Резина на передних колесах имеет значительный неравномерный износ. Хотя это может быть неправильная установка углов развала-схождения, это и не исключает износ шаровой опоры.
  • При попадании колесом автомобиля в ямку слышен глухой стук – это говорит о том, что на вашем ВАЗ 2110 шаровые пришли в негодность.
  • Рулевое колесо стал тяжелее поворачиваться.

Причины и признаки поломок шаровых опор

Перечислим основные причины, из-за которых срок службы шаровых опор существенно сокращается. Вот они:

  • сильнейшие ударные нагрузки. Это главная причина поломки шарнира. И она особенно актуальна, если водитель постоянно ездит по грунтовым дорогам или по дорогам с полуразрушенным асфальтовым покрытием;
  • недостаток смазки. Если водитель не проводит систематическое техническое обслуживание шаровых опор и не смазывает их, то смазка вырабатывает свой ресурс и перестаёт выполнять свои функции. Обычно это происходит в течение полугода. После этого разрушение шарового пальца — лишь вопрос времени;
  • поломка пыльника. О назначении этого устройства говорит его название. Когда пыльник выходит из строя, в шарнирном соединении начинает накапливаться грязь. Со временем она начинает работать как абразивный материал, который постепенно повреждает шаровый палец.

Теперь перечислим основные признаки, однозначно указывающие на поломку шаровой опоры:

  • грохот подвески. Особенно отчётливо он слышится, когда водитель переезжает через «лежачего полицейского» на скорости в 20–25 км/ч. Если подвеска загремела, значит, смазку из шаровой опоры выдавило полностью;
  • при езде на большой скорости одно из колёс начинает качаться из стороны в сторону. Это говорит о том, что в шаровой опоре возник большой люфт. Ситуация очень опасна, поскольку раскачивающееся колесо в любой момент может развернуться почти перпендикулярно корпусу машины. Автомобиль после этого гарантированно потеряет управление, что может привести к серьёзному ДТП;

Выбор качественной шаровой

Можно купить любую шаровую опору в ближайшем магазине и отъездить на ней достаточно долго, но это дело случая. Поэтому давайте рассмотрим, какая должна быть качественная шаровая:

  • Корпус шаровой опоры. Он должен быть сварен из двух частей. С одной стороны должен быть виден шов, с другой – нет.
  • Палец шаровой опоры. Должен быть каленый, серого цвета, должен иметь окалину и никакой краски на нем. Резьба катанная.
  • Прокручиваться шаровая должна с большим усилием, но при этом не закусываться. Часто очень тяжело прокрутить палец руками – приходится брать вороток.
  • В комплекте должен быть пыльник и гайка.
  • Помните – большинство владельцев ВАЗ 2110 ставят себе на автомобиль шаровые марки «Трек». Также неплохие варианты – это БелМаг, Триал-Люкс и другие.

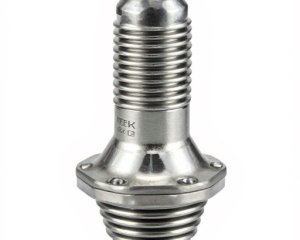

Шаровая опора «Трек»

Инструменты для работы

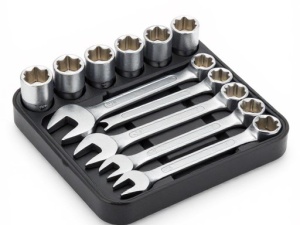

Вот краткий список того, что потребуется, чтобы заменить шаровую опору на автомобиле ВАЗ 2110:

  • WD-40 или аналогичное средство для удаления ржавчины.
  • Головки на 17 и 19, вороток и трещотка
  • Молоток
  • Монтировка
  • Балонник или соответствующая головка для снятия колеса
  • Съемник шаровой опоры

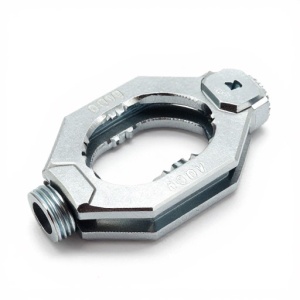

Съемник, подходящий на ВАЗ 2110 шаровая

  • Литол
  • Щетка по металлу

Как проверить состояние детали?

Неисправную шаровую опору можно распознать по глухому стуку, который доносится из ходовой части автомобиля в момент движения по неровному покрытию. Сильный люфт и отклонение авто от прямолинейного курса также являются красноречивыми симптомами поломки. В случае выявления первых признаков, необходимо сразу же прибегнуть к замене шаровых опор.

На автомобилях без гидроусилителя руль станет намного туже поворачиваться в обе стороны. Такой же симптом характер поломке рулевой тяги и наконечников. Но, если проблема именно с шарниром, то для поворота руля необходимо будет применять значительно больше усилий, особенно на предельно низких скоростях, например, во время парковки или начала движения

Если во время поворота транспортного средства возникает сильный скрип, то, вероятней всего, деталь работает без смазки. Смазывающее вещество могло вытечь из-за поврежденного пыльника. Такой шарнир долго не прослужит, лучше всего осуществить его своевременную замену. Многих автовладельцев также интересует вопрос: как проверить шаровую опору без cъёмника?

Статья в тему: Как проверить автомобильный генератор мультиметром

Выполнить такую работу достаточно просто: необходимо вставить плоскую отвертку в промежуток между сошкой поворотного кулака и рычагом. Дальше нужно приложить усилия, и попытаться отсоединить детали друг от друга. За счет этого простого действия можно выявить даже незначительный люфт.

Замена шаровой опоры

Теперь рассмотрим, как делать правильно своими руками замену шаровой опоры.

Снятие

Совет! Не забудьте поставить машину на стояночный тормоз и установить противооткатные башмаки.

Итак:

  • На ВАЗ 2110 замена шаровой начинается с поднятия автомобиля. Это делается с помощью домкрата и подставки.
  • После чего при помощи балонника открутите болты крепления колеса и снимите его.
  • Возьмите щетку по металлу и зачистите место вокруг шаровой опоры, чтобы было легче ее откручивать.
  • Забрызгайте ВД-шкой палец шаровой, чтобы его гайка легче открутилась.
  • Возьмите головку на 19 и длинный вороток. Открутите гайку пальца шаровой полностью.
  • Теперь нам понадобится съемник шаровой опоры. Заведите соединение рычага подвески и шаровой опоры в съемник и выкручивайте шток, пока палец не выйдет из рычага.


Замена шаровой ВАЗ 2110

Совет! Постукивайте молотком по рычагу подвески периодически – вибрация поможет извлечь палец.

  • Если не получилось раздобыть такой съемник, то можно снять шаровую опору при помощи молотка и монтировки.
  • Монтировку необходимо завести между рычагом и поворотным кулаком, упереть в кулак и надавить на рычаг, чтобы создать давление.
  • В это время необходимо молотком наносить четкие и сильные удары по рычагу подвески до тех пор, пока палец не выскочит.
  • Далее монтировкой, в том же положении, необходимо отогнуть рычаг и отвести палец шаровой.
  • При помощи головки на 17 открутите два болта крепления шаровой опоры к поворотному кулаку.
  • Снимите шаровую.

Готово!

Подготовка новой шаровой

Можно и просто так поставить новую шаровую, но лучше будет применить некоторые советы:

  • Смазка. Зажмите новую шаровую опору в тесах.
  • Снимите гайку и пыльник.
  • Наденьте вороток (небольшая трубка, подходящая по диаметру) на палец шаровой опоры.
  • Возьмите Литол или другую смазку и наполните ею корпус шаровой опоры.
  • При этом следует совершать вращательные движения пальцем шаровой опоры, чтобы смазка лучше разошлась в корпусе.

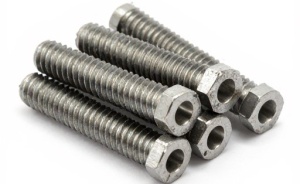

Смажьте шаровую

  • Смажьте болты крепления шаровой к кулаку.
  • Прогоните резьбу на болтах хотя бы гайками.

Помните! Не смазывайте палец шаровой, потому что он будет прокручиваться при попытке закрутить гайку уже непосредственно на автомобиле.

Установка

  • Первым делом зачистите посадочное место под шаровую опору на поворотном кулаке.
  • Прикрутите обратно шаровую к кулаку, используя головку на 17.
  • Монтировкой отогните рычаг подвески и попадите пальцем шаровой опоры в отверстие рычага.
  • Закрутите гайку пальца шаровой опоры.

Внимание! Если палец прокручивается, то необходимо создать нагрузку. Это делается той же самой монтировкой, только давление нужно создавать в обратную сторону.

  • После чего установите обратно колесо автомобиля на место.

Не имеет значения на какой стороне автомобиля менять шаровую – это делается одинаково. Таким же образом как делается замена шаровых ВАЗ 2110, она делается и на других моделях этого семейства. Применяйте эти советы из статьи, просмотрите процесс на фото и это сделает ваш ремонт максимально быстрым и качественным!

Как снять шаровую опору без съемника

Для снятия шаровой, да и вообще разборке подвески необязательно иметь подъёмник или смотровую яму, достаточно небольшого участка земли с плотным грунтом. Перед тем как снять шаровую опору без съемника, надо подготовить инструмент.

Вам понадобится для удобства работы маленький стульчик.

  • Домкрат, лучше два.
  • Противооткатные упоры.
  • Хороший набор инструмента, как накидных, так и рожковых ключей.
  • Монтажка, лучше лом.
  • Молоток.

Порядок работ.

Подготовка.

  1. Въезжаем на место разборки.
  2. Подставляем под задние колеса противооткатные упоры.
  3. Ставим домкрат под автомобиль, при необходимости под домкрат подкладываем прочные ровные опоры в виде досок или крепких кирпичей.

  4. Ослабляем гайки крепления колеса.

  5. Приподнимаем домкратом автомобиль пока колеса не оторвутся от земли.
  6. Выкручиваем гайки крепления колеса, это самый ответственный и опасный момент. Во время снятия, если неустойчиво стоит домкрат, машина может с него соскочить, что чревато несчастным случаем или ещё большей поломкой автомобиля. Да и поднять из такого положения автомобиль затруднительно.
  7. Снимаем колесо и сразу в целях безопасности подкладываем его под переднюю балку.

  8. Берем инструмент.

  9. Откручиваем и снимаем суппорт тормозов. К суппорту может быть прикручен маленьким болтом металлический кожух защиты тормозного диска.
  10. Если не надо менять колодки, убираем суппорт в сторону и крепим его к раме проволокой, веревкой или любым другим способом, чтобы не повредить тормозной шланг и чтобы суппорт не мешал в дальнейшей работе.

  11. Ослабляем гайку крепления рулевой тяги оборота на три.
  12. Вставляем лом так чтобы один конец его упирался жестко, в какую не будь металлическую деталь, сам лом упирался в штангу крепления шарового наконечника рулевой тяги. Давим на второй конец лома в направлении выхода конуса рулевой тяги, ударяя молотком по поворотному кулаку на ступице, выбиваем рулевую тягу.

  13. Откручиваем гайку крепления тяги и убираем её в сторону.
  14. Откручиваем стойку стабилизатора поперечной устойчивости.
  15. При помощи монтажки или второго домкрата ослабляем напряжение в соединении между стойкой и стабилизатором, достаём шаровую стойку.

  16. Откручиваем нижний болт, верхние гайки амортизатора и снимаем его.

Снятие шаровой.

  1. Ослабляем гайку на верхней шаровой опоре.
  2. Вставляем лом, применяя метод выбивания рулевой тяги, делать это надо аккуратно, чтобы не повредить резиновые пыльники на деталях ходовой.
  3. Стучим по ступице в месте крепления шаровой к поворотному башмаку.
  4. Откручиваем до конца гайку шаровой опоры.
  5. Выкручиваем болты крепления шаровой верхнего рычага.
  6. Снимаем шаровую.

  7. Ослабляем гайку крепления нижней шаровой опоры.
  8. Снимаем защитную крышку со ступицы.

  9. Вынимаем стопорное кольцо и регулировочную шайбу с наружной гранаты.

  10. Ставим под нижний рычаг домкрат № 2.
  11. Подымая домкратом нижний рычаг, упираем верхний поворотный рычаг, в верхний рычаг слегка повернув ступицу в сторону бампера, чтобы дать доступ к поворотному рычагу нижней шаровой.
  12. Продолжая поднимать домкратом ступицу, напрягаем соединение шаровой со ступицей.

  13. Не поднимая авто домкратом, молотком стучим по ступице в месте соединения, выбиваем шаровую из места крепления и откручиваем до конца гайку шаровой.

  14. Снимаем, следя чтобы не потерять шайбу, которая находится между подшипником ступицы и гранатой, ступицу.


    Убираем её в сторону, закрыв отверстие с подшипником чистой тряпочкой.

  15. Откручиваем четыре болта крепления шаровой и, повернув её вниз слегка поворачивая в сторону, вынимаем из нижнего рычага.

В ходе разборки проверяем состояние деталей и во время сборки, которая происходит в обратном порядке, меняем вышедшие из строя, на новые детали.
