Подключение камеры заднего вида лада гранта

Как выбрать хорошую камеру. Обзор цен разных производителей

Артикул / наименованиеЦена (руб.)
1.Калина, Калина-2, Гранта (лифтбек), Веста, Приора
(99009916)
от 3000
2.Viori – 264897PRот 2700
3.Лада Гранта Лифтбек LGR-01от 1400
4.CAM-98645236—/—
5.LGR-112—/—
6.Раскладной монитор 4,3 MR-01от 2000

*цены актуальны состоянием на 24.09.18 года.

Технические характеристики задней камеры Гранта Лифтбек:

  • Тип матрицы: CCD (светочувствительная);
  • Угол обзорности: 170°;
  • Разрешение 800 х 600 пикселей;
  • Уровень зума: 0,01 Lux;
  • Формат сторон: 4:3;
  • Градация: парковочные линии на экране (0.5 / 1.0 / 1.5 метра);
  • Влаго и пылезащита: присутствует, уровень IP 67;
  • Яркость: 300;
  • Рекомендуемое напряжение для корректной работы: 12В;
  • Диапазон рабочих температур: — 25° — + 35°;
  • Тип подключения: ISO разъем, с тыльной стороны 2-DIMM магнитолы или отдельного раскладного монитора.

Наибольшей популярностью пользуются гаджеты в ценовой категории до 1500 рублей. Качество отображения картинки, фокусировка, уровень зума на среднем уровне. Конечно, характерна зернистость изображения, видны пиксели, угол обзорности всего 170 градусов.

Камера заднего вида на Гранту Лифтбек в диапазоне до 3000 рублей обладает улучшенными характеристиками, качеством вывода картинки, углом обзорности в 180°. Несмотря на достойные параметры, гаджеты указанной ценовой категории не по карману для большинства автовладельцев.

Как установить камеру заднего вида на Гранту

» » Волжский автомобильный завод не практикует установку камеры заднего вида на свои автомобили, поэтому данным процессом занимаются владельцы машин.

Viori – 264897PR от 2700 3. Лада Гранта Лифтбек LGR-01 от 1400 4. CAM-98645236 —/— 5. LGR-112 —/— 6. Раскладной монитор 4,3 MR-01 от 2000 *цены актуальны состоянием на 24.09.18 года.

Сегодня мы расскажем как установить камеру заднего вида на Лада Гранта своими руками. Потребуется: камера заднего вида, спица (проволока) для протягивания проводов, крестовая отвертка. Самый простой способ установить камеру заднего вида на Гранту – это закрепить ее на саморезы к бамперу над номерным знаком.

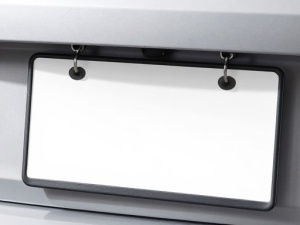

для этого совсем не обязательно. Чтобы протянуть проводку камеры в багажник потребуется снять левую подсветку номера, а затем протягиваем провода через резиновую заглушку, используя длинную спицу.

Снять бампер на Лада Гранта придется только в том случае, если Вы решили установить камеру заднего вида внутри бампера. Такое размещение камеры будет более надежным, но и время на установку будет увеличено. Напомним, что в предыдущей статье мы рассматривали .

Лада Гранта Люкс › Бортжурнал › Установка камеры заднего вида!

Мой вариант

Вот и я установил на своей машине камеру заднего вида!Существует несколько вариантов ее установить. Нужно придумать место ее размещения, и определить способ подключения. Поэтому подойти к этому процессу нужно последовательно и взвешено.Для начала надо выбрать камеру!Изучив информацию о камерах которые есть в интернет магазинах я остановил свой выбор на Меня устроило в ней, то что она устанавливается в бампер и имеет некую степень свободы с фиксацией.

Миниатюрные размеры.(особенно если вынуть из корпуса в котором она вращается.) А также в описании говорилось о хорошем качестве картинки.

И я доверился этой информации чисто интуитивно. Хотя там есть и фото! И вот выбор сделан и камера у меняв руках.Разъем камеры не зачищенные провода, а герметичный разъем. ( и 5 метров провода в придачу, с обратным разъемом и тюльпаном Видео выхода на другомконце)Дело было зимой, а гаража теплого нет пока!

Порядок действий при установке задней камеры на Гранту лифтбек

  1. Помещаем машину на ровную площадку.
  2. Демонтируем обшивку задней двери.
  3. Снимаем пороги водительской и пассажирской двери с левой стороны.
  4. Прокладываем колодку с проводами от центральной консоли к крышке задней двери.
  5. Демонтируем саблю – спойлер.
  6. Монтируем крепление.
  7. Подключаем проводку к магнитоле 2-DIMM.

Порядок может отличаться от приведенного выше. В том случае, если владелец не желает выводить изображение на штатную магнитолу. В таком случае используют раскладной монитор. Место фиксации произвольное.

Подготовительный этап

Проверяем наличие:

  • изоляции;
  • отвертки с разными наконечниками;
  • пластиковой лопатки для пластика;
  • колодки с проводами;
  • переходника — разъема типа ISO.

Демонтажные работы

  • снимаем пороги с левой водительской и пассажирской дверей;
  • складываем задний ряд сидений;
  • снимаем верхнюю обшивку салона и багажного отсека;
  • выкручиваем крепления, снимаем саблю — спойлер с крышки багажника.

Прокладка проводов, запитка от цепи

Прокладываем проводку от центрального канала консоли к крышке багажника по следующему маршруту:

  • место фиксации штатной магнитолы,
  • нижняя часть торпеды в левой части под рулевым колесом,
  • пороги,
  • стойка задней двери,
  • крышка багажного отсека.

Подключение к цепи питания от плюсового кабеля фонаря задней передачи. В Лада Гранта Лифтбек он зеленого цвета, расположен в багажном отсеке в правой части. Запитка производится путем спайки, скрутка также допустима, при условии качественной изоляции места соединения.

Лада Гранта Лифтбек [Алмаз] › Бортжурнал › Камера заднего вида.

Установка.

Часть 1. Подготовка.Читаем БЖ других грант и понимаем, что нужны контакты для ММС.

Синяя колодка на люксах уже имеется, поэтому смело покупаем разъем с примерно подходящими контактами. Опытным путем устанавливаем, что контакты разъема MF-2*01F (цифры могут быть разными) отлично подходят — контакты защелкиваются внутри колодки и электрический контакт тоже вроде хороший. Разъем этот также используется в компьютерных блоках питания.

. Еще можно купить разъем RCA (аля тюльпан) для подключения видео выхода камеры, а можно просто припаяться. В этом мне помог , который я также купил у китайцев.Разъем MF-2*01FОбжал и припаял провода.Распиновка разъема Mini-ISOЧасть 2.

Покупка камеры. Про эту камеру наверно уже все грантаводы знают.

. Я думал, что она пластиковая.

Оказалось металлическая.Камера с Али.Часть 3.

Подключение проводки, установка штатной обшивки

После установки камеры соединяем плюсовой кабель с проводкой фонаря. Колодку с проводами укладываем в гофру из огнеупорного материала, крепим обшивку.

С тыльной стороны 2-DIMM магнитолы к miniISO разъему подключаем:

  • черный провод: масса;
  • красный: питание 12Вольт от фонаря заднего хода.

На штекере обозначения: контакт 16 и контакт 19, соответственно. Для штатной магнитолы ММС дополнительной прошивки не требуется. Экран автоматически переключается в режим «камера» при активации задней передачи. Запускаем двигатель, активируем «R» передачу, на экране штатной камеры заднего вида появляется изображение.

Установка камеры заднего вида на Лада Гранта, Калина, Приора и Веста

125 162 Трудно представить современный автомобиль без камеры заднего вида.

ММС.Для меня самой сложной частью во всем процессе установки было снятие подковы с панели.

АвтоВАЗ это понимает, поэтому оснащает «люкс» комплектации Лада Веста таким аксессуаром. Далее рассказывается, как установить камеру заднего вида на «Гранту» лифтбек и подключить ее к штатной магнитоле (ММС), но подобная инструкция подойдет и для других автомобилей Лада. Комплектации «Люкс» автомобилей Лада Гранта, Калина 2, Приора и Веста имеют , поэтому процесс подключения и настройки камеры идентичен.

В ходе установки камеры могут быть отличия в зависимости от типа кузова (хэтчбек, универсал, седан, лифтбек), но они незначительные.

Потребуется: камера заднего вида, см. . (для Lada Vesta артикул 8450008028 — это камера старого образца, в ней имеются статичные линии для парковки и 8450031912 — камера нового образца, устанавливается и в седаны с сентября 2020 года — не имеет статичных линий парковки (линии рисует уже ММС))

Лада Гранта Платина › Бортжурнал › Устанавливаем камеру заднего вида на Гранту!

Добрый вечер ребят!Вот она как я ждал эту посылку с али-экспресс!Начал я задумываться о парктронике, типо удобно и прочее и делать легко, но увидел как устанавливают камеру, а это сделать ещё проще даже и вещь то гораздо лучше парктроника этого.Вот заказ с китая и пришло ровно через месяц.Вчера бегом принялся за дело по её установке!Вот днём.Считаю достаточно видноВ комплекте шло зеркало заднего вида с экраном 4.3д., сама камера с 4я диодами для подсветки и провода для установки.Пришлось купить один провод одножильный чтобы кинуть питание на экран с багажника.Ждёт родного местаСначала я камеру закрепил над номером, а далее просунул проволоку, снял фару правую, привязал провод к проволоке и вытащил из бампера и в салон.Примерно так это выгляделоСоединил тюльпаны от камеры и они оказались что будут в бампере, пришлось их изолировать изолентой, а потом обматать полностью моделином, чтобы

Отзывы

Положительные
1.Виталий, 41 год: подключал камеру к штатной магнитоле, ничего дополнительно не прошивал. В общей сложности потратил полчаса времени. Покупал китайскую Viori – 264897PR.
2.Геннадий, 33 года: картинка при сдаче назад хорошая, маркировка расстояния. При недостаточном освещении пользовался боковыми зеркалами для объективности данных.
3.Сергей, 31 год: работаю таксистом, много времени провожу в дороге. Чтобы максимально быстро доставить / забрать клиента необходимо лавировать в ограниченном пространстве дворовых территорий. Камера незаменимый помощник.
4.Кирилл, 39 лет: товарищ рекомендовал камеру заднего вида Viori – 264897PR. Установил, пользуюсь больше месяца, нареканий нет.
5.Максим, 42 года: на день рождения получил подарок от сына, установили своими силами. Освещение хорошее, угол обзорности достаточный.
Отрицательные
1.Виктор, 38 лет: изображение на штатной магнитоле мне не понравилось, дополнительно купил раскладной монитор, установил на торпеде. Качество хорошее, зернистости нет.
2.Дмитрий, 29 лет: вместе с камерой заднего вида купил раскладной монитор, так как изображение на родной магнитоле плохое. Пользуюсь два месяца, нареканий нет.
3.Василий, 27 лет: покупал машину со встроенной камерой заднего вида. Качество изображения на «родном» экране не понравилось. В магазине приобрел раскладной монитор.

Вывод Штатный экран выводит изображение от камеры заднего вида с разрешением 800 х 600 пикселей. Очевидно, что это не формат HD 1920 х 1080, но картинка вполне разборчива. Желающие повысить качество вывода могут дополнительно приобрести переносной монитор за отдельную плату.

Lada granta — установка камеры заднего вида.

Подключение Общая схема подключения камеры заднего вида: В багажнике подключаем камеру к проводке заднего фонаря:

  • +12В к зеленому проводу (задний ход)
  • «масса» к черному

К магнитоле подключаем разъем miniISO, расположение проводов в синей колодке следующее:

  • Массу (внешняя часть тюльпана) разъема к контакту 16.
  • Плюс (центральная часть) разъема к контакту 19.

Стоит отметить, если ММС была установлена на автомобиль в комплектации «норма» или «стандарт», тогда потребуется дополнительно подвести +12В с заднего хода к контакту №1 разъема А1 магнитолы. Процесс также показан на видео: Настройка штатной ММС Прошивка магнитолы не требуется, достаточно только активировать камеру заднего вида. Для этого следует скачать программу ( Чтобы скачать файлы нужно авторизироваться на сайте) и скопировать ее на съемный носитель (USB Flash).

Выберите камеру заднего вида для седана Prioru

В определенном смысле жизни владельца автомобиля может помочь заводское оборудование его железной лошади. Дело в том, что Lada Priora Suite уже предлагает парковочные датчики и мультимедийное устройство с жидкокристаллическим экраном для отображения видео. В другой ситуации они будут приобретаться отдельно: монитор является обязательным, и датчики уже доступны.

Камера заднего вида может быть:

  • универсальный, предполагающий установку для ряда автомобилей разных марок и кузова (седан, лифт, хэтчбек, универсал и т. д.);
  • ориентированной на конкретную модель авто, где это четко указано.

Камера заднего вида для седана Prioru может быть либо черно-белым, либо цветным. Пусть версия b / w и может показаться устаревшей, но здесь вы можете увидеть несколько очевидных преимуществ. Это более низкая цена и повышенный контраст в мрачной или мрачной погоде на дороге.

Читайте

Камера заднего вида Lada Priora

Одна камера от другой также отличается разрешением экрана, отображаемого на экране. Разрешение не указывается в пикселях по длине и ширине, но в параметре TVL стандарт видеовещания определяет количество горизонтальных линий, из которых создается изображение. Для автомобильной видеокамеры значения в 400-420 ТВ-линиях более чем достаточно.

НАСТРОЙКА ШТАТНОЙ ММС

Прошивка магнитолы не требуется, достаточно только активировать камеру заднего вида. Для этого следует скачать программу (ссылка на сайте лада.онлайн) и скопировать ее на съемный носитель (USB Flash).

  • Переходим на рабочий стол (WinCE). На экране магнитолы удерживаем кнопку «Настройки», затем «Выход» и «Рабочий стол».
  • Запускаем программу. Мое устройство — USB disk — Папка с программой — Запускаем файл CamOnOff.
  • Разрешаем использовать камеру. Нажимаем на соответствующую кнопку. Закрываем программу, она и флэшка больше не потребуется.

Кстати, весь процесс также показан на видео:

Проверяем работу камеры заднего вида, включая заднюю передачу.
