Как разобрать дверь багажника Нива Шевролет

В статье рассмотрим разборку двери багажного отделения автомобиля Нива Шевролет.

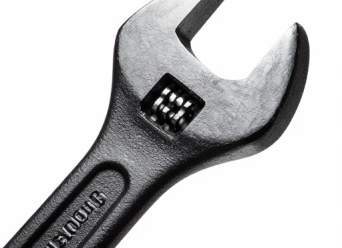

Для выполнения задания нужны ключи: ключ TORX T20, T40, набор отверток, ключ на 8, 10, 13, головки на 8, 13.

Снятие обивки двери багажного отделения

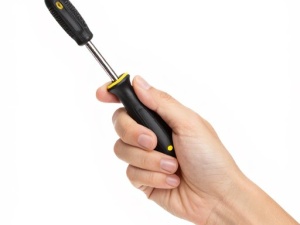

Крестовой отверткой откручиваем четыре самореза крепления верхней накладки двери

Снимаем верхнюю накладку двери

Вынимаем заглушку из правой накладки, поддев плоской отверткой

Откручиваем саморез крепления правой накладки с помощью ключа TORX T20.

Также откручиваем саморез левой накладки

Отворачиваем два самореза крепления правой накладки крестовой отверткой

Снимаем правую накладку двери

Крестовой отверткой откручиваем саморез крепления левой накладки

Снимаем левую накладку двери

Отворачиваем крышку бачка омывателя стекла двери багажного отделения

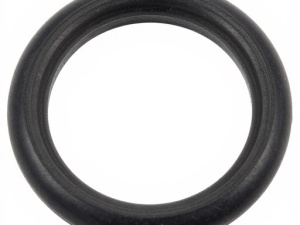

Снимаем резиновую облицовку горловины бачка

Поддеваем отверткой и отделяем обивку двери от внутренней панели двери

Подкладываем кусок ветоши под отвертку, чтобы не повредить краску.

Отделяем обивку, начиная от замка двери и далее, двигаемся по периметру.

Снимаем обивку. На обивке 12 пистонов.

При повреждении пистонов, заменяем новыми.

Особенности конструкции держателей обшивки автомобильных дверей

Сегодня на рынке представлены серии обшивок на Ниву от различных производителей. В зависимости от модели облицовки различается и форма крепежа. Стандартно все дверные карты устанавливаются клипсами и саморезами в штатные места и не требуют дополнительной подготовки металла двери.

Обшивка на ВАЗ 21213 серии Люкс производится в г. Сызрань. Дверная карта нового образца представляет собой пластиковую панель серого цвета, фактура материала напоминает шагрень или гладкую кожу. В обшивке нет дополнительных карманов, клипсы и набор пистонов поставляются в комплекте.

Обивка дверей ВАЗ 21213 нового образца изготавливается на головном предприятии АвтоВАЗ г. Тольятти. Материал обшивки –натуральная кожа (под заказ), высококачественный кожзаменитель черного цвета.

В комплекте клипсы не предусмотрены.

Снятие и установка замка двери багажного отделения

Отсоединяем минусовую клемму аккумулятора.

Снимаем обивку двери багажного отделения, как описано выше.

Отсоединяем колодки проводов выключателя плафона освещения багажника и электропривода

Поддеваем плоской отверткой и отсоединяем наконечник тяги выключателя замка от ручки двери

Поддеваем отверткой и отсоединяем тягу ручки двери от рычага замка

Крестовой отверткой откручиваем три винта крепления замка к двери

Крестовой отверткой откручиваем два самореза

Снимаем электропривод блокировки замка

Устанавливаем замок в обратной последовательности

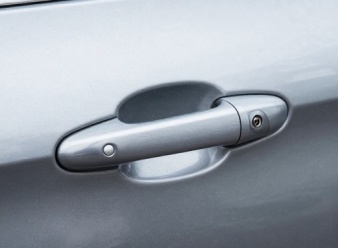

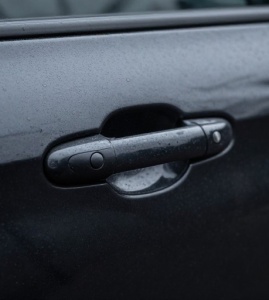

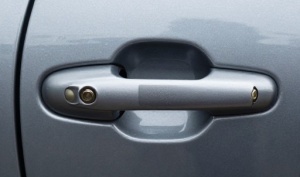

Снятие наружной ручки двери багажного отделения

Снимаем обивку двери, как описано выше.

Отсоединяем тяги выключателя замка и ручки двери, описано выше

Ключом на 8 откручиваем гайку крепления наружной ручки

Ключом на 10 откручиваем болт крепления наружной ручки

Сдвигаем наружную ручку влево до упора, в этом положении фиксирующие выступы ручки выходят из зацепления с ответными выступами на панели двери багажного отделения

Сдвигаем ручку до упора вверх и выводим ее из отверстий панели двери.

Устанавливаем ручку в обратной последовательности

Снятие шипа и гнезда шипа двери багажного отделения (старого исполнения)

Головкой на 8 откручиваем два болта крепления шипа к двери

Для снятия шипа двери багажного отделения, помечаем положение гнезда шипа относительно кузова

Крестовой отверткой откручиваем три винта крепления гнезда шипа

Снимаем гнездо шипа вместе с прокладкой

Снятие шипа и гнезда шипа двери багажного отделения (нового исполнения)

Отмечаем положение шипа

Ключом на 13 откручиваем шип

Отмечаем положение гнезда шипа

Крестовой отверткой откручиваем три винта крепления гнезда (можно воспользоваться ударной отверткой)

Отмечаем положение фиксатора замка багажной двери и с помощью ударной отвертки с насадкой TORX T40 откручиваем два винта фиксатора.

Устанавливаем детали в обратном порядке. Детали устанавливаем по установленным меткам.

Chevrolet Niva «Проект N» › Бортжурнал › Проклейка задней (пятой) двери.

Небольшая предыстория. Опыт в проклейке машины я уже имел. Проклеивал свой ВАЗ 2113 в далёком 2009 году (но так до конца и не доклеил). Правда тогда материалы были другие и эффект от них был не такой хороший. Но на тот момент я этого не знал. Я очень долго не признавал самоклеющий виброматериал, отдавая предпочтение фенному. Но как известно, прогресс не стоит на месте! Когда я купил Chevrolet NIVA, планировал проклеить только багажник и передние двери (под музыку). Тогда я уже был знаком с профессионалами своего дела «Bass Zone», им и планировал доверить свой автомобиль. Хорошо меня знающие друзья, отговаривали меня от этой мысли, ссылаясь на то, что я всё равно потом всё переделаю. Вообщем, решил проклеить сам и на дверях с багажником не останавливаться. Пообщавшись с очень компетентным в шумовиброизоляции человеком, я понял что совершенно ничего не знал. Он очень помог мне с выбором и количеством необходимого материала на весь автомобиль. А также, многое рассказал, объяснил и дал очень много дельных советов. Материал выбрал «Шумoff». Начал с задней (пятой) двери.

Разобрав дверь, я был в лёгком ужасе от увиденного. Провода висели, как сопли и практически не были закреплены.

Привёл проводку в порядок. Материал: тканевая изолента «tesa», армированная лента «tesa» и «Шумoff»Specific.

И приступил к оклейке внутренней части двери. Первым слоем клеил вибропоглощающий, многослойный, самоклеящийся материал «Микс Ф» толщиной 4,5 мм. Старался оклеить максимально возможную внутреннюю часть двери. Это было очень сложно из-за в варенного усилителя крепления запасного колеса.

Далее, поверх вибропоглощающего материала я наклеил самоклеящийся шумопоглощающий материал «Комфорт 6» толщиной 6 мм.

Затем, пришла очередь внешний части двери, первым делом надо было закрыть технологические отверстия. Использовал листовой алюминий толщиной 0,4 мм. и «Микс Ф» для маленьких отверстий. Алюминий крепил при помощи двухсторонней, самоклеящийся монтажной ленты «tesa».

Поверх заглушенных технологических отверстий, наклеил вибропоглощающий материал «М3» толщиной 3 мм. По периметру нижней части двери, в месте прилегания обшивки, был наклеен «Комфорт 3» (самоклеящийся уплотнительный материал).

Шевроле-нива. разбираем заднюю дверь.

Дверная Обшивка автомобиля Шевроле Нива играет роль в обустройстве дизайна интерьера салона. Без нее очень сложно было бы назвать салон комфортным и элегантным. Но она выступает не только как предмет интерьера, но также служит некоторой защитой от посторонних шумов. Рассмотрим основные назначения обшивки двери внедорожника Нива Шевроле, ее снятие и установку.

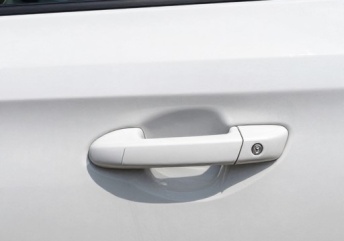

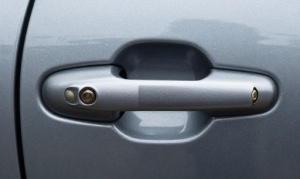

Как снять ручку задней двери на Шевроле-ниве

Снятие ручки двери

Необходимый инструмент:. крестовая и плоская отвертки. звездочка т-15. головки на 8, на.

Отсоедините черный и белый жгут жгута проводов от активатора крышки багажника Chevrolet Niva и снимите блокировочный узел с активатора привода

Отвинтите гайки дверной ручки и снимите болт с кронштейна ручки

В «открытом» положении сдвиньте ручку влево и выньте ручку из отверстия двери. Установка замка задней двери Shevi Niva и его рукоятка выполняются в порядке, обратном снятию.

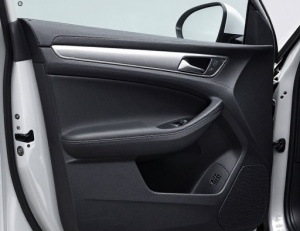

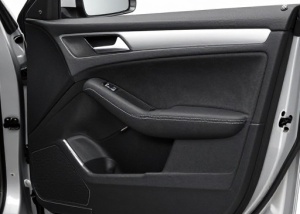

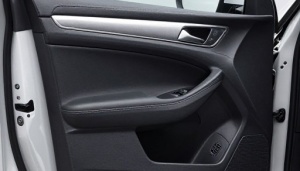

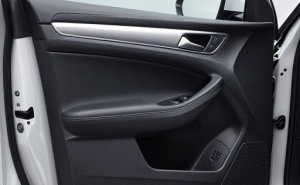

Что представляет дверная обшивка Нивы Шевроле и ее назначения

Облицовка двери представляет собой пластиковый элемент, скрывающий внутреннюю поверхность двери. Поверх пластика наносится декоративная ткань, которая смягчает прикосновение к дверям и разбавляет грубую форму пластика. Без этой накладки, внутреннее убранство Шнивы представляет собой металлическую основу с выемками под ручки и стеклоподъемники.

Предназначена она для:

Скрытия металлической дверной основы авто.
Придания салону стильности и утонченности.
Расположения на облицовке рычага открытия и закрытия.
Снижения уровня шума в салоне, возникающего за бортом автомобиля.
Создания места под установку динамиков в передней облицовке двери.

Процесс демонтажа передней дверной облицовки с автомобиля Шнива

Причинами, по которым необходимо производить демонтаж облицовки передней двери предостаточно. Это может быть как установка динамиков или их замена, так и ремонт внутренних механизмов. Обивка устроена так, что очень сложно на первый взгляд понять, как же она извлекается. На самом деле все просто, важно быть аккуратным и внимательным, чтобы не повредить крепежные элементы материала во время демонтажа.

Места крепления обшивки

Процесс извлечения передней обивки включает в себя такую последовательность действий:

На ручке находятся две маленькие декоративные заглушки, под которыми находятся крепежные элементы. Необходимо снять заглушки острым предметом, подковырнув их края.
Выкручиваются крестообразной отверткой крепежные винты и извлекается ручка подлокотника.
Приступаем к карману для хранения вещей. Он фиксируется к основанию тремя крепежными винтами, располагающиеся внизу. Отвинчиваются и извлекается пластиковый карман.
Далее следует снять пластиковую накладку ручки открытия. Она фиксирует обивку, поэтому без ее извлечения не получится осуществить демонтаж обшивки. Для этого отжимается ручка открытия на себя и крестообразной отверткой выкручивается болт крепления.
Демонтаж накладки осуществляется следующим образом: отводится ручка немного на себя и через отверстие выводится декоративная накладка.
Все готово к снятию передней обивки. Она крепится по периметру специальными пластиковыми шпонками. Шпонки фиксируются в отверстиях, и осуществить их снятие можно только с помощью вынимания обшивки руками. Прежде необходимо по периметру пройтись острой отверткой и на 2-3 сантиметра отжать обшивку.
После этого она с легкостью снимется из своего посадочного места.

Теперь можно осуществлять любые ремонтные или диагностические работы с внутренними деталями или обшивкой. Снятие занимаем не более десяти минут, важно не спешить при демонтаже облицовки, так как можно повредить крепежные шпонки. Монтаж обшивки осуществляется в обратной последовательности снятию.

Процесс снятия облицовки с задней двери

Задние двери имеют в конструкции механический вид стеклоподъемника, поэтому немного отличается и снятие обшивки. Поэтому снятие осуществляется в такой очередности:

Необходимо прежде отсоединить ручку стеклоподъемника. Для этого, используют плоскую отвертку, поддевается и извлекается внутренний фиксатор ручки в сторону. После его снятия, приводной рычаг легко извлекается с вала механизма.
После снимается декоративный элемент с ручки открытия аналогичным образом, как и передней.
В нише отвинчивается винт и снимается ручка подлокотника.
Задняя обивка крепится также дополнительно фиксирующими шпонками, поэтому после отвинчивания винтов необходимо потянуть обшивку на себя.

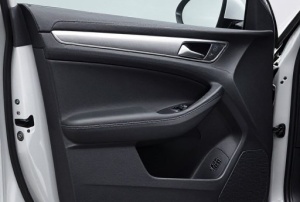

Зачем нужна обшивка на дверях

Сделан этот элемент из пластика и скрывает внутреннюю поверхность всех дверей в Ниве Шевроле. Поверх пластика на обивке могут присутствовать и другие элементы декора.

Снятие обшивки с дверей в Нива Шевроле

Чтобы понять, как снять обшивку двери Нива Шевроле, стоит изучить основные правила этой процедуры и нюансы самостоятельного ремонта. Последовательность действий демонтажа может меняться в зависимость от дальнейших целей. Если ткань износилась – требуется замена полотна, при деформации дверной карты – разборка конструкции и исправление дефектов. Подготовка инвентаря, подбор нового материала и элементов декора позволят в итоге создать обновленный вид салона.

Нива Урбан (обшивки нового образца)

В процессе демонтажа обшивки двери нового образца есть небольшие отличия (другая ручка двери и расположение винтов крепления).

Снять ручку двери: вынимаем заглушку, поддевая ее отверткой, а затем выворачиваем два винта крепления.
Снять накладку внутренней ручки: поддеваем отверткой.
(Для обшивки задней двери) Снять ручку стеклоподъемника: вынимаем защелку, поддевая ее отверткой между защелкой и шайбой.
Вывернуть фиксатор двери.
Вывернуть винты крепления обшивки (сверху 4 под заглушками и снизу 3).
Снять обшивку двери, отщелкивая пистоны по периметру.

Процесс также показан на видео:

А вам приходилось снимать обшивки дверей на Ниве 4х4 своими руками? Напомним, чтобы сохранить целостность пластиковых пистонов (клипс) рекомендуется при демонтаже использовать специальный набор для разборки салона (клипс). Ищите в каталоге Алиэкспресс (цена 60 рублей).

Ключевые слова: двери нива

Обивка нового образца идет в черном варианте, после установки придает салону уют, более современный дизайн. Если по каким то причинам Вы хотите сменить страую обивку на обшивки нового образца, то при установке у вас не возникнет никаких проблем, ведь все крепежные отверстия и элементы полностью идентичны. Цена указана за комплект.

Что представляет дверная обшивка Нивы Шевроле и ее назначения

Облицовка Chevrolet Niva имеет стандартный вид, но со временем происходит естественный износ материала. Снятие обшивки задней двери Нива Шевроле потребуется после аварии, механического повреждения дверной конструкции изнутри или желания обновить салон. Основное назначение тканевого элемента – закрытие металлической конструкции дверцы, в которой находится электропроводка, шумоизоляционный материал.

Обшивка облагораживает транспорт, делает салон более уютным и комфортным.

Демонтаж рекомендуется выполнять в случаях, когда требуется:

замена материала на новый из-за пятен, потертостей или повреждений;
проверка работоспособности электропроводки, стеклоподъемников, зеркал заднего вида;
встройка динамиков, разборка дверной ручки или замка;
замена клипс, которые удерживают панель, они пластмассовые и со временем рассыхаются;
доработка звукоизоляции, повышение уровня виброзащиты.

Тканевые вставки находятся не только на задних/передних дверцах, но также в области багажника. Если снятие не подразумевает замену, то необязательно декоративную панель полностью извлекать из дверцы. Достаточно отстегнуть несколько клипс, чтобы получить доступ в нишу. Во время замены есть возможность провести небольшой автотюнинг салона.

Снятие и установка стеклоподъемника задней двери

Снимаем обивку, как описано выше

Отсоединяем тягу внутренней ручки и блокировки замка

Фиксируем стекло в поднятом положении (можно с помощью отвертки)

Выкручиваем болты пластины крепления опускного стекла

Выкручиваем две центральные гайки крепления стеклоподъемника

Откручиваем верхнюю гайку стеклоподъемника

Откручиваем нижнюю гайку крепления стеклоподъемника

Снимаем стеклоподъемник в сборе через технологическое отверстие

Устанавливаем стеклоподъемник в обратной последовательности.

Смазываем детали стеклоподъемника смазкой Литол-24 или аналогом.

Замена опускного стекла задней двери Нива Шевролет

Снимаем обивку двери, как написано выше

Выкручиваем болт крепления направляющей опускного стекла и снимаем направляющую

Снимаем нижний уплотнитель стекла

Снимаем верхний уплотнитель стекла

Поворачиваем стекло в проеме окна, как показано на фото

Извлекаем стекло из проема

Устанавливаем стекло в обратном порядке

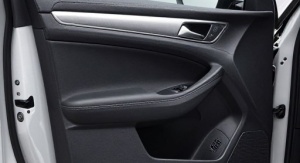

Демонтаж обшивки передней двери

Работать удобнее из салона. Чтобы разобрать водительскую дверцу с целью снятия обшивочного полотна, предусмотрен следующий алгоритм действий:

Поддеть ножом заглушки, под которыми находятся винты.
Снять передний и боковой болт. Можно не убирать накладку, если не предусмотрена полная разборка ручки.
Выполнить отключение фиксаторов на механизме замка. Их лучше убирать внутрь, чтобы они не мешали отсоединению панели.
Открутить регулировочный рычажок бокового зеркала. Отключить провода электропроводки: динамиков, стеклоподъемников.
Отстегнуть клипсы. Высвободить из облицовочной ниши колонку. Извлечь обшивку.

После этого будет получен доступ к внутренним элементам. Если требуется ремонт отдельных деталей, то обшивка не будет мешать процессу. Обратная сборка проводится в аналогичном порядке.

Простой тюнинг обшивки

Чтобы провести качественный тюнинг, требуется составить план будущих изменений. Чтобы салон стал более стильным, но не потребовал серьезных затрат, можно воспользоваться простой инструкцией:

Заменить динамики, автомагнитолу, стандартные ручки на евро.
Обновить обивку, выбрать для этого более дорогой материал.
Сделать облицовку дополнительных ниш.
Обклеить пластиковые панели пленкой.
Добавить светодиодных и отражающих элементов.

Особого внимания заслуживает новая ткань. При выборе важно обращать внимание на свойства полотна: долгий срок службы, удобство во время ухода, презентабельный вид, цветовую гамму.
