Как проверить натяжение ремня генератора ваз 2107

Как производится замена ремня генератора ВАЗ-2107 инжектор

Ремень необходим для соединения шкивов генератора и коленвала, а на переднеприводных классических моделях в связке принимает участие еще и шкив водяного насоса. Самостоятельно произвести замену порвавшегося или растянувшегося ремня генератора в авто ВАЗ-2107 с мотором типа инжектор, в котором есть дополнительно карбюратор, не так уж и сложно.
Для этого вам понадобятся:

• монтажная лопатка, которую можно заменить на лом или крепкую плоскую палку;
• гаечные ключи на 17 и 19.

Этого вполне достаточно для того, чтобы осуществить ремонт. Конечно, в том случае, если вы хотя бы имеете понятие, где расположен этот самый ремень.

Причины обрыва

1. 1. Исчерпанный ресурс. Ремень нужно менять при пробеге 50-60 тысяч километров, но многие не делают этого;
2. 2. Бракованное изделие. Завод-изготовитель может произвести некачественны товар;
3. 3. Вышедшие из строя натяжительные ролики, валы и шкивы;
4. 4. Неправильно выбранный уровень натяжения ремня.

1. 1. Отсутствие зубчиков. При отсутствии зубьев изделие не может зацепляться за ролики, шкивы и валы;
2. 2. Внешние видоизменения. Если замечены трещины, сколы, растяжения и прочие дефекты – нужна срочная замена.

Если из подкапотного пространства слышен свист при включенной магнитоле, противотуманных и обычных фарах, и прочее, то скорее всего пришло время менять ремень. Часто, свист устраняется если затянуть, или наоборот, немного ослабить изделие. При неисправной работе генератора на панели приборов ВАЗ 2107 загорается индикатор «Check engine» или, дословно переводя — «неисправность двигателя».

При обрыве ремня не сразу станет понятно что он оборван, так как электроника автомобиля будет питаться энергией аккумулятора. Чтобы этого не допустить нужно следить за состоянием изделия и в случае необходимости померемнянять его.

В каких ситуациях необходима замена

Износ элемента характерен такими проявлениями, как трещины или надрывы полотна, стершиеся зубца и неровные края. Если вы проигнорируете столь плачевное состояние весьма важного элемента, это аукнется вам перегревом и закипанием движка, самостоятельная работа аккумулятора, что приведет к его скорейшей разрядке.

При сильной изношенности ремень подает и шумовые признаки владельцу – начинает свистеть, особенно при малых оборотах. Еще одной причиной свистящего ремня может оказаться попадание влаги на его полотно, что происходит из-за изношенности патрубков охладительной системы – тосол начинает подтекать.

Некоторые ремни – дубовые – свистят, когда заводится машина в морозную погоду, а после прогрева и звук пропадает. Слабая натяжка выражается свистом, но в таком случае достаточно просто перетянуть.

Регулировка натяжения

1. 1. Ослабить крепление генератора;
2. 2. На планке открутить болт;
3. 3. Найти такое положение, чтобы изделие было не перетянуто. При неправильном натяжении возможен обрыв;
4. 4. Затянуть ослабленные болты и гайки.

Электронная начинка ВАЗ 2107 инжектор важна, а так как генератор отвечает за ее работоспособность, то не стоит пренебрегать заменой ремня. Своевременная замена поможет избежать обрыва изделия. Выполнять его проверку нужно каждые 15 тысяч километров.

Процесс замены ремня своими руками

Чтобы произвести демонтаж ремня, понадобится доступ не только к верхней передней части автомобиля, но и к нижней. Потому, если установлена защита картера, понадобится снять ее. Некоторые мастера, для удобства, чтобы облегчить доступ к ремню, снимают и аккумулятор.
Получив доступ к необходимому элементу, осмотрите его. Если нет никаких визуально различимых повреждений на полотне, просто проверьте натяжение, возможно, оно ослабло. Это легко сделать, достаточно прижать ремень пальцами, сымитировав давление приблизительно в 10 кг, и уже по расстоянию прогиба сможете определить, в допустимом ли тонусе находится элемент. Предельные нормы в более узком месте – это 10-15 мм, а в тех, где пошире пространство между шкивами – 12-17 мм.

Замена

• Новое изделие;
• Набор рожковых ключей;

Процесс замены:

1. 1. Сделать так, чтобы к генератору был свободный доступ как сверху, так и снизу. Если на автомобиле установлена защита картера – снять ее;
2. 2. Снять или просто отсоединить клеммы аккумуляторной батареи;
3. 3. Открутить гайку верхнего крепления генератора;
4. 4. Открутить гайку натяжительного ролика. Полностью ее откручивать не стоит, а лишь до того момента, пока ремень не будет спокойно выходить из-под валов, роликов и шкивов;
5. 5. Демонтировать старый ремень;
6. 6. Установить новое изделие;
7. 7. Натянуть таким образом, чтобы изделие не поворачивалось больше, чем на 15 миллиметров.

Если состояние ремня еще хорошее, то не нужно его менять, достаточно просто его подтянуть. Эта процедура на автомобиле ВАЗ 2107 проводится элементарно, так как подлезть к нужному месту не составляет труда.

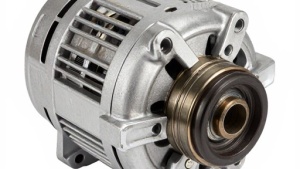

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

• сгоревшая обмотка;
• межвитковое короткое замыкание;
• деформация корпуса генератора;
• выработка ресурса.

Практически всегда проще и выгоднее заменить генератор на новый, нежели проводить его ремонт.

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

• гаечный ключ на 10;
• гаечный ключ на 17;
• гаечный ключ на 19;
• монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

Ход работ сводится к последовательному выполнению следующих действий:

1. Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
2. Гаечным ключом выкрутить гайку крепления до половины.
3. Открутить гайку на кронштейне, но не снимать её со шпильки.
4. Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
5. Убрать ремень с посадочных шкивов, удалить его из зоны работы.
6. Отсоединить все поступающие провода к корпусу генератора.
7. До конца открутить гайки крепления.
8. Потянуть генератор на себя и вытащить его из-под кузова.

Фотогалерея: основные этапы работы

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня.

Видео: инструкция по замене генератора на ВАЗ 2107

КАК ПРАВИЛЬНО НАТЯНУТЬ РЕМЕНЬ НА ГЕНЕРАТОР

При самостоятельной установке генератора на ВАЗ 2107 самым сложным моментом считается именно грамотная натяжка ремня. Ведь именно через ремень будет проходить запуск генераторного механизма, следовательно, любые ошибки и просчёты при натяжении резинового изделия скажутся на работоспособности автомобиля.

Натяжка ремня выполняется следующим образом:

• Новый генератор поставить на штатное место, насадив его на шпильки.
• Гайки фиксации закрутить лишь до половины, не пережимая.
• Монтировкой установить в образовавшуюся щель между стенкой генератора и помпой. Зафиксировать монтировку в этом положении.
• Надеть новый ремень на шкив генератора.
• Придерживая монтировку, начать натяжение ремня.
• Закрутить гайку фиксации в верхней части крепления корпуса генераторного агрегата.
• После провести предварительную диагностику степени натяжения — резиновое изделие не должно сильно провисать вниз.
• Закрутить гайку нижней шпильки до конца, не пережимая.

На схеме указаны места проверок качества натяжки

Далее проводится проверка качества натяжения ремня. Двумя пальцами необходимо с силой надавить на свободную часть ремня и замерить существующий прогиб. Нормальное провисание не должно быть больше 1.5 сантиметра.

Срок службы типового ремня на генератор ВАЗ 2107 обычно составляет 80 тысяч километров пробега. Однако ременную передачу рекомендуется менять и раньше, если проводится замена генераторной установки.

Таким образом, генератор на «семёрке» можно заменить своими руками, однако следует придерживаться строгих правил и соблюдать технику безопасности. При проблемах с работой мотора после самостоятельной замены устройства лучше обратиться к профессионалам.

Если у вас возникли сложности или проблемы – вы можете обратиться к сертифицированному специалисту, который обязательно поможет!

Не нашли интересующую Вас информацию? на нашем форуме.

Замена

• Новое изделие;
• Набор рожковых ключей;

Процесс замены:

1. 1. Сделать так, чтобы к генератору был свободный доступ как сверху, так и снизу. Если на автомобиле установлена защита картера – снять ее;
2. 2. Снять или просто отсоединить клеммы аккумуляторной батареи;
3. 3. Открутить гайку верхнего крепления генератора;
4. 4. Открутить гайку натяжительного ролика. Полностью ее откручивать не стоит, а лишь до того момента, пока ремень не будет спокойно выходить из-под валов, роликов и шкивов;
5. 5. Демонтировать старый ремень;
6. 6. Установить новое изделие;
7. 7. Натянуть таким образом, чтобы изделие не поворачивалось больше, чем на 15 миллиметров.

Если состояние ремня еще хорошее, то не нужно его менять, достаточно просто его подтянуть. Эта процедура на автомобиле ВАЗ 2107 проводится элементарно, так как подлезть к нужному месту не составляет труда.

Причины обрыва

1. 1. Исчерпанный ресурс. Ремень нужно менять при пробеге 50-60 тысяч километров, но многие не делают этого;
2. 2. Бракованное изделие. Завод-изготовитель может произвести некачественны товар;
3. 3. Вышедшие из строя натяжительные ролики, валы и шкивы;
4. 4. Неправильно выбранный уровень натяжения ремня.

1. 1. Отсутствие зубчиков. При отсутствии зубьев изделие не может зацепляться за ролики, шкивы и валы;
2. 2. Внешние видоизменения. Если замечены трещины, сколы, растяжения и прочие дефекты – нужна срочная замена.

Если из подкапотного пространства слышен свист при включенной магнитоле, противотуманных и обычных фарах, и прочее, то скорее всего пришло время менять ремень. Часто, свист устраняется если затянуть, или наоборот, немного ослабить изделие. При неисправной работе генератора на панели приборов ВАЗ 2107 загорается индикатор «Check engine» или, дословно переводя — «неисправность двигателя».

При обрыве ремня не сразу станет понятно что он оборван, так как электроника автомобиля будет питаться энергией аккумулятора. Чтобы этого не допустить нужно следить за состоянием изделия и в случае необходимости померемнянять его.

Потребность в проведении замены ремня

Изначально важно отметить, что генератор и его привод на автомобиле ВАЗ 2107 как на инжекторном, так и на карбюраторном, абсолютно аналогичен. Единственное отличие инжектора от карбюратора заключается в том, что инжекторный оснащен датчиком положения коленчатого вала. Когда потребуется замена ремня генератора на ВАЗ 2107 инжекторного типа, то этот датчик обязательно извлекается.

В ходе эксплуатации автомобиля ВАЗ-2107 осуществляется износ рассматриваемой детали. Определить необходимость замены элемента можно по соответствующим признакам:

• появление трещин;
• свист при старте двигателя, или при резком нажатии на педаль газа, или после проезда через лужу;
• растрепанность;
• провисание.

Важно знать! В случае обрыва ремня генератора на ВАЗ 21074 будет наблюдаться быстрый нагрев двигателя, что может привести к закипанию. Аккумулятор остается без подзарядки, поэтому через короткий промежуток времени, он сядет.

Рассматриваемое устройство, если это конечно не брак, имеет определенный ресурс при нормальной эксплуатации транспортного средства. Этот ресурс обычно составляет 50-60 тысяч км пробега, по истечению которых следует в любом случае осуществить смену ремня. Как это сделать не только правильно, но и быстро, рассмотрим в материале.

Меняем ремень на ВАЗ 2101-ВАЗ 2107

Снятие

Необходимо иметь доступ к верхней и нижней частям автомобиля. Если внизу у вас установлена защита картера, то соответственно её придётся снять, подробности читайте в статье: «Замена защиты картера на ВАЗ».

Примечание! Снятие аккумуляторной батареи облегчит доступ к ремню. Процесс описан в статье: «Замена АКБ на автомобилях».

Оцените внешний вид ремня. В случае неплохого состояния проверьте натяжение, подтяните его при необходимости. Проверить легко: прожмите ремень пальцами руки с усилием в 10 кг в любом месте. Либо в месте «А» расстояние, на которое должен прогнуться ремень составит 10-15 мм, или в месте «В» 12-17 мм (смотрите картинку).
