Замена ремня ГРМ на 16-ти клапанной Ладе Гранте своими руками

Современный автомобиль – это технически сложное устройство, которое способно работать в непростых условиях. К сожалению, технический прогресс до сих пор не позволяет делать вечные вещи, и автомобиль, как и прочие устройства, требует периодического обслуживания.

Особенно характерно это для его основного механизма – двигателя. В нем имеется огромное количество подвижных деталей, которые со временем изнашиваются. Одной из таких деталей является ремень ГРМ. Для замены этой детали вовсе не обязательно обращаться в сервис – сделать все можно и собственными руками.

Выбор ремня ГРМ

Чтобы ремень прослужил долго, не стоит на нем экономить и покупать явную китайскую подделку. Важно подойти к вопросу выбора запчасти со всей серьезностью. Сегодня на рынке можно найти решения от отечественных и зарубежных производителей.

Список производителей достаточно широк, но наиболее популярные модели регулярно предлагают Contitech, Gates, Bosch и Dayco, которые заслужили немало лестных отзывов.

Производители

Пожалуй, наиболее авторитетным производителем по праву считается Gates. Компания базируется в Бельгии, в сфере ее деятельности лежит производство различного узкоспециализированного оборудования, а также приводных ремней.

Сегодня Gates поставляет свои ремни на конвейеры автопроизводителей с мировыми именами. Как водится, цена в данном случае соответствует качеству – решения Gates заметно дороже большинства прочих.

Contitech, расположенная в Германии, в свою очередь, славится продукцией «настоящего немецкого качества». Многие детали этого производителя ставят автогиганты на свои машины во время их сборки. Помимо ремней ГРМ, данный производитель также занимается пневмоподвесками, приводными механизмами и прочими деталями.

Наконец, итальянская Dayco специализируется на подшипниках, роликах и приводных ремнях.

Официальный или неофициальный ремень покупать?

Самым безопасным способом приобрести качественный ремень ГРМ будет покупка в официальном сервисе. В качестве дополнительного бонуса очень часто установку произведут там же. К сожалению, данный вариант оказывается на поверку еще и самым накладным.

Здесь важно знать, что среди официальных сервисов имеется практика указывать запчасть в каталоге под брендом производителя машины, а не самой детали. Взять в качестве примера фирменные ремни ГРМ для автомобилей Chevrolet и Opel.

В независимости от реального производителя детали, предлагаться он станет под маркой GM, хотя произведена запчасть на самом деле будет на заводах Gates.

С подобной ситуацией сталкивался практически каждый автовладелец. Как проверить ремень ГРМ? Достаточно хоть раз снять деталь самостоятельно и посмотреть на ней маркировку: по каталогам она произведена GM, Audi и т. п., а вот по маркировке, например, Contitech.

Минус подобного подхода становится виден, если сравнить цену с той же моделью под своим брендом на рынке. Как правило, разница с сервисом оказывается примерно в 1,5 раза. При этом в качестве нет совершенно никакой разницы. Именно поэтому сложно сказать, сколько стоит ремень ГРМ – все зависит от производителя.

Однако некоторые водители придерживаются альтернативного мнения: они считают, что для оригинальных запчастей берется исключительно лучшая продукция того или иного производителя, а все остальное поступает в открытую продажу в виде своеобразной «уценки».

Практика показывает, что оригинальные и неоригинальные ремни ГРМ служат примерно поровну. Таким образом, достаточно будет узнать заводскую модель детали, чтобы после приобретать ее уже сразу и не переплачивать в сервисе.

Единственный момент: покупать нужно обязательно у проверенного дилера, так как в противном случае велик риск нарваться на низкокачественную подделку. Как следствие – обрыв ремня ГРМ может произойти куда раньше с куда большей вероятностью.

Итак, какой ремень ГРМ лучше? Предназначенный именно для вашего автомобиля и купленный у надежного поставщика.

Замена ремня ГРМ. Видео:

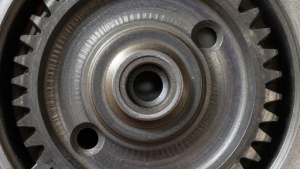

Оборвался ремень ГРМ — 5 основных причин

Автомобиль — очень капризный механизм, который во время эксплуатации может поставить перед владельцем ряд проблем. Например, сломается мотор или трансмиссия, это самые худшие поломки, которые всегда требуют дорогостоящего ремонта.

Некоторые автовладельцы сталкиваются с обрывом ремня газораспределительного механизма. Это довольно серьезная неприятность, которая обходится водителю в крупную сумму. Кроме того, она несет за собой и другую проблему — поломку силового агрегата, ведь многие автомобили оснащаются «втыковыми» моторами. В таких условиях, когда обрывается ремень, клапаны ударяются о поршни. Рассмотрим 5 основных причин, которые могут приводить к такому дефекту.

Пропустили срок замены. Самая главная причина такого явления — естественный износ. Водители очень часто игнорируют сроки замены данного элемента, хотя в каждой инструкции от производителя указывается необходимая информация. Интервал может быть разным — от 60 000 км до 120 000 км. Однако, есть ограничение и по времени. К примеру, в старых автомобилях Volvo 850 ремень рекомендуют заменять через 3 года эксплуатации.

Желание сэкономить. Каждый автовладелец сегодня пытается купить расходники по максимально низкой стоимости. Однако, некоторые дешевые элементы могут вызвать необходимость ремонта. Как итог — уже через 500 км какой-то поддельный ремень начинает лопаться. Заметить такое явление очень трудно, так как сначала трещины выступают на внутренней стороне.

Заклинило помпы. У очень многих автомобилей водяная помпа или насос работают именно благодаря ремню ГРМ. Если во время эксплуатации транспортного средства помпа не вращается, ремень вполне себе может порваться. Конечно, происходит это не в один момент. На начальном этапе у ремня подрезает зубья — машина начинает дергаться моментами. В этом случае очень важно свернуть на обочину и заглушить мотор. После этого нужно будет вызывать эвакуатор и отправляться в сервис.

Руки не из того места. Если неправильно поставить ремень, можно просто перекосить его. Например, если слишком сильно перетянуть, помпа будет подвывать и заклинивать. Если не до конца затянуть ролики, они могут открутиться и ремень просто соскочит.

Ремень вспомогательных агрегатов. Если лопнет приводной ремень, он может задеть ремень ГРМ или подлезет под него. Это, как правило, приводит к перекосу или обрыву элемента.

Как определить обрыв ремня. Как правило такое явление сопровождается резким хлопком, после чего мотор глохнет. Если постараться повторно завести силовую установку, можно услышать металлический стук и почувствовать легкость вращения стартера. Заметим, что проводить эксперименты с повторным запуском ни в коем случае нельзя. Если возникли подозрения о разрыве ГРМ, нужно остановиться на обочине и осмотреть элемент.

Итог. Оборвался ремень ГРМ — проблема, с которой сталкиваются многие автовладельцы. Как правило, такое возникает из-за естественного износа, но есть еще 4 причины, приводящие к этому.

• Именно те ощущения. Опыт эксплуатации шин Bridgestone Turanza T005.

Смотреть все фото новости >>

Сроки замены ГРМ

Для начала разберемся, когда менять ремень ГРМ. Самопроизвольный обрыв ремня ГРМ очень часто оборачивается погнутыми клапанами. Они требуют весьма дорогого ремонта, так что следить за состоянием ремня требуется достаточно тщательно. Конкретные плановые сроки замены зависят от конкретной модели автомобиля и чаще всего указываются в его технической документации.

Многие интересуются: через какой пробег менять ремень ГРМ? Мастера рекомендуют производить замену при пробеге порядка 50-80 тысяч километров.

Если же автомобиль был куплен с рук и владелец не знает, когда замена производилась в последний раз, можно проверить деталь на износ визуально. Следы активного использования достаточно четко прослеживаются в виде небольших трещин на корпусе.

Иностранные автоконцерны рекомендуют менять ремни ГРМ на своих автомобилях при пробеге в 120 тысяч километров, однако отечественные дилеры называют иные числа: 90, максимум 100 тысяч километров, что связано с тяжелыми условиями эксплуатации в нашей стране.

Если при осмотре на детали были обнаружены трещины, не следует сразу паниковать и считать, что обрыв случится сразу же, стоит автомобилю вновь двинуться с места. В своей основе ремни имеют несколько тонких прутьев из металла, которые выдерживают значительные ударные нагрузки и увеличивают срок работы детали.

Если же ремень станет ослабевать, автомобилист достаточно быстро почувствует это – шум от мотора заметно вырастет, заводиться машина станет тяжелее. Да и есть риск на практике проверить, гнутся ли клапаны при обрыве ремня ГРМ.

Часто производители автомобилей рекомендуют вместе с заменой самой детали менять также и ролик натяжителя ремня ГРМ. Данный вариант предпочтителен, так как все упомянутые процедуры достаточно трудозатратны поодиночке, а износ конкретных деталей иногда бывает не виден невооруженным взглядом. Именно поэтому многие производители перешли к выпуску комплектов из ремня и роликов.

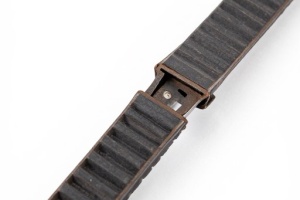

Что Надо Менять Вместе С Ремнем Грм

Русская машина Lada Grant была доступна в течение нескольких лет. И благодаря хорошей производительности и нескольким различным уровням отделки, он завоевал доверие многих водителей. Теперь поговорим о замене ремня ГРМ на Lada Grant.

В любой машине механизм газораспределения позволяет своевременно вводить и удалять рабочую консистенцию и выхлопные газы. Этот механизм включает в себя распределительный вал, а также различные детали исполнительного клапана, а также клапаны с пружинами, а также втулки направляющего типа.

Говоря о зубчатых ремнях, это особый элемент, который работает как ссылка. Это обеспечивает синхронную работу распределительного вала и коленчатого вала.

Найти такой ремень очень легко. Будет для тебя довольно открыто капот, тогда ремень появится на вашем глазу. Однако это «специальное устройство» будет защищено специальным кожухом, который должен предотвращать попадание грязи и защищать ее от других механических воздействий.

Внешний зубчатый ремень имеет зубчатую внутреннюю поверхность и резиновую основу. В отличие от других типов ремней, он покрывает несколько шкивов одновременно.

Схема привода распределительного вала

1. зубчатый шкив коленвала двигателя;
2. Шестерня для насоса водяного охлаждения:
3. натяжной ролик или автоматический натяжитель;
4. Крышка ремня ГРМ;
5. шкив распределительного вала;
6. Ремень ГРМ;
7. истечение на крышке масляного насоса;

И. отметка на шкиве коленчатого вала;В. отметка на крышке выпускного отверстия масляного насоса;ИЗ. выступ на задней крышке ремня ГРМ;D. отметка на шкиве редуктора распределительного вала

Тип

В дополнение к двум указанным валам ремень соединяет несколько других компонентов, таких как водяной насос (насос) и тому подобное.

READ Замена Цепи Грм Форд Мондео 2.3

В случае повреждения роликов или насоса это свидетельствует о чрезмерном износе ремня, что в разы сокращает срок его службы.

Автомобили семейства Lada Grant оснащены, как мы уже говорили, различными модификациями двигателя. У некоторых из них нет проблемы, что, когда ремень ГРМ ломается, клапаны изгибаются, в то время как другие имеют аналогичную функцию.

При обрыве ремня ГРМ только 11183-50 двигателей не сгибают клапан, такой двигатель устанавливается на Lada Grant в стандартной комплектации. Подробнее о том, какие двигатели, когда ремень ГРМ ломается, он ломает клапан в этом материале.

Для устранения аварийных ситуаций производитель советует сменить ремень каждые 70 тысяч миль. Но вам придется чаще контролировать его состояние. при прохождении каждого ТО, другими словами, через 15 тыс. Км. Это утверждение верно как для 8-клапанных, так и для 16-клапанных двигателей. Несмотря на то, что самый распространенный двигатель Lada Grant 21116 состоит из импортной головки цилиндров, его также придется ремонтировать из-за поломки ремня!

Естественно, производитель не советует менять ремень без посторонней помощи, а также проверять его. Если вы попытаетесь выполнить всю работу самостоятельно, другими словами, есть большая вероятность, что вам будет отказано в следующей гарантии. Рекомендуется менять только фильтр (замена кабины фильтра, замена воздушного фильтра, замена топливного фильтра).

Большинство владельцев Lada Grant, особенно владельцы 16-клапанных двигателей (гораздо дороже в ремонте, чем 8-клапанный аналог), рекомендуют не ждать 75 000 миль. Дело в том, что из-за плохих компонентов износ может начаться через 20 000 км.

READ Когда Менять Свечи На Форд Фокус 3

Большинство владельцев используют проверенные продукты Gates при замене. Но они любят подделывать эту марку, поэтому постарайтесь взять на себя проверенное и испытанное время поставщиков!

K015670XS. Номер детали для 16 клапанных двигателей.

Если вы решили сменить ремень без посторонней помощи, то некоторые советы стоит рассмотреть.

Например, после установки ремня вам также необходимо будет правильно его натянуть. Это делается с помощью специального ключа. Некоторые увидят, что вы можете делать правильные вещи, но тогда никто не гарантирует результат.

Характеристика силы для поворота ремня на 90 градусов между шкивами коленчатого вала и распределительным валом должна быть не более 20 Нм и не менее 15 Нм. Все остальные характеристики указывают на то, что натяжение ремня было выполнено неправильно, и вам необходимо будет выполнить следующие настройки.

Как мы уже отмечали, часто необходимо следить за состоянием ремня ГРМ.

Это позволит ему увидеть свое повреждение до того, как оно полностью выйдет из строя, повредив детали двигателя.

1. Первым признаком будет значительный износ материала. Если это так, вы рискуете поскользнуться или сломаться, когда автомобиль перегружен, а также из-за высокой влажности.
2. Из этого следует, что износ обычно происходит, когда положение натяжного ролика и шкива отклоняется, также при высокой температуре подшипника или низкой производительности. Вы можете видеть это, потому что материал будет изношен, а остатки ткани будут высовываться из него.
3. 3-й знак подразумевает трещины или связки. Чем больше таких повреждений, тем больше вероятность того, что ремень очень скоро сломается.
4. Трудности также характерны для ситуации, когда задняя поверхность ремня обладает низкой эластичностью и значительной жесткостью. Это также добавит соответствующий яркий свет к поясу. Это не позволит ему иметь хороший контакт со шкивом.
5. Пояс может быть удлинен во время работы. Если этот параметр очень велик, то необходимо заменить ремень на новый, тем более что его упругие возможности будут значительно снижены.
6. И, конечно, если положение ремня отклоняется от этого, то это даст подсказку о ситуации, когда компоненты натяжного ролика могут выйти из строя.

READ Как Снять Радиатор Печки Тойота Корона Премио

Снял ремень ГРМ до сих пор выглядит, но владелец решил заменить его

В этом случае ремень все еще находится в хорошем рабочем состоянии.

4 клапана согнуты после разрыва ремня ГРМ

Как мы уже говорили, только 1-й мотор не должен иметь серьезных проблем после разрыва ремня ГРМ. 11183-50. Но другие модели могут иметь серьезные сбои, которые приведут к значительным финансовым вложениям! На нашем сайте, в середине Grand Guides, развернулась битва о том, какой двигатель лучше: 8-клапанный или 16-клапанный, нас также интересует ваше мировоззрение.

Дело в том, что при обрыве ремня распределительный вал останавливается в том положении, в котором он находился в тот момент. Но коленчатый вал продолжает двигаться. В результате поршни попали в клапаны, которые находились в открытом состоянии, с большой силой. Клапаны от этого удара согнуты, и в редких случаях поршень может даже сломаться, хотя это довольно редко Эта ситуация в народе называется «кулак дружбы»!

Источник

Процедуры замены

Теперь перейдем к тому, как поменять ремень ГРМ. Замена детали состоит из трех основных этапов. Прежде всего, до детали потребуется добраться. После ослабляют натяжное устройство и лишь после этого устанавливают новый ремень. Однако обо всем по порядку.

Как добраться до ремня ГРМ?

Алгоритм действий следующий:

1. От аккумулятора отсоединяется отрицательный кабель. Если имеется, следует заранее побеспокоиться о наличии кода радиобезопасности – это поможет сэкономить время на перенастройку по завершении работ.
2. Снимите ремень генератора. В зависимости от конкретного автомобиля доступ к ремню ГРМ может затруднять и поликлиновый ремень. Чтобы снять его, соответствующие гайки ослабляют, а при необходимости генератор отталкивают.
3. Снимите все дополнительные принадлежности. На этом этапе потребуется демонтировать генератор, рулевое управление, компрессор кондиционера и прочие подобные детали, которые мешают получить доступ к кожуху ГРМ. Важно: фитинги снимать не следует, в большинстве случаев их можно просто сдвинуть, не теряя давления в системе.
4. Если установлена крышка распределителя, ее также следует снять. Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы. Некоторые современные модели лишены этой детали, ее место занимает датчик положения коленвала и распредвала. В этом случае без руководства по ремонту двигателя конкретной модели не обойтись – процесс сильно разнится в зависимости от модели.



5. Выровняйте установочные метки (как выставить метки ГРМ, описано в руководстве по автомобилю). Для этого двигатель проворачивается, пока метка шкива не дойдет до отметки в 0 градусов на шкале синхронизации.
6. Снимите крышку ремня ГРМ. Прежде всего, раскручиваются все крепежные винты и болты. Если имеются какие-либо детали, мешающие снятию, их потребуется дополнительно демонтировать. Здесь опять же придется обращаться к руководству, так как их наличие и процедура снятия варьируются в зависимости от модели автомобиля.
7. Проверьте точность установки коленвала и распредвала по установочным меткам. На шкивах или звездочках чаще всего имеется специальная линия, которая выравнивается по меткам на вспомогательном вале, головке цилиндра или меткам на блоке. В случае порванного ремня ГРМ этот момент очень важен.
8. Проверьте область ремня на наличие пятен масла. Если замечены какие-либо утечки, их требуется немедленно устранить.

Ослабление натяжного устройства

Для того чтобы снять старый ремень ГРМ, потребуется ослабить болты, которые фиксируют устройство, регулирующее натяжение болта. Выкручивать их полностью не имеет смысла – достаточно будет отвернуть натяжное устройство, после чего вновь завернуть болты и зафиксировать натяжитель.

Нелишним будет заодно проверить шкив натяжного устройства на износ. Визуальный осмотр включает проверку на наличие трещин и вмятин, после чего необходимо провернуть шкив.

Если в процессе будет слышен рокот или треск, значит, подшипники изношены или как минимум ослабли. В таком случае следует дополнительно установить новый шкив натяжителя.

Монтаж нового ремня ГРМ

Сама установка ремня ГРМ достаточно проста и вряд ли вызовет у кого-то сложности. Первым делом ремень следует снять со звездочек.

Если натяжитель был ослаблен, он сам с легкостью соскочит. Иногда ремень может застрять, но проблема решается, если подцепить его отверткой.

На втором этапе устанавливают новый ремень. Чаще всего в инструкции пользователя подробно написано, как натянуть ремень ГРМ. Точная процедура со всеми допусками варьируется в зависимости от марки авто. Особенно это важно для крепежного болта шкива коленвала, он обладает самым высоким моментом затяжки.

Далее останется лишь произвести все процедуры в обратном порядке.

Замена ремня ГРМ на приоре. Видео:

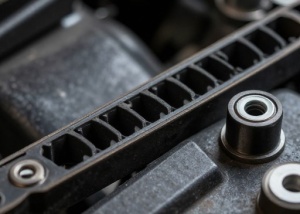

Ремень или цепь ГРМ

Многие сомневаются, что же предпочесть: цепь или ремень ГРМ? У обоих вариантов есть свои достоинства и недостатки. Рассмотрим для начала плюсы цепи:

• более высокий ресурс;
• высокая устойчивость к внешним повреждениям: цепь вращается в замкнутом пространстве, ей не страшны перепады температур, влага или пыль, в то время как иногда зимой случается, что порвался ремень ГРМ именно из-за быстрого нагрева-охлаждения;
• возможность более точной регулировки: на цепи метки ГРМ можно выставить более точно, таким образом вал станет вращаться с должным усилием, клапаны станут работать точнее, не станут прогорать;
• более качественная смазка: во время работы цепь ГРМ постоянно находится в масле, в то время как ремень работает в сухой атмосфере, что негативно сказывается на его ресурсе;
• повышенная устойчивость к нагрузкам: цепь лучше выдерживает высокие обороты, если натяжитель работает в штатном режиме, она не станет перескакивать вперед.

Замена свечей зажигания, причины нагара, как часто менять. — здесь больше полезной информации.

К сожалению, идеальным решением цепь не является, имеются и у нее свои недостатки:

• Растяжение. С течением времени цепь немного растягивается из-за чего метки на не перестают совпадать. Как показывает практика, за несколько лет эксплуатации ее длина вырастает на пару сантиметров. В результате начинаются проскакивания на несколько звеньев. Как следствие, под капотом начинается сильный рокот, «вылечить» который можно только заменой цепи.
• Большой вес. В сравнении с ремнем цепь намного тяжелее. Современные тенденции таковы, что производители стараются делать автомобили как можно более легкими и компактными, чтобы снизить потребление топлива. Речь идет даже и незначительных мелочах, так что от цепи решили отказаться в пользу ремня. Конечно, сегодня есть специальные облегченные варианты, но и в этом случае существенно страдает ресурс цепи.
• Объемность. С каждым годом и каждым новым поколением автомобилей пространство под капотом все уменьшается. Ременная передача занимает куда меньше места, чем цепная.

Итак, что лучше: цепь или ремень ГРМ? Какие бы аргументы ни приводились в пользу того или иного варианта, уже сейчас можно сказать точно: автопроизводители выбрали ремни и отказываться от них не планируют, цепи практически полностью вышли из употребления.

Вас заинтересует эта статья — Как отрегулировать развал-схождение своими руками?

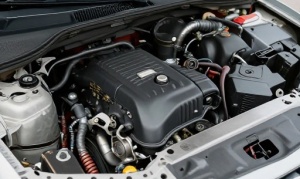

Замена цепи ГРМ

Остается отметить такой момент, как замена цепи ГРМ. Можно сказать сразу: он ровным счетом ничем не отличается от алгоритма замены ремня. Основной сложностью являются подготовительные операции, с помощью которых можно добраться до нужной детали. В среднем это занимает несколько часов, в то время как непосредственная замена – несколько минут.

Итак, самостоятельно справиться с заменой ремня ГРМ вполне возможно. Конечно, процедура эта не быстрая, но вполне доступна даже новичкам.

Главное – запастись соответствующим инструментом, а также руководством пользователя по автомобилю. Некоторые вещи являются уникальными для той или иной модели.

Например, как правильно натянуть ремень ГРМ написано именно там. Помните, что стоит сделать что-то один раз, и на следующий все окажется намного проще.

Подождите, здесь столько производителей… Так какой ремень ГРМ лучше?

Да, есть много фирм, производящих необходимые материалы для замены ремня ГРМ. Их принято делить на «оригинал» и «аналоги» — в первом случае поставщиком выступает производитель автомобиля, а во втором — сторонние фирмы, которые специализируются на производстве запчастей.

Если копнуть немного глубже, то выяснится, что оригинальные ремни, ролики или другие детали, делают все те же сторонние производители, только упаковка и маркировка другая. Это так называемые ОЕМ-поставщики — надежные компании с хорошей репутацией, которые заключили договор с производителем автомобиля.

Если хорошо поискать, то можно найти ту же деталь, что и оригинал, только в упаковке от ОЕМ-поставщика. Это позволит сэкономить на бренде, не экономя на качестве.

Это интересно: Поломки и ремонт бендикса стартера

Среди производителей ремней и роликов ГРМ, хорошо себя зарекомендовали такие компании как: Gates, Contitech, Dayco, Bosch, INA. Есть и другие, более дешевые варианты, которые расширяют диапазон цены/качества. Но, как мы уже выяснили, ремень ГРМ — не та деталь, на которой стоит экономить.
