Как снять приборную панель Лада ларгус?

Работу проводим при демонтаже отопителя, радиатора и вентилятора отопителя, испарителя кондиционера или при замене жгута проводов.

Операции показываем на автомобиле, оснащенном двумя подушками безопасности.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем рулевое колесо (см. «Снятие рулевого колеса», с. 175).

Снимаем подрулевые переключатели вместе с соединителем (см. «Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля», с. 220).

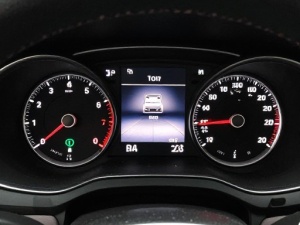

Снимаем комбинацию приборов (см. «Снятие комбинации приборов», с. 229).

Отсоединяем колодки проводов от выключателя зажигания и катушки им-мобилайзера (см. «Замена катушки иммобилайзера и контактной группы выключателя зажигания», с. 206). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола», с. 255).

Расположение колодок жгутов проводов подушки безопасности переднего пассажира в салоне автомобиля.

Ключом Тогх Т-20 отворачиваем два самореза крепления регулятора направления пучков света фар.

. и проталкиваем регулятор внутрь панели приборов.

Преодолевая сопротивление пластмассовых защелок, отжимаем обивку

левой передней стойки.

. выводим нижние фиксаторы из отверстий в панели приборов и снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.

. отверткой поджимаем фиксатор.

. и выталкиваем диагностический разъем из гнезда вещевого ящика.

Отводим панель приборов от поперечной балки.

. и вынимаем панель приборов из салона автомобиля.

Перед установкой панели приборов вставляем в гнездо вещевого ящика диагностический разъем.

Остальные операции по установке панели приборов выполняем в обратной последовательности.

Точки крепления панели приборов: А — наружная сторона панели приборов; В — внутренняя сторона панели приборов; 1 — нижнее боковое крепление; 2 — верхнее крепление; 3 -центральное крепление; 4 — нижнее крепление

Внутренний дизайн Лады Ларгус похож на интерьер Рено Логан. У них одинаковые кнопки и воздуховоды, похожие торпедо. Центральная часть практически одинаковая в двух машинах.

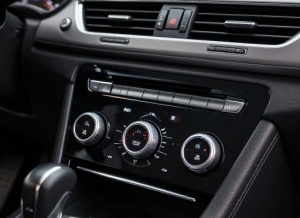

Приборная панель Ларгуса

Панель приборов Ларгуса состоит из каркаса и декоративной накладки. Каркас сделан из стали, на нем держатся все блоки и провода электрооборудования, установленного в салоне. Также к нему прикреплены элементы рулевого управления. Каркас представляет часть силовой конструкции автомобиля, он крепится к основанию кузова и передним стойкам.

Декоративная накладка – это формованная деталь из пластмассы. Она прикручена на каркас с помощью винтов. На декоративной панели закреплен руль, система отопления и кондиционирования салона. Также на ней установлены контрольные приборы, накладки и вещевой ящик.

Снятие приборной панели

Под приборной панелью в Ларгусе спрятаны важные элементы автомобиля. Чтобы их отремонтировать или поменять, нужно снять торпедо. Это легко сделать самостоятельно, необязательно привлекать специалистов. Перед началом изучите инструкцию и убедитесь, что вам все в ней понятно.

• крестообразная отвертка;
• плоская отвертка;
• ключ torx t50;
• ключ torx t20.

Этапы демонтажа панели приборов Лады Ларгус:

1. Снимите минусовой провод с АКБ.
2. Заблокируйте модуль управления подушками безопасности.
3. Снимите руль.
4. Отсоедините переключатель под рулем с водительской подушкой безопасности.
5. Отсоедините все приборы и отложите их.

Вытащите коврики и открутите облицовку тоннеля пола.

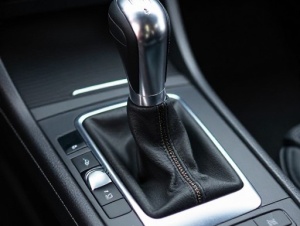

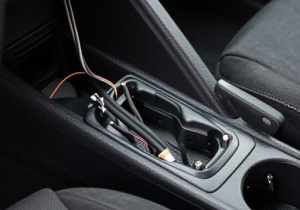

• Снимите чехол с рычага переключения передач. Отсоедините провода на прикуриватель.
• Снимите накладки с боковых стоек кузова.
• Накладка центральной обшивки держится на пружинных фиксаторах. Чтобы ее снять, нужно аккуратно поддеть ее плоской отверткой. Действуйте осторожно, чтобы не повредить детали.
• Отсоедините провода от центрального замка, сигнализации, электроподогрева стекол, передних стеклоподъемников.
• Снимите аудиосистему.
• Под головным устройством аудиосистемы есть винт, на котором держится декоративная панель Ларгуса. Открутите его.

Открутите винты крепления блока отопления и протолкните приборы внутрь.

• Снимите ручку регулятора света фар. После этого открутите два болта и протолкните вниз сам регулятор.
• Слева и справа внизу найдите и откиньте декоративные заглушки винтов крепления приборного щитка.
• Отвинтите эти крепления от каркаса на кузове.
• Отвинтите слева и справа боковые крепления.
• Снимите рычаги регулировки руля.
• Вытащите крепления левого нижнего щитка обшивки.
• Снимите торпедо. В вещевом ящике отсоедините жгут проводов.

Установка панели приборов

Установить приборный щиток на место можно в обратном порядке. После этого не забудьте разблокировать подушку безопасности водителя. Чтобы ничего не забыть, держите рядом инструкцию:

1. Установите сопла и корпус вентиляции салона.
2. Поставьте панель приборов Ларгуса на место и присоедините жгут проводов в бардачке.
3. Заверните винты верхнего крепления около лобового стекла.
4. Установите блок приборов отопителя на место и заверните винты.
5. Заверните винты в пространстве за магнитолой.
6. Закрутите нижние крепления.
7. Установите на место корректор фар и его ручку.
8. Подключите провода приборов и установите их на место.
9. Поставьте козырек приборов.
10. Установите магнитолу и подключите все провода.
11. Поставьте декоративную накладку на центральную обшивку и защелкните ее.
12. Подключите провода прикуривателя и поставьте на место накладку на тоннель пола. Закрутите винты спереди и сзади.
13. Поставьте подрулевые переключатели, подушку безопасности, руль и систему регулировки руля.
14. Наденьте минусовую клемму на аккумулятор.

Панель устройств Лада Ларгус (снятие и установка)

На автомобиль Лада Ларгус установлена панель устройств сборной конструкции, состоящая из декоративной панели и каркаса панели. Декоративная панель представляет собой формованную пластмассовую деталь, прикрепленную винтами к каркасу. К декоративной панели прикреплены контрольные приборы, органы управления автомобилем, системой отопления (кондиционирования) и вентиляции, также накладки, закрывающие узлы, расположенные под панелью устройств, либо служащие для установки устройств, органов управления; сопла воздуховодов, вещевой ящик. Каркас панели состоит из металлической арматуры, к которой прикреплены элементы управляющего управления, жгуты проводов и блоки систем электрического оборудования автомобиля. Каркас прикреплен к фронтальным стойкам, щиту передка, основанию кузова и заходит в его силовую структуру. В этой статье мы поведаем о процедуре снятия панели приборов с автомобиля лада Ларгус. Приведем поэтапные фото и описание к ним.

Где же эта кнопочка

Итак, представляем вашему вниманию самые труднодоступные кнопки в этом автомобиле, некоторые из которых без инструкции будет очень сложно найти.

В первую очередь, давайте нажмём на привычную всем кнопку клаксона на руле. Однако, машина упорно молчит, да и вообще, если честно ничего не нажалось. Не стоит спешить обратно к дилеру и ругать его за бракованный продукт, который он нам «негодяй» эдакий всё же подсунул. Кнопка клаксона на самом деле находится на подрулевом переключателе и, конечно, крайне неудобно и непривычно такое расположение.

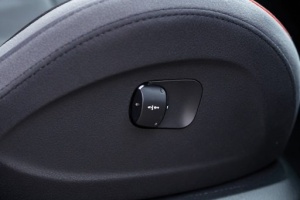

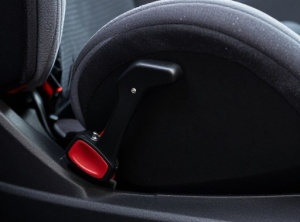

Идём далее, кнопка подогрева водительского кресла вообще оказалась неизвестно где, кстати, почему она там оказалась тоже является тайной покрытой мраком. А находится она рядом с рычагом регулировки высоты сиденья между креслом и дверью. Достать её будет проблематично, особенно зимой, если вы ещё и в куртке. Представьте ситуацию − зима, за окном минус тридцать, скользкая трасса и скорость под восемьдесят. В такой ситуации можно и с жизнью попрощаться, пытаясь на ощупь найти и нажать эту злосчастную кнопочку.

Не обидели Ларгус и наличием стеклоподъёмника на передних и задних дверях. Однако кнопки стеклоподъёмника тоже оказались не там, где хотелось бы. Вместо того чтобы установить их непосредственно на дверях, конструкторы сделали совершенно необъяснимую схему расположения. Система управления переднего стеклоподъёмника расположилась на передней панели прямо под аудиосистемой и, если для водителя и переднего пассажира это более-менее удобно, то вот задним пассажирам пришлось совсем несладко. Для них кнопки стеклоподъёмника сделали между передними креслами практически на полу автомобиля.

Учитывая приличный простор в салоне, людям, сидящим на заднем сиденье, придётся хорошенько потянуться ради глотка свежего воздуха. Тяжело будет и водителю, если он будет находиться в автомобиле один и потребуется опустить или поднять стёкла задних дверей, не каждый сможет так искусно вывернуть руку и нащупать эти самые кнопочки. Кнопка блокировки заднего стеклоподъёмника тоже не радует, так как сделали её прямо под рычагом ручного тормоза и, резко потянувшись к ней, можно удариться о рычаг, хорошо, если пальцы целыми останутся.

Электропривод боковых зеркал − отличная и очень полезная вещь, особенно во время движения удобно им пользоваться, но только не в Лада Ларгус. Кнопка регулировки зеркал оказалась также под рычагом ручного тормоза и пользоваться ей крайне неудобно.

Подводя итоги, хочется заметить, что ВАЗ не имеет такого большого опыта в производстве собственных машин, который имеется у зарубежных конкурентов. Изначально копировался итальянский Фиат, который в России получил название Жигули, теперь пошёл в ход французский Рено. Так может не стоит ругать наших за то, что не наше, и дать шанс автопрому выпустить что-то своё?

Схожие чувства испытывали покупатели первых «жигулей»: отечественный автомобиль, но так похож на иномарку! О зарубежных машинах в далекие 1970‑е даже не мечтали, а сравнивали новую модель лишь с «запорожцами» и «москвичами». Сегодняшний покупатель куда более искушен, и потому мы оценивали отечественный «Ларгус» по всей строгости.

LADA > Largus

Операции по снятию панели приборов Лада Ларгус

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. ..и снимите с кронштейна, приклеенного к ветровому стеклу.

3. Снимите подрулевые переключатели в сборе с контактным кольцом подушки безопасности водителя (см. «Замена подрулевых переключателей Лада Ларгус»).

5. Снимите облицовку тоннеля пола.

Видео-инструкция по установке подмотки спидометра Largus, Logan, Sandero, Duster, Almera

Видео-инструкция по установке Крутилки Спидометра для Lada Largus

в диагностический разъем OBDII. Окупится менее…

Читайте:

Как снять щиток приборов Lada Largus 2020г.в., как самому скрутить пробег в домашних условиях

— Как самостоятельно скрутить пробег на Renault Logan 2013 г.в., в домашних условиях Как …

6. Снимите облицовки обеих передних стоек кузова.

7. Подденьте край центральной накладки панели приборов и, преодолевая сопротивление ее пружинных фиксаторов, отсоедините накладку от панели приборов.

Действуйте осторожно, так как фиксаторы очень жесткие и при чрезмерном усилии можно испортить внешний вид накладки или панели приборов.

8. Сжав фиксаторы, отсоедините колодки жгутов проводов от выключателей стеклоподъемников передних дверей, центрального замка, электрообогрева стекла двери задка, аварийной сигнализации и снимите центральную накладку панели приборов.

9. Снимите головное устройство аудиосистемы.

10. Через проем, открывшийся после снятия головного устройства аудиосистемы, выверните центральный винт верхнего крепления декоративной панели.

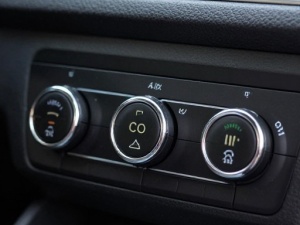

11. Снимите блок управления отоплением (кондиционированием) и вентиляцией

12. Потянув вдоль оси, снимите ручку регулятора корректора света фар.

13. Выверните два винта крепления регулятора к панели и протолкните вал регулятора к панели и протолкните вал регулятора внутрь панели.

14. Поддев, откиньте декоративные заглушки винтов нижнего крепления панели приборов слева и справа.

15. Выверните два винта крепления консоли к кронштейну на основании кузова.

16. Выверните два нижних винта боковых креплений, расположенные слева

Читайте:

18. . а также два верхних винта боковых тора внутрь панели. креплений, расположенные слева.

20. Выверните винт крепления.

21. Снимите рычаг регулировки положения руля

22. Выньте правый …

23. . и передний пистоны крепления левого нижнего щитка панели.

24. Снимите панель приборов, вынув в процессе снятия диагностический разъем из гнезда вещевого ящика.

25. Установите панель приборов в порядке, обратном снятию.

Как разобрать панель на ларгусе

Иииииитак! После того, Лора попыталась нас убить, а именно заморозить, отказавшись включать печку морозной зимой, поиск неисправности было решено не откладывать в долгий ящик. Почитав драйв2, просто инфу в инете я хотел просто снять моторчик, ведь этим нехитрым способом через камасутру у многих проблема решалась, но что-то внутри меня говорило, что мотор-то рабочий и проблема до него. Да и меняли мне его по гарантии, и не вериться мне, что у 2х моторов одна и та же неисправность в виде самоустраняющегося дефекта, а вот до мотора я всё прозванивал ещё три года назад, резистор и блок управления в норме. Взяв электросхему я нашёл на ней электромотор, который подключается через своеобразный удлинитель

который невозможно проверить не сняв панель. Вывод напрашивается сам собой, снимать панель. Как только совпало 2 события, а именно: потеплело до приемлемых -2 и выдался выходной, я направился искать плохой контакт. Предварительно я совершил 2 ошибки. Первая — в пятницу вечером, после работы, я направился, куда бы вы подумали? Нет, не в бар, в спортзал! Первый раз за пол года… А вот после зала (вторая ошибка), ночью, в бар… В общем в субботу я не смог не только думать, но и двигаться, поэтому ремонт перенес на воскресенье. В воскресенье мозг работал, а вот мышцы — нет. Превознемогая боль во всём теле, я всё-таки отвёз супругу на работу и вернувшись приступил к снятию панели.

Там в глубине, за магнитолой, саморез крепления торпеды к кузову, долой его. Затем была очередь руля, снятие которого начинается с демонтажа подушки безопасности

В руле есть очень удобная ложбинка, которая направляет отвёртку прямо на пружинку фиксирующую подушку безопасности

Затем была очередь подрулевых переключателей, тут всё просто, внизу болт, обеспечивающий фиксацию

Ну и конечно же надо демонтировать панель приборов. Для этого срываем козырёк, декоративные накладки слева и справа от колонки, выкручиваем 2 самореза и снимаем внутреннюю часть козырька, а затем, открутив 4 самореза

отсоединив 2 колодки, снимаем панель приборов. Далее, как написано в книжке, «Преодолевая сопротивление» и порезав палец, снимаем накладку боковой стойки, затем

Выкручиваем саморез. Такой же снизу, под декоративной заглушкой. И два аналогичных справа. Переходим к тоннелю,

Один саморез в торце под заглушкой. Вжык шуриком и лёгким движением вверх, чуть не ломаем кусок декорации салона, ибо нефиг забывать про ручник. Дальше вторая часть тоннеля, которая прикреплена гаечкой… Лёгким движением руки переоборудуем Шурика в гайковёрт малой мощности. Вжик! И сняли гаечку. Далее два самореза в подстаканниках и два по бокам (Так вот откуда ещё 2 осталось после сборки! Надо будет сегодня закрутить). Поздравляю себя любимого, тоннель демонтирован, кстати не пытайтесь выломать обивку ручки КПП, там фиксатор со стороны «направления вперёд», вот его надо отжать и она вынется свободно, и не забываем отсоединить прикуриватель. Кстати, посмотрев на хлипенькие проводочки прикуривателья что-то очкую в него что-то подключать теперь.

Далее в бардачке отжимаем фиксатор разъёма под компьютер и проталкиваем его туда, за бардачёк.

Тянем потянем! Хрен там плавал, корректор фар кто за тебя откручивать будет? Иван Фёдорович Крузенштерн? Вытягиваем на себя крутилку, два вжуха, и попытка номер два. Тянем потянем!

В багажник торпеду. Как же хорошо, что для этого не надо покидать авто! Слава Ларгусовскому багажнику! Ну и собственно вот он:

Если присмотреться, то видно, что зелёный провод даже подгореть умудрился. А всё потому, что сорван упор контакта внутри штекера. Накинул минусовую клемму, пошурудил, мотор заработал, красота! Поджал, вставил, всё работает, подёргал, сидит надёжно. Заодно нашёл блок сигнализации, чтобы знать куда лесть в следующий раз, а то он начал мозга канифолить, то орать на пустом месте, то ещё что похуже. Ну а на этом самое интересное закончилось. Отсоединил минусовую клемму. Вжух, вжух, вжух и собрал всё в обратном порядке, естественно перепутав несколько саморезов местами и теперь у меня не закреплено за магнитолой, но зато подрулевые переключатели больше не люфтят. И запчасти как всегда остались, сегодня кстати вспомнил откуда, вечером закручу. Сам мотор не снимал, ибо не вибрирует и не глючит. А древняя автослесарная мудрость гласит «Работает? Не лезь!». Вот собственно и всё ребята, на всё про всё ушло два с половиной часа. Всем чистых дорог и ни гвоздя ни жезла!

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный «на 10»).

Снять центральную накладку 1, рисунок 15-1, панели приборов, преодолев усилие фиксаторов..

Рисунок 15-1 — Снятие выключателей и переключателей на центральной консоли панели приборов:

1 — центральная накладка панели приборов;

2 — переключатель стеклоподъемника левой передней двери;

3 — выключатель обогрева заднего стекла;

4 — выключатель аварийной сигнализации;

5 — выключатель блокировки дверей;

6 — переключатель стеклоподъемника правой передней двери

Рисунок 15-2 — Колодки выключателей и переключателей на центральной консоли панели приборов:

1 — колодка жгута проводов к переключателю стеклоподъемника левой передней двери;

2 — колодка жгута проводов к выключателю обогрева заднего стекла;

3 — колодка жгута проводов к выключателю аварийной сигнализации;

4 — колодка жгута проводов к выключателю блокировки дверей;

5 — колодка жгута проводов к переключателю стеклоподъемника правой передней двери

Отсоединить колодки 1. 5, рисунок 15-2, жгута проводов панели приборов от выключателей обогрева заднего стекла, аварийной сигнализации, блокировки дверей, переключателей стеклоподъемников правой и левой передней двери, нажав на пружинные фиксаторы.

Сжав фиксаторы извлечь выключатели и переключатели из центральной накладки панели приборов.

Установку выключателей и переключателей выполнять в порядке обратном снятию.

Установить автомобиль на рабочее место. Поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи

.

1 — обивка стойки ветрового окна левая: 2 — комбинация приборов; 3 — панель приборов; 4 — модуль надувной подушки безопасности (МНПБ) пассажира; 5 — обивка стойки ветрового окна правая 6 — сопло вентиляции; 7 — облицовка туннеля пола; 8 — центральная накладка панели приборов; 9 — рулевое колесо; 10 — МНПБ водителя

Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора

Снять модуль надувной подушки безопасности водителя (МНПБВ).

Снять рулевое колесо, кожухи рулевого колеса, подрулевые переключатели, рукоятку регулировки рулевой колонки и приемное кольцо транспондера.

Преодолев сопротивление фиксаторов, откинуть декоративную заглушку 1, рисунок 122, отвернуть винт 2 и снять заднюю часть облицовки туннеля пола 3 (отвертка плоская, головка сменная Torx Т20, вороток).

1 — декоративная заглушка; 2 — винт крепления задней части облицовки туннеля пола; 3 — задняя часть облицовки туннеля пола

Отвернуть два винта 1, рисунок 12-3, крепления передней части облицовки туннеля пола (головка сменная Torx Т20, вороток).

1 — винт крепления передней части облицовки туннеля пола; 2 — передняя часть облицовки туннеля пола

Отвернуть гайку 4, рисунок 12-4, и два винта 1. Извлечь чехол 5 рычага переключения передач. Отсоединить колодку жгута проводов от прикуривателя 2 и снять переднюю часть облицовки туннеля пола 3 (головка сменная 10, головка сменная Torx Т20, удлинитель, вороток).

1 — винт крепления передней части облицовки туннеля пола; 2 — прикуриватель; 3 — передняя часть облицовки туннеля пола; 4 — гайка крепления передней части облицовки туннеля пола; 5 — чехол рычага переключения передач

Снять центральную накладку 1, рисунок 12-5, панели приборов, преодолев усилие фиксаторов. Отсоединить колодки жгута проводов от выключателей, снять накладку.

Извлечь заглушку из центральной консоли панели приборов или радиоприемник с проигрывателем компакт-дисков 2, отсоединить колодки жгутов проводов и антенну (съемник радиоприемника и проигрывателя компакт-дисков).

1 — центральная накладка панели приборов; 2 — радиоприемник и проигрыватель компакт-дисков

Снять декоративные накладки 1 и 3, рисунок 12-6, преодолев усилие фиксаторов.

Отвернуть два винта 2 крепления козырька комбинации приборов и снять его, преодолев усилие фиксаторов (головка сменная Torx Т20, вороток)

1 — левая накладка; 2 — винт крепления козырька комбинации приборов; 3 — правая накладка

Отвернуть четыре винта 1, рисунок 12-7, крепления комбинации приборов 2. Отсоединить две колодки жгутов проводов и снять комбинацию приборов (головка сменная Torx Т20, вороток).

1 — винт крепления комбинации приборов; 2 — комбинация приборов

Снять обивки стоек ветрового окна левую 1 и правую 5 (см. рисунок 12-1), преодолев усилие фиксаторов.

Снять рукоятку 4, рисунок 12-8. Отвернуть два винта 3 крепления регулятора 2 корректора фар, извлечь его из отверстия в панели приборов (головка сменная Torx Т20, вороток).

Преодолев усилие фиксаторов, откинуть декоративные заглушки 5 и отвернуть по одному винту 1 нижнего крепления панели приборов слева и справа (головка сменная Torx Т20, вороток).

1 — винт нижнего крепления панели приборов; 2 — регулятор корректора света фар; 3 — винт крепления корректора света фар; 4 — рукоятка корректора света фар; 5 — декоративная заглушка

Отвернуть винт 1, рисунок 12-9, крепления панели приборов через окно, открывшееся после снятия радиоприемника и проигрывателя компакт-дисков (головка сменная Torx Т20, удлинитель, вороток).

1 — винт центрального крепления панели приборов; 2 — панель приборов

Отвернуть два винта 1, рисунок 12-10, крепления блока управления отоплением, кондиционированием и вентиляцией 3 к панели приборов, сжать фиксаторы 2 и протолкнуть блок внутрь панели приборов (головка сменная Torx Т20, вороток).

1 — винт крепления блока управления отоплением, кондиционированием и вентиляцией; 2 — фиксаторы; 3 — блок управления отоплением, кондиционированием и вентиляцией

Отвернуть два винта 2, рисунок 12-11, крепления панели приборов 1 к корпусу отопителя (головка сменная Torx Т20, удлинитель, вороток).

1 — панель приборов; 2 — винт крепления панели приборов к корпусу отопителя

Отвернуть с правой и левой стороны по одному винту 1, рисунок 12-12, верхнего крепления панели приборов 2 (головка сменная Torx Т20, вороток).

1 — винт верхнего крепления панели приборов; 2 — панель приборов

Точки крепления панели приборов: А — наружная сторона панели приборов; В — внутрен-няя сторона панели приборов; 1 — нижнее боковое крепление; 2 — верхнее крепление; 3 -центральное крепление; 4 — нижнее крепление

Снять панель приборов. При снятии извлечь диагностический разъем из гнезда в вещевом ящике и разъединить колодку 1, рисунок 12-13 (снятие производить с помощником).

1 — колодка жгута проводов; 2 — панель приборов

Отвернуть четыре гайки 2, рисунок 12-14, крепления модуля надувной подушки безопасности пассажира 1, отсоединить колодку жгута проводов 3 и снять МНПБ пассажира (головка сменная 10, вороток).

1 — МНПБ пассажира; 2 — гайка крепления МНПБ пассажира; 3 — колодка жгута проводов

Снять внешнее кольцо 1, рисунок 12-15, сопла вентиляции.

Снять внутреннее кольцо 2 сопла вентиляции и, отжав три фиксатора 3, извлечь корпус 4 сопла вентиляции из панели приборов.

1 — внешнее кольцо сопла вентиляции; 2 — внутреннее кольцо сопла вентиляции; 3 — фиксатор; 4 — корпус сопла вентиляции

Установку снятых деталей выполнять в порядке обратном снятию.

Разблокировать ЭБУ подушек безопасности с помощью диагностического прибора
