Как заменить замок зажигания на калине

Общая схема электрооборудования ВАЗ 1118

1 — блок-фара; 2 — мотор-редуктор очистителя ветрового стекла; 3 — генератор; 4 — аккумуляторная батарея; 5 — стартер; 6 — звуковой сигнал; 7 — датчик незакрытого капота; 8 — переключатель стеклоподъемника правой передней двери; 9 — мотор-редуктор стеклоподъемника правой передней двери; 10 — электронасос омывателя ветрового стекла; 11 — соединительные колодки проводов для подключения правого (переднего) динамика аудиосистемы; 12 — электропривод блокировки замка правой передней двери с датчиком незакрытой двери; 13 — датчик температуры окружающего воздуха; 14 — соединительная колодка жгута проводов для подключения к жгуту системы управления двигателем; 15 — электропривод блокировки замка левой передней двери (с датчиком незакрытой двери и выключателем центрального замка); 16 — датчик недостаточного уровня тормозной жидкости; 17 — соединительные колодки проводов для подключения левого (переднего) динамика аудиосистемы; 18 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери); 19 — переключатель стеклоподъемника левой передней двери; 20 — переключатель центрального замка; 21 — мотор-редуктор стеклоподъемника правой передней двери; 22 — блок дистанционного управления; 23 — блок управления иммобилайзером (АПС-6); 24 — монтажный блок; 25 — щиток приборов; 26 — правый боковой указатель поворота; 27 — лампа освещения вещевого ящика; 28 — выключатель лампы освещения вещевого ящика; 29 — выключатель сигналов торможения; 30 — выключатель (замок) зажигания; 31 — блок управления освещением; 32 — подрулевые переключатели; 33 — левый боковой указатель поворота; 34 — соединительные колодки проводов для подключения левого (заднего) динамика аудиосистемы; 35 — электропривод блокировки замка левой (задней) двери с датчиком незакрытой двери; 36 — электровентилятор отопителя; 37 — дополнительный резистор отопителя; 38 — переключатель отопителя; 39 — выключатель аварийной сигнализации; 40 — выключатель соленоида блокировки заднего хода; 41 — выключатель обогрева заднего стекла; 42 — соединительные колодки проводов для подключения правого (заднего) динамика аудиосистемы; 43 — электропривод блокировки замка правой задней двери (с датчиком незакрытой двери); 44 — топливный модуль системы управления двигателем; 45 — выключатель фонарей заднего хода; 46 — выключатель контрольной лампы стояночного тормоза; 47 — прикуриватель; 48 — соленоид блокировки заднего хода; 49 — соединительные колодки проводов для подключения головного устройства аудиосистемы; 50 — лампы подсветки на накладке центральной консоли панели приборов; 51 — блок управления электроусилителем рулевого управления; 52 — плафон освещения салона; 53 — задний фонарь; 54 — колодка для подключения электропривода блокировки замка крышки багажного отделения*; 55 — датчик незакрытой крышки багажного отделения; 56 — фонари освещения номерного знака; 57 — дополнительный фонарь сигнала торможения; 58 — элемент обогрева заднего стекла; 59 — лампа освещения багажного отделения.

Замена замка зажигания своими руками

К большому сожалению, Лада Калина не может порадовать надежностью, долговечностью, многие системы, в том числе и замок зажигания, выходят из рабочего строя уже через пару лет, поэтому, чтобы сэкономить на ремонте в дорогостоящих автосервисах, лучше узнать, как это сделать самостоятельно. Итак, придя к мысли, что замок нужно менять, покупаем новый замок, который стоит в районе тысячи рублей. В комплекте мы получим три личинки (на двери и багажник) и 2 ключа. Также нужно приобрести четыре срывных болта, так как старые после демонтажа уже будут не годные.

Кроме самого изделия нам понадобится следующие инструменты:

зубило;
две отвертки, плоская, чтобы снимать фиксаторы и под крест для болтов;
ключ на 10 или трещетка с головкой на 10;
ключ на 8.

Приступаем к работе

1. Для начала нужно будет отсоединить провод аккумулятора от минуса.

2. Вооружившись отверткой под крест, выкручиваем крепежи на рулевой колонке. Чтобы вам было удобнее, сразу предупреждаем: два болта находится по правой и левой стороне(3), два снизу в середине(2), и два в самом низу(1). Так же есть саморез который находится прямо под рулем(4).

Читайте также: Разболтовка дисков УАЗ

3. Вытаскиваем фиксаторы, держащие подрулевые переключатели. Демонтируем переключатели.

4. Теперь нам понадобится помощь зубила. Нужно нанося удары средней мощности, отвернуть болты. Болты, как правило, после нескольких лет эксплуатации сильно прикипают, поэтому придется потрудиться. Как только вы заметите, что болты начинают съезжать с места, можно брать в руки пассатижи и дальше работать уже только при их помощи.

5. Нам нужно добраться до разъемов замка, которых всего два (основное питание и антенна иммобилайзера). Разъемы таятся под кожухом консоли. Чтобы получить доступ к разъемам, нужно чуть потянуть от замка жгут проводов и вытащить их.

6. Разъемы расстыковываем, а затем, демонтируем выключатель системы зажигания.

Теперь меняем старый замок на новый и проводим сборку в обратном порядке. Но не забудьте, что нужно еще немного поколдовать и над дверьми, а также багажником, сменив личинки замков.

Замена личинок дверей

Чтобы снять старые личинки на дверях и багажнике, нужно провести несложную работу, состоящую из нескольких этапов.

1. Берем ключ на 8 и (или головку на 8 с трещеткой) и крестовую отвертку. 2. Откручиваем саморезы с дверной обшивки и снимаем ее.

3. После того как сняли обшивку, нужно головкой на 8 откуртить железный фигурный держатель (3 болта).

Схема панели приборов Lada Kalina

1,2,3,4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5,6 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 7 – колодка жгута проводов панели приборов к колодке жгута проводов 8 – колодка жгута проводов панели приборов к колодке жгута проводов переднего; 9 – модуль управления светотехникой; 10 – выключатель зажигания; 11 – переключатель режимов бортового компьютера; 12 – переключатель стеклоочистителей; 13 – выключатель звукового сигнала; 14 – переключатель световой сигнализации; 15 – комбинация приборов; 16 – датчик температуры испарителя; 17 – датчик температуры воздуха салона; 18 – выключатель кондиционера; 19 – контроллер системы автоматического управления климатической установкой; 20 – моторедуктор заслонки отопителя; 21 – выключатель обогрева заднего стекла; 22 – выключатель аварийной сигнализации; 23 – выключатель сигнала торможения; 24 – прикуриватель; 25 – блок управления электроусилителем; 26,27 – колодки жгута проводов панели приборов к радиоаппарату; 28 – лампа подсветки табло управления отопителем; 29 – осветитель; 30 – монтажный блок: 31 – переключатель электродвигателя отопителя; 32 – электродвигатель отопителя; 33 – сопротивление добавочное электродвигателя отопителя; 34 – плафон освещения вещевого ящика; 35 – выключатель освещения вещевого ящика; 36 – блок управления автомобильной противоугонной системы АПС-6; 37 – модуль надувной подушки безопасности водителя; 38 – модуль надувной подушки безопасности пассажира; 39,40 – колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания.

КЗ – дополнительное реле стартеров; К4 – дополнительное реле; К5 – реле-прерыватель указателей поворота и аварийной сигнализации; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения противотуманных фар; К10 – реле включения обогрева заднего стекла; К11 – реле электрообогрева сидений; К12 – реле включения муфты компрессора кондиционера;

Жгут проводов панели приборов – 11186-3724030-20.

Схема системы зажигания Лада Калина Люкс

1 – датчик контрольной лампы давления масла; 2 – датчик указателя температуры охлаждающей жидкости; 3 – блок предохранителей дополнительный; 4 – предохранители электровентилятора системы охлаждения двигателей; 5 – реле электробензонасоса; 6 – реле электровентилятора системы охлаждения двигателя; 7 – реле зажигания; 8 – реле 2 электровентилятора системы охлаждения двигателя; 9 – реле 3 электровентилятора системы охлаждения двигателя; 10 – электровентилятор системы охлаждения двигателя; 11 – датчик положения дроссельной заслонки; 12 – регулятор холостого хода; 13 – датчик температуры охлаждающей жидкости; 14 – колодка диагностики; 15 – колодка жгута системы зажигания к колодке жгута панели приборов; 16 – электромагнитный клапан продувки адсорбера; 17 – датчик скорости; 18 – колодка жгута системы зажигания к колодке жгута панели приборов 2; 19 – датчик массового расхода воздуха; 20 – датчик положения коленчатого вала; 21 – датчик кислорода; 22 – контроллер; 23 – датчик неровной дороги; 24 – датчик кислорода диагностический; 25 – колодка жгута катушек зажигания к колодке жгута системы зажигания; 26 – катушки зажигания: 27 – колодка жгута системы зажигания к колодке жгута катушек зажигания; 28 – свечи зажигания; 29 – форсунки; 30 – резистор; 31 – датчик давления системы кондиционирования воздуха; 32 – колодки жгута системы зажигания и жгута проводов форсунок; 33 – датчик фаз; 34 – датчик детонации.

Общие сведения

Предназначение ЗЗ «Калины», ничем не отличается от других автомобилей, – включение зажигания и управление стартером двигателя. Он снабжен механической блокировкой и защитой от повторного включения стартера, без выключения зажигания. Это позволяет защитить венец маховика и бендикс от случайного поворота ключа. Имеется и электронная защита в виде иммобилайзера, антенна которого интегрирован в ЗЗ.

Замок зажигания «Калины» имеет 3 положения, каждое из которых расписано в таблице.

Габаритные огни, магнитола, аварийная сигнализация, стоп-сигнал, лампа плафона

Система зажигания автомобиля, ближний и дальний свет, отопитель, омыватель и дворники, указатели поворота, бензонасос.

Ключ можно вытащить только в нулевом положении. Чтобы не забыть его в замке, при выключенном двигателе, предусмотрена звуковая сигнализация, включающаяся одновременно с открытием водительской двери.

Конструкция

Замок состоит из механической и электрической частей. Коротко о конструкции каждой из них:

Механическая часть представляет цилиндрический механизм, повернуть который можно только предназначенным именно для него ключом. Кроме того, сюда можно отнести и противоугонную защелку, предотвращающую поворот руля.
Электрическая часть состоит из клемм и контактов, соответственным образом замыкающихся при каждом повороте ключа. Для этого она соединена с механикой замка. Контактов всего три. На один из них, тридцатый, подается плюс, непосредственно от аккумулятора. Остальные два (15 и 50) предназначены для включения потребителей и стартера, соответственно. Для ограничения тока через пятидесятый контакт, в его цепь включено реле. Через его контакты, а не через замок зажигания «Калины» запитывается стартер.

Антенна иммобилайзера расположена в декоративном кольце прикрывающем ЗЗ. Она реагирует на транспондер ключа, вставленного в замок. Иммобилайзер распознает только свой, уникальный, сигнал и дает разрешение блоку управления на запуск двигателя.

Подведем итоги

Замок зажигания в модели LADA Kalina обладает достаточной надежностью и не способен доставлять владельцу какие-то проблемы. Однако в редких случаях его требуется демонтировать для ремонта или выполнения сменной процедуры. Осуществить это можно собственноручно, для чего необходимо запастись ранее обозначенным перечнем инструментов. Теперь вы знаете, как заменить, а также как снять замок, если присутствуют какие-либо неисправности.

Замок зажигания на любой машине, в том числе Лада Калина, представляет собой узел, который позволяет запустить двигатель в результате поворота ключа. Выход из строя этого механизма приведет к невозможности движения на авто, так что в случае выявления неисправностей в его работе необходимо как можно быстрее определить причину и сделать ремонт. Подробнее о замене узла читайте ниже.

Неисправности ЗЗ

Чаще всего повреждения замка зажигания «Калины» связаны с его механической частью. В этом случае невозможно повернуть ключ в нужное положение. Неисправность не возникает, что называется, на ровном месте. Как правило, в течение нескольких месяцев наблюдаются частые заедания ключа, которые устраняются его покачиванием в личинке.

Редко, но бывают случаи выхода из строя и электрической составляющей замка зажигания «Лады-Калины». В основном они сводятся к отсутствию контакта при включении. Характерно это только для замков с большим сроком эксплуатации. Правда существует еще одна распространенная причина подгорания контактов – сам автовладелец.

Устанавливая дополнительное оборудование, хозяин машины не учитывает, что максимально допустимая нагрузка на контакт 15, всего 19 ампер. Этого вполне хватает для штатных потребителей, но дополнительные световые и звуковые приборы, особенно установленные кустарно, замок уже не выдерживает. Контакты начинают искрить и со временем выходят из строя. Поэтому устанавливая дополнительное оборудование, нужно обязательно использовать для его питания, дополнительное реле.

Неисправности замка зажигания

Как и любое электронное устройство, замок зажигания Лады Калины подвержен частым поломкам. Неисправности могут возникнуть по массе причин, наиболее частые из которых следующие.

Окисление контактов всегда приводит к серьезным повреждениям (обычно из за попадания влаги и сырости в машине)
Перегорание контактов, что происходит из-за резких скачков напряжения. Перепады напряжения обычно приходятся на момент запуска силового агрегата, в ходе которого резко повышается температура внутри системы, отчего изоляция просто выгорает. Вот почему так важно подходить к вопросу запуска грамотно.
Механические повреждения. Если, собираясь повернуть ключ, вы заметили, что сделать это стало труднее, чем обычно, то значит, что-то случилось с личинкой замка, быть может, он просто забился грязью или пылью, а может, на заводе был допущен брак, который выявился только теперь.

Признаки неисправности

Основные симптомы повреждения ЗЗ чаще всего очевидны:

Не поворачивается ключ замка зажигания «Калины». Не следует думать, что он может заклинить только в положении «0». Иногда наоборот, автомобиль невозможно заглушить, потому, что ключ не возвращается в нейтральное положение.
Не работает ряд приборов, в том числе, не горят контрольные лампы на панели.
Не крутит стартер.
Появляются постоянные перебои при движении, с пропаданием показаний контрольных приборов.
Лампы панели приборов загораются после нескольких оборотов поворотов ключа в одну и другую сторону.

Как и в случае с любой неисправностью, некоторые симптомы не обязательно безоговорочно указывают на замок. Поэтому прежде чем разбирать его, нужно исключить все другие варианты. Это часто можно сделать по косвенным признакам. К примеру, если не вращается стартер, но при повороте ключа в положение «2», щелкает реле, значит замок исправен.

Способ проверки замка зажигания

Можно произвести проверку работы замка зажигания. Для неё потребуется мультиметр. В начале нужно подготовить автомобиль в выполнению проверки. Для этого отсоединяется клемма провода от отрицательного вывода аккумуляторной батареи. Затем снимаются декоративные накладки рулевой колонки. Далее разъединяются колодки шута проводов выключателя зажигания. Затем с помощью мультиметра проверяется исправность замыкания выводов в колодке. Ключ в положении 0- выключено. Затем нужно проверить замыкание контактов в положении 1 – включено и 2 – стартер. Если есть неисправность в замке зажигания, то нужно его заменить.

Отремонтировать или купить новый

На этот вопрос нет однозначного ответа. Дело в том, что очень трудно найти новую контактную группу на ЗЗ «Калины», в отличие от классики, «Самары» и десятого семейства. Поэтому приходится ее ремонтировать, что без наличия опыта, навыков и желания – не самая лучшая затея. Чаще всего владельцы устанавливают новый ЗЗ, купив его в сборе.

В этом случае необходимо учесть, что замок зажигания «Калины» с иммобилайзером, который не будет реагировать на новый ключ и машину не удастся завести. Выход конечно есть. Можно переобучить иммобилайзер под новый ключ. При этом придется поменять еще и личинки на дверных замках.

Можно поступить проще – возить с собой два ключа. Правда непонятно, стоит ли их держать на одной связке. Поэтому самое разумное будет изготовить новое «жало» и установить его на старый ключ. Кстати говоря, оно может входить в комплект поставки нового замка.

Подготовка к установке и установка замка зажигания

В начале, снимаем таким образом, что разъединяем колодки жгутов проводов замка зажигания. Лезвие зубила упирается в кромку головки одного из болтов, затем ударами по зубилу ослабляется затяжка болта. Таким же образом ослабляется затяжка трех оставшихся болтов крепления выключателя. Важно, чтобы зубило не разрубило головку болта. Зубило должно повернуть болт против часовой стрелки для ослабления затяжки. Далее выворачиваем болты узкими плоскогубцами. Последний болт нужно выворачивать придерживая замок зажигания. Снимается скоба крепления замка и сам замок.

Далее следует установка замка зажигания. Перед этим нужно вставить в него ключ и повернуть в положение – включено, для того чтобы, защелка механизма блокировки рулевого вала была задвинута в корпус замка. Теперь устанавливаем замок зажигания. вынимаем ключ из замка зажигания и проверяем работу механизма блокировки рулевого вала. Теперь убеждаемся в том, что все работает и соединяем колодки проводов замка зажигания и устанавливаем накладки рулевой колонки.

Замена замка зажигания

Как всегда, если работа связана с электричеством, начинать ее нужно с отключения минусовой клеммы аккумулятора. Из инструмента потребуются фигурная отвертка и небольшое зубило. Необходимо заранее купить замок зажигания. При этом нужно учитывать наличие иммобилайзера. Если все готово, можно переходить к замене. Последовательность действий следующая:

Открутив пять болтов, снимаем декоративный кожух рулевой колонки. Шурупы разные, поэтому лучше запомнить, какой, где стоял. Кроме того, чтобы снять кожух нужно опустить вниз рукоятку регулировки рулевой колонки.
Замок зажигания закреплен на двух хомутах, стянутых болтами, которые невозможно открутить ключом. Поэтому придется воспользоваться зубилом. Его нужно упереть в шляпку и аккуратными, но довольно сильными ударами откручивать его до тех пор, пока не станет возможным делать это руками. То есть, зубилом нужно не срубать болт, а использовать его как аналог ключа.
Таким образом, придется открутить все 4 шурупа.
Замок останется висеть на проводах.
Отключаем электрические разъемы, и замок зажигания легко снимается.
Установка производится в обратной последовательности.

Стоит отметить, что данная последовательность действий аналогична для всех модификаций автомобиля, в том числе для замка зажигания «Калины 2», выпускаемой с 2013 г.

Как заменить замок зажигания на ВАЗ 1117-ВАЗ 1119?

Примечание! Прежде чем начать менять замок, скиньте минусовую клемму с аккумуляторной батареи, всё же с электроникой предстоит работать! (О том как скинуть клемму, см. в статье: «Замена аккумулятора на ВАЗ», в пункте 1)

Снятие: 1) В начале операции вам нужно будет снять кожух с рулевой колонки, для этого воспользуйтесь отвёрткой и с её помощью выверните семь винтов которые крепят кожух (см. фото 1), после того как винты все будут откручены, полностью вытяните ручку за счёт которой осуществляется регулировка руля (см. фото 2, она указана стрелкой) и после этого снимите нижний кожух, а затем приподняв верхний тоже снимите его с рулевой колонки.

Примечание! Когда снимите нижний и верхний кожух, посмотрите на их боковую часть или поищите под педалями резиновое уплотнительное кольцо, которое нужно для того чтобы закрывать замок зажигания от пыли и грязи!

2) Затем вам нужно будет посмотреть на сам замок и обратите особое внимание на провода которые идут от него, на Калинах стоит ещё в дополнение иммобилайзер поэтому проводов будет идти от самого замка много, а разъёмов проводов всего будет два (Один из разъёмов будет идти на стартер, тем самым отвечает за запуск машины, а второй разъём будет идти на иммобилайзер и отвечает она за то чтобы машину не угнали), так вот каждый разъём разъедините с колодками (Каждый разъём будет соединён с другими двумя колодками), для этого возьмитесь рукой за разъём и просто отсоедините его от колодки применив для этого небольшую силу (Эту же операцию проделайте и с другим разъёмом).

Примечание! На фото выше, показан пример стрелкой где разъём проводов идущий от замка зажигания соединяется с другой колодкой (Данный разъём идёт на стартер, на иммобилайзер который идёт выглядит чуть по меньше)!

3) Следом как показано на фото ниже, при помощи молотка и зубила выверните четыре болта (У них нет граней и они указаны стрелками) которые крепят замок на рулевой колонки, как же их вывернуть спросите вы? Объясняем! Берите в руки зубило и молоток и ставьте зубило на край какого либо болта, после этого бейте по нему и тем самым попытайтесь стронуть болт с места и т.д., пока болты все полностью не вывернуться.

Примечание! Если вам не нравиться такой способ, тогда можно ещё высверлить эти болты но только в таком случае будьте аккуратны не повредите ничего!

4) Когда все четыре болта вы выверните, снимите с одной стороны рулевого вала кронштейн который указан стрелкой, а с другой стороны снимите сам замок зажигания и отложите его в сторонку если он вам больше не нужен и на его место вы собираетесь поставить новый.

Примечание! В том случае если вам всё же старый замок вдруг пригодится (К примеру не все новые замки продаются с контактной группой, поэтому её и приходится снимать со старого замка и устанавливать на новый), для снятия контактной группы с замка вы должны быть убеждены во-первых что не в ней всё дело а именно в замке и он подлежит замене, вот к примеру если у вас проблемы с электроникой в салоне допустим вы поворачиваете ключ и приборы не загораются, то скорее всего это дело всё в контактной группе а сам замок и менять не обязательно (Но не факт может и с иммобилайзер проблема быть, для этого разберите контактную группу и проверьте какие контакты у неё, окисленные или же нет), так вот как же снять контактную группу с замка, для этого:

1. При помощи отвёртки или рукой отогните фиксатор который находится на разъёме проводов и после чего из данного разъёма извлеките все клеммы совместно с проводами (см. фото 1, но обязательно запомните расположение каждого провода в разъёме, хотя чуть ниже мы описали как можно установить провода в разъём не запоминая ранее их расположения, но всё же лучше запомнить чтобы проблем не возникло в дальнейшем), затем сжав защёлки крышки контактной группы (см. фото 2) снимите её с самого корпуса замка (см. фото 3) и после чего отогнув две пластмассовые защёлки (см. фото 4), разъёдините между собой крышку контактной группы и саму контактную группу (см. фото 5), а после того как сама контактная группа у вас окажется в руках снимите с неё подвижную часть и осмотрите все её контакты как показано на шестом фото, если из контактов будут найдены окисленные или подгоревшие, тогда попробуйте их зачистить при помощи мелкозернистой наждачной бумаги а в случае если контакты будут сильно повреждены и зачистка их не к чему не приведёт, то в таком случае замените саму контактную группу.

Примечание! Когда будете обратно собирать подвижную часть контактной группы, устанавливайте её таким образом чтобы самая широкая часть которая на ней присутствует вошла в зацепление выступа на крышке как показано на фото ниже:

Установка: Устанавливается новый замок в обратном порядке снятию и собирается тоже, но только при сборке есть кой какие нюансы, а именно обязательно когда будете устанавливать клеммы проводов идущих от контактной группы в разъём проводов, обратите внимание на то что у каждой клеммы должно быть своё положение, поэтому разыщите колодку проводов к которой будет подсоединяться этот разъём и смотря по ней подсоедините все провода в разъём точно на те же места где они и идут на колодке, вот к примеру на колодке проводов вы видите то что красный провод проходит в крайне левой части, то соответственно и на разъёме проводов сделайте таким образом чтобы тот же самый красный провод смог к тому проводу подсоединиться, чтобы вы хоть немного понимали ситуацию чуть ниже мы разместили фото на котором изображены две клеммы, так вот и на колодки и на разъёме проводов будут точно такие же клеммы (На разъёме будут Папы, на колодке Мамы) поэтому попытайтесь совместить их таким образом чтобы каждый цвет провода сошёлся.

Примечание! Когда будете устанавливать замок, обязательно вставьте в него ключ и поверните его из положения «0»!

Замена возвратной пружины замка:

Примечание! Сама данная пружина заменяется легко, но есть одно Но! Её не продают в магазинах, поэтому вам её нужно будет либо снимать со старого какого ни будь замка или делать самопальную, выглядит она вот таким вот образом:

1. В начале операции для того чтобы снять пружинку, вам нужно будет взять в руки сам замок и отвернуть три болта которые крепят к нему кронштейн, о том где приблизительно располагаются эти болты смотрите на фото ниже, на котором один из винтов при этом отчётливо виден.

2. Когда болты будут все вывернуты, аккуратно снимайте кронштейн и следите за тем чтобы шарик который находится внутри не выпал (Он показан на фото ниже), но а если выпадет тогда поставьте его на место, теперь поговорим насчёт возвратной пружинки, как вы уже увидели на фото она располагается в личинке самого замка и своими усиками она упирается в пазы которые есть в личинке, так вот с помощью отверти выньте старую от туда и установите на её место новую и соберите весь механизм в обратном порядке снятию.

Дополнительный видео-ролик: Более подробно о том как произвести замену замка зажигания, смотрите в видео-ролике который выложен чуть ниже:

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

« » – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
«I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
«II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
«III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

«50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
«15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
«30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
«INT» – наружное освещение и световая сигнализация (двойной черный провод).

Как заменить замок зажигания на ВАЗ 1117-ВАЗ 1119?

Замена возвратной пружины замка:

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

приходит +12В вположении I, II, III (стоянка)
приходит +12В вположении I, II, III (стоянка)
приходит +12В вположении III (стоянка)
положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
положение I, уходит +12В на стартер (контакт 50);
положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
приходит +12В от АКБ (контакт 30);
приходит +12В постоянно.

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

приходит +12В постоянно
приходит +12В постоянно
приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
положение I, уходит +12В на стартер (контакт 50);
приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
приходит +12В от АКБ (контакт 30);
приходит +12В постоянно.

Распиновка замка ВАЗ-2110, ВАЗ-2111, ВАЗ-2112

Распиновка замка зажигания ВАЗ-2110:

приходит +12В для микрика датчика вставленного ключа;
приходит масса при открытой водительской двери;
уходит +12В на стартер (контакт 50);
уходит +12В после включения зажигания (контакт 15);
уходит +12В при вставленном ключе на 5 контакт БСК;
приходит +12В для подсветки личинки замка;
приходит +12В от АКБ (контакт 30);
не используется.

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

приходит +12В для микрика датчика вставленного ключа;
приходит масса при открытой водительской двери;
уходит +12В на стартер (контакт 50);
уходит +12В после включения зажигания (контакт 15);
уходит +12В при вставленном ключе на 5 контакт БСК;
приходит +12В для подсветки личинки замка;
приходит +12В от АКБ (контакт 30);
не используется.

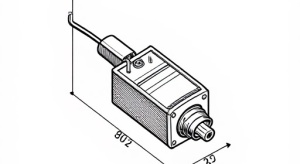

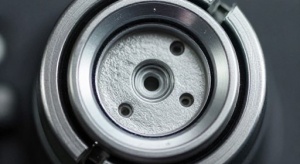

Строение замка зажигания авто

Запорный стержень
Корпус
Валик
Контактный диск
Контактная втулка
Колодка
Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.
