Многие владельцы автомобилей Лада Калина сталкиваются с проблемой открывания задних дверей. Такое встречается как на старых, так и на совершенно новых автомобилях, и этот дефект можно отнести к заводскому браку. Но, судя по всему, доработать механизм ручки никто так и не додумался на заводе. Более того, с передними ручками такой проблемы нет, она есть только с задними.
Вот и на моей Калине недавно из-за постоянного чрезмерного усилия при открывании отломалась ручка задней двери. Так как ремкомплектов данной детали найти не удалось, пришлось покупать новую в сборе. Цена ее составляет 330 рублей. Для замены понадобится следующий инструмент:
- Головка на 8 мм
- Удлинитель
- Трещотка или вороток
Снятие и установка наружной ручки задней двери на Калине
Итак, прежде чем начинать данный ремонт, понадобится выполнить такую процедуру, как снятие обшивки двери. После этого необходимо выполнить следующие действия:
- Открутить гайку крепления с внутренней стороны двери
- Открутить болт с торца двери
- С наружной стороны извлечь ручку в сборе
- Установить новую деталь в обратной последовательности
- Зафиксировать болт и гайку на свои места
Что именно ломается в механизме?

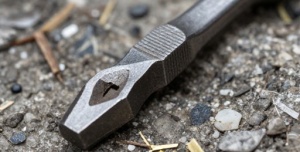

В данном случае у меня был отломан металлический язычок, который приводит в движение тягу замка, тем самым открывая его. Наглядно данная поломка выглядит следующим образом:
При наличии комплектов для ремонта можно было запросто заменить сломавшуюся деталь и всего делов, но найти такую мне лично не удалось.
Снятие и монтаж наружной ручки на Калине
Независимо от комплектации кузова или года выпуска, переустановка и ремонт замков, ручек остается для хэтчбеков и универсалов одинаковой. Различается порядок работ при ремонте передних и задних элементов. Устройство деталей считается простым, поэтому на переустановку одного элемента уходит около 30 минут. Для самостоятельных работ потребуется следующий инструмент:
- крестовая отвертка;
- плоская отвертка;
- вороток;
- головка на 8;
- удлинитель;
- острый нож или шило.
Передняя дверь
Порядок выполнения работ, необходимых для снятия и установки наружного рычага передней двери на Лада Калина:
- Отсоединить минусовую клемму от аккумулятора.
- Снять внутреннюю облицовку наружного зеркала заднего вида, предварительно поддев ее отверткой.
- Открутить фиксатор блокировки замка.
- Поддев шилом или острым ножом, снять заглушку.
- Крестовой отверткой снять винт крепления подлокотника.
- Оттянуть внутреннюю рукоятку замка, с помощью крестовой отвертки открутить винт.
- Снять внутренний рычаг.
- Отвернуть расположенный в нише болт крепления подлокотника.
- Открутить два самореза кармана.
- Обмотать плоскую шлицевую отвертку тряпкой, просунуть ее между обшивкой и каркасом дверки. Аккуратно оттягивая отвертку на себя, отщелкнуть первую клипсу, которая держит обшивку. Так же отщелкнуть все остальные клипсы, их всего 8 штук.
- Аккуратно отвести обшивку от железного дверного каркаса.
- Отсоединить два разъема проводов от блока стеклоподъемников.
- Убрать обшивку в сторону.
- Разобрать нижнюю тягу привода внешней ручки дверки.
- Открутить болт крепления ручки, расположенный в торце, для этого используется головка на 8 и вороток.
- Отсоединить верхнюю тягу привода внешнего рычага.
- Снять неисправную деталь, заменить ее на новую.
Смазать все движущиеся части привода замка, собрать все в обратной последовательности. Чаще всего ломается язычок или собачка. Мастера не рекомендуют менять элемент отдельно, лучше переустановить узел целиком, поскольку тяга замка со временем теряет эксплуатационные характеристики.
Видео по замене наружной ручки двери на Калине
Итак, ролик вмонтирован с моего канала на YouTube, для большей понятности и наглядной демонстрации процесса ремонта:
Если остались вопросы в процессе ознакомления с материалом, пишем в комментариях здесь или на канале под видео. Надеюсь, что информация была полезной для владельцев Калины.
Некоторых владельцев практичных LADA Kalina посещает проблема, вызванная плохим отпиранием задних дверей. Данная неисправность может возникнуть не только у немолодых LADA Kalina, но и у совершенно новых экземпляров. Данный дефект можно справедливо характеризовать, как заводской брак. Производитель пока, похоже, не предпринял мер по устранению указанной недоработки механизма ручки, поэтому проблема весьма актуальна и сегодня.
Заметим, что передние дверные ручки не страдают подобными проблемами, а вот задним механизмам повезло значительно меньше.
Вот и на конкретно взятой Лада Калина после нескольких попыток открытия задней двери, приложив повышенное усилие к ручке, произошла ее поломка. Ремонтный комплект для данного механизма вряд ли быстро удастся отыскать, поэтому единственной рациональной мерой будет приобретение и монтаж новой ручки. Цена не велика – около 350 руб. В данной статье расскажем, как снять и заменить поломанную ручку двери.
Снятие замка и наружной ручки задней двери
Наружную ручку задней двери можно заменить не снимая замка Снимаем обивку задней двери (см. «Снятие обивки задней двери»).
Головкой «на 8» с удлинителем отворачиваем гайку и болт крепления ручки.
. и, сдвинув ручку вперед, снимаем ее. Устанавливаем наружную ручку задней двери в обратной последовательности. Для снятия замка двери отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Крестообразной отверткой отворачиваем винт крепления промежуточного рычага тяги блокировки замка. . и снимаем рычаг вместе с тягами с прямоугольного выступа, выводя тягу блокировки из пластмассового держателя (показан стрелкой).
Крестообразной отверткой отворачиваем винт крепления основания внутренней ручки двери. . и снимаем ее вместе с тягой с полого штифта. Снимаем декоративную накладку стекла и вынимаем направляющую стекла (см. «Снятие стекла задней двери»)
Крестообразной отверткой отворачиваем три винта крепления замка двери. Вынимаем замок с электроприводом через технологическое отверстие внутренней панели двери.
Сжав два фиксатора колодки жгута проводов, отсоединяем колодку от электропривода. . и снимаем замок с тягами
Замок задней двери с электроприводом и тягами в сборе
. Устанавливаем замок задней двери в обратной последовательности.
Некоторых владельцев практичных LADA Kalina посещает проблема, вызванная плохим отпиранием задних дверей. Данная неисправность может возникнуть не только у немолодых LADA Kalina, но и у совершенно новых экземпляров. Данный дефект можно справедливо характеризовать, как заводской брак. Производитель пока, похоже, не предпринял мер по устранению указанной недоработки механизма ручки, поэтому проблема весьма актуальна и сегодня.
Заметим, что передние дверные ручки не страдают подобными проблемами, а вот задним механизмам повезло значительно меньше.
Замена наружной ручки у задней двери Лада
Чтобы выполнить ремонт запасаемся инструментом:
- Головкой размером на «8» в паре с трещоткой или воротком.
- Удлинителем.
Приступаем к снятию.
- Для начала демонтируем внутреннюю обивку дверной карты.
- Откручиваем гайку, располагающуюся с внутренней части двери.
- На торце двери выкручиваем болт.
- Ручка извлекается с наружной стороны дверной панели. Механизм снимаем в сборе!
- Установку нового изделия производим в строго обратной последовательности.
- Возвращаем на прежние места ранее открученный крепеж (гайка и болт). Затягиваем, соблюдая требуемый момент. Не переусердствуем.
Замена стекла задней двери
Снимаем обивку задней двери.
Опускаем стекло, чтобы можно было отвернуть саморез крепления декоративной накладки стекла.
Плоской отверткой поддеваем край внутреннего уплотнителя стекла.
Поднимаем уплотнитель вверх, прилагал необходимое усилие, и снимаем внутренний уплотнитель стекла с внутренней панели двери.
Отогнув край уплотнителя, крестообразной отверткой отворачиваем саморез крепления декоративной накладки стекла.
Шлицевой отверткой отжимаем верхний угол декоративной накладки и снимаем ее.
Вынимаем нижнюю часть уплотнителя из двери.
Головкой на 8 отворачиваем болт крепления направляющей стекла на торце двери
Вынимаем направляющую. Опускаем стекло
С наружной стороны двери шлицевой отверткой поддеваем декоративный фиксатор уплотнителя стекла.
Чтобы не повредить краску, под отвертку подкладываем мягкий материал, например сложенный в несколько раз отрезок ткани.
Снять обшивку задней двери на Калине достаточно просто. Для этого Вам понадобятся: плоская отвёртка, небольшой кусочек тряпки, нож или сверх тонкая отвёртка. Работа эта не очень сложная, можно легко справится без посторонней помощи, даже если за спиной нет опыта ремонта автомобилей.
Подведем итоги
Поскольку проблема достаточно распространена, надеемся на большую полезность материала для обладателей Лада Калина. Теперь мы поняли, что с ручками задних дверей рассмотренного нами автомобиля следует обращаться особенно аккуратно, чтобы не потребовалась замена ручки задней двери.
Покажем как можно заменить ручку наружной двери на автомобилях Лада Калина, Лада Гранта. Я думаю многие владельцы сталкивались с такой проблемой, передние двери снаружи открываются без особых проблем, а чтобы открыть задние, приходится прикладывать как минимум в два раза больше усилий, чтобы сработал замок. Приходится очень сильно дёргать за ручку, в результате механизм не выдерживает и с внутренней стороны отламывается металлический язычок. В таких случаях обычно меняют всю ручку в сборе.
В нашем случае, после снятия дверной карты, была найдена вот такая деталь:
Это и есть тот самый металлический «язычок», который приводит в движение тягу замка двери. С внутренней стороны, откручиваем одну гайку на 8:
Теперь ручку можно снимать с наружной стороны, одна её часть снимается без проблем, со второй придётся немного повозится. Новая ручка стоит в районе 300 рублей, это не так дорого, чтобы заморачиваться с ремонтом старой.
Когда новая ручка сидит на своём месте, но не закреплена. необходимо максимально сдвинуть её в сторону задней части автомобиля, т.е. назад, чтобы язычок, который у нас был отломан, вошёл в оцепление с механизмом замка двери. В таком положении необходимо проверить как открывается дверь, если всё нормально, прикручиваем ручку.
Снятие замка и наружной ручки передней двери Kalina
Инструмент:
- Отвертка крестовая средняя
- Отвертка плоская малая
- Вороток под торцевую насадку
- Насадка на вороток 8 мм
Примечание:
Замок передней двери вместе с приводом блокировки и наружной ручкой выглядит следующим образом.
1. Снимаем обивку передней двери, как описано здесь. После этого крестообразной отверткой отворачиваем винт крепления основания внутренней ручки и снимаем ее с установочного штифта.
2. Отгибаем край защитного материала за внутренней панелью двери. Отжимаем отверткой крепление тяги к цилиндровому механизму замка наружной ручки.
3. Аналогично отсоединяем тягу от наружной ручки.
4. Насадкой на вороток 8 мм отворачиваем болт крепления наружной ручки.
5. Тем же инструментом отворачиваем гайку крепления ручки.
6. Снимаем наружную ручку двери.
7. Крестовой отверткой отворачиваем три винта крепления замка двери.
8. Сдвигаем фиксатор колодки красного цвета вверх и отсоединяем колодку от привода блокировки.
9. При помощи отвертки отжимаем пластмассовый фиксатор тяги, поворачивая его вокруг своей оси и отсоединяем тягу внутренней ручки от замка.
10. Извлекаем замок передней двери вместе с приводом блокировки и тягами через технологический проем внутренней панели двери.
11. Установка замка передней двери происходит обратной последовательности.
В статье не хватает:
- Фото инструмента
- Качественных фото ремонта
Снятие замка и наружной ручки передней двери Лада Калина
Замок передней двери с приводом блокировки и наружной ручкой
Снимаем обивку передней двери (см. «Снятие обивки передней двери»).
Крестообразной отверткой отворачиваем винт крепления основания внутренней ручки. . и снимаем ее с установочного штифта.
Отгибаем край защитного материала за внутренней панелью двери.
Отжав отверткой, отсоединяем тягу от цилиндрового механизма замка наружной ручки.
Аналогично отсоединяем тягу от наружной ручки.
Головкой «на 8» отворачиваем болт крепления наружной ручки.
Головкой «на 8» отворачиваем гайку крепления ручки.
. и снимаем наружную ручку.
Крестообразной отверткой отворачиваем три винта крепления замка двери. Сдвигаем фиксатор колодки красного цвета вверх.
. и отсоединяем колодку от привода блокировки.
Отверткой отжимаем пластмассовый фиксатор тяги, поворачивая его вокруг своей оси. . и, отсоединив тягу внутренней ручки от замка, снимаем тягу.
Вынимаем замок передней двери вместе с приводом блокировки и тягами через технологический проем внутренней панели двери. Устанавливаем замок передней двери в обратной последовательности
