Особенности датчика давления масла ВАЗ 2110

Трудно не согласиться с известной рекламой, утверждающей, что масло — главный элемент автомобиля. Если здесь есть художественное преувеличение, то совсем небольшое. Это действительно так. Именно масло, точнее система смазки, определяет ресурс двигателя. Благодаря ему значительно снижается трение между частями автомобиля, что предотвращает его перегрев. Кроме того, с маслом отводятся оседающие на деталях частицы нагара.

Вот почему исправное функционирование системы смазки очень важно для любого автомобиля. ВАЗ 2114 не исключение. Он, как и большинство современных автомобилей, обладает комбинированной системой смазки. Высокое давление в ней является показателем нормальной работы. Именно благодаря ему происходит промазывание важнейших узлов автомобиля. Вполне естественно, что давление необходимо контролировать.

Для этого в автомобиле имеются аварийная лампа и датчик давления ВАЗ 2114. Неисправность последнего может стать причиной серьезных поломок двигателя, а в отдельных случаях привести к его замене. Поэтому стоит подробнее изучить датчик давления масла, процесс его диагностики и замены, а также другие факторы, от которых зависит давление в системе смазки ВАЗ 2114.

Система работы датчика

Смазка в автомобиле применяется не только в двигателе, но во множестве других агрегатов, но именно в двигателе даже кратковременное нарушение в системе может вызвать необратимые последствия. Бывалые автомобилисты называют это «стуком двигателя». Поэтому очень важно даже при кратковременной сигнализации выяснить причину срабатывания, в ином случае имеется возможность натолкнуться на дорогостоящий ремонт. Принцип работы датчика уровня масла состоит в том, чтобы вовремя измерить сопротивления тока. В рабочем состоянии измеряющая часть прибора погружена в жидкость, в нашем случае в масло. Когда уровень смазки понижается, то измеряющая часть становится сухой и, следовательно, теряется всякое сопротивление тока. В то время как будучи погружённым в жидкую среду, на выходе он даёт большее сопротивление.

Нужно напомнить о том, что кроме датчика уровня масла (ДУМ) имеется ещё и датчик аварийного давления масла (ДАДМ), но все-таки это совершенно разные приборы.

Срабатывание ДУМ может сигнализировать о следующем:

1. Недостаточно смазки в двигателе. Проверьте визуально (щупом).
2. Не функционирует сам измерительный прибор. Возможно, сгорел сам ДУМ, или же окислились контакты.

Перед тем как поменять датчик уровня масла на ВАЗ 2114 будет целесообразно проверить его работоспособность.

Где находится датчик температуры?

На автомобилях ВАЗ 2110 (а также в 2101 — 07, ВАЗ 2109, 2108, 21099, ВАЗ 2112) датчик температуры охладителя располагается возле термостата.

В моделях Самара-2 в системе присутствует два типа датчиков одновременно — в термостате и в головке блока цилиндров. Они измеряют температуру ОЖ в двух местах — на выходе из двигателя и на выходе из радиатора. К данному типу авто относятся модели ВАЗ 2115, 2114 и 2113.

Одно условие для всех типов двигателя является обязательным — прибор измерения температуры должен контактировать непосредственно с измеряемой средой, то есть — быть погруженным в ОЖ. Иначе, он будет передавать показания не с нее, а с окружающего воздуха, что исказит данные и приведет к ошибкам в работе.

ДТОЖ считывает температурный уровень охлаждающей жидкости и преобразует ее в сопротивление. Как правило, автомобильные датчики имеют отрицательный температурный коэффициент, что означает — при повышении уровня нагрева показатель сопротивления падает.

Способ проверки

Далеко не все знают, как проверить датчик уровня масла, между тем это совсем несложная операция. Для этой работы нам понадобятся:

• набор ключей;
• вольтметр;
• ветошь;
• смотровая яма или эстакада.

Обратите внимание, где находится датчик уровня масла ВАЗ 2114. Это место расположено около масляного фильтра. Чтобы добраться до него действуем в следующей последовательности:

1. Ставим автомобиль на эстакаду (или же на смотровую яму).
2. Демонтируем защиту двигателя.
3. Добираемся до ДУМ.
4. Очищаем от грязи и пыли.
5. Заводим автомобиль.
6. Отсоединяем провод, подключённый к колодке.
7. При помощи вольтметра замеряем напряжение на колодке соединения и «массе». Работоспособный измерительный прибор должен на вольтметре показать напряжение в 12 в.

Как поменять датчик уровня масла на ВАЗ 2114

Если указанного напряжения не имеется, то сделайте следующее:

• проверьте работоспособность блока индикации;
• проверьте контакт и возможность обрыва проводов в цепи.

Если вышеописанные действия не возымели результата, то замена датчика уровня масла ВАЗ 2114 становится следующим этапом в устранении неисправности.

Замена

Замена ДУМ не является какой-то трудновыполнимой или сложной задачей. Любому начинающему водителю вполне по силам провести замену, а чтобы облегчить эту работу мы подготовили инструкцию. Итак, приступаем:

1. Для начала ставим машину на эстакаду или смотровую яму.
2. Отключаем зажигание, снимаем провод с минусовой клеммы аккумулятора.
3. Демонтируем защиту двигателя.
4. Снимаем наконечник провода с колодки ДУМ (он располагается около масляного фильтра).
5. Ветошью очищаем от пыли и грязи верхнюю часть измерительного прибора.
6. Берём торцевой ключ на «10» и откручиваем крепление.
7. Аккуратно покачивая из стороны в сторону, вынимаем деталь из своего посадочного места, стараясь не повредить поплавок.
8. Берем новый ДУМ и производим работы в обратной последовательности.

В структуру оповещения водителя о работе системы смазки входит еще датчик аварийного давления масла.

Он тоже иногда выходит из строя и требует замены. Состоит он из корпуса, в котором располагается измерительная мембрана, а также передающий механизм. Данная мембрана может прогибаться и занимать то или иное положение. При этом она замыкает или размыкает контакты. Проверить работоспособность данного прибора проще всего заменой на запасной. Если же запасного нет, то проверяют подключением манометра. Его устанавливают на место датчика и заводят движок. На холостом ходу его показания должны быть не менее 0,65 кг/см 2 . Если это так, то значит давление в двигателе в порядке, а снятый прибор вышел из строя и подлежит замене.

Этот прибор не подлежит ремонту, поскольку это нерентабельно, да и цена нового не настолько велика.

Иногда данная неприятность, когда замигает красная лампочка с масленкой, может приключиться в дороге, когда под рукой нет никаких приборов. В этом случае можно воспользоваться так называемым народным методом проверки ДАДМ. Для этого необходимо снять его и прокрутить стартер (двигатель при этом не запуская!). Из посадочного отверстия должно брызнуть масло. Если это произошло, значит давление в двигателе имеется и, по крайней мере, можно добраться до гаража, где в спокойной обстановке выяснить причину произошедшего.

Замена датчика давления масла Ваз 2115 Ваз 2110

Процесс замены очень прост и не требует много времени и специальных знаний. Единственное, что вам потребуется, это рожковый ключ на «21» или свечной ключ в виде трубки + отвертка.

Свечной ключ -трубка.
Датчик находится в левом верхнем углу задней стенки двигателя.

В первую очередь снимите резиновый защитный колпачок датчика.

Затем отсоедините провод питания от датчика

и открутите датчик обычным или свечным ключом.

Собирать нужно все в обратном порядке. Если дело было в датчике, лампа гореть не будет.

О работе системы смазки

Смазка трущихся деталей силового агрегата автомобилей ВАЗ 2115 и 2114 происходит по одинаковому принципу. Моторное масло, стекающее в углубление поддона, захватывается масляным насосом, прокачивается сквозь фильтр и подается по каналам во все узлы, где происходит трение:

• подшипники скольжения коленчатого вала (на жаргоне — вкладыши);
• головка цилиндров — для смазки распределительных валов и клапанной группы;
• стенки цилиндров;
• прочие шестеренчатые механизмы.

Электронный датчик давления масла ВАЗ 2114 установлен в верхней части головки цилиндров, где заканчиваются масляные каналы. Таким способом он контролирует уровень давления на всем пути, начиная от насоса и заканчивая распредвалом. Датчик давления масла 2114 оснащен чувствительной мембраной, которая под воздействием смазки смыкает и размыкает контакты, разрывая электрическую цепь. Порог срабатывания мембраны — 0,65 Бар.

В более старых автомобилях, выпущенных 30-50 лет назад, устанавливался механический датчик аварийного давления масла, соединяемый с мотором трубкой. Он показывал реальное давление в смазочной системе, что было очень удобно. Со временем механику вытеснила электроника, и теперь о неполадках в «кровеносной системе» автомобилей ВАЗ 2115 и 2114 можно узнать только тогда, когда горит лампа красного цвета на панели приборов.

Не горит лампочка давления масла, в чём причины

В некоторых случаях водитель может столкнуться с проблемой иного рода: давление низкое, но значок на панели приборов не загорается. То есть при реальной проблеме в моторном отсеке сигнал тревоги в салон не поступает.

Или же в момент запуска двигателя, когда на панели приборов загорается весь набор сигнализаторов, маслёнка не моргает:

Лампа давления масла должна загораться в момент зажигания, а при полном запуске двигателя — гаснуть. Это стандарт работы индикатора для всех моделей автомобилей.

Не горит при включении зажигания

Это одна из самых распространённых проблем с датчиком давления масла, так как именно датчик посылает сигнал к индикатору в салоне. Если при включении зажигания маслёнка моргает, но не горит, как остальные показатели, виной тому замыкания в проводке.

Рекомендуется снять провод с датчика давления масла и замкнуть его на корпус. Если маслёнка так и не загорится, то придётся менять проводку — возможно, где-то есть перегибы проводов или износ защитной оплётки. Если же лампочка загорелась при замыкании провода на корпус, то проводка в порядке, а вот датчик давления лучше заменить — он будет продолжать вас «обманывать» и дальше.

Если датчик перестал функционировать, это легко проверить методом замыкания провода на массу мотора

Не горит в мороз

Эксплуатация любого автомобиля в зимний период связана с некоторыми трудностями. Во-первых, маслу нужно время, что прогреться и обрести свою штатную текучесть. А во-вторых, каждый механизм автомобиля нуждается в заботливом отношении именно зимой, так как при минусовых температурах очень легко испортить работоспособность той или иной системы.

Если лампа давления масла не горит в мороз, это нельзя считать неисправностью. Всё дело в том, что при запуске мотора датчик может просто не считать показания давления, а потому бездействовать. Автомобилю нужно время, чтобы двигатель полностью прогрелся, масло обрело свою обычную текучесть.

Если при минусовых температурах лампа давления масла не горит, то это нельзя назвать неисправностью

Причины неполадок

Лампа сигнализирует о проблемах с недостаточным давлением масла 2 способами: периодически мигает либо горит постоянно.

Помните, что при постоянном горении красной лампочки у вас есть максимум полминуты, чтобы заглушить двигатель, иначе дело может закончиться очень дорогостоящим ремонтом.

Если лампа периодически помигивает, то причины могут быть следующими:

Первые 3 причины возникают вследствие халатного отношения к обслуживанию силового агрегата. Когда масло не меняется вовремя, оно теряет смазывающие свойства и по текучести больше напоминает воду, отчего давление в системе падает. По той же причине в поддоне картера скапливается много грязи, засоряющей масляный фильтр и сетку маслозаборника. Проблема решается снятием поддона и насоса, очисткой и промывкой системы с полной заменой масла.

Немного о последствиях

Считайте, что вам очень повезло, если красная лампочка горит, а вы продолжаете ехать без стука и заклинивания. Это значит, что вышел из строя всего лишь масляный датчик ВАЗ 2114. Но далеко не всегда удается обойтись малой кровью. Достаточно 10-20 секунд работы силового агрегата без смазки, чтобы коленчатый вал провернул баббитовые вкладыши и заклинил. При таком раскладе вас ждет дорогостоящий ремонт, предполагающий замену подшипников скольжения и шлифовку опорных и шатунных шеек коленвала.

Не следует забывать и о поршневой группе. Если на стенки цилиндра прекращает разбрызгиваться масло, то алюминиевый поршень быстро разогревается, отчего увеличивается в размере. Результат — глубокие царапины на стенках цилиндров, кольца, похожие на проволоку, плюс негодные поршни. Недостаточное давление масла, о чем сигнализирует красная лампа, запросто может привести к капитальному ремонту двигателя.

Многие автомобилисты сталкивались с тем, что на панели приборов ВАЗ-2114 загорался индикатор низкого уровня масла в двигателе. Это может быть связано с несколькими причинами. Но, основной является – низкий уровень масла. Хотя, неисправность может быть скрыта и в другом месте. Рассмотрим, причины загорания лампочки уровня масла, а также методы решения неисправности.

Причины, по которым может загореться лампочка индикатора

Лампочка индикатора может загораться как во время движения, так и на холостом ходу. Прежде чем делать предположение о причинах возможных неисправностей, следует понаблюдать за поведением лампочки. Если она загорается периодически и только во время движения, проблему стоит искать в проводке датчика. Если же лампа загорается при работе двигателя на холостых оборотах и не гаснет, причиной этого может быть:

• вышедший из строя датчик давления;
• низкий уровень масла;
• слишком жидкое (не соответствующее классу или отработавшее свой ресурс) масло;
• неисправность масляного насоса;
• износ масляного фильтра;
• загрязнение сетки маслоприемника;
• износ вкладышей коленвала.

Рассмотрим каждую из указанных ситуаций подробнее.

Проводка датчика

Мигание лампочки индикатора во время движения может быть следствием повреждения изоляции провода датчика. Провод под действием вибрации замыкается на «массу» автомобиля, что и заставляет датчик срабатывать. Устраняется подобная проблема путём тщательного осмотра проводки и замены повреждённого участка.

Одной из причин загорания лампочки может являться повреждение проводки датчика давления

Датчик

В автомобилях ВАЗ 2114/15 достаточно часто выходит из строя датчик давления масла. Чаще всего именно он является причиной постоянного горения лампы индикатора. Проверить его исправность самостоятельно невозможно. Обычно покупают и устанавливают новый датчик.

Месторасположение и устройство датчика уровня масла

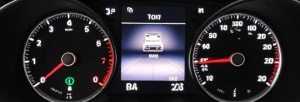

Лампочка низкого уровня масла в двигателе на панели приборов (отмечена красной стрелкой)

Лампочка низкого давления масла в двигателе на панели приборов (отмечена красной стрелкой), не стоит путать с низким уровнем масла

Итак, становится понятным, что загорание лампочки уровня масла неразрывно связано непосредственно с датчиком. Перед тем, как определиться с неисправностью, необходимо разобраться с местоположением датчика под капотом.

Датчик уровня масла расположен возле масляного фильтра на блоке, в нижней части.

Датчик имеет трубку, которая доходит почти до дня картера. Контактная группа отправляет сигнал на соответствующие индикаторы. У ВАЗ-2114 до 2004 года выпуска, электрические соединения шли напрямую к приборной панели, как у «девятки». Но, после модернизации автомобиля, с 2004 года, контактные соединения электроцепи проложили через электронный блок управления, который должен контролировать работу датчиков и двигателя в целом.

Причины неисправности

Датчик уровня масла

Когда стало понятным устройство работы и схемы датчика уровня масла, можно рассмотреть причины загорания лампочки на приборной панели. Итак, рассмотрим, все возможные причины, которые могут послужить загоранию индикатора на приборной панели ВАЗ-2114:

• Низкий уровень масла.
• Неисправность датчика.
• Проблема в цепи контактов.
• Замыкание внутри панели приборов.
• Неисправности в ЭБУ.

Методы устранения

Теперь можно перейти непосредственно к методам устранения. Для начала необходимо разобраться, какой инструментарий может понадобиться для совершения процесса: ключ на 10, мультиметр, набор отверток. Теперь, когда все собрано, можно перейти непосредственно к решению проблем.

Низкий уровень масла на щупе

Выработка и износ масла может повлиять на его уровень, поэтому стоит проверять данный показатель регулярно.

Также, причиной потери масла в двигателе может стать неисправность прокладок или пробой в картере двигателя. Для того, чтобы устранить потерю масла стоил устранить неисправности, которые стали причиной появления эффекта, а затем долить масло до необходимого уровня.

Для измерения показателя уровня масла, существует специальный инструмент, который называется – масляный щуп. Расположен он на передней части двигателя. Уровень масла в моторе должен быть посредине между показателями минимум и максимум. При падении показателя ниже отметки MIN, на приборной панели загорается индикатор уровня масла.

Неисправность датчика

Неисправность датчика, также может послужить причиной появления на приборной панели индикатора уровня масла. Для устранения неисправности стоит необходимо проверить датчик, и если он неисправен – заменить деталь.

Старый и новый датчик уровня масла

Процесс замены достаточно простой и не сложный. Рассмотрим вопрос более детально. Для совершения операция понадобится ключ на 10. Итак, преступим непосредственно к последовательности действий направленных на замену датчика:

1. Автомобиль необходимо установить так, чтобы был доступ снизу. Для этого подойдет – смотровая яма, подъемник или эстакада.
2. Отключаем «клемму-минус» на АКБ.

Снимаем минусовую клемму с АКБ

Снимаем защиту картера двигателя

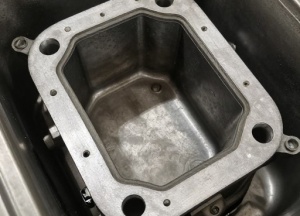

Проводим демонтаж поддона

Проблема в цепи контактов

Диагностика фишки датчика уровня топлива

Неоднократно, причиной может послужить обрыв проводов или контактной группы, которая идет от датчика к электронному блоку управления. Опираясь на электрическую схему автомобиля, находим соответствующий провод, который питает измеритель. Далее, находим точно такой же в ЭБУ и прозваниваем его.

Если контакта нет, то на данном участке произошел обрыв и его следует устранить. Такую же процедуру проводим с остальными проводами.

Замыкание внутри панели приборов

Неоднократно, причиной загорания лампы на приборной панели, может послужить замыкание внутри платы приборной панели. Это может быть вызвано коррозионными повреждениями или коротким замыканием внутри панели приборов. Таким образом, решением проблемы может стать ремонт платы или замена комбинации приборов.

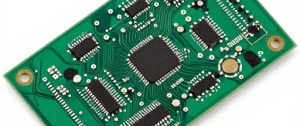

Проверка контактов платы приборной панели

Определить неисправность достаточно легко: стоит только разобрать приборку и посмотреть на контактные соединения. Также, для полной уверенности можно прозвонить контакты на плате и непосредственно самой лампе-индикаторе, при помощи тестера.

Неисправности в ЭБУ ВАЗ-2114

Последним возможным вариантом, где стоит искать неисправность, становится электронный блок управления. Здесь могут возникнуть ошибки, которые послужат не только загоранию лампочки уровня масла, но и сбою работы других индикаторов, таких как спидометр, указатель поворотов и прочие.

Методом устранения неисправности становится подключение ноутбука или планшета к «мозгам» автомобиля через OBD-кабель и стандартного теста. Если в ЭБУ будут обнаружены ошибки связанные с уровнем масла, их необходимо обнулить. Процедуру сброса всех ошибок стоит сделать для всех показателей, которые накопились в «мозгах». После этого, проблема должна исчезнуть, если нет – то неисправность необходимо искать в другом месте.

Уровень масла в авто

В идеале уровень масла не должен меняться. На новом автомобиле так оно и есть. Однако на четырках, пробег которых перевалил за 100 000 км, все чаще становится видна нижняя отметка на щупе. Связано это, как правило, с плохой герметичностью различных соединений. В результате масло для ВАЗ постепенно уходит, и доливать его приходится все чаще.

Конечно, это не очень благотворно влияет на систему смазки, ведь уровень можно упустить. Тогда количество масла окажется недостаточным. Чтобы этого не происходило, у ВАЗ 2114 есть датчик уровня масла, который при его критическом понижении сообщит об этом водителю. Кстати, в случае неплотного соединения масло будет попадать на блок цилиндров и коробку ВАЗ 2114, что заметно ухудшит охлаждение двигателя.

Очень часто причиной повышенного расхода являются маслосъемные колпачки. Они предотвращают попадание масла в камеру сгорания через направляющие втулки клапанов. Со временем, теряя свою эластичность, они перестают выполнять свои функции. Замена маслосъемных колпачков ВАЗ является непростой операцией и должна выполняться специалистами. После ремонта желательна замена масла.

Кроме того, причиной недостаточного уровня может стать большой износ поршневой группы. Эта неисправность характерна для двигателей с очень большим пробегом. Происходит износ поршневых колец, и они перестают снимать смазку со стенок цилиндра.

В результате через некоторое время датчик уровня масла фиксирует критическое его значение. В этом случае двигатель нуждается в квалифицированном ремонте. Возможно, потребуется демонтаж двигателя. Процедура эта не из легких, однако специалисты смогут всё сделать квалифицированно, не снимая коробку ВАЗ 2114.
