Проверка и замена концевиков дверей на автомобилях Лада
Для повышения безопасности (чтобы водитель не начал движение с открытой дверью и для работы сигнализации) автомобили оборудованы датчиками открытых дверей (в народе «концевики» или «концевой выключатель»). Их неисправность заставляет неправильно работать плафон освещения в салоне и не дает поставить машину на охрану. Разбираемся, как проверить и при необходимости заменить концевики дверей.
Типы и применение
Концевик бывает защитным или функциональным. Первый используется, для того чтобы активировать движение вниз, а второй — регулярно включать и отключать свет или подобные предметы. Обе разновидности активно применяются в строительстве, машиностроении, металлургии и производственной автоматизированной сфере.
Также стоит указать, что он бывает роликовым, рычаговым, поплавковым и кнопочным. Есть микровыключатели, сфера применения которых это электроника и бытовые приборы.
Сфера применения оборудования
Механические
Механические или контактные проводники — те, которые работают в момент непосредственного воздействия на штырь с кнопкой, колесиком или рычажком. Подает сигнал управления с предупреждением. Серьезным недостатком каждой такой разновидности является подгорание с контактным залипанием во время многократного включения и выключения.
Вам это будет интересно Как работает tl431
Механический тип бывает кнопочным, роликовым и рычажным. Применяется в производственном и металлургическом цеху, машинной и строительной сфере. Оснащен резиновым уплотнителем и замыкающими/размыкающими контактами.
Механическая разновидность как одна из самых распространенных
Кнопочные
Кнопочные проводники используются, для того чтобы включать освещение или другие электротехнические приборы воздействием на кнопку. Воздействие может быть как нажатием кнопки, так и нажатием удлиненного штока. Установка их занимает непродолжительное время.
Роликовые
Выключатели, являющиеся электромеханическими приборами, созданные для управления объектами. Широко распространены в промышленной и бытовой сфере. Подобные устройства работают не благодаря электроимпульсу, а благодаря механическому воздействию на ролик. В момент усилия, замыкается или размыкается контакт, и подается сигнал управляющего или сигнализирующего типа. Применяются подобные изделия в металлургии, строительстве и машиностроении.
Обратите внимание! Чаще всего, они снабжаются замыкающими и размыкающимися контактами, резиновыми уплотнителями.

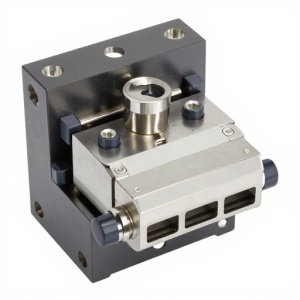

Роликовая разновидность как просто подключаемая модель
Рычажные
Концевики, работающие благодаря исполнительному механизму или двери. Имеют схожий принцип работы, как у кнопочных моделей. Главным отличием является наличие рычажка, соединяемого с подвижной частью контактов. Стоит указать, что подобным образом работают поплавковые и ползунковые модели.
Бесконтактные
Концевики, срабатывающие в момент приближения какого-либо предмета в определенной зоне. Созданы в противовес механическому типу и относится к совершенным моделям. Функционируют благодаря транзисторным ключам, обладающим малым сопротивлением. Бесконтактные модели бывают емкостными, индуктивными, оптическими и ультразвуковыми.
Бесконтактная современная модель
Емкостные
Концевики, которые взаимодействуют с людьми. В момент приближения человека, создается электрическая емкость, благодаря которой действует мультивибратор. Чем ближе человек, тем больше емкость и меньше импульсная частота. Такой элемент имеет большую чувствительность.
Обратите внимание! Основная функция лежит на пластине, плотно присоединенной к части конденсатора.
Индуктивные
Электронные бесконтактные выключатели, которые реагируют на момент передвижения магнита. В зависимости от оснащения металлического или немагнитного сердечника в датчике, вырабатываются электроимпульсы, благодаря которым закрывается или открывается ключ.

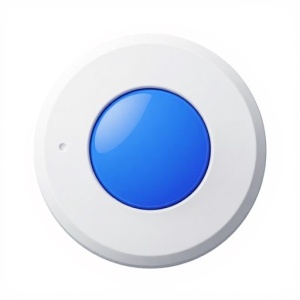

Индуктивная модель как одна из классических
Оптические
Концевики, оснащенные инфракрасным светодиодом и особым транзистором, которые улавливают сигнал. Фототранзистор работает, вне зависимости от того, какое освещение. В момент прерывания светодиодного луча фотоэлемент закрывается. Так выключается исполнительный механизм, где он подключается.
Вам это будет интересно Особенности селективного УЗО
Концевые выключатели, оснащенные при помощи инфракрасного светодиода и специального транзистора, которые улавливают фототранзистор.
Ультразвуковые
Концевики, оснащенные кварцевыми звуковыми излучающими элементами. Также применяются датчики движения с объемом. Изменяется амплитуда звука, когда в радиусе работы появляются кварцевые звукоэлементы.
Простота работы с ультразвуковой моделью
Магнитные
Проводники, активирующиеся в момент приближения определенной пространственной точки. Настроены на магнит, который входит в конструкцию движущегося механизма. Имеют один или несколько ферромагнетичных контактов. При приближении магнита, контакты замыкаются, и подается сигнал об этом в схему управления. Основное преимущество подобного устройства в полном отсутствии механического действия и заметном повышении срока службы. Создается каждый магнитный концевик в корпусе стекла или пластика.
Обратите внимание! Обладает миниатюрными габаритами.
Автомобильные
Концевики, применяемые в сигнализации с освещением. Относятся к механической модели, поскольку обладает тем же принципом работы. По конструкции имеют один выход с подключаемым положительным потенциалом и отрицательную клемму — корпус, который зажимается к металлическому кузову. При этом необходимо, чтобы концевики были защищены от краски.
Шпиндельные
Концевики, ограничивающие механизм движения, использующийся как путевой выключатель. Могут быть применены там, где есть вращение вала. Благодаря вращающимся механизмам, переключается контактная группа ограничителя входа, вращающегося вала или путевого выключателя циклического управления.
Шпиндельная модель как наиболее просто работающая
Пневматические
Проводники, реагирующие на системное давление, которые останавливает подачу воздуха с каким-либо газом. Устройства, останавливающие сжатый воздух или другой газ благодаря нажатию управляющей кнопки или рычага. При этом есть разновидности, срабатывающие в момент достижения конкретного системного давления.

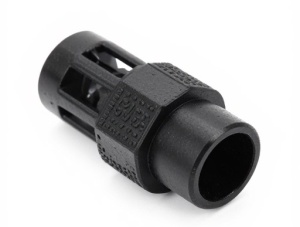

Замена
Чтобы снять концевики следует открыть двери, затем:
- снять защитный чехол с датчика, просто потянув его на себя.
- поддеть концевик отверткой
- снять концевики, отщелкивая три фиксатора
- отсоединить колодку с проводами.
На некоторых моделях Лада (например, Лада Приора или Нива 4х4) концевики крепятся к кузову при помощи винта.
На Lada XRAY концевик находится в замке двери и меняется вместе с замком.
Установка производится в обратной последовательности.
Функция концевиков
Действие этой кнопки заключается в том, что при открытых дверях на панели горит специальный символ. В том случае, если при постановке на сигнализацию дверь не закрыта либо закрыта не полностью, то есть кнопка-концевик разомкнута, то “сигналка” обязательно известит вас об этом.
В некоторых моделях автомашин в случае нахождения в замке зажигания ключей при открытой водительской двери невозможно опустить на ней собачку блокировки дверей, а автоматика сразу же поднимет все блокираторы. Это поможет избежать такой распространённой ситуации, как случайное захлопывание ключей в замке. Концевые выключатели работают как на размыкание, так и на смыкание.
Если отключить концевики, то перестанет работать индикация открытой двери. Тогда могут возникнуть проблемы с сигнализацией. Кроме того, бывают ситуации, когда необходим свет в багажнике или салоне.
Проверка проводки
Инструкция для автомобилей сборочной линии B0 (XRAY, Ларгус, Nissan Almera, Renault Duster, Sandero). Снимаем концевик и устанавливаем мультиметр в режим вольтметра. Измеряем напряжение на контактах колодки с проводами:
- если напряжение не поступает — неисправна цепь лампы плафона освещения салона или сама лампа.
- если напряжение значительно меньше 12 В, вероятно поврежден провод, соединяющий датчик с «массой».
Устанавливаем мультиметр в режим омметра, один щуп подсоединяем к «массе» (кузову), а другой — к выводу колодки с черным проводом. Сопротивление должно быть близко к нулю. Если сопротивление большое и стремиться к бесконечности, вероятно место соединения провода с кузовом повреждено коррозией или поврежден провод (обработать соединение средством для защиты электрических контактов). Если так устранить неисправность не удалось, необходимо снять обшивку салона со стойки, найти и устранить неисправность.
Комплектации автомобиля
Многие владельцы автомобиля Лада сталкиваются с заводскими недоработками. Не стала исключением и современная модель Гранты. После покупки транспорта владелец обнаруживает изъяны в схеме сигнализации и освещения салона. При первом же осмотре Лада Гранта выясняется, что либо отсутствует штатная проводка до концевиков двери, либо кнопок нет совсем.
Электромеханические устройства замыкают цепь при открытии двери. В данном случае питание подается на лампу освещения салона. Параллельно направляется импульс в схему сигнализации. Но АвтоВАЗ решил сэкономить на таких «мелочах», как концевые выключатели. Владельцам новой машины необходимо самостоятельно устранить эти недостатки.
Существуют различия в схемах подключении сигнализации между различными комплектациями ВАЗ 2190:
- Стандарт. В посадочные места вместо кнопок вставлены пластмассовые заглушки. Проводка в этой модификации полностью отсутствует.
- Лада норма. Концевик стоит на водительской двери, а в остальных посадочных отверстиях — заглушки, но проложена проводка.
- ВАЗ 2190 люкс. Присутствует полный комплект концевых элементов во всех дверях. Но лишь водительский концевик включает лампу освещения и индикатор незакрытых дверей на приборной панели. При открытии пассажирской двери загорится лишь освещение.
Проверка концевика двери
Когда шток утоплен — контакты разомкнуты. В первую очередь проверяем исправность датчиков, открывая поочередно все двери автомобиля.

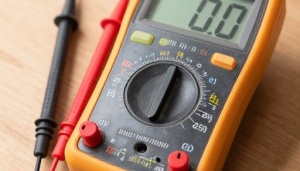

Проверка при помощи мультиметра. Подсоединяем к выводам концевика мультиметр в режиме омметра и проверяем замыкание контактов датчика (контакты должны быть замкнуты, сопротивление близко к нулю). Нажимаем на шток датчика и проверяем измерения (контакты должны быть разомкнуты — сопротивление стремиться к бесконечности).
Напомним, в некоторых случаях (например, в холодное время года) концевики могут работать с перебоями. Для Lada Vesta, Гранта и Калина 2 можно воспользоваться этим решением, а для Приоры этим.
Категории товаров, которые вам могут быть интересны на основании статьи «Проверка и замена концевиков дверей на автомобилях Лада»:
Правила подключения
Несмотря на достаточно простую конструкцию концевых выключателей, они используются в электрооборудовании, где есть сложные электрические цепи. В итоге, подключать их должны специалисты, умеющие работать с принципиальным схемами подключения концевых выключателей. Подключение датчика происходит двумя проводами, красным и черным. Первый находится под напряжением, второй без него. Установлены они в цепи так, как указано на схеме.
При срабатывании прибора создается щелчок. Индикаторный вид выключателя подключается так же, как и обычный механический. Есть еще третий провод зеленого цвета. О том, что сработал выключатель, будет сигнализировать светодиод со щелчком.
Вам это будет интересно Схема соединений Э4
Обратите внимание! Сбой работы может происходит из-за запыленности с солнечным светом. Если сработает оптическая пара, то включится светоизлучающий диод.

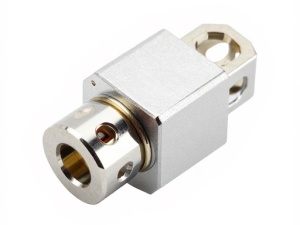

Специфика подключения оборудования
