Схема предохранителей

Ее принципы существенно не менялись с момента появления поколения Б2 в 1987 г. Расшифровка схемы в переводе на русский язык представлена в таблице ниже, также как список реле и порядок их расположения, которые можно использовать как распечатку в случае необходимости.

В основном блоке подкапотного пространства предусмотрено наличие 11 реле, назначение части из которых зависит дот того, дизель или бензиновый мотор установлен на авто:

• R1 — противотуманок и задних габаритов. У моделей без противотуманок стоит перемычка;
• R2 — вентилятора обдува радиатора, если не установлен кондиционер;
• R3 — включения вентиляторов;
• R4 — омывателя фар;
• R5 — Х-контакт реле разгрузки (обозначено числом 214 у последних поколений);
• R6 — вентиляторов салона (кондиционер с ручным управлением), вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением);
• R7 — звукового сигнала;
• R8 — реле звуковой сигнализации противоугонной системы (авто с механической КПП). У авто без противоугонок устанолвена перемычка, а у оснащеных АКПП – свободное гнездо;
• R9 — интервального режима очистителя стекла;
• R10 — бензонасоса, моновпрыск;
• R11 — вентилятора радиатора для включения 1-й ступени вращения/

У Ауди 80 Б4 с дизельным мотором 2 и 3 реле находятся в резерве, а R10 отвечает за свечи предварительного подогрева. Также нужно учитывать, что в поколении В4 за бензонасос отвечает реле, обозначенное числом 208, в то время как в В3 – 215.

Дополнительный блок реле, который расположился под рулем в салоне авто имеет такое описание в общих чертах сохранившееся с появления на свет поколения В2 и особенно В3 в 89 г.

Всего тут 18 реле, их обозначения расшифровываются:

1. Системы АБС.
2. Сигнальная лампа ремней безопасности.
3. Блок управления внутренним освещением.
4. Блок реле муфты кондиционера.
5. Стеклоочистителя и стеклоомывателя заднего стекла.
6. Устройства контроля давления масла, блок управления переднего освещения, о поломке которого можно узнать, если это реле щелкает.
7. Не используется.
8. Не используется.
9. Автоматической блокировки переключения передач (только для автомобилей с автоматической коробкой передач).
10. —
11. —
12. Подогрев сидений.
13. Подогрев водительского места.
14. Люка на крыше автомобиля.
15. ЭБУ люка и дверными стеклами с электроприводом.
16. Аналогично.
17. Сигнальных ламп противоугонной сигнализации.
18. Электропривода дверных окон, люка на крыше с электроприводом, прерывателя цепи электропривода сидений.

Предохранители и реле поворотников

Находится в блоке моторного отсека под номером 15 мощностью 25 Ампер. Реле поворотов в заводской комплектации отсутствует, подключение осуществляется автовладельцем самостоятельно. Его отсутствию или поломки свидетельствует жужжание.

Предохранитель прикуривателя

Начиная с 1988 года, во всех поколениях Ауди 80, расположен в блоке под капотом под номером 4 и имеет мощность 15 А.

Вентилятор охлаждения

Отвечают 17 и 20 элементы блока моторного отсека. Второй защищает систему включения. Мощность обоих — 30 А.

Ближний свет

Предохранители в Ауди 80 идут под номерами 10 и 11, мощностью 10 Ампер. Они находятся в блоке под капотом.

Предохранители и реле стеклоподъемников

Находятся в салоне авто. Реле ЭСП имеют номера 15 и 16.

Люк

В салоне отвечает четыре реле салонного моторного блока — 14, 15, 16 и 18.

Подсветка приборов

Находится в блоке подкапотного пространства под номером 14. Его мощность — 5 Ампер.

Дворники

Предохранители отсутствуют.

Печка

В заводской комплектации такие плавкие элементы отсутствуют.

Предохранители и реле сигнала

Вставки стоп-сигнала у Ауди 80 имеет номер 29, мощность 10 Ампер и расположен в блоке подкапотного пространства.

Магнитола

Плавкий элемент отсутствует в заводской комплектации.

Дальний свет

За него отвечают 8 и 9 элементы основного блока моторного отсека, мощностью по 10 Ампер.

Приборная панель

Ее работу защищает предохранитель №12 на 15 Ампер главного блока.

Задний ход

Находятся под защитой 12 предохранителя.

Центральный замок

Находится под защитой элемента №19 на 10 Ампер в главном блоке.

Предохранитель и реле генератора

Регулятор тока в Ауди 80 не имеет своих вставок в заводской комплектации, но это не дорогой артикул и ожидается, что автовладельцы установят его самостоятельно.

Габариты

За защиту отвечают 6 и 7 элементы на 5 А, которые расположены в основном блоке моторного отсека.

Спидометр

Не имеет собственного предохранителя в заводской комплектации.

Омыватель

Плавкий элемент, отвечающий за защиту стеклоочистителя под №15 мощностью 15 А. За этот же элемент отвечает 5 реле дополнительного блока.

Реле бензонасоса Ауди 80: где находится

Вставка топливного насоса № 13 и мощность 15 А, расположен в главном блоке. Там же реле под номером 10. В случае поломки последнего, необходимо проверить, какой именно двигатель установлен на Ауди — АВК или АВТ, поскольку от этого зависит то, какой прибор нужно выбрать.

Где стоит реле стартера

Для всех типов мотора, включая АБК 2 0, устанавливается дополнительно. Его цена не является высокой.

Свечи накала

Данное реле присутствует только у авто с дизелем, где установлено под номером 10 в блоке салона.

Аварийка

Такое реле в заводской комплектации не устанавливается.

Разгрузочное реле на фары

За разгрузку в Ауди 80 отвечает реле №5 салонного блока.

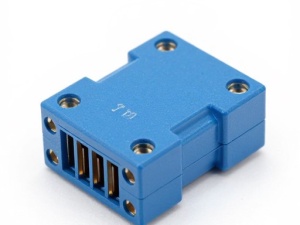

Реле контроля давления масла

Ответственно №6 в дополнительном блоке.

Реле зарядки

У Аудио 80 с дизельным мотором — это элемент №5 дополнительного блока.

Зажигание

В заводской комплектации Аудио 80 отсутствует.

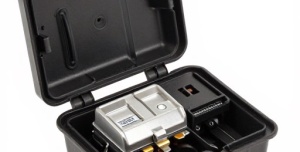

Предохранители, реле, их расположение и назначение

Предохранители можно извлечь и проверить визуально. Если вам не удается извлечь предохранитель руками, вы можете использовать специальный пинцет. Перегоревший предохранитель легко идентифицировать по поврежденному элементу . Вы также можете проверить предохранитель на наличие электропроводности при помощи омметра или тестера для проверки электрической цепи на обрыв — если электропроводности нет, предохранитель перегорел. На каждом предохранителе указан номинал. Учтите, что предохранитель можно заменять только предохранителем такого же номинала. Запасные предохранители расположены в блоке предохранителей. Если вы используете запасной предохранитель, всегда заменяйте его при первой же возможности, чтобы в блоке всегда были запасные предохранители различных номиналов.

Предупреждение! Ни в коем случае не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов подручными средствами вместо использования предохранителя, так как это может стать причиной повреждения электрической цепи и возгорания.

Если предохранитель перегорел, обязательно проверьте электрическую цепь на наличие следов короткого замыкания. Проверьте систему на наличие оголенных проводов или проводов с истертой, расплавленной или прогоревшей изоляцией. Если вы замените предохранитель, прежде чем установите причину его повреждения, новый предохранитель также перегорит.

Иногда предохранитель может перегорать или становиться причиной размыкания электрического контура без видимых причин. Коррозия предохранителя и выводов блока предохранителей может стать причиной повреждения контактов предохранителя. В таком случае удалите следы коррозии при помощи щетки с металлическим ворсом или наждачной бумаги, затем распылите на выводы предохранителя средство для очистки электрических контактов.
Предохранители, их номера и назначения расположенные в салоне

то-же на картинке

1-й вариант расположения предохранителей в моторном отсеке

таблица 10.2

тоже на картинке 2-й вариант расположения

тоже на картинке

РЕЛЕ:

то-же на картинке
Замена предохранителей

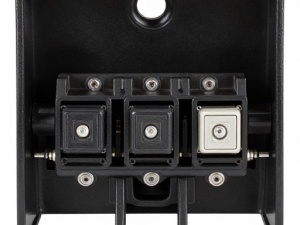

Как снять блок предохранителей

Процедуру выполняйте с большой осторожностью, чтобы ничего не повредить. Для этого:

• поднимают крышку капота;
• отключают минусовую клемму аккумулятора;
• салонный блок скрывается крышкой с ручками, которые тянут на себя;
• откручивают винты, удерживающие рамку крепления;
• под рамкой откручивают 4 винта, держащих сам блок;
• открутив винты, снимают блок.
