Установка фаркопа на ваз 2106 своими руками

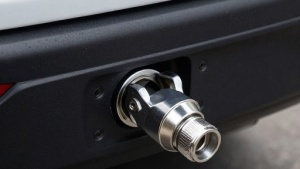

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками. В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Заводские изделия по ряду причин не всегда удовлетворяют требовательных пользователей. Иногда не удаётся найти удачную конструкцию, в ряде случаев у человека возникают собственные идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых расходов.

В интернете без особого труда можно найти чертежи сцепных устройств для различных марок автомобилей и указания, как сварить и собрать конструкцию. Поройтесь на форумах и специализированных сайтах – и вы сможете выбрать стационарный, съёмный или быстросъёмный вариант под свою модель авто.

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

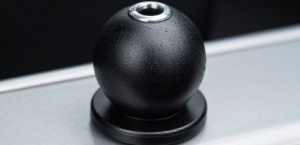

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов. В Америке встречаются два вида размеров:

• двухдюймовый;
• 17/8 дюйма.

Практика показывает, что этот элемент лучше приобрести на авторынке уже готовый. Если не удалось найти подходящий размер, закажите его хорошему токарю – вручную выточить такую деталь не удастся.

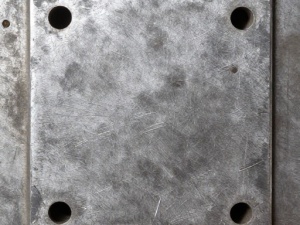

Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки

Рекомендации по эксплуатации

При эксплуатации автомобиля Лада с фаркопом, надо соблюдать некоторые правила эксплуатации данной детали:

• После каждой поездки тяговой элемент обрабатывается специальными антикоррозийными растворами, с него удаляют грязь и влагу.
• Сцепной шар, если он не используется, покрывается защитной смазкой и специальным колпачком.
• При транспортировке прицепного устройства с полной загрузкой, скорость автомобиля не должна превышать 90 километров в час.
• Перевозку сверхтяжелых, крупногабаритных прицепов, осуществляют с использованием фаркопа с повышенной грузоподъемностью.
• После установки ТСУ, деталь регистрируют в ГИБДД.

Фаркоп расширяет возможности автомобиля. Оснащенная ТСУ машина, способна буксировать прицепы или другие транспортные средства. Однако следует подбирать тяговые сцепные устройства, подходящие под конкретную модель транспортного средства.

источник

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

• демонтируйте задний бампер;
• найдите отверстия, которые ведут внутрь пустот лонжеронов;
• измерьте длину отрезка между найденными отверстиями;
• по полученной длине отрежьте участок стальной трубы 50х50 мм;
• сделайте отметку на середине заготовки;
• возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
• полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
• закрепите крюк гайками и болтами на 10;
• далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
• эти полосы вставьте в лонжероны;

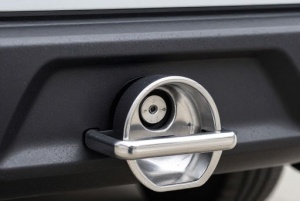

Как правильно сделать самодельный фаркоп для своего автомобиля

• в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
• к ним приварите гайки того же размера;
• возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
• приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

Виды фаркопов и особенности выбора

Тягово-сецпное устройство, коим является фаркоп на Рено Дастер 2020-2020 года выпуска, четырех- или моноприводный, может быть трех основных видов по способу крепления: несъемный, съемный, условно съемный. Согласно другой классификации разные модели фаркопов, применяемые для подъема груза определенного веса, делятся на другие категории (по подъемности):

• менее 1,5 тонны — артикул автофаркопа А (условно-съемный, прикручивается всего двумя гайками и болтами);
• полторы тонны — тип В (снимается просто, прикрепляется при помощи полуавтоматической гайки);
• от 1,5 т и больше — тип С (монтируется и снимается достаточно просто, делится на два подвида: горизонтальный и вертикальный);
• от 2 т — тип F (кованый фаркоп, крепящийся болтами размера М16);
• начиная с двух тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепление более мощное, чем в предыдущем случае, — на 4 М12 болта);
• 1,5 тонн — тип Н (сварное сцепное устройство).

Выбор фаркопа должен основываться не только на подъемных потребностях и способе крепления. Есть еще несколько факторов, которые стоит принять во внимание. Это — производитель, форма автофаркопа и кузова, комплектация. Например, модель фаркопа для Рено в новом кузове может не подойти для более старых моделей.

Неплохо себя зарекомендовали словацкие фаркопы Galia, бельгийские Bosal, испанские Enganches Aragon, польские Imiola Hakpol, российские «Лидер-Плюс», шведские Thule.

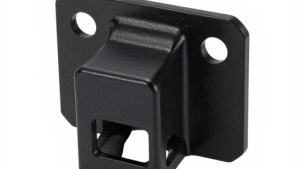

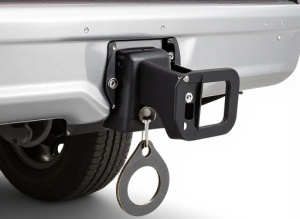

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

• С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
• Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
• Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

Содержание

Необходимые материалы

Подготовительные работы

Размеры

Чертежи и шаблоны

Процесс изготовления

Рекомендации эксперта

Многие автовладельцы, не желая переплачивать за услуги грузоперевозок, принимают решение изготовить фаркоп своими руками. Понадобиться он может во многих случаях. В современном мире прожить без прицепа, имея автомобиль, довольно сложно. Все рано или поздно делают ремонты в своих домах, и для транспортировки строительных материалов приходится переплачивать и заказывать доставку. Те, у кого в собственности имеется загородный дом или дача, в конце каждого сезона ломают голову: как перевезти урожай в свое городское жилище. Жители, проживающие вблизи морей, к началу сезона транспортируют свои лодки и катера к воде. В общем, фаркоп – это незаменимая вещь, которая должна быть на каждом автомобиле, если в вашем гараже, кроме легкового авто, не стоит еще и грузовой.

Фаркоп, если он отсутствует на вашей машине, можно купить на авторынке либо изготовить его самостоятельно. Прицепное устройство для автомобиля своими руками изготовить совсем несложно.

Но самое первое, что нужно знать – прежде, чем возьметесь за материалы, обязательно отправьтесь за регистрацией в ГИБДД, иначе установка фаркопа будет незаконной, и вам придется платить штраф.

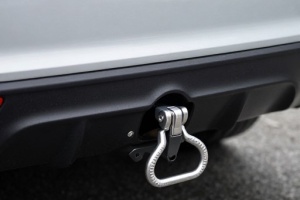

Прицепное устройство для автомобиля

Необходимые материалы

Для изготовления детали собственноручно потребуются следующие инструменты и оборудование:

• аппарат сварки;
• шлифовальная машинка;
• дрель и сверла необходимого диаметра;
• стальной шар, изготовленный самостоятельно или купленный в готовом виде;

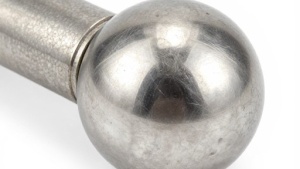

Шар для фаркопа своими руками должен быть абсолютно круглым и иметь диаметр 50 мм. Этот диаметр установленного образца, применяемый для европейских и отечественных машин. У американских авто диаметр шара составляет от 50,8 мм до 53,975 мм.

Материалы, требующиеся для работы:

• полутораметровая стальная труба диаметром 50х50;
• листы стали, толщина которых составляет 5 мм, размером 300 на 70, и два листа 200 на 70;
• болты М10 и М12. Первых потребуется два, последних – шесть штук;
• розетка;
• изолированные провода и изолента (или термоусадка);
• винты с гайками, длиной около 40 мм.

Сварочный полуавтомат

Как видим, потребуется не так много расходных материалов для изготовления такого полезного в быту устройства.

Подготовительные работы

Для того чтобы определиться, как сделать фаркоп своими руками, следует понять, какая максимальная нагрузка будет у устройства и установить тип крепления, подходящей конкретному авто.

Нагрузка не может превышать полной массы машины. Не упускайте этот момент, он является очень важным.

В идеале рекомендуется устанавливать фаркопы, изготовленные на производстве, однако нет ничего страшного, если вы изготовите его самостоятельно. Это несложно и служить он вам будет так же долго, как и заводской, в случае, если все сделано технически правильно и учтены все нюансы.

Чаще всего самодельные фаркопы устанавливают на транспортные средства отечественного производства. Фаркоп на Оку своими руками бывает разного типа: сварной, фланцевый и разборной. Установка осуществляется, используя общие правила.

Размеры

Размеры фаркопов подбираются индивидуально к каждому автомобилю, учитывая конструкционные особенности и размер транспортного средства. Берутся во внимание предполагаемая нагрузка и тип крепления. Не стоит упускать и внешний вид авто после крепления детали.

Размеры фаркопов подбираются индивидуально к каждому автомобилю

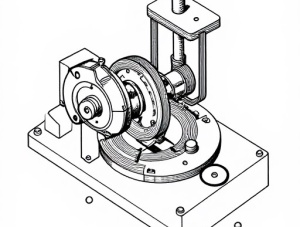

Чертежи и шаблоны

В эру компьютерных технологий в интернете без особого труда можно раздобыть любую информацию и скачать любой чертеж. То же касается и фаркопа своими руками чертежи.

Существует несколько вариантов конструкций:

• стационарный фаркоп;
• съемный;
• быстросъемный.

Подбирать необходимый именно вам следует, учитывая особенности конструкции вашего транспортного средства. Схема у них общая, а вот типы разные – в зависимости от способа крепления к кузову.

Фиксированный, или как его еще называют, стационарный, крепится таким образом, что фаркоп с кузовом автомобиля составляет одно целое и не снимается.

Съемные детали предпочитают те водители, которые не хотят портить внешний вид машины данным устройством и после использования, демонтируют его.

При помощи фланцевого крепления, которое также является съемным, фаркоп закрепляют к раме либо силовому бамперу, применяя для этого болты. Этот метод применяют для того, чтобы была возможность перевозить тяжелые грузы.

Политика АвтоВАЗа

Однако такая политика владельцев не всегда совпадает с мнением отечественных автопроизводителей. Например, схема подключения фаркопа на ВАЗ старых лет выпуска вообще не предусматривалась – владельцы устанавливали его на свой страх и риск. Да и сегодня АвтоВАЗ не рекомендует эксплуатировать свои автомобили с прицепом первые 2000 км:

1. В кузове большинства легковых авто не предусмотрено мест крепления для тягово-сцепного устройства (ТСУ);
2. В штатной проводке нет свободных разъемов для подключения электрооборудования прицепа;
3. Нет возможности для подключения тормозной системы трейлера (авто кемпинга) к автомобилю.

Обратите внимание! В документации на легковой автомобиль ВАЗ 2115 указано, что можно буксировать прицепы, чей вес не превышает 500 кг.

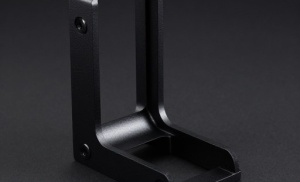

Особенности установки ТСУ на автомобили ВАЗ

Поскольку правилами дорожного движения не запрещается оборудование автомобилей тягово-сцепными устройствами, то владельцы охотно идут на переоборудование своих транспортных средств. Тем более, что цена на фаркопы доступна многим. (см. также статью Особенности установки фаркопа на Рено Дастер своими руками: инструкция)

Однако в линейке АвтоВАЗа существует ряд моделей, имеющих конструктивные особенности кузова, что влияет на конструкцию ТСУ .

Например, установка фаркопа на ВАЗ 2106 отличается тем фактом, что данный автомобиль заднеприводной, а значит:

• Нужно предусмотреть такой способ крепления, который бы не ограничивал работу карданного вала и подвески задней оси;
• Обеспечить доступ к смазочному узлу заднего моста;
• Не мешать снятию резонатора и труб выхлопной системы.

Собирать или не собирать?

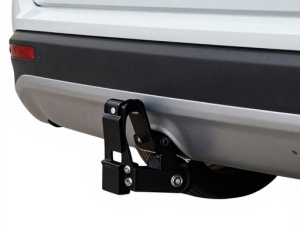

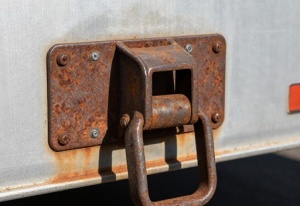

Предлагаю начать с определения такого понятия как самодельное прицепное устройство. Это крепление, аналогичное заводским изделиям, с помощью которого машина соединяется с прицепом. Тут все просто.

Как и в случае с ТСУ от производителей, самодельные конструкции могут иметь такие особенности:

• стандартный сцепной шар;
• вариант под американский квадрат;
• предельную массу, которую способен тянуть фаркоп;
• форму шара;
• способы крепления к автомобилю и пр.

Если говорить о теории, то практически на любую машину можно своими руками собрать самодельное ТСУ:

• на ВАЗ 2109;
• на Ниву 2121
• на Камри;
• Шевроле Ланос;
• Рено Логан;
• Рено Дастер;
• Лада Гранта;
• Сузуки Гранд Витара;
• Ховер Н3;
• Дискавери 2 поколения;
• Кайрон;
• Субару Форестер;
• Гольф 2 и пр.

Хотя практика показывает, что на дорогие машины самодельными ТСУ никто не злоупотребляет. Потому в основном их можно встретить на недорогих отечественных авто типа ВАЗ 2106, 2107, 2110, 2114, советской классике, Запорожцах и Москвичах.

Так почему они все делают сами? Все просто. Это вопрос банальной экономии. Ведь раньше можно было без особых страхов слепить ТСУ из первых попавшихся металлических отрезков и спокойно возить за собой прицеп. Экономия, и ничего более.

Но сейчас остро стоит вопрос регистрации ТСУ . В этом материале вы узнаете очень много полезной информации на этот счет. К примеру о том, как поступить, если установка фаркопа не была предусмотрена с завода и как вообще этот факт проверить.

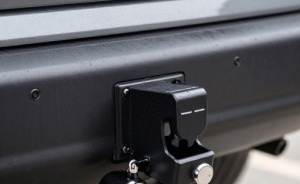

Разновидности и критерии выбора тягового сцепного устройства

Выбор модели фаркопа, во многом зависит от условий эксплуатации данного тягового элемента. ТСУ делят на:

Достаточно просты в установке. Благодаря этому пользуются огромной популярностью у владельцев моделей ВАЗ 2108, 2109, 2114 и 2115. Крепятся на 2 или 4 болта. Процесс установки или демонтажа изделия занимает 20-30 минут.

Представляют собой массивную неразборную конструкцию. Крепятся к автомобилю посредством приваривания или «посадки» на массивные болты. Устройства такого типа позволяют буксировать другие автомобили и прицепы с повышенной грузоподъемностью.

Разборные конструкции, часто оснащенные механизмом, позволяющим сложить каркас фаркопа. Сцепной шар демонтируется. Устройства такого типа подходят для транспортировки прицепов невысокой грузоподъемности.

Также фаркоп на ВАЗ 2114, имеет следующие разновидности:

1. С низкой грузоподъемностью. Полная масса снаряженного прицепа не должна превышать показатель загрузки в 1500 кг.
2. С повышенной грузоподъемностью. Снаряженная масса прицепа варьируется в диапазоне от 3000 до 3500 килограмм. Чтобы можно было транспортировать такой прицеп, необходимо иметь водительское удостоверение категории E.

При установке фаркопа на ВАЗ 2115, ВАЗ 2114, ВАЗ 2109 и ВАЗ 2108 используют соответствующие ТСУ. Опытные автомобилисты рекомендуют приобретать тяговые сцепные устройства, произведенные , «Трейлер», «Лидер-Плюс». Чтобы определить, какой фаркоп поставить на машину, потребуется изучить маркировку. Она указанна на корпусе детали.

Что касается критериев выбора, то стоит обратить внимание на следующие факторы:

При покупке сцепного элемента, особое внимание обращают на производителя. Перед приобретением, нужно прочесть отзывы о компании, и ознакомиться с ассортиментом товара.

Не следует приобретать ТСУ меньшей грузоподъемности ради экономии. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

• Материал изготовления и качество сборки.

Перед покупкой внимательно изучают внешний вид детали, от приобретения следует отказаться при загрязнении изделия, повреждении лакокрасочного покрытия, наличия следов коррозии, проблем со складным механизмом. Если материал, из которого сделана деталь ненадлежащего качества, от покупки также следует отказаться.

При покупке фаркопа, крепежные элементы, провода и электрическая розетка должны поставляться в комплекте.

При приобретении изделия, необходимо выписать идентификационный номер детали. Он понадобится при регистрации ТСУ в ГИБДД.

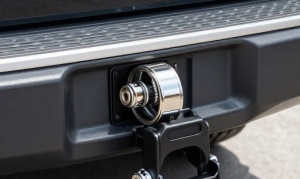

Немного о самостоятельном изготовлении

Я категорически против сборки фаркопов и прицепов своими руками, поскольку они крайне редко соответствуют предъявляемым требованиям по качеству и безопасности к подобным конструкциям.

Но все же считаю правильным привести примерную схему изготовления. Для начала вам понадобятся все расходные материалы, инструменты и сварочный аппарат. Для каждой машины предусмотрена своя схема согласования, особенности конструкций и прочие моменты. Потому общую для всех инструкцию по сборке даже при огромном желании я предложить никак не могу.

Из материалов вам понадобится:

• шаровый механизм, у которого есть встроенные проушины (придется купить на рынке, иначе никак);
• труба из прочного железа размером около 1 метра;
• балка-уголок на 0,5 метра;
• 2 гайки для фаркопа;
• болты диаметром 14 мм и соответствующие шайбы для них.

Чтобы из всего этого собрать полноценное ТСУ (желательно съемное, поскольку монолитные конструкции сейчас не в приоритете), вам придется приложить максимум усилий и осторожности.

• Сначала снимите бампер своего авто. В проушинах делаются отверстия и приваривается к трубе. Наметьте центр участка, куда будет монтироваться фаркоп. Если приложить бампер сюда, то центр должен оказаться между траверсами;
• В выбранное место дополнительно приваривается еще один отрезок металла;
• На срединной части уже сваренной основы фаркопа крепятся уголки. Это позволит одновременно придать жесткости и надежности, а также сделать ТСУ съемного типа. В завершении этого этапа привариваются к балке гайки, которые отвечают за угловое сечение. Далее не забудьте состыковать их с центром всей конструкции;
• Проводятся дополнительные работы по выведению проводки для освещения. Вообще электрика, как по мне, куда более сложный этап, чем крепление металлических элементов будущего тягово-сцепного устройства;
• Завершается все грунтовкой и покраской металла.

Но вы сильно ошибаетесь, если думаете, что вам удалось установить на свой седан, хэтчбек или кроссовер ТСУ, с которым спокойно можно ездить по городу и за его пределами.

Главная проблема самодельных ТСУ

Суть в том, что это самодельная конструкция. Соответственно, отсюда вытекают все проблемы. Подобные манипуляции запрещены.

Если вы просто соберете фаркоп, поставите на машину и будете ее эксплуатировать, вас ждут серьезные штрафы и требование обязательно демонтировать конструкцию.

А все потому, что самодельное ТСУ нужно зарегистрировать, официально пройти сложную процедуру экспертизы. Практика наглядно показывает, что подавляющее большинство самодельных фаркопов не соответствуют требованиям безопасности. Следовательно, автовладельцы спешно их снимают и меняют на заводские.

С заводскими же ТСУ нет никаких проблем. Если заводом-производителем вашего автомобиля предусмотрена возможность установки фаркопа и езды с прицепом, то даже вносить изменения в ПТС не придется. А это актуально почти для 99% всех машин. Регистрировать придется сам прицеп, но это уже другая история.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

• Bosal VFM;
• Трейлер;
• Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

• Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
• Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
• Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
• Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
• Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
• Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.



Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

А еще интересно: Нива шевроле цвета каталог

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Как правильно поступить

Решать только вам. Но по факту с самодельными тягово-сцепными устройствами намного больше мороки, чем вы можете себе представить. Экономия на покупке готового ТСУ себя совершенно не оправдывает, а доставляет еще больше хлопот.

Потому если вы не знаете, как поступить и что делать, послушайте мое субъективное мнение. Купите качественный фаркоп от хорошего, проверенного временем производителя. Сейчас таких более чем достаточно. А именно:

На них предусмотрено буквально все, начиная от розетки фаркопа и заканчивая дополнительными аксессуарами, вроде специальных декоративных колпачков для ТСУ .

Заводские конструкции адаптированы под:

• марку автомобиля;
• модель машины;
• модификацию;
• тип кузова;
• год выпуска и прочие нюансы.



То есть если вы берете заводской сертифицированный съемный фаркоп , то он будет иметь идеальные с точностью до миллиметра размеры, необходимый блок согласования под конкретный прицеп, оптимальное качество и устойчивость к нагрузкам.

Вопрос установки оставлю открытым. Не буду утверждать, что монтировать ТСУ обязательно у специалистов. Многие автовладельцы вполне способны установить фаркоп своими руками , затратив на это минимум времени и сил. Об этом есть много наглядных видео.

Тут уже пусть каждый решает для себя сам. Хотя если вы берете фаркоп у официального дилера, они поставить его могут бесплатно.

Так что здесь отказываться точно не стоит. Это сэкономит ваше время, силы и нервы.

Если вы считаете, что самодельные ТСУ себя оправдывают и есть смысл их делать, обязательно пишите в комментариях. Непременно обсудим этот вопрос.

Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопрос и приглашайте к нам своих друзей!

(3 оценок, среднее: 5,00 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

«>
