Как снять ручку стеклоподъемника ВАЗ 2114


Для снятия обшивки задней двери салона нам понадобятся следующие инструменты: крестовая отвертка и острый инструмент (я использую нож). Нам нужно снять следующие элементы: кнопку блокировки двери, ручку стекло подъемника, ручку открывания и закрывания двери.

Для снятия ручки стекло подъемника нужно острым инструментом чуть отодвинуть кольцо фиксации для освобождения от зацепа.

Кольцо фиксатор вытаскиваем как показано на картинке. После его удаления снимаем ручку.

Откручиваем и снимаем ручку открывания задней двери.

Острым инструментом вытаскиваем заглушки крепления ручки закрывания двери.

Выкручиваем 2 болта крепления ручки.

Против часовой стрелки выкручиваем ручку блокировки двери.

Вот так у нас выглядят полностью снятые элементы на двери.

Теперь обшивка двери держится только на клипсах, без фанатизма снизу начинаем отрывать обшивку. И полностью ее удаляем.

Сборка производится в обратном порядке, клипсы фиксации двери желательно заменить.

Снятие и установка заднего стеклоподъемника на Калине

Прежде чем начинать выполнение данной процедуры, первым делом необходимо будет снять обшивку задней двери, так как весь механизм находится непосредственно под ней. После этого хорошо видны все гайки крепления стеклоподъемника к внутренней части двери.

  • две гайки снизу
  • одна сверху
  • три сбоку — крепление катушки механизма подъемника
  • два болта крепления к стеклу

Верхние и нижние гайки необходимо отворачивать ключом на 10 мм:

А боковые ключом на 8 мм:

Стекло крепится к рамке подъемника при помощи болтов, которые откручиваются ключом на 8 мм. Разумеется, предварительно необходимо зафиксировать стекло, подставив что-либо под него, или подложив между ним и дверью.

Основной момент — перед снятием необходимо, чтобы шпильки крепления механизма ушли внутрь двери. Для этого надавливаем на них с небольшим усилием, поправляя конструкцию изнутри, если это необходимо, и продеваем шпильки внутрь.

Нужно добиться такого положения подъемника внутри, чтобы все его шпильки были выведены из отверстий в двери. Наглядно это показано на фото ниже.

Теперь можно вынимать стеклоподъемник из задней двери Калины, проворачивая его в нужном положении, чтобы он без особого труда вышел через правое нижнее технологическое отверстие.

И конечный результат этого ремонта продемонстрирован ниже.

Установка нового происходит в порядке обратном снятию. Стоит отметить, что цена нового, хоть и механического, составляет довольно немало, а именно — цена его может быть от 500 до 650 рублей. Разумеется, это будет далеко не заводское качество, даже если производитель будет Автоваз. Об этом я говорю очень часто, так как многие знают, какое качество у конвейерных деталей, а какое у запчастей, поставляемых в магазины.

Купить настоящий оригинал с небольшим пробегом можно на авторазборке от Лада Калина Блог: https://vk.com/razborkaavtostaryjoskol. Можно оформить доставку в любой город и населенный пункт России почтой или транспортной компанией за счет покупателя. Очень много реально свежих машин с пробегами до 50 тыс. км, уже бывали машины от 2007 до 2012 г.в.

Если есть, чем дополнить материал, оставляйте свои комментарии ниже.

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Примечание! Стеклоподъёмник что на задней, что на передней двери заменяется практически идентично, правда там есть небольшие нюансы но на это можно даже и внимания не обращать и поэтому если вы научитесь спереди стеклоподъёмник заменять, то и на задней двери вы его так же сможете заменить и наоборот, но вот только есть одно Но! Стеклоподъёмник можно заменить как при снятом стекле с двери, так и на установленном стекле (Как вы будете делать решать вам, если стекло снимать не захотите, то в таком случае его просто отвёрткой можно будет зафиксировать, но если вдруг дверь сильно шелохнётся, то стекло может упасть и разбиться, на снятом же стекле такого у вас уже не произойдёт), если вы хотите всё таки его снять, то в таком случае прочтите статью под названием: «Замена стекла на ВАЗ», если же стекло снимать не хотите и уверены в том что он не упадёт, тогда приступайте к прочтению статьи мы в ней как раз описали процесс замены стеклоподъёмника при установленном стекле на двери автомобиля!

Снятие: 1) Начнём с передних дверей, но даже если вы заменяете стеклоподъёмники только лишь на задних дверях (А это пункт 2) то всё равно изучите пункт 1, потому что они между собой взаимосвязаны и из этих всех пунктов вы поймёте больше, чем прочитаете только лишь один из них, в общём перед заменой не важно на какой двери но нужно будет снять с неё обшивку, потому что механизм находиться внутри двери и не сняв обшивки вы до него просто не доберётесь (О том как снять обшивку, читайте в статье: «Замена передней двери на автомобиле» пункты 1-8), после того как обшивка снята, разъедините между собой колодку проводов и разъём которые на стеклоподъёмник идут (см. фото 1), после чего выверните все гайки (Их всего три) которые крепят сам механизм к двери (см. фото 2) и после этого выверните два болта крепления ползунка стеклоподъёмника к самой обойме стекла (см. фото 3), когда болты будут откручены, поднимите стекло в самый верх если вы его не сняли и зафиксируйте его в таком положение (Можно при помощи отвёртки зафиксировать см. фото 4, или же помощника попросить подержать в верхнем положении стекло можно).

Примечание! Чтобы механизм стеклоподъёмника можно было вынуть из двери и тем самым полностью снять, выверните ко всему этому два винта которые ручку открывания двери к автомобилю крепят (см. фото 1), после отворачивания винтов, снимите ручку протолкнув её для этого во внутреннюю часть двери и через вырез в двери её тем самым выведите (см. фото 2), затем с помощью тонких плоскогубец или же пассатижей или просто рукой можно, отсоедините резиновый держатель который тягу на ручки удерживает (см. фото 3) и после этого тягу от ручку отсоедините и вы сможете полностью снять её таким образом с автомобиля (см. фото 4) и поэтому когда ручка будет снята, выньте сам механизм стеклоподъёмника через тот же самый вырез в двери автомобиля!

2) Что касается задней двери и стеклоподъёмника, для того чтобы его снять, берите в руки гаечный ключ и с его помощью выверните три гайки которые сам механизм к двери крепят (см. фото 1), как только гайки будут откручены, два болта выкручивайте которые к обойме стеклоподъёмника ползунок со стеклом крепят (см. фото 2), после этого таким же образом зафиксируйте стекло как и в первом пункте описано (см. фото 3) и в завершение, когда стекло находиться уже в неподвижном состоянии, выверните три гайки крепления механизма к двери (см. фото 4) и так же ухватившись за него рукой, выньте из двери и тем самым полностью снимите.

Установка: Устанавливается всё на свои места в обратной последовательности или если сказать по проще, то в обратном порядке снятию всё на свои места ставиться.

Дополнительный видео-ролик: Интересный ролик по ремонту стеклоподъёмника передней двери, вы можете увидеть в ролике который закреплён на нашем сайте чуть ниже:

Как снять ручку стеклоподъемника “Приора”

Работа по демонтажу ручки включает несколько действий:

  • вставить тонкую плоскую отвертку между ручкой шайбой и фиксатором ручки со стороны, противоположной рукоятке;

  • аккуратно отжать фиксатор и извлечь его;
  • потянуть ручку стеклоподъемника на себя и снять ее со шлицов;

  • снять шайбу ручки стеклоподъемника.

Установка ручки стеклоподъемника

Установка производится следующим образом:

  • надеть шайбу ручки стеклоподъемника на ось;
  • придерживая шайбу рукой, насадить ручку стеклоподъемника на шлицы;
  • один или два раза поднять и опустить стекло, вращая ручку, чтобы она плотно села на шлицы;
  • вставить фиксатор между ручкой и шайбой.

Причины поломки ручки

Зачастую замена ручки стеклоподъемника лишь временно устраняет проблему. Вскоре новая ручка также выходит из строя. Причина состоит в том, что стекло опускается и поднимается слишком туго, поэтому приходится прилагать чрезмерную нагрузку на достаточно хрупкую пластиковую деталь. В этом случае необходимо сначала устранить причину заедания стекла или стеклоподъемника, а потом менять ручку.

Проверить работу механизма просто — достаточно поднять и опустить стекло.

Причин заедания механизма несколько:

  • перекрученный трос привода;
  • перекос стекла;
  • плохая смазка в механизме;
  • намерзание льда (в зимний период).

Если стеклоподъемник работает тяжело, необходимо снять дверную обшивку, найти и устранить причину: поменять смазку, растопить лед или заменить неисправный механизм.

Другая причина поломки ручки — изношенные шлицы привода стеклоподъемника. В этом случае необходимо заменить механизм стеклоподъемника на новый и лишь после этого менять ручку.

Замена ручки стеклоподъемника своими руками

Со временем ручка стеклоподъемника может сломаться. Если такое у Вас произошло, не спешите обращаться в автосервис. Эту работу можно без труда и больших затрат времени выполнить самостоятельно. В качестве примера, я рассмотрю как заменить ручку стеклоподъемника на ВАЗ 2108.

Для замены ручки стеклоподъемника Вам понадобится:

1. Плоская отвертка. 2. Новая ручка, в комплекте которой будет шайба.

Итак приступим. Для начала нам нужно снять старую ручку стеклоподъемника. Для этого вставьте отвертку между ручкой и ее шайбой. Подденьте ручку и потяните ее на себя. Ручка с легкостью «выйдет» из своего посадочного места. Шайбу ручки также извлеките. Установите новую ручку в обратном порядке. Прежде, чем установить ручку, попадите на шлицы стеклоподъемника. После того, как Вы попали ручкой на шлицы стеклоподъемника, зафиксируйте ручку с помощью защелки. Проверьте работу ручку.

Бывает такое, когда стекло опускается и поднимается с усилием. В таком случае, простая замена ручки не поможет. Если плохо опускается стекло, это гласит о том, что трос стеклоподъемника сработался, или сам стеклоподъемник скоро сломается. Потребуется замена стеклоподъемника. Для замены стеклоподъемника потребуется разобрать дверь. Снимите обшивку двери и ручку стеклоподъемника.

Теперь Вы имеете полный доступ к стеклоподъемнику. Отверните два болта ключом на 10 мм, которые держат стекло. Поднимите стекло вверх и открутите болты крепления механизма стеклоподъемника. Для этого также понадобится ключ на 10 мм. Выньте старый стеклоподъемник. Установите новый стеклоподъемник в обратном порядке.


Читать дальше по теме >>>

Устройство и виды стеклоподъемников

Передний стеклоподъемник Калины

Стеклоподъемники – это устройство, предназначенное для подъема или опускания автомобильных стекол.

На настоящий момент существует огромное число вариантов данных устройств, но конструкция, несмотря на различие комплектующих деталей у разных моделей, схожа, она включает в себя:

  • желобки, которые удерживают стекло за боковые кромки
  • так называемые «рельсы», обеспечивающие движение стекла
  • Уплотнитель и демпфер, ограничители передвижения стекла по направлению вверх и вниз.

Стеклоподъемник любой конструкции состоит из двух основных элементов:

  • привод
  • подъемный механизм — передающий колебания движения привода на стекло, и тем самым, обеспечивая его движение.

Привод подразделяется на два вида:

  1. Механический, известный нам по советским автомобилям, где, чтобы опустить или поднять стекло, нужно прокрутить ручку стеклоподъемника.
  2. Электрический, характерный для современных автомобилей, где, чтобы привести в движение стекло, нужно всего лишь нажать кнопку стеклоподъемника. Электропривод состоит из реверсивного электрического мотора с редуктором червячного типа.

Кроме того, стеклоподъемники различаются в зависимости от механизма движения стекла:

Каждый вариант имеет свои плюсы и минусы, технические особенности. Одно лишь объединяет все эти варианты устройства, это то, что однажды они выходят из строя, в особенности часто эта проблема происходит у столь популярной на сегодняшний день модели, как Лада Калина.

Причин неисправности стеклоподъемников может быть десятки, но самыми распространенными являются следующие:

  1. Зависают щетки коллектора электрического мотора, который отвечает за процесс движения стекла. Такое происходит, как правило, из-за перегрева непрочных, неустойчивых к резким колебаниям температуры, графитовых щеточек, и этот фактор запускает цепную реакцию: от перегрева щеточек начинает плавиться гнездо, выполненное у всех Калины из пластмассы, причем не самого лучшего качества. По этой причине, щеточки теряют подвижность, и привести устройство в рабочее состояние можно только методом молотка. На начальном этапе поломки бывает достаточно раза два хорошенько стукнуть по облицовке двери, но спустя пару недель, этот метод перестает срабатывать, и тогда уже придется разбирать стеклоподъемник, чтобы отремонтировать его.
  2. Еще одной причиной поломки, свойственной Ладе Калине, впрочем, как и многим другим моделям ВАЗ, является непродуманность электрической схемы. Контакты не выдерживают нагрузки, приходящейся на них, здесь нет разгрузочного реле, отчего выходят из строя сразу все стеклоподъемники, и тогда уже приходится ремонтировать не только сами стеклоподъемники, но и пульт.

Когда же отремонтировать устройство невозможно или слишком проблематично, целесообразнее заменить его на новое. Для Лады Калины подойдут следующие варианты:

  • электрический стеклоподъемник Гранат ВАЗ – 530 руб
  • электрический стеклоподъемник Ningbo – 1 699 руб
  • электростеклоподъемник AUTO-GEO – 3 300 руб.

Конечно, цена напрямую связана с качеством, но, если бюджет ограничен, то и отечественный вариант неплох.

А теперь поговорим о том, как установить стеклоподъемники самостоятельно.

Снятие стеклоподъемников

Начнем с передних механизмов

Прежде, чем приступить к ремонту, необходимо демонтировать дефектное устройство. Но для того, чтобы снять стеклоподъемник, придется сначала снять дверную обшивку.

Итак, для работы нам понадобится:


Теперь за дело.

  1. Первым шагом, поднимаем до упора стекло и закрепляем его в наивысшей точке скотчем.

  2. Затем, при помощи ключа, снимаем два болта, на которых стекло и держится (1 на рисунке). Также, нужно отвинтить болт внутренней рукоятки замка.

  3. Следующим этапом разъединяем мотор устройства и провода (2 на рисунке).
  4. Откручиваем все гайки на устройстве (их всего 11 штук) и снимаем стеклоподъемник (2 на рисунке).

Передние стеклоподъемники сняты, приступаем к демонтажу задних (если проблема кроется и в них тоже).

Здесь нам понадобится:

  • два ключа, на 10 и на 8
  • малярный скотч.
  1. Также, как и в случае с передними стеклоподъемниками, до упора поднимаем стекло и крепим скотчем.
  2. Воспользовавшись ключом на 8, сворачиваем три гайки, крепящие механизм.
  3. Берем ключ на 10 и снимаем 2 болта и 3 гайки.
  4. Теперь будет несложно вытащить устройство через отверстие внизу задней двери.

Демонтаж произведен. Тщательно изучите состояние устройства, если ремонту оно не подлежит, замените на новое.

Замена стекол

Лучше для замены покупать стекло и обойму стекла в комплекте.

Для замены нужны удлинитель, вороток, головка на 8 и 10 мм и помощник.

Боковое стекло блокируется отверткой, чтобы не выпало. Снимается обшивка двери. Фломастером размечаются места крепления обоймы стекла к двери на обойме и на двери. Выворачиваются болты, прикрепляющие обойму стекла к стеклоподъемнику.

Планка стеклоподъемника должна быть полностью поднята. Демонтируется трос на ролике снизу стекла. Затем аккуратно снимаются уплотнители (бархотки).

Стекло в это время придерживают, чтобы оно не выпало. После снятия уплотнителей стекло опускают вниз примерно на 10 см, наклоняют вбок и извлекают из паза.

Новое стекло монтируют в обратной последовательности. На обойму стекла наносят WD-40 или аналогичную смазку, вставляют стекло и оставляют высыхать. После того как смазка высохла, стекло устанавливают в дверь. Новое стекло устанавливают в уплотнители.

Если уплотнители пришли в негодность, из резины вырезаются новые, при этом старые используются как лекала.

Стекло с уплотнителями вставляют в паз, выравнивают и опускают в ограничитель. Ручку стеклоподъемника опускают до крайнего нижнего состояния. Стекло фиксируют болтами и устанавливают трос на прежнее место.

Работу стеклоподъемника проверяют и при необходимости изменяют натяжение троса и положение уплотнителей.

Установка

Как уже можно догадаться, установка стеклоподъемника проводится в строго обратном порядке его демонтажу, единственное, сначала нужно обработать направляющую устройства смазкой.

Порядок монтажа для передних подъемников следующий:

  1. Крепим новое устройство гайками (11 штук);
  2. Соединяем провода и моторчик;
  3. Находим болт, крепящий внутреннюю ручку замка и закручиваем его, при помощи ключа, закручиваем крепежи стекла.
  4. Снимаем ненужный теперь уже скотч и проверяем работу.

Нужно посмотреть, как открывается и закрывается окно, нет ли перекосов, хорошо ли закручены все винты. Если была допущена ошибка, что делать, придется работу повторить заново. Если все хорошо, можно похвалить себя за отлично выполненное дело.

Точно также, в обратном порядке устанавливаются и задние стеклоподъемники.

  1. Через нишу внизу задней двери, ставим устройство на место старого.
  2. Ключом на 10, закручиваем болты и гайки.
  3. Ключом на 8, закрепляем механизм тремя гайками.
  4. Снимаем скотч.

Зачем снимается дверная обшивка?

Чаще всего облицовка задних либо передних дверей демонтируется с целью добраться до внутренних полостей, где установлены механизмы стеклоподъёмников. Хотя за весь период эксплуатации автомобиля встречаются и другие ситуации, когда необходимо снять обшивку:

  • для установки акустических колонок, встраиваемых внутрь дверных карт;
  • в случае отказа кнопок электрических подъёмников стекла;
  • для демонтажа стёкол с целью тонировки либо замены;
  • чтобы отремонтировать или смазать механизмы стеклоподъёмников;
  • для замены облицовочных панелей, потёртых или поцарапанных за годы эксплуатации машины.


Передние дверные карты Лада Калина

Также не обойтись без снятия обшивки в процессе выполнения кузовных работ, когда необходимо подварить прогнившие элементы, обновить лакокрасочное покрытие автомобиля или провести антикоррозионную обработку.

Примечание. Многие автомобилисты удаляют обивку, чтобы самостоятельно сделать дополнительную вибро — и шумоизоляцию кузова.


Облицовка задней двери Лада Калина

Подготовка к демонтажу

Чтобы открутить крепления и снять облицовку дверей, нужно приготовить нехитрый набор инструментария:

  • отвёртка со шлицами в виде креста;
  • длинная плоская отвёртка;
  • заострённый инструмент, например, шило.

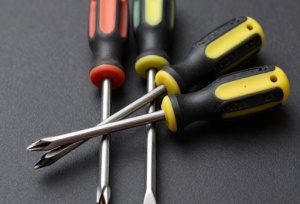

Инструмент для разборки дверок

Поскольку дверная карта автомобиля Лада Калина держится на пластиковых фиксаторах (иначе — клипсах, пистонах), есть предостережение к условиям ведения работ. Категорически не рекомендуется демонтировать обивку дверей на морозе, когда пластмасса становится хрупкой и легко разрушается. Отсюда появляется риск переломать все клипсы в процессе снятия декоративной панели. Поэтому в зимний период выполняйте эту операцию в обогреваемом гараже или боксе.

Это интересно: Схема проводки ВАЗ 2107 карбюратор

В летнее время никаких требований к помещениям нет, снимайте обшивку хоть под открытым небом. Рекомендация одна: в ветреную погоду машину лучше загнать в гараж, иначе при открытых дверях в салон нанесёт много пыли.


Так выглядит фиксатор дверной карты

Совет. В автомобилях возрастом 5 лет и более пластик, из которого сделаны фиксаторы, пересыхает и становится ломким. Отделяя облицовку от двери такой машины, вы наверняка испортите часть клипс. Так что стоит заранее купить новые, в передней дверце их 8 шт., а в задней — 10 шт.

Снятие обшивки передней двери

Пластиковые шипы или «елочки» для крепления могут сломаться в процессе снятия обшивки. Закупаем заранее количество, достаточное для обновления. Лучше покупать двойные бело-оранжевые или прозрачные клипсы.

    Открываем дверь и снимаем 3 винта крепления подиума. Винты откручиваются крестовидной отверткой. Подиум аккуратно поворачивается вниз и отсоединяется от корпуса.

Нельзя снимать обшивку рывками и резкими движениями. Можно повредить гнезда крепления обшивки к двери.

  • Выводим из-под верхней части обшивки провода от механизма блокировки замков. Проводим снятие обшивки двери ваз 2114, равномерно отводя ее в сторону от двери.
  • После снятия обшивки можно заменять стекла, саму обшивку, ремонтировать стеклоподъемники, устанавливать акустику и т. д.
  • Если вы планируете замену обшивки, перед ее приобретением сравните размеры установленной в машине обшивки с новой еще в магазине. Могут не совпадать расположение и диаметр отверстий под ручку и для крепления.

    Установка обшивки происходит в обратной последовательности.

Инструкция по снятию облицовки на Калине

Три первые операции производятся одинаково для всех дверей Лады Калины. Исключение — люки багажника у машин в кузове хэтчбэк и универсал, там процедура разборки гораздо проще. Вот что нужно сделать:

  1. Рукой открутите и вытащите колпачок фиксатора, предназначенного для блокировки замка двери изнутри.
  2. Крестообразной отвёрткой выверните 4 самореза, удерживающих динамик музыкальной системы.
  3. Извлеките динамик и отключите от него провода.


Откручивание блокиратора и акустики

Совет. Акустика может быть прикреплена как к самой дверной карте, так и к металлической раме двери. Если после снятия динамика вы наблюдаете вариант первый, то при сборке крепёж лучше переделать, просверлив отверстия под саморезы. Акустика должна монтироваться к дверке, а не к обивке.


Крепление динамика к обшивке — это неправильно

Дальнейший порядок работ отличается в зависимости от местонахождения дверцы, которую вы разбираете.

Передняя пассажирская дверь

Здесь декоративная панель держится на 8 клипсах, 2 винтах крепления внутренней ручки и двух саморезах, расположенных под пластиковым карманом. Алгоритм её демонтажа такой:

  1. Шилом аккуратно подденьте край пластмассовой заглушки, скрывающей винт в ручке двери, извлеките её. Таким же образом вытащите заглушку второго винта.
  2. Выкрутите оба винта ручки.
  3. Оттянув на себя рукоятку открывания дверцы, выверните крепёжный винт и снимите рычажок. После чего удастся снять ручку целиком.
  4. Открутите 2 самореза внизу дверной карты, под пластиковым кармашком.
  5. Возьмите плоскую отвёртку и подденьте правый верхний угол декоративной панели, чтобы вывести из зацепления первый фиксатор. Захватите обшивку пальцами и остальные пистоны высвобождайте вручную.
  6. После отделения панели от дверки отключите провода, идущие от кнопки электрического стеклоподъёмника. Для этого подденьте язычок разъёма отвёрткой и вытащите колодку из блока кнопок. Демонтаж облицовки завершён.


Снятая панель с пассажирской стороны

Совет. Когда поддеваете край дверной карты плоской отвёрткой, следует подложить под неё ветошь, чтобы не поцарапать изнутри лакокрасочное покрытие.

Фотоинструкция по разборке обшивки двери на Ладе

Видео: Как правильно снять обшивку

Нюансы разборки водительской дверцы

С этой стороны декоративная панель снимается в том же порядке, что и с пассажирской. Но из-за небольших отличий в конструкции необходимо учесть такие нюансы:

  • чтобы обшивка снималась легче, нужно удалить пластиковую панельку, прикрывающую регулировочный рычажок зеркала заднего вида;
  • первый винт крепления подлокотника находится под заглушкой, а второй — в углублении ручки;
  • рукоятка открывания дверки находится сверху подлокотника и снимается после откручивания крепёжного винта.


Пластиковая панелька привода зеркала легко снимается руками

Панелька на регулировке зеркала заднего вида снимается с помощью плоской отвёртки, которой она поддевается снизу. На автомобилях, оборудованных электрическим управлением зеркалами, регулировочный рычажок отсутствует, а вместо него на панели стоит заглушка.


С водительской стороны винт прячется в подлокотнике

Справка. Некоторые водители по незнанию пытаются отковырять эту заглушку, чтобы отсоединить панель. Действие бесполезное, поскольку элемент легко снимается руками, но от безуспешных попыток на нём остаются неприглядные царапины.


Винтик крепления рычажка для открывания двери

Демонтаж облицовки с водительской стороны — видео

Обшивка задних дверей

Здесь обивку прижимают к дверце 10 пластмассовых фиксаторов и 2 винта крепления ручки. Технология разборки такая:

  • Первым делом надо демонтировать рукоятку механического стеклоподъёмника. Подденьте шилом пластиковое полукольцо, фиксирующее рычаг на оси. Извлеките его и снимите рукоятку.
  • Вытащите 2 пластмассовые заглушки на дверной ручке и выверните винты крепления. После этого элемент спокойно снимется.
  • Действуя плоской отвёрткой, оттяните нижний дальний угол декоративной панели и выщелкните первый пистон.
  • Захватите дверную карту рукой и снимите, высвободив остальные клипсы по контуру. Обшивка успешно демонтирована.


Схема демонтажа декоративной панели

Примечание. Обратите внимание, что рычажок рукоятки открывания на Калине 1 придется открутить и снять, а на Калине 2 его удалять не нужно, поскольку он прикручен напрямую к дверке и с декоративной панелью никак не связан.

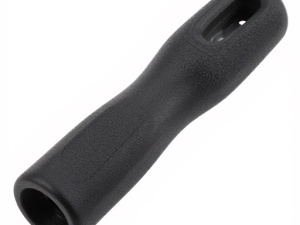

Для снятия рукоятки стеклоподъёмника нужно вытащить полукольцо

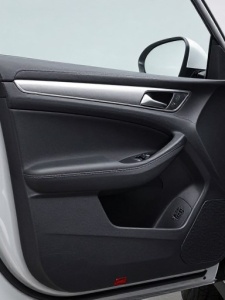

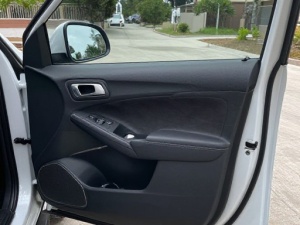

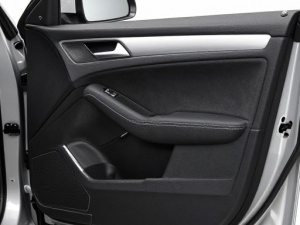

В остальном обивка на дверцах автомобиля Лада Калина второго поколения снимается аналогичным образом, различий никаких нет.

Как демонтируются панели задних дверок — видео

Замена стеклоподъёмника двери на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Стеклоподъёмник — этот механизм есть практически в любом автомобиле, в зависимости от машины, он может быть как механического типа (С ручкой регулировки положения стекла) так и электрического (В этом случае ручка убирается и вместе неё кнопка ставиться), кроме того сразу отметим тот факт что стеклоподъёмник и само стекло это две разные вещи (Просто некоторые люди путают) и благодаря нему вы можете регулировать положение стекла в автомобиля (Выше его поднимать или же ниже опускать).

Примечание! Для проведения процедуры по замене стеклоподъёмника на двери, запастись придётся: Различного рода отвёртками, а так же набором гаечных ключей, если у вас есть удлинитель с накидными головками то и им можно будет воспользоваться, ну и тонкие пассатижи или плоскогубцы возможно понадобятся и если они у вас есть то обязательно возьмите их!

Это интересно: Схема электропроводки ВАЗ 21213 карбюратор

Краткое содержание:

Где находится стеклоподъёмник двери? На автомобилях семейства Самара 2 установлены стеклоподъёмники разных типов, а именно спереди стоят электрические, а сзади механические (Если автомобиль в топовой комплектации, то и сзади электрические стоят), оба типа спрятаны в самой двери и без снятия обшивки вы их не увидите, поэтому для наглядности на сделанном фото ниже обшивка была снята с передней двери автомобиля, а сам стеклоподъёмник на этом фото красной стрелкой указан.

Когда нужно менять стеклоподъёмник двери? Если речь идёт об электрическом стеклоподъёмнике, то как правило при выходе его из строя, стекло перестаёт подниматься и опускаться при нажатии на соответствующую кнопку, кроме того на некоторых автомобилях (Вы скорее всего обращали на это уже внимание) бывает что стекло кой как опускается (Медленно) и почти не поднимается (Рукой приходиться помогать), это тоже говорит о том что стеклоподъёмник пришёл в негодность и требует своей замены, но кстати в некоторых случаях из-за того что стекло плохо поднимается и опускается, даже не стеклоподъёмник может быть виноват а само стекло, просто со временем его крепление слабнет и тем самым стекло встаёт на перекос из-за чего и происходят проблемы с опусканием и подниманием стекла на автомобиле, но что же касается механических стеклоподъёмников, то здесь всё просто, если посредством вращения ручки стекло перестало регулироваться, то сам стеклоподъёмник вышел из строя и требует своей замены.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
