Штатное место размещения генератора Lada 4×4 внизу, что назвать удачным решением нельзя. Во время прохождения внедорожья, на него без труда попадает вода и грязь, либо капает тосол, что существенно сокращает срок службы. Чтобы защитить важную деталь от влаги владельцы прибегают к доработке. Рассмотрим, как перенести генератор на Lada 4×4 вверх.

Кронштейн переноса генератора нива своими руками

Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки.

К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода.

Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Решить проблему можно при помощи переноса генератора наверх.

Изучив эту статью, вы узнаете:

Что нужно для переноса генератора наверх. Как проходит процесс для авто с ГУР и без него. Стоит ли покупать новый агрегат для ВАЗ 21214.

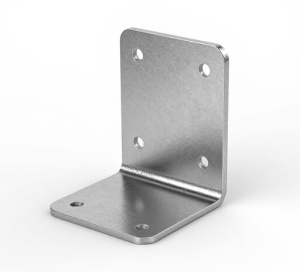

Внимательно изучите этот чертеж. Автор решил сделать своими руками кронштейн для переноса генератора. Деталь изготавливается из металла, толщина которого должна быть 4 мм, а ширина и длина – 80 мм. Чтобы собрать кронштейн, вам понадобятся детали от других отечественных авто:

Ремень 6РК1290; Регулировочная планка; Шкив коленвала от десятки.

Фото, детали изготовленного кронштейна 21214:

Как видно на фото, штатный вентилятор установлен на шкиве помпы от ГАЗ 3110, так же мы берем штив коленчатого вала от 2110 и ремень марки 6РК1290.

Генератор должен быть расположен в верхней левой части. Сверху его необходимо прикрепить при помощи болта M8 ГБЦ, спереди используются штатные болт и шпильки.

Для фиксации кронштейн необходимо закрепить дополнительной контргайкой.

Этот чертеж переноса генератора отличается от первого тем, что здесь используется ремень с размером 1375 мм. Здесь меньше действий, но придется поработать болгаркой – необходимо уменьшить плоскость на головке, расположенной в районе M8 болта.

Для передней крышки понадобятся новые болты и шпильки. Этот чертеж кронштейна для крепления генератора подойдет и для других моделей, к примеру, для 21213.

Чертеж, предлагает переместить генератор на место гидроусилителя. Чтобы сделать это, нужно изготовить кронштейн и установить его рядом с ГУР. Вам необходимо заранее подобрать шайбы под уши кронштейна.

В этом варианте используется ремень с размером 1220 мм. Важно, угол его клина должен быть точно 40 градусов. Отличным решением будет покупка ремня с ЗИЛ 157.

Обратный же рукав имеет длину по центрам размером 1115 миллиметров, а напорные же рукава высокого давления – 1450 мм. Внимательно проверяйте все размеры, помните поговорку 7 раз отмерь один раз отрежь, ошибки тут не нужны.

Штатного отверстия для этих шлангов в правом кожухе нет, Поэтому его придется брать и резать самостоятельно.

Сам кронштейн для переноса устройства наверх выполняется по этому чертежу:

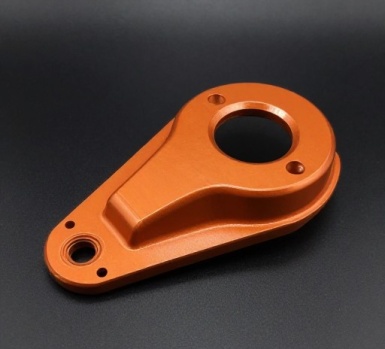

Перенос генератора наверх в Ниве ВАЗ-21213

Для того чтобы перенести генератор на Ниве вверх, необходимо изготовить специальный кронштейн. Делается он из металла, толщина которого не должна быть меньшей 4-х миллиметров. Его ширина и длина составляет около 80 миллиметров. Для того чтобы собрать данное устройство, вам обязательно потребуются некоторые другие запчасти от автомобилей отечественного производства. А именно:

• регулировочная планка;
• ремень 6РК1290;
• шкив коленвала, подходящий в ВАЗ-2110.

Также потребуется и верхняя планка регулировки, которую можно позаимствовать у старой доброй Волги. Для начала ее следует обрезать по месту, после чего просверлить новое место для будущего крепежа.

Диаметр данного отверстия должен составлять 8,5 мм.

На шкиве помпы от Волги преимущественно установлен вентилятор, а сам генератор располагается вверху слева. Поверх него благодаря болту М8 прикрепляется головка блока цилиндров, в то время как сверху чаще всего используют штатные шпильки и болт. Для того чтобы получившийся кронштейн держался хорошо, лучше всего закрепить его еще одной дополнительной гайкой.

Но существует еще и второй вариант переноса генератора на Ниве наверх. В данном случае следует использовать ремень, размер которого составляет 1375 миллиметров. Действий придется производить намного меньше, но без работы болгаркой просто не обойтись. Этот инструмент будет необходим для уменьшения плоскости головки, которая располагается неподалеку от болта М8.

Кроме этого, обязательно понадобятся новые шпильки и болты для передней крышки. Кстати, данный способ прекрасно подойдет для переноса генератора вверх еще и на ВАЗ-21214.

Весьма примечательно, что если вы являетесь собственником автомобиля ВАЗ-21213, но у вас нет никакого желания производить вышеуказанные действия своими руками, зато имеется чувство экономии, можно купить уже готовый комплект запчастей. Найти его достаточно просто, поскольку он продается едва ли не во всех магазинах, торгующих запчастями для Нивы. А можно прибегнуть к еще более простому способу, но он, к сожалению, «потянет» за собой большие денежные затраты. В соответствии с этим методом, ваш автомобиль пригоняется на специализированное СТО, где всю работу за вас произведут настоящие профессионалы своего дела.

Генератор является источником электрической энергии для транспортного средства. В статье рассматривается генератор 21214, его конструктивные особенности, возможные неполадки и методы устранения, дается пошаговая инструкция, как снять и подключить устройство.

Перенос генератора КЗАТЭ 80А наверх (без ГУР)

Пошаговая инструкция для карбюраторного ДВС 1.7 без ГУР.

Кронштейн любезно изготовлен Vlad_aka_SoHm.

• Что нужно:
• — генератор 21214 или аналогичный; — кронштейн крепления генератора 21214-3701650 с двумя гайками и болтами с тонкой шляпкой, для крепления к КИТ комплекту; — КИТ комплект переноса генератора; — ремень генератора длиной 1350 мм; — болт крепления генератора 2110 в сборе; — два болта М8х20 и М8х30 с гайками;
• — четыре болта М5х35 и восемь шайб.
• 1) Снимаем запасное колесо из под капота, откручиваем растяжку, на которой оно лежало.

2) Выкручиваем две шпильки и два болта над шкивом коленвала. Заменяем их на четыре болта большей длины. Если с выкручиванием болтов проблем не возникает, то со шкильками может быть засада. Решить ее нетрудно, можно либо приварить к шпильке болтик, либо подточить шпильку напильником с двух сторон и вывернуть ее пассатижами (идея от Udalilsya). У нас все отвернулось без заморочек!

3) Теперь берем болгарку или напильник и подтачиваем блок двигателя для верхнего крепления кронштейна (болт слева от трамблера, если стоят у водительского крыла). На блоке прилив имеет округлую форму, мы же ее приводим к прямоугольной!

4) Прикрепляем к нашей массивной конструкции кронштейн крепления генератора 21214-3701650:

Тут появляются первые заморочки, кронштейн 214 генератора не должен упираться в выходной штуцер бензонасоса. На КИТовском кронштейне есть три положения установки кронштейна от 214 генератора:

1. Мы выбрали среднее, еще возможны варианты: — верхнее (необходим ремень 1375 мм);
2. — нижнее (требуется замена бензонасоса на 2108).
3. 5) Крепим кронштейн к блоку двигателя.

6) Отсоединяем «-» от АКБ, снимаем ремень с генератора, отсоединяем провода от старого генератора. Расплетаем косу проводки от нижнего генератора до уровня самой АКБ и эл. мотора дворников (мне такой длины хватило, чтобы дотянуть до верхнего генератора) Упаковываем проводку в гофр:

7) Устанавливаем генератор на верхний кронштейн, одеваем ремень. Проверяем соосность шкивов. При необходимости регулируем положение кронштейна от 214 генератора. Устанавливаем натяжную планку. Натягиваем ремень генератора!

Подключаем провода, запускаем ДВС, проверяем напряжение! ( у нас с первого раза не получилось из-за бракованного реле-регулятора.

Закрепляем проводку пластиковыми хомутами. Шланг ОЖ притягиваем к ушку крепления бензошланга, идущему от выходного штуцера бензонасоса к карбюратору:

9) Осматриваем подкапотное пространство на наличие косяков, убедившись в их отсутствие, закрываем капот.

Нива готова к новым приключениям!

04.02.13.

Источник: https://www.niva-faq.msk.ru/tehnika/elektro/generat/g_v.htm

Замена генератора

Приведенная ниже инструкция поможет тем владельцам Нивы, кто решил снять генератор для ремонта или же для полной его замены. Обычно, целиком менять устройство приходится не так часто, так как большинство составных частей его продаются в магазинах, тот же ротор, статор или же диодный мост. Все эти запчасти можно заменить новыми при выходе из строя одной из них. Если же все-таки решено ставить полностью новый генератор, то опять же — описанная ниже инструкция вам в этом поможет.

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

• молоток;
• удлинитель;
• ключи на «10» и «19».

Процедура представляет собой следующую последовательность действий:

• Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
• После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
• После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

• Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
• Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

• Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

• Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

• Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

А еще интересно: Точки подключения сигнализации нива шевроле

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Замена ремня генератора lada 2121 4×4 21217 (ваз нива)

Кронштейн переноса генератора ВАЗ 2121 Доп. оборудование … * Кронштейн переноса генератора для а/м Нива (2121-21214). … Устройство изделия позволяет устанавливать большое количество видов генераторов …ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ * 5 апр 2020 … Если какое-либо устройство или приспособление не является обязательным, …..

Марка и мощность генератора не ограничиваются, также как и … удаление неиспользуемых проводов, замена и перенос предо-.Что происходит с генератором ВАЗ 21214 м при форсировании … * 14 май 2014 … Что происходит с генератором ВАЗ 21214 м при форсировании брода, … Доработки Нивы.

Шноркель,перенос генератора, печка, всякое …Электроусилитель руля для Нива 4×4, Ваз 21214, 2131 с … * Кронштейн переноса Генератора ВАЗ 2121 … Электроусилитель руля для Нива 4×4 (карбюратор) от Лада Приора … Так как электроусилители на автомобили Нива 2131, 21214 временно или навсегда сняты с производства, …Схема электрооборудования автомобиля ВАЗ 21213 * Генератор ВАЗ 21213. 8. Боковой указатель поворота. 9. Акумулятор ВАЗ 21213. 10. Электродвигатель отопителя ВАЗ 21213. 11. Дополнительнцй …CHIPTUNER.RU — Actuator: Массы (ground) * На Нивах 21214 масса берется с 2-х сторон блока. Далее оба провода входят в общий жгут и идут к разъему ЭБУ. Перед разъемом есть скрутки для …Купить экспедиционный багажник на Ниву 2121, 2131 и их … * Ищите экспедиционный багажник на Ниву? У нас вы можете купить его по цене от производителя! Доставка по всей России. Обращайтесь, поможем с …Перенос генератора для ВАЗ 21213 НИВА — YouTube * 26 фев 2014 … 3:33. Замена ремня генератора НИВА. Ремень генератора через 25км. на НИВЕ 21214 — Duration: 12:26. Андрей Лапочкин 29,097 views.Карта сайта * ВАЗ 2131, 2130, 2129, 21217, 21214, 21215, 21216, 21217, 21213 «Нива» · ВАЗ 2121, 21211, 21212 «Нива» · Мини-вэн «Надежда» (2120-21, 2120-41) …. Ремень генератора · Перенос генератора на место насоса ГУРа …. Чертеж приборной доски 2115 с распиновкой для Нивы и документация · Датчик внешней …Система управления нижнего уровня для автомобиля с … * решение использовать серийный автомобиль ВАЗ-21214 «Нива» с бензиновым ….. Опишем внутреннее устройство и принцип работы каждого устройства. Таблица 1 … привода генератора, установленного на коленчатый вал [9]. Для …. При переносе на реальный автомобиль алгоритм отпускания педали.Блок управления отопителем * Автозапчасти ВАЗ и автомобильная электроника в интернет-магазине Электро-Ставр. Добро пожаловать в автомагазин запчастей и тюнинга …Тюнинг для охоты и бездорожья Нива, Шевроле Нива * Устройство автоматического управления светом для а/м Нива Шевроле. 13 фев 2020 г. 17:41 … Шаровые шарниры для Нивы 21213-214 и 21214М · все новости … Перенос модуля зажигания … установлен генератор 135А. А также …UPGRADE GARAGE.RU ZST Производство,продажа и … * Перенос генератора … 12 Сообщения: Последнее сообщение Шноркель «Смерч» Нива 21214Шнива 2123. ZST … Лифт Нивы.Лифт-комплекты Lockus Lift:сборка под любые задачи. … Удобный замок капота в ниве (модератор капота) … 25 Темы: 110 Сообщения: Последнее сообщение Чертежи и размеры. | ВКонтакте * 31 май 2020 … ПРАВИЛА ГРУППЫ. 1 сообщение ⋅ Последнее от НИВА 4×4 OFF ROAD ➃.. 6 янв в … Чертежи ,фото модернизаций своими руками .Самодельный верхний крепеж генератора на ниву — YouTube * 24 мар 2015 … Установка кронштейна для переноса генератора Нива 21213 (инжектор) — Duration: 3:47. 11 REGION 44 710 views · 3:47. Еще одна …Магазин Внедорожник * … и под заказ с доставкой по всей России. Перейти в каталог. поиск запчастей. Посмотреть видео о нас. Выберите марку. Каталог запчастей Нива. А. Л.СРПМ * СРПМ (стальной редуктор переднего моста) ВАЗ 21213, ВАЗ 21214, ВАЗ 2131 (LADA … СРПМ (Стальной корпус редуктора переднего моста) на НИВУ …Вечное строительство : Неоконченный процесс создания … * 11 ноя 2011 … Постройка этой «Нивы» началась 10 лет назад, и процесс продолжается до … А на месте генератора смонтирован насос ГУРа от УАЗа. … Переносом точки крепления переднего редуктора достигается некоторое …Актуальные цены Лада Калина * … (есть скрипы) на Лада Веста · Обзор накладок органайзеров на панель Лада Ларгус · Чертежи переноса генератора наверх Нива (ВАЗ 21213, 21214) …Электрооборудование — Кронштейн переноса генератора … * Изделие «КИТ переноса генератора 2121-21214» предназначен для … Устройство изделия позволяет устанавливать широкий спектр … Изделие предназначено для автомобилей семейства нива 2121-21214 без гидроусилителя.

Господа, во избежание недопонимания убедительная просьба внимательно ознакомиться с данной рекомендацией. В противном случае, мы удалим вопрос.

На страничке мы даём консультации только по техническим вопросам, вопросы относительно стоимости работ удаляются. Наши ответы основываются на многолетнем опыте, носят рекомендательный характер, могут быть рассмотрены вами или отклонены. В том и другом случае вы будете правы.

Администрация данного ресурса не несет ответственности за предложения о платных консультациях (перевод средств на счет webmoney и т.п.). Настоятельно рекомендуем не откликаться на подобные предложения и не подвергать риску Ваше благосостояние и машины!!!! ВСЕ ОТВЕТЫ НА ДАННОМ РЕСУРСЕ БЕСПЛАТНЫ!!!!

Необходимо заполнить все поля:

Источник: https://avtozam.ru/vaz/zamena-remnya-generatora-lada-2121-4×4-21217-vaz-niva.html

Генератор — устройство, характеристики, проверка работы

Пустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин–1. Включите дальний свет фар, обогрев заднего стекла, вентилятор отопителя.

Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,2 В для генератора 9412.3701 и 13,6 В для генератора 371.3701.

Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца обмотки возбуждения.

Снятый регулятор напряжения генератора 9412.3701 можно проверить, подключив между щетками лампу (1–5 Вт, 12 В), а к выводам «D » и «масса» – источник питания (только постоянного тока, «минус» – к «массе»!), вначале напряжением 12 В, а затем 15–16 В.

В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить. Для проверки регулятора генератора 371.3701 источник тока следует подключать к выводам «Б» и «В» («плюс») и «массе» («минус»).

А еще интересно: Генератор Нива 2121, 21213, 21214: какой установлен, замена

Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода (выводов) регулятора напряжения.

«Плюс» батареи через лампу (1–5 Вт, 12 В) подсоедините к выводу «В » генератора 9412.3701 (к выводу «30» генератора 371.3701), а «минус» – к его корпусу.

Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание.

Для проверки замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с выводом «В » генератора 9412.3701 (с выводом «30» генератора 371.3701), а «минус» – с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.

Для проверки замыкания в «отрицательных» вентилях «плюс» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «минус» – с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» лампой или омметром. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

Замыкание дополнительных диодов можно проверить, подключив «плюс» батареи через лампу к выводу «D» генератора 9412.3701 (к выводу «61» генератора 371.3701), а «минус» – к выводу одной из фазных обмоток статора (к одному из болтов крепления выпрямительного блока). Если лампа горит, один или несколько дополнительных диодов пробиты.

Обрыв основных вентилей определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также вызвано обрывом или замыканием в обмотках генератора.

Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» генератора 9412.3701 или штекере «61» генератора 371.

3701 (ниже 14 В) при малой и средней частоте вращения ротора генератора.

Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе.

Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка.
