Ваз 2110: моторедуктор заслонки отопителя и его замена своими силами

Моторедуктор на автомобиле

Климат автомобиля имеет важное значение для каждого автомобилиста, поскольку это обстоятельство непосредственным образом влияет на степень комфортабельности, как пассажиров, так непосредственно и самого водителя. На Ваз 2110 моторедуктор заслонки отопителя регулирует температурный режим внутри салона. Конечно, оптимальная температура зависит и от времени года. В этой связи, существует практическая необходимость искусственным образом поддерживать необходимый температурный режим внутри салона автомобиля. Часто моторедуктор портится и на это есть свои причины. На Ваз 2110 замена моторедуктора может быть осуществлена своими силами и об этом пойдет речь в статье.

Замена моторедуктора печки на ВАЗ 2110: правила установки

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается. Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену.

Демонтаж

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

Слейте из системы отопления всю охлаждающую жидкость;
Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
Снимите облицовку, накладку лобового стекла и шумоизоляцию;
Демонтируйте вентилятор от печки;
Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
Снимите пружинные скобы, гайки крепежа и передний корпус;
Отключите от радиатора все шланги;
От отопителя отсоедините задний кожух;
Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Причины поломки

Если моторедуктор вышел из строя, тогда вы не сможете регулировать температуру внутри салона своего авто путем управления системой отопления.

Чтобы проверить работу элемента, можно подать от аккумулятора электроэнергию непосредственно на двигатель редуктора при среднем положении. Аналогичным путем выполняется проверка функциональности контроллера. Если он ломается, тогда регулировать температуру также становится невозможным.

Выход из строя моторедуктора (МР) может быть связан с такими причинами:

Нарушилась целостность электрической цепи. Это означает, что на двигатель не подается напряжение, а потому моторедуктор не способен работать должным образом;
Возник дефект в автономном блоке управления печкой. Из-за этого редуктор не обеспечивает подачу воздуха требуемой водителем температуры.

Старый образец

Основные причины выхода из строя моторедуктора ВАЗ 2110

Если рассматриваемое устройство повреждено, автомобилист не сможет контролировать температуру в салоне посредством управления отопительной системой. Для проверки функциональности устройства можно подать заряд от аккумуляторной батареи. Для этого двигатель моторедуктора необходимо установить в среднее положение. Аналогичным образом проверяется работоспособность контроллера, который также отвечает за регулировку температуры.

Существует две причины, предшествующие выходу моторедуктора из строя:

повреждён автономный блок управления системой отопления. В результате устройство не подает воздух определённой температуры;
повреждение электрической цепи. Речь идет о том, что на редуктор не подается напряжение.

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

Первым делом снимите жабо.
Далее демонтируется вакуумный усилитель тормозов.
После этого нужно еще снять педальный узел.
Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

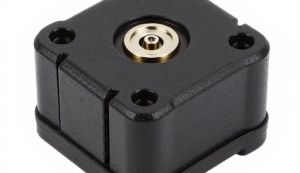

Как отремонтировать или заменить моторедуктор печки ВАЗ-2110

Нормальная работа печки ВАЗ-2110 невозможна без правильного функционирования моторедуктора, который отвечает за открывание/закрывание заслонки. В результате такого взаимодействия воздух, который поступает в салон автомобиля, нагревается/охлаждается в зависимости от ситуации. Поэтому, когда требуется замена или ремонт моторедуктора печки, медлить нельзя. Эту работу можно выполнить своими руками, не прибегая к помощи специалистов.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

ПОДРОБНОСТИ: Ремонт крепления бампера ваз 2110

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Как обнаружить и определить неисправность

В первую очередь автовладелец отмечает невозможность изменения температурного режима воздуха, который подаётся через отопительную систему. Чтобы проверить состояние микромоторедуктора, необходимо подать электроэнергию с аккумулятора на его двигатель при установленном среднем положении. Аналогично осуществляется проверка работоспособности контроллера, который также влияет на возможность регулирования температуры воздуха.

Самым явным признаком неработающего моторедуктора является существенное снижение скорости прогревания салона. Если же вентиляционная регуляция вообще отсутствует, то можно говорить о проблемах с проводкой отопителя.

Проблемы с работой печки не всегда вызывает моторедуктор заслонки отопителя ВАЗ-2110. Нужно знать и про другие причины, чтобы не приписывать их неработающему редуктору:

неспособность электроцепи передавать напряжение на двигатель;
неисправность в автономном блоке управления отопительной системы.

Признаки неисправности моторедуктора ВАЗ 2110

Самый явный признак неработающего моторедуктора — значительное уменьшение скорости прогревания салона. Но если вентиляционная регуляция вовсе отсутствует, значит, скорее всего, есть проблемы с проводкой печки. Кроме того, автовладелец отмечает невозможность изменять температурный режим воздуха, подаваемый через систему отопления.

Причин выхода данного устройства из строя несколько:

Нарушение целостности электроцепи, силовой агрегат не получает напряжение от аккумулятора, в результате чего моторедуктор печки не может нормально функционировать.
Неисправность автономного блока, управляющегося отопителем, редуктор не способен обеспечивать нормальный температурный режим отопителя.

Замена моторедуктора

В случае когда требуется замена микроредуктора, необходимо следовать приведённому ниже плану работы, для реализации которого понадобится две крестообразные отвёртки (длинная и короткая), гаечный рожковый ключ «десятка».

Вынимаем стеклоочистители из специального предохранителя, который представлен в виде резинового колпачка. Но вначале потребуется отвинтить контактную гайку при помощи ключа на десять.
Демонтируем жабо, которое находится в четырёх заглушках, выполняющих по большей части декоративную функцию.
На боковых плоскостях жабо можно увидеть пару гаек, которые потребуется открутить.
Смотрим на отсек электродвигателя и находим резиновый уплотнитель, который необходимо демонтировать.
Чтобы отсоединить трубопровод, потребуется открутить саморезы, за счёт которых удерживаются термические радиаторы с электродвигателя.
Рядом с тормозным вакуумным усилителем находится мотор заслонки, который крепится на трёх крепёжных винтах.
На этом этапе можно демонтировать электрический мотор, сняв предварительно самую небольшую колодку. Колодка более большого размера имеет проволочное крепление.
Устанавливаем новый моторедуктор на место сектора заслонки.
Для сборки отопительной заслонки чётко следуем описанному плану, но все этапы выполняются в обратном порядке.

Важные практические моменты

Некоторые сложности могут быть связаны с установкой заслонки микроредуктора. Для этой работы необходимо привлечь помощника. Для начала потребуется выполнить подключение контактов на новый мотор. Если заслонка отопителя проворачивается против хода часов, то осуществляется подача холодного воздуха. Значит, необходимо включить зажигание автомобиля и переключить датчик на системе управления отопителем таким образом, чтобы он располагался напротив синей точки. Проверка микромоторедуктора может осуществляться по противоположной схеме, которая предусматривает поворот заслонки по ходу часового механизма и установку датчика возле красной отметки. Микромоторедуктор должен провернуться больше, чем это происходит в обычном режиме. Квадрат можно обработать специальным смазочным веществом, что облегчит установку.

Во время установки мотора необходимо уделить внимание совпадению отверстий для саморезов. Приглашённый помощник должен прокручивать регулятор температуры и надавливать на электромотор. При совпадении квадратов можно говорить об удачной замене редуктора, эксплуатация которого будет осуществляться на высоком уровне.

В некоторых случаях можно наблюдать неполное вхождение квадрата по длине заслонки. Не стоит раньше времени расстраиваться, поскольку даже при вхождении микромоторедуктора всего на треть его функционирование всё равно будет находиться на высоком уровне. Редуктор потребуется ещё несколько раз прокрутить от одной отметки до другой, чтобы отопительная система зафиксировала рабочий диапазон.

Ремонт моторедуктора

Если же всё-таки у вас имеется желание выполнить ремонт моторедуктора, а не просто заменить его на новый, то следующая часть нашей статьи будет вам интересна. Сразу стоит оговориться, что детали нового образца существенно отличаются от своих предшественников.

Деталь старого образца

В первую очередь рассмотрим принцип ремонта моторедукторов на ВАЗ-2110 старого образца. Такая деталь может иметь пластмассовый корпус или металлический. С первым вариантом работать намного легче, а вот моторедуктор в металлическом корпусе будет сложно снять и при этом не помять его.

Как демонтировать подобный элемент нам уже известно, так что приступим непосредственно к его разборке и выявлению неисправностей. Снимаем с вала адаптер, который вставляется в заслонку и служит для передачи вращательной энергии. Можно смело тянуть на себя, поскольку клея и стопоров здесь нет.

По всему периметру корпуса располагаются защёлки. Чтобы с ними справиться, необходимо воспользоваться плоскими отвёртками, которые нужно вогнать между язычком защёлки и корпусом. Приподнимаем проушину совсем немного и вставляем вторую отвёртку рядом с защёлкой. Половинки разомкнутся от поворотного движения. Подобные действия потребуется выполнить несколько раз по всему корпусу.

Нужно следить, чтобы не выпадали мелкие детали, которые могут затеряться. Полностью снимаем вторую половину корпуса, стягиваем вверх с оси и снимаем три шестерни. На второй половине корпуса должен остаться электродвигатель с шестернёй и валом.

Во время снятия электромотора нужно обратить внимание на червячную шестерню, на конце которой располагается сегмент, отвечающий за центровку вала и удерживающий пару шестерён в зацеплении. Деталь мелкая и может легко затеряться. В корпусе мотора имеется стопорный винт, который препятствует проворачиванию мотора внутри корпуса.

Извлекаем мотор, снимаем с вала шестерни и сегмент. Тщательно осматриваем все детали на предмет поломки и дефекта. Если ничего такого не обнаружилось, то исследуем моторедуктор дальше. В том месте, где подключаются провода, части мотора имеют фиксацию. Разгибаем подручными инструментами и освобождаем донную часть.

Опять действуем аккуратно и осторожно, чтобы ничего не сломать и не растерять. Внутри располагается постоянный магнит, который за счёт магнитного поля удерживает якорь мотора на своём месте. Чтобы не натворить беды, нужно взять агрегат в руку и нажатием пальца на вал утапливаем его. Пальцами другой руки захватываем якорь и разделяем мотор на части. Не стоит хвататься за обмотки, поскольку они легко повреждаются. Видим две щётки, которые крепятся к донной части. При помощи отвёртки оттягиваем щётки за их держатели. На конце якоря располагается шайба, которая препятствует лёгкому демонтажу щёток. Снимать шайбу нет резона.

У якоря имеется три обмотки, которые подлежат тщательному осмотру и прозвону тестером. А также осматриваем все демонтированные элементы на предмет критичных потёртостей, оплавлений, налёта копоти. Сборка моторедуктора осуществляется в обратном порядке, аккуратно и предельно осторожно.

Деталь нового образца

Демонтаж моторедуктора нового образца осуществляется по аналогичной схеме, которая была описана выше. Когда деталь окажется в руках, необходимо разобрать корпус, который удерживается за счёт фиксаторов. Их нужно аккуратно поддеть плоской отвёрткой. В первую очередь нужно рассмотреть мотор на предмет наличия неисправностей. Для этого нужно подключить его к разъёму, который имеется в моторном отсеке. Микромотор подлежит разбору, для чего необходимо будет отогнуть отпрессованный бортик. Важно отметить положение, в котором находится крышка относительно корпуса. Это поможет во время сборки сохранить у электромотора правильную полярность.

При нахождении неисправности в моторе потребуется заняться поисками обрыва. При работающей детали необходимо смазать её и шестерёнки на редукторе. Идеально подходит смазка на силиконовой основе, которую можно использовать при большом диапазоне температур. Возможно, потребуется осуществить замену датчика положения заслонки, на него стоит обратить внимание. Сборка детали осуществляется в строго обратной последовательности.

Ремонт и замена моторедуктора печки — не самая лёгкая работа, с которой может столкнуться автовладелец. Но и ничего сверхсложного в этом также нет. При наличии желания, минимального опыта и фантазии можно успешно устранить проблему с автомобильной системой отопления и создать комфортный климат в салоне своей «десятки».

Ремонт заслонки печки ВАЗ 2110

Конечно, продукцию АвтоВАЗа самой качественной не назовешь. Но все же, при правильном уходе и достаточной сноровке можно сделать автомобиль достаточно комфортным, удобным, приносящим удовольствие.

Поговорим о тепле и уюте, в частности, о том, как произвести на ВАЗ 2110 ремонт заслонки печки, чтобы она обеспечивала именно ту температуру в салоне, которую вы задали.

Схема отопителя ВАЗ 2110

Распространенные неисправности

Чаще всего ВАЗ 2110 по части отопления страдает тем, что регулировка отопителем, что называется — не срабатывает. Невзирая на выбираемое положение ручки управления температурным режимом, из отопителя дует только холодный, либо, наоборот, только горячий воздух.

Причины такого явления могут иметь разное происхождение. Среди них:

Заклинивание ММР (микромоторедуктора), управляющего приводом заслонки;
У пластиковой заслонки (такими комплектовались первые ВАЗ 2110) разрушено посадочное гнездо, из-за заклинивания нормальное управление ею невозможно. Если редуктор работает, а заслонка не поворачивается, чаще всего можно расслышать своеобразные щелчки – это в гнезде проворачивается квадратный вал. Для такой неисправности есть только одно лечение – замена старой пластиковой заслонки с поролоновым утеплителем на новую. Лучше, более современную, металлическую, имеющую резиновый уплотнитель. Такая не коробится, не перекашивается, как ее пластмассовая сестра;
Чтобы окончательно решить, кого винить – заслонку или ММР, нужно еще обратить внимание на его блок управления. Он тоже – среди «подозреваемых».

Проверка исправности

Для начала, особенно если серьезный ремонт пока не входит в ваши планы, нужно попробовать помочь заслонке сесть на свое место. Для чего включить зажигание и, переводя регулятор в разные положения, произвести ручное движение заслонкой, пытаясь «усадить» ее как положено.

При такой проверке-настройке нужно вначале снять дефлектор, чтобы добраться к заслонке печки. Если у вас получится, и заслонка начнет двигаться, подчиняясь регулятору, можно считать что полумера удалась.

Дело в том, что при расшатанном гнезде нормальная работа невозможна, и со временем все равно понадобится замена заслонки печки ВАЗ 2110. Поэтому можно еще проехаться, если есть такая необходимость, но ремонт отопителя уже не за горами.

Если же обнаружится, что заслонкой можно управлять только вручную, когда зажигание включено, а регулятор поворачивают в крайние положения, тогда причиной наверняка служит ММР. Здесь чаще помогает не ремонт, а замена этого микромоторедуктора.

Кроме того, в том, что заслонка не работает так как положено, ее регулировка не дает нужного результата, можно еще винить микровентилятор с температурным датчиком, а также блок управления.

При выходе их строя любого из упомянутых узлов отопителя лучшее решение для ВАЗ 2110 – их замена, иначе ремонт позже потребует более значительных вложений.

Разборка

Естественно, замена заслонки ВАЗ 21210, которая работает плохо, или вовсе не желает менять положения, начинается с довольно хлопотного разбора. Вот его этапы:

Сливание охлаждающей жидкости из системы отопителя;
Отключение АКБ. Достаточно отсоединить «минус»;
Снятие облицовки, накладки ветрового стекла, обивки шумоизоляции;
Снятие вентилятора печки;
Отсоединение от корпуса отопителя хомута вакуумного шланга;
Снятие переднего корпуса воздухозаборника печки. Работа щепетильная и не быстрая. Для того, чтобы разборка пошла легче, может помочь снятие панели приборов. Из салона отвернуть винты, которыми крепится отопитель, затем его можно будет приподнять;
Снятие пружинных скоб, винтов крепления и снятие переднего корпуса;
Снятие с радиатора всех шлангов;
Отсоединение заднего кожуха отопителя;
Из печки нужно вынуть радиатор;
Теперь становится возможной замена заслонки.

Обратная сборка

Новую заслонку на ВАЗ 2110 необходимо установить так, чтобы вилка на ее оси вошла в зацепление с рычагом. Правильно, если заслонка находится в поднятом состоянии. Иначе управление ей будет невозможным, и работа печки не восстановится.

Далее все ставим на свои места в обратном порядке. Заливаем охладитель. Проверяем работоспособность заслонок, герметичность шлангов и всех соединений. Затем включаем печку, и следим за отопителем. Если его работа нас удовлетворяет, значит, ремонт прошел успешно.

Занимаемся приводом

Одновременно с заменой заслонки проверяем ее привод, и если не работает ММР, необходимо или замена моторчика, или его ремонт.После снятия облицовки и накладки ветрового стекла за вакуумным усилителем ВАЗ 2110 обнаруживаем ММР, отсоединяем два разъема – ММР и микромотора.

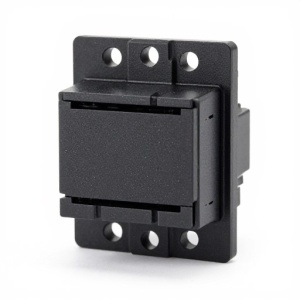

ММР нового образца ММР старого образца

Далее откручиваем саморезы и достаем ММР, из которого извлекаем моторчик. Его работа проверяется путем подсоединения к САУО.

Обнаружив, что он нерабочий, можно поменять, но возможен и ремонт. Этапы таковы:

Частично отогнув спрессованный бортик, снять крышку;
Проверить состояние подшипников, щеток и коллектора;
Заменить или исправить их. При стертых зубьях шестерни редуктора ему нужна замена;
Для подшипников нужна силиконовая смазка.

Если после ремонта работа моторчика восстановлена, можно собрать ММР и установить его на место. В ВАЗ 2110 это делается так:

Штифт рычага ММР нужно ввести в прорезь рычага, который расположен на приводе заслонки печки;
Если указанный рычаг повернут не так, нужно двумя проводами подать напряжение 12 В к контактам разъема моторчика (сюда подходят желтые провода), и рычаг встанет в нужное положение;
После установки ММР проверьте, как он работает, заодно – как движется привод заслонки печки и работает рычаг управления отопителем для установки температуры в салоне ВАЗ 2110.

Как отремонтировать моторедуктор печки ВАЗ 2110

Как известно, отопительная система отыгрывает важную роль в автомобиле. Благодаря ей водитель может комфортно чувствовать себя в салоне даже если за окном минусовая температура. Однако при поломке хотя бы одного компонента, функциональность системы может нарушиться. Если отопительная система в вашем автомобиле перестала корректно функционировать (перестал поступать теплый воздух), причиной этому может быть выход моторедуктора из строя. То есть, когда вы переключаете ручку температуры, моторчик не двигает заслонку, что приводит к такому результату.

Моторедуктор ВАЗ 2110, устройство, назначение и принцип действия

Открытие/закрытие заслонки выполняется моторедуктором заслонки отопителя за счет сигналов системы управления печкой, в результате чего воздух, который поступает в салон, нагревается либо охлаждается по мере необходимости. Отметим, что конфигурация моторедуктора «десятки» может существенно отличаться зависимо от года, в котором был выпущен автомобиль. Сам по себе моторедуктор выглядит как маленький электрический моторчик. Зачастую поломанное приспособление полностью меняется, поскольку выполнить его ремонт довольно проблематично.

Где находится моторедуктор

Расположен агрегат в подкапотном пространстве со стороны рулевого колеса, он установлен возле усилителя тормозов, поэтому не составит труда найти его.

Признаки неисправности моторедуктора ВАЗ 2110

Причин выхода данного устройства из строя несколько:

Нарушение целостности электроцепи, силовой агрегат не получает напряжение от аккумулятора, в результате чего моторедуктор печки не может нормально функционировать.
Неисправность автономного блока, управляющегося отопителем, редуктор не способен обеспечивать нормальный температурный режим отопителя.

Как проверить работу моторедуктора отопителя 2110

Если с помощью ручки не удается контролировать температурный режим в салоне, в первую очередь, проверяется моторедуктор отопителя. Для проверки состояния микромоторедуктора следует подать электроэнергию с АКБ на его мотор при среднем положении ручки. Аналогично выполняется проверка контроллера, который тоже воздействует на возможность регулировки температуры воздуха.

Инструменты, приспособления, расходные материалы

Для замены моторедуктора печки вам потребуются такие материалы и инструменты:

Шлицевая и крестовая отвертки.
Набор гаечных ключей.

Замена моторедуктора печки ВАЗ 2110 старого образца

Сначала необходимо снять рычаги дворников, для чего на каждом рычаге открутите крепежную гайку.
Теперь приподнимите рычаг дворника и подденьте его отверткой, чтобы он вышел со шлицев.
Далее снимаем утеплитель капота и жабо — это пластиковая накладка, защищающая ветровое стекло от повреждений. Чтоб добраться до требуемого элемента, демонтируйте трапецию с электромотором стеклоочистителя. Трапецию нужно снимать так, чтобы не повредилась металлическая рамка. Приподняв вверх данный компонент, отсоедините штекер питания, а затем крепежный элемент.
Когда доступ к требуемому узлу будет получен, отсоедините два штекера, отвечающие за питание.
Затем открутите три винта заслонки. При откручивании соблюдайте осторожность, конструкция должна быть у вас в руках. Когда вы выкрутите все винты, аккуратно достаньте моторедуктор, его необходимо тянуть в сторону, чтоб он сошел с крепежных мест.
Устройство освобождено, можете его снимать.
Далее приступаем к установке нового моторедуктора.
При монтаже штифт рычага моторедуктора введите в прорезь рукоятки привода заслонки.
Но если рычаг моторедуктора повернут так, что не удается выполнить вышеуказанное действие, следует двумя проводами подать напряжение 12 Вольт на контакты разъема электромотора (два желтых провода), чтоб рычаг принял требуемое положение.
Установив микродвигатель, проверьте движение рукоятки привода заслонки от крайнего нижнего до крайнего верхнего положений при повороте рычага регулировки температуры в салоне.

Диагностика, ремонт и замена

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Обнаружение и причины неисправности

Основным показателем поломки моторедуктора является невозможность регулирования температуры воздуха отопителя автомобиля. Проверить работоспособность микромоторедуктора можно путем подачи электроэнергии от аккумулятора на его двигатель при среднем положении. Таким же образом можно проверить и работоспособность контроллера, поломка которого также ведет к невозможности регулирования температуры.

Причинами поломки моторедуктора могут быть следующие дефекты:

нарушение целостности электроцепи, то есть к двигателю не поступает подаваемое напряжение, моторедуктор не может функционировать правильно;
дефект в автономном блоке управления отопителя, вследствие чего редуктор не подает воздух нужной температуры.

Выявить причины неисправностей печки ВАЗ 2110 поможет следующий материал: https://vazweb.ru/desyatka/otoplenie/neispravnosti-pechki.html

Схема отопителя ВАЗ 2110

Проблема с приводом

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Причины поломки заслонки бывают разные

Причины поломки	Характеристика
Заклинил микромоторредуктор	Этот элемент отвечает за управление приводом заслонки
Проблема в блоке управления	Его следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления
Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно.	Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Меняя заслонку, не забудьте проверить функциональность привода.

Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

Немного отогните спрессованный бортик и демонтируйте крышку;
Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
Замените указанные компоненты или подправьте их;
Если зубцы шестерни стерлись на редукторе, его придется заменить;
Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
Если указанные меры не помогли, просто установите новый агрегат.

ПОДРОБНОСТИ: Гольф 3 акпп ремонт. Снятие МКПП и ремонт привода сцепления на Volkswagen Golf 3 ADZ

Замена микромоторедуктора

Если необходима замена микромоторедуктора на ВАЗ 2110, нужно провести ряд несложных операций. Потребуется снять жабо, а также ВУТ и педальный узел. Затем демонтировать старый моторедуктор печки вместе с пластиковым элементом и установить новый микромоторедуктор вместо сектора заслонки, где имеется точно такой же квадрат. Замена редуктора обычно проходит без особых трудностей.

Прежде чем приступать к замене ММР стоит изучить устройство системы отопления, которое подробно рассмотрено здесь: https://vazweb.ru/desyatka/otoplenie/sistema-otopleniya.html

Установка заслонки микроредуктора осуществляется с помощником. Нужно сначала подключить контакты на новый моторчик. Проворачивание против часовой стрелки заслонки отопителя означает подачу холодного воздуха, поэтому нужно включить зажигание и перевести датчик системы управления отопителя (САУО) в положение напротив синей точки.

Можно также сделать наоборот и проверить микромоторедуктор, то есть повернуть заслонку по часовой стрелке до упора, а датчик установить напротив красной точки. Микромоторедуктор печки провернется больше необходимого, и чтобы установка прошла нормально, можно воспользоваться специальной смазкой для квадрата.

Поставить моторчик необходимо так, чтобы дырки для саморезов совпадали. Затем помощник прокручивает регулятор температуры и в то же время надавливает на моторчик в направлении внутрь. Совпадение квадратов означает, что замена прошла успешно и редуктор должен обеспечивать приток воздуха желаемой температуры.

Если же квадрат зашел не на всю длину заслонки, ничего страшного, микромоторедуктор может зайти только на треть, на функционировании это никак не отразится. Затем прикручиваются саморезы и еще несколько раз прокрутить редуктор – от синей отметки до красной и в обратном направлении. Это делается для того, чтобы система печки запомнила рабочий диапазон и в дальнейшем моторедуктор работал исправно.

В результате при повороте заслонки отопителя моторедуктора на ВАЗ 2110 она сразу занимает необходимое положение, а при режиме «А» регулировка происходит автоматически.

Тонкости и нюансы ремонта печной заслонки представлены в следующей статье: https://vazweb.ru/desyatka/otoplenie/remont-zaslonki-pechki.html

Установка моторедуктора

Для того чтобы установить моторедуктор на ВАЗ 2110, необходимы инструменты: крестообразная отвертка и гаечный ключ на 10 рожкового типа. Замена и установка такой детали, как редуктор, не требует особых знаний и умений, даже новичок сможет справиться с такой задачей.

Для получения доступа к такой детали, как микромоторедуктор, сначала необходимо вынуть стеклоочистители из предохранителя. Для этого отвинтить контактную гайку, а затем освободить жабо и откроется доступ к саморезам. Отвинтить две гайки по бокам жабо и вынуть резиновый уплотнитель из отсека электродвигателя редуктора печки.

Сначала отсоединяется трубопровод жабо заслонки отопителя на ВАЗ 2110, затем откручиваются саморезы, удерживающие термические радиаторы редуктора. Мотор находится в левом отсеке редуктора заслонки отопителя на ВАЗ 2110, рядом с тормозным усилителем. Нужно открутить два болта в верхней части.

Затем снимается винт внизу и выполняется демонтаж электрического мотора. Сборка заслонки производится в строго обратной последовательности после того, как установлен моторедуктор.

Проверка работоспособности

Для того, чтобы проверить редуктор, нужно установить на левой ручке позицию на синей точке и подождать 10-15 секунд, запустить мотор. Отсоединить контроллер от разъема Х1 и протестировать сопротивление в контактах Х1.4 и Х1.1. Моторедуктор должен иметь напряжение 800-1200Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и 3600-5000Ом для контроллера 1323.3854.

После этого протестировать микромоторедуктор в позиции на красной точке. Редуктор должен иметь сопротивление 3200-5000Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и 1200-1600Ом для контроллера 1323.3854.

В случае, если микромоторедуктор не имеет сопротивления или оно не меняется, это может свидетельствовать о дефекте датчика положения вала. По отдельности его приобрести невозможно, поэтому возникнет необходимость менять полностью редуктор в такой ситуации.
