Блокировка дифференциала на «Ниву-Шевроле»

Автомобиль марки Нива Шевроле относится к семейству внедорожников. Поэтому для лучшего движения этого транспортного средства завод-изготовитель оборудует на его колесах дифференциалы. Что это за устройство? В чем заключаются его функции? Как выполняется блокировка дифференциала на Ниве Шевроле? Квалифицированные специалисты дают ответы на все поставленные вопросы в данной статье.

Функции дифференциального устройства Нивы Шевроле

Под автомобильным дифференциалом специалисты подразумевают механическую установку, в состав которой входит набор планетарных шестерен и валов. В функции дифференциала Нивы Шевроле относят распределение крутящего момента от двигателя внутреннего сгорания транспортного средства до ведущих колес, установленные на одной оси. Благодаря этому колеса автомобиля крутятся с разной скоростью.

Возможность колес Нивы Шевроле крутиться с неодинаковой скоростью очень важна при осуществлении поворотных движений. Особенно когда одно колесо проходит по малому радиусу, а второе колесо, размещенное на этой же оси, – по большому радиусу. Если бы не было такого устройства, как межколесное дифференциальное устройство, то колеса транспортного средства пробуксовывали.

В результате подобного прокручивания автомобиль заносило бы в сторону, а покрышки быстрее изнашивались и теряли свои функциональные особенности.

При движении Нивы Шевроле по прямой трассе с постоянной скоростью межколесное дифференциальное устройство распределяет тягу от ДВС равномерно между всеми колесами. Значит, оба колеса ведущего типа будут вращаться с одинаковой скоростью. При пробуксовке какого-либо ведущего колеса дифференциал увеличит тяговое усилие именно на буксующем колесе. Стандартно на легковом автомобиле устанавливается один межколесный дифференциал на ведущем мосту. Для Нивы Шевроле предусмотрено три таких устройства, они установлены на:

• переднем мосте;
• заднем мосте;
• в центре межосевого действия.

Центральное дифференциальное устройство необходимо, чтобы распределять крутящий момент к обоим мостам транспортного средства от двигателя внутреннего сгорания.

ВАЗ 21213 раздатка и её устройство, схема, центровка, снятие

Нива – автомобиль, который выпускается с 1977 года. Отличается он от других отечественных машин постоянным полным приводом. Что это означает, знают немногие автолюбители, хотя и наслышаны об этой особенности транспортного средства, схему устройства легко можно найти в интернете. Полный привод в Ниве обустроен для всех 4-х колес, а межосевой дифференциал блокирован.
Когда двигатель начинает вращаться, импульс поступает на коробку передач и раздаточную коробку, после чего крутящий момент распределяется к переднему и заднему мосту одновременно. После в действие приводятся редукторы, за ними начинают вращение передние и задние колеса Нивы. Крутящий момент заставляет вращаться сразу 4 колеса, поэтому его называют полным. Но ведущими все равно остаются задние колеса.

https://www.youtube.com/watch?v=dOv4uxNwBXw

Нива и разные ее модификации позволяют приводить в действие сразу 3 дифференциала. Благодаря этому фактору проходимость транспортного средства повышается в разы при движении машины в сельской местности. Принудительный формат блокировки включает объединение между собой колес ведущего типа, отчего они крутятся с разной скоростью. Такой подход позволяет применять максимально возможные тяговые характеристики двигателя, которые передаются на колеса.

Чтобы осуществить блокировку дифференциала на Ниве, производитель предусмотрел муфту для блокиратора. При включении принудительного блокирования колеса становятся взаимосвязанными и вращаются в одинаковом режиме. При включении блокиратора межосевого типа мосты, расположенные спереди и сзади, взаимодействуют и распределяют тягу по всем колесам. Такой механизм удобен в использовании, что подтверждает уникальная проходимость Нивы Шевроле.

Автомобиль ВАЗ 2121, иначе говоря, «Нива» — поступил в серийное производство в 70-х годах прошлого века. Такой автомобиль относится к классу легковых машин повышенной проходимости. В истории отечественного автопрома «Нива» стала первой машиной, в конструкции которой применялся полный привод. Рассмотрим подробнее устройство трансмиссии.

Трансмиссия в ряду семейства «Нивы» (2121, 2131) сконструирована таким образом, что полный привод подается на 4 колеса. Также характерным выступает наличие межосевого дифференциала. Трансмиссия включает в себя КП, раздаточный механизм, пару карданных валов, а также оба моста. Характерным отличием модели 2131 является удлиненный кузов.

Дальше через карданные валы он уходит к редукторам. Передний редуктор через дифференциал и шарниры равных угловых скоростей передает момент на колеса. Аналогично для задних, так же выступающих ведущими, колес. Именно потому, что крутящий момент распределяются на 4 колеса одновременно, привод получил название полного. Обозначением является следующее – 4WD. Еще один отечественный автомобиль, устроенный по схожему принципу с «Нивой», — УАЗ.

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса. Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего.

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

А еще интересно: Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)

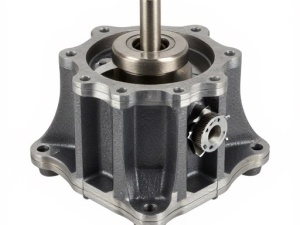

Блокирование дифференциала Нивы Шевроле

Так как Нива Шевроле относится к внедорожникам, то ей нужна возможность включения блокирования всех межколесных дифференциальных устройств. Это вызвано необходимостью увеличения проходимости транспортного средства в случае бездорожья.

Рассмотрим механизм блокирования дифференциального устройства на Ниве Шевроле:

• при пробуксовывании одного из колес межколесный дифференциал передаст тяговое усилие к нему от двигателя внутреннего сгорания;
• остальные колеса находятся в этот момент в состоянии покоя, потому что тяговая сила на них действовать не будет;
• транспортное средство остановится.

Принудительное блокирование межколесного дифференциала нужно для того, чтобы максимально использовать тягу, передаваемую от автомобильного двигателя до ведущих колес. Благодаря действию составляющих компонентов дифференциала (это шестеренки, валы и муфта-блокиратор), между ведущими колесами произойдет жесткая связка. Именно поэтому крутящий момент будет равномерно распределяться между обоими автомобильными мостами – передним и задним. Таким образом, проходимость внедорожника Нивы Шевроле увеличится.

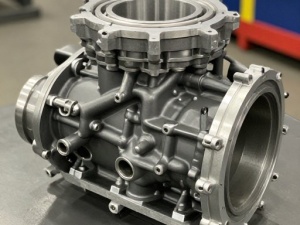

Раздаточная коробка Нивы. Способы устранения вибрации

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку. Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска.

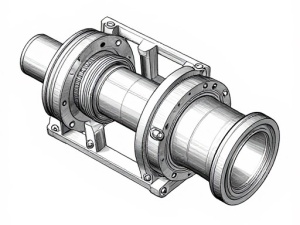

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

• Корпус
• Корпус дифференциала
• Валы
• Муфты
• Сальники
• Сателлиты
• Шестерни
• Фланцы
• Рычаги

А еще интересно: Устройство коробки передач Нива 2121, Нива 2131

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

• Передняя – от себя
• Задняя – к себе

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора.

Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце. Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП. Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени.

Раздаточная коробка нива 2121 служит для изменения величины крутящего момента и распределения его между передним и задним мостами. Коробка имеет две передачи с передаточными числами 1,200 и 2,135. Передний и задний мосты приводятся постоянно и связаны межосевым дифференциалом, перераспределяющим крутящий момент между ними в зависимости от сопротивления движению колес.

Раздаточная коробка нива 2131 крепится к полу кузова на двух резинометаллических кронштейнах. Для регулировки ее положения относительно фланца промежуточного вала отверстия в кронштейнах сделаны овальными, а между ними и кузовом могут быть установлены регулировочные прокладки. Порядок центрирования коробки описан в разделе Определение причин вибрации и центрирование раздаточной коробки.

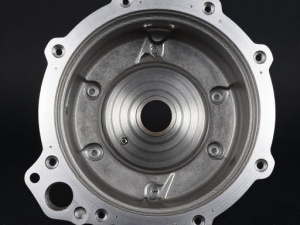

Корпусные детали раздатки отлиты из алюминиевого сплава и соединены между собой шпильками и гайками. В верхней части картера выполнен лючок, закрытый штампованной стальной крышкой. Передняя крышка центрируется на картере по двум установочным штифтам. Между крышками и картером расположены картонные прокладки (при ремонте можно использовать вместо них герметик-прокладку).

Ведущий вал установлен на двух шариковых подшипниках в гнездах передней крышки и картера. Внутреннее кольцо переднего подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. Внутреннее кольцо заднего подшипника зажато между буртиком вала и упорной шайбой гайкой на заднем конце вала.

На ведущем валу расположены две ведущие шестерни. Передняя (большая) – высшей передачи, она свободно вращается на термообработанной шейке вала. Задняя (меньшая) – низшей передачи – свободно вращается на термообработанной втулке, установленной на валу с натягом. Шестерни имеют по два венца. Косозубые (большие) венцы находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а с прямозубыми (малыми) соединяется муфта переключения передач при включении передачи.

Промежуточный вал нива 2131 представляет собой блок двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня, кроме того, находится в зацеплении и с ведомой шестерней, закрепленной на корпусе дифференциала.

Промежуточный вал вращается в двух подшипниках: передний – роликовый, задний – шариковый. От осевого смещения вал зафиксирован установочным кольцом в канавке наружного кольца заднего подшипника, которое зажато между картером и задней крышкой (так же, как и у ведущего вала). В переднем торце вала запрессована стальная ведущая шестерня привода спидометра.

На автомобиле ВАЗ-21214 с распределенным впрыском топлива дополнительно к механическому приводу спидометра на раздаточной коробке установлен датчик скорости.

Вал привода переднего моста нива 2121 передним концом опирается на шариковый подшипник в картере привода переднего моста, закрепленного на передней крышке раздаточной коробки. Внутреннее кольцо подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. От осевого смещения подшипник зафиксирован стопорным кольцом, входящим в канавку картера привода переднего моста.

Корпус дифференциала выполнен разъемным, обе его части соединены шестью болтами. Эти же болты крепят и ведомую шестерню к корпусу дифференциала. Последний установлен на двух шариковых подшипниках. Внутренне кольцо переднего подшипника удерживается от смещения распорной пружинной шайбой, опирающейся на стопорное кольцо в проточке корпуса дифференциала.

А еще интересно: Раздатка Нива Шевроле устройство

В канавку на внешнем кольце подшипника входит установочное кольцо, зажатое между передней крышкой раздаточной коробки и картером привода переднего моста. Таким образом, корпус дифференциала удерживается от осевого смещения передним подшипником; задний подшипник не зафиксирован. На передней части корпуса дифференциала выполнены шлицы, по которым перемещается муфта блокировки. При включении блокировки муфта соединяется с шестерней на валу привода переднего моста, соединяя его с корпусом дифференциала.

В отверстиях корпуса дифференциала ваз 2121 установлена ось сателлитов, удерживаемая двумя стопорными кольцами. Под одним из колец находится пружинная шайба, препятствующая осевому перемещению оси сателлитов. Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с шестернями привода мостов.

Управление раздаточной коробкой – ручное, с механическим рычажным приводом. Задним рычагом водитель переключает передачи, передним – включает блокировку дифференциала. Конструкция приводов управления коробкой схожа. Рычаг качается в продольном направлении на оси, установленной в проушинах кронштейна спереди раздаточной коробки нива 2131.

Для уменьшения трения в отверстие рычага вставлены пластиковые втулки. Нижний конец рычага входит в паз штока и фиксируется фигурной пружиной. Другой конец штока соединен с вилкой соответствующей муфты (переключения передач или блокировки дифференциала) и стопорится болтом. Шток на выходе из коробки уплотнен сальником и защищен от пыли резиновым гофрированным чехлом.

Для фиксации привода в выбранном положении служит шариковый фиксатор — подпружиненный шарик входит в пазы на штоках. На штоке переключения передач их три — для «нейтрали», высшей и низшей передач, на штоке блокировки дифференциала ваз 2131 – два («включено» и «выключено»). В крышку привода переднего моста ввернут выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала.

• первую – с передаточным числом 1,2;
• вторую, пониженную – с числом 2,135;
• нейтраль.

• 21213 (модификации 21213-1800020-01 и 21213-1800020-02):
• 21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).

• иной механизм управления (с одним рычагом);
• установлена дополнительная опора (на простой «Ниве» РК крепится на двух опорах, на авто ВАЗ 2123 – на трех опорах).

• вибрацию по кузову на различных скоростях при движении авто;
• вибрацию в момент трогания автомашины с места;
• шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
• тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.

Как правильно использовать функции блокирования межколесного дифференциала на Ниве Шевроле

Специалисты при использовании блокировки дифференциала на Ниве Шевроле рекомендуют придерживаться нескольких правил.

Правило № 1 – специфика переключения раздаточной коробки на пониженные передачи. Такое переключение должно производиться в момент остановки транспортного средства.

Правило № 2 – включение процесса блокирования дифференциала. Это возможно только, когда автомобиль едет без остановок.

Правило № 3 – переход на пониженную передачу. Данное действие разрешается производить без остановки Нивы Шевроле.

Правило № 4 – обеспечение оптимальной работы межколесного дифференциала. Для этого потребуется водителю периодически совершать переключение на раздаточной коробке рычага дифференциального устройства. Периодичность – один раз в неделю (особенно в зимний сезон).

Как определить включена ли блокировка дифференциала на Ниве Шевроле

Определить, включена ли блокировка межколесного дифференциального устройства, можно, даже не покидая салона Нивы Шевроле. Рассмотрим, как это сделать:

1. Найдите между пассажирским и водительским сидением два рычага управления:
   рычаг переключения передач (с длинной рукояткой);
2. рычаг управления раздаточной коробки машины (с короткой рукояткой);
3. передвинуть рычаг управления раздаточной коробки вперед – это включится пониженная передача к ведущим мостам колес от коробки передач.
4. Передвинуть рычаг управления раздаточной коробки назад – это выключится пониженная передача.
5. Передвинуть рычаг управления раздаточной коробки «влево-вправо». Это переключится блокировка межколесных дифференциальных устройств:
   в левую сторону – включение;
6. в правую сторону – отключение.

Как видим, рычагом управления раздаточной коробки можно не только переключать ступени передач, но и управлять процессом блокирования межколесного дифференциального устройства. Это связано с тем, что блокировка автомобильного дифференциала выступает частью течения функционирования полноприводного механизма Нивы Шевроле. Включенная в нужный момент блокировка способствует беспрепятственному передвижению внедорожника в труднопроходимых дорожных условиях.
