Нива шевроле метки зажигания. как выставить зажигание на нива шевроле инжектор видео | Ремонт авто — заказ запчастей

В современных инжекторных автомобилях неизменным компонентов двигателя является модуль зажигания. Это устройство отвечает за генерацию электрического импульса высокого напряжения. Впоследствии импульс передается на свечи зажигания, чтобы вызвать искру в цилиндре и зажечь топливную смесь. Но зачастую могут возникнуть проблемы в работы данного устройства и может потребоваться его замена. Так же многих покорителей бездорожья не устраивает штатное расположение устройства в нижней части двигателя, где на него может попадать вода и возникает необходимость его переноса в другое место.

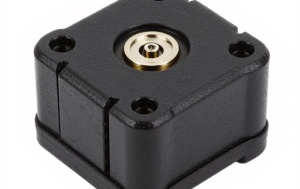

Модуль зажигания состоит из пары обмоток и комутатора, который определяет направление движения тока по катушкам. Работа данного компонента полностью регулируется электронным блоком управления автомобиля. ЭБУ так же отвечает и за сбор и анализ информации, поступающей от блока. На выходе из модуля им еется 4 гнезда в которые подключаются высоковольтные провода, идущие к свечам.

Импульсы внутри генерируются таким образом, чтобы на выходе получать парный разряд. Сперва задействуются контакты под номерами 1 и 4, затем 2 и 3. Это необходимо чтобы синхронизироваться с работой соответствующих цилиндров, в которых должна возникать искра.

К устройству подходят 4 контакта, которые промаркированы на разъеме. На первые 2 – под обозначениями A и B направляются импульсы, отвечающие за перенаправление контактов с одной катушки на другую. На контакты C и D передается питание и масса. Буквенные обозначения должны быть продублированы и на корпусе устройства.

Как проверить модуль зажигания «Нива-Шевроле»

Модуль зажигания (МЗ) автомобиля «Нива-Шевроле» обладает высокой надежностью и чаще всего, обеспечивает искрообразование на протяжении многих десятков тысяч километров. Однако если он выходит из строя, диагностировать это сложно из-за отсутствия явных признаков. Приличная стоимость модуля не всегда позволяет производить его замену на новый, что называется «вслепую». Сначала нужно достоверно убедиться в неисправности старого. О том как проверить модуль зажигания «Нивы-Шевроле» читайте в статье.

Описание датчика распредвала на Нива Шевроле

Где находится: в двигателях с бензиновой системой питания ДПРВ установлен на шкиве распределительного вала. В моторе с дизельной системой питания система управление несколько иначе. Где фиксируется верхнее и нижнее положение поршня в каждом цилиндре.

На двигателях с карбюраторной топливной системой роль ДПРВ исполняет трамблёр. В инжекторе конструкция иная, систему запаралелили, сделали попарный впрыск и зажигание.

В ходе систематической эксплуатации ДХ изнашивается, приходит в негодность. Процесс самостоятельной замены вовсе не сложный. Задача посильная для автолюбителя без навыков обслуживания технического средства.

Повторный перезапуск двигателя – первый признак неисправности ДХ (ДПРВ).

Шевроле Нива

Чтобы определить какой цилиндр находится в такте электронный блок управления двигателем контролирует положение распредвала с помощью ДПРВ (СМР)

Данные от датчика крайне важны для настройки и дозировки топлива, искры в камере сгорания, форсунках. Датчик распредвала непосредственно влияет на расход топлива, динамику разгона, количество выбросов в выхлопных газах.

В автомобилях, Нива Шевроле, в том числе, предустановлены магнитные и основанные на эффекте Холла датчики. Оба типа предназначены для считывания и передачи данных электронному блоку управления двигателем.

Последний, на основании анализа показателей корректирует подачу горючего, угол опережения зажигания, частоту прострела искры.

  • Магнитный контролер производит собственный переменный ток. Конструкция имеет два контакта;
  • Контролер на основе эффекта Холла имеет один контакт, запитан от стороннего источника.

Признаки неисправности ДПРВ:

  • Нестабильная работа мотора на холостых оборотах;
  • После остановки двигатель запускается повторно;
  • Увеличенный расход горючего;
  • Снижение мощности;
  • Пассивная динамика разгона;
  • На приборной панели индикаторы системная ошибка (см. фото);
  • Коробка передач может быть заблокирована в одном положении до момента полной остановки, выключения зажигания. Действие однократное или циклическое;
  • Машина двигается рывками;
  • Максимальная скорость автомобиля ограничена 65 – 85 км /час;
  • Периодически двигатель глохнет;
  • Осечки при включении зажигания;
  • Невозможность повторного запуска двигателя.

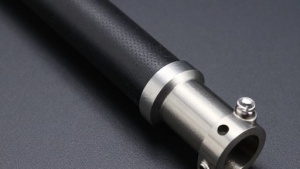

Расположение датчика

Частые причины преждевременного износа контролера:

  • Естественный фактор вследствие длительной эксплуатации;
  • Механическое повреждение корпуса контролера;
  • Обрыв электрической цепи;
  • Короткое замыкание контактов;
  • Обрыв датчика вследствие удара, аварии;
  • Неисправности электронного блока управления двигателем.
Наименование / каталожный артикулЦена в рублях
Automega 150097810От 800
JP group 1191400200От 800
EPS 1953071От 800
Delphi SS10814От 800
Meyle 3148000038От 800

А еще интересно: Реле стартера нива шевроле где находится
Подготовительный этап:

  • Ключ на «10»;
  • Новый контролер;
  • Ветошь;
  • Крестообразная отвертка;
  • Дополнительное освещение опционально.

Пошаговое руководство:

  • Открываем капот;
  • Отпускаем металлический хомут – стяжку с резинового патрубка воздуховода. Извлекаем его;
  • В верхней части блока находим контролер, снимаем клеммы, отвинчиваем болт на «10»;
  • Извлекаем датчик, заменяем его новым;
  • Надеваем клеммы, устанавливаем патрубок воздуховода.

Замена контролера завершена. Запускаем двигатель, проверяем исправность оборудования.

Зажигание: позднее и раннее

Какое зажигание лучше? Опытный автомобилист или эксперт сразу скажет: оптимальное. А само по себе позднее или ранее зажигание уже крайности, способные доставить автовладельцу немало головной боли.
Стабильность функционирования инжекторного двигателя напрямую зависит от грамотно проведенной регулировки системы зажигания. Это поможет повысить мощность ДВС, уменьшить расход горючего, улучшить отдачу.

В идеале на 4-тактных ДВС ТВС обязана воспламеняться в конце такта сжатия. Это означает, что топливо должно загореться в тот самый момент, когда поршень уже доходит до ВМТ. Обусловлен данный процесс нюансом того, что ТВС нужно конкретное время для сжигания, после чего образовавшаяся сила толкнет поршень вниз.

Так вот, позднее или раннее зажигание подразумевает задержку или опережение срабатывания вышеописанного процесса. Говоря иначе, система зажигания настроена так, что искра образуется и воспламеняет ТВС не в оптимальный для этого момент. Это происходит раньше или позже.

Определить не оптимальность выставленного зажигания несложно. Сбои в работе двигателя, наблюдаемые периодически, этому свидетельство. Также можно изучить основные признаки, которые определяют неверно выставленное зажигание.

  1. Если налицо неустойчивая работа силового агрегата в режиме ХХ.
  2. Пуск ДВС явно затруднен.
  3. Увеличился расход горючего.
  4. Отзывчивость педали акселератора не впечатляет, как раньше.
  5. Двигатель часто перегревается, наблюдается детонация.
  6. Падает мощность силового агрегата, он теряет приемистость.

Кроме того, неправильно выставленный УОЗ приводит к возникновению хлопков, отдающих в систему впуска. Дальнейшая эксплуатация автомобиля с кривым УОЗ непрактична, ведет к более серьезным неполадкам силового агрегата. Особенно это опасно, если заметна детонация.

Симптомы и признаки раннего зажиганияСимптомы и признаки позднего зажигания
Чрезмерная детонация (дефект поршня, разрушение шатунов).Потеря мощности.
Хорошо слышимый звук стука в двигателе (повышенный износ).Плохой запуск (из-за чего страдает аккумулятор).
Потеря мощности (особо заметная на малых оборотах).Повышенный расход топлива.
Увеличенный расход топлива.Перегрев двигателя (может вообще заклинить).

Сложность определения зажигания на инжекторных ДВС связана с тем, что все упирается в электронику. Решать проблему в данном случае нужно не механическим вмешательством, а путем настройки и программирования ЭБУ.

Примечательно, что на подержанных автомобилях со временем в памяти ЭБУ накапливаются различные ошибки. Последние способны провести к сбоям прошивки и неправильному функционированию систем двигателя и зажигания. Для выявления и сброса найденных ошибок потребуется, как и говорилось выше, использовать специальное программное оборудование.

Коротко о конструкции

Главное предназначение любого МЗ – преобразование низковольтного сигнала в высокое напряжение, достаточное для нормального искрообразования в цилиндрах. Поэтому конструктивно, модуль зажигания «Нивы-Шевроле» представляет собой импульсный трансформатор. На его вход подается сигнал с электронного блока управления (ЭБУ), с выхода снимается напряжение порядка 20 – 30кВ. Модуль имеет разъем для подключения низковольтной части и четыре гнезда, в которые вставляются так называемые бронепровода.

Высокое напряжение подается сразу на два цилиндра. При этом 90% энергии, уходит на образование искры в том, где заканчивается такт сжатия. Рабочая смесь в нем находится под большим давлением, а значит, имеет высокую проводимость. Таким образом, модуль состоит из двух независимых катушек зажигания.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗКонтактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Читать новости о новой Ниве

  • Коробка передач лада нива шевроле кпп мкпп
  • ВАЗ 2131 5дв. внедорожник, 82 л.с, МКПП, 1995 г.в. — топливный насос не качает бензин
  • Нива Шевроле и Нива 2121: основные отличия владения этими авто
  • Силовой бампер на Ниву: купить или сделать своими руками
  • Предохранители Нива 21214 инжектор
  • Устройство комбинации (щитка) приборов и расположение лампочек и датчиков на приборах Нива Шевроле — Niva Chevrolet (ВАЗ 2123, Шеви)
  • Бамперы силовые на Ниву в г. Иркутск |

Где находится МЗ

Местоположение модуля зажигания «Нивы-Шевроле», выбрано не очень удачно. Он закреплен на нижней части блока цилиндров. Таким образом модуль подвержен воздействию сразу двух негативных факторов:

  1. Коррозии. Этому способствует низкое расположение. В процессе эксплуатации влага часто попадает на МЗ.
  2. Высокой температуры. Крепление модуля на блоке цилиндров вынуждает его работать при температурах, близких к 100 градусам.

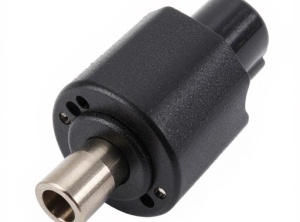

Датчик ФАЗ

Второй фактор наиболее критичен для МЗ. Производитель гарантирует нормальную работу устройства до 120 С°. Такая температура под капотом редкость. Но постоянное воздействие, пусть даже более низких значений, существенно сокращает срок службы МЗ. Поэтому добросовестные владельцы переносят модуль в место с более щадящими условиями. Чаще всего, на перегородку моторного отсека.

Разновидности

За время выпуска, «Шнива» комплектовалась двумя типами модулей.

  1. МЗ от автомобиля ВАЗ 2112. Устанавливался до 2006 года. В своем составе, имеет систему управления искрообразованием.
  2. Модуль от ВАЗ 2111. Управляется сигналами с ЭБУ, поэтому по своей сути, является обычной катушкой зажигания.

Следует учитывать, что модули невзаимозаменяемые. Связано это с их различной конструкцией. Определить какой модуль зажигания на «Ниве-Шевроле» можно по его внешнему виду. Старый имеет большие габариты и массу, а самое главное, в отличие от нового, не три, а четыре контакта на разъеме первичной обмотки. При этом процесс проверки модуля зажигания «Нивы-Шевроле», будет рассмотрен на примере нового модуля.

Инструкция по выставлению зажигания

Установка зажигания на Ниве Шевроле выполняется с помощью стробоскопа.

Порядок выполнения работ следующий:

  1. Сначала нужно отсоединить вакуумный регулятор.
  2. Момент зажигания (МЗ) проверяется путем подсоединения положительного зажима к положительной клемме АКБ, и зажима «массы» к отрицательной клемме батареи.
  3. Далее нужно снять наконечник высоковольтного провода со свечи 1-го цилиндра. Затем его следует присоединить к датчику стробоскопа.
  4. Затем снимается резиновая заглушка с люка картера сцепления.
  5. Далее нужно завести мотор и направить поток света от стробоскопа в отверстие картера сцепления.
  6. Теперь может выставляться МЗ. Если он выставлен правильно, метка на маховике должна находиться между предыдущим делением шкалы и средним делением. Если это не так, нужна регулировка МЗ.
  7. Чтобы увеличить угол опережения зажигания корпус датчика нужно поворачивать по часовой стрелке. Для уменьшения угла датчик необходимо повернуть против часовой стрелки.
  8. Когда выставление закончено, нужно затянуть гайки крепления датчика. Далее необходимо проверить правильность выставленного МЗ. При необходимости процедуру следует повторить.

Умение самостоятельно выполнять настройки, дает возможность сэкономить на СТО и повысить качество эксплуатации автомобилем.

Извините, в настоящее время нет доступных опросов.

Признаки неисправности

Как уже упоминалось, симптомы неисправности модуля зажигания характерны так же для многих других узлов автомобиля. Почти нет таких признаков, которые напрямую указывают на МЗ. Это существенно осложняет ремонт. Однако при наличии опыта, выводы о неисправности модуля зажигания Нивы Шевроле можно сделать последующим симптомам.

  1. Не работают сразу два цилиндра. Это единственный признак, который, правда не всегда, но указывает на МЗ. Вероятность этого увеличивается, если одновременно не работают 1 и 4 или 2 и 3 цилиндры.
  2. «Плавают» холостые обороты.
  3. Диагностика показывает пропуски зажигания во всех цилиндрах.
  4. С прогревом двигателя падает его мощность, появляются перебои в работе.
  5. Загорается сигнализация CHECK ENGIN.

А еще интересно: Нива шевроле датчик скорости — Автожурнал MyDucato

Следует отметить, что полный отказ МЗ, при котором двигатель совсем не запускается, случается очень редко. В основном этот признак неисправности модуля зажигания «Нивы-Шевроле» свидетельствует о повреждении низковольтной части проводки.

Часто причиной возникновения проблем с модулем зажигания Нива Шевроле становятся разрывы во второй обмотке, потому что именно она формирует импульс высокого напряжения. В основном это происходит по вине автовладельцев:

  • при несвоевременной замене вышедших из строя высоковольтных проводах
  • установке свечей зажигания не соответствующих модели автомобиля.
  • попадание влаги вследствие неправильно произведенной мойки

Так же причина перегорания может быть отслоение пайки из-за усиленной вибрации при частом использовании двигателя на высоких оборотах или при частых температурных воздействиях – перегреве двигателя.

Датчик распредвала Шеви Нивы

Так же, при нарушении целостности обмотки высоковольтных проводов происходит гашения за счет вторичной обмотки. Заряд находит себе ближайшую точку выхода и поступает в место, где наиболее тонкие провода, приводя к их разрушению.

Проблемы с модулем зажигания можно определить заранее, поскольку две катушки не выходят их строя одновременно, поэтому у автовладельцев двигатель будет по-прежнему заводиться, но уже с некоторыми трудностями:

  • долго набираются рабочие обороты
  • плавающие обороты на холостом ходу
  • чрезмерная вибрация двигателя
  • рывки во время движения

Но данные проблемы могут быть связаны не только с модулем зажигания, поэтому прежде чем производить замену рекомендуется проверить его состояние

Как выставить зажигание ваз 2106 своими руками — пошаговая инструкция

1. Выкручиваем свечу 1-го цилиндра, после чего при помощи пальца или резиновой пробки закрываем свечное отверстие.

2. Используя спецключ, проверните коленвал до тех пор, пока в первом цилиндре не начнется такт сжатия, то есть когда поршень начнет движение вверх. Узнать это можно по тому, как вылетит резиновая пробка, если вы держите пальцем то вы ощутите как его выдавливает.

А еще интересно: Утепление Нивы своими руками

3. Крутите до тех пор пока метка на шкиве коленвала не совпадет с меткой на крышке ГРМ. Если вы ездите на «92» или «95» бензине совмещайте со средней меткой, если же на «72» или ниже, совмещайте с длинной меткой, которая соответствует «0» углу опережения.

4. Отстегните защелки, затем снимите крышку распределителя зажигания.

5. После проворачивания коленвала, ротор распределителя должен повернуться в положение, в котором его наружный контакт будет направлен в сторону 1-го цилиндра на крышке распределителя.

6. Когда метки совмещены, обратите внимание на распределитель, попытайтесь провести воображаемую линию через защелки крышки, она должна проходить параллельной оси двигателя, если у вас не так, тогда выполните следующее:

7. Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя.

8. Поставьте распределитель, закрутите гайку крепления, не затягивая ее до конца.

9. После этой подготовки можно приступать непосредственно к процедуре регулировки зажигания.

10. Подключите «контрольку» следующим образом: один конец к выводу катушки зажигания, подключенным к низковольтному проводу распределителя, второй конец кидаем на «массу».

11. Включите зажигание. Не спеша поворачивайте распределитель по направлению часовой стрелки, до тех пор пока не потухнет контрольная лампа. Если она и так не горит, то делать ничего не нужно.

12. Далее необходимо вращать распределитель против часовой стрелки, в момент загорания контрольной лампы, фиксируем положение распределителя затем затягиваем его гайку крепления.

13. Теперь можете выключить зажигание и поставить крышку трамблера на место.

После того как зажигание выставлено необходимо проверить правильность.

1. Для этого заведите двигатель и начинайте движение.

2. Разгоните машину до 45км в час, затем включите четвертую скорость и резко нажмите на «газ».

3. После этого, примерно через 2-3 секунды возникнет детонация (хлопки, звон «пальцев»), исчезающая по мере того как будет разгоняться автомобиль.

4. Если детонация возникала и не пропала по мере ускорения автомобиля, можно сделать предположение, что зажигание «раннее». Если у вас вообще не появилась детонация, зажигание — «позднее».

В случае раннего зажигания поверните распределитель по часовой стрелке, примерно на 0,5-1 деление. Если же у вас наоборот позднее крутите на 0.5-1 деление против часовой.

Когда регулировка зажигания завершена, пометьте краской на корпусе распределителя положение средней риски шкалы относительно блока.

Теперь, когда момент зажигания ВАЗ 2106 выставлен можно все собирать и радоваться успешно выполненной работе.

Причины повреждения

Чаще всего, модуль зажигания «Нивы-Шевроле» выходит из строя из-за перегрева, вызванного его неудачным расположением в подкапотном пространстве. Это просто приводит к обрыву вторичной обмотки импульсного трансформатора. Впрочем, произойти это может и по другим причинам, а именно:

  • использование неисправных высоковольтных проводов;
  • применение свечей зажигания, отличных от рекомендованных производителем;
  • проверка искры замыканием бронепровода на корпус автомобиля;
  • заводской брак.

Таким образом, одной из основных причин выхода из строя модуля, является пресловутый, «человеческий фактор». Виной тому, неправильные диагностика и эксплуатация МЗ. Способы проверки, допустимые для катушки зажигания карбюраторного двигателя, чаще всего не подходят для современных модулей и, скорее всего, станут причиной выхода из строя.

Порядок проверки

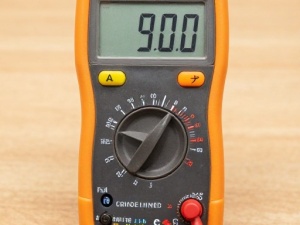

Прежде всего придется обзавестись мультиметром. Не нужно искать какие-то высокоточные и дорогие приборы. Вполне хватит обычного, китайского. Главное, чтобы он имел цифровую индикацию, это существенно упростит измерение. Оптимальным с точки зрения цены и функционала является мультиметр DT 830 и его многочисленные модификации. Это один из самых распространенных и простых в обращении приборов. Процесс проверки будет рассмотрен на его примере.

Прежде всего необходимо убедиться в целостности первичной обмотки модуля зажигания «Нивы-Шевроле». Для этого:

  • переключатель на передней панели прибора устанавливается в положение 200 Ом;
  • отключить от модуля разъем, снять провода высокого напряжения;
  • последовательно измерить сопротивление между средним и крайними контактами клеммной колодки;
  • показания прибора должны находится в пределах 0,5 Ом.

А еще интересно: Нет зарядки на ваз 21213 причины «

Точности мультиметра, конечно, недостаточно для измерения таких маленьких величин, но для проверки первичной обмотки на обрыв, этого вполне хватает.

Следующим этапом измеряем сопротивление «вторички». Последовательность действий:

  • переключатель диапазонов DT-830 переводим в положение 20 К;
  • щупами прибора необходимо стать сначала между высоковольтными выводами 1 и 4 цилиндров, затем — 2 и 3;
  • дисплей прибора должен высветить 5.4 кОм.

Следует сказать, что диагностировать неисправность модуля зажигания «Нивы-Шевроле» можно только в случае существенного отличия показаний от нормы, или что чаще, если на индикаторе прибора горит «1». Это обозначает бесконечно большое сопротивление, проще говоря — обрыв обмотки.

Для начала необходимо проверить все контакты, как подходящие к блоку, так и высоковольтные провода идущие к свечам. Для этого достаточно несколько раз отсоединить провода и подключить их заново. Если это не приносит положительных результатов, необходимо перейти к следующим действиям.

Для этого обычно используют мультиметр, подключаемым к контактам D а второй замыкаемый на массу. Сам прибор переводиться в режим 20 вольт. При этом показания на нем должны быть равны 12 вольт. Затем по той же схеме производиться проверка контакта C в режиме омметра. Показания должны быть меньше 1 Ом.

Контакты А и В проверяются в режиме вольтметра. Их показания не должны превышать 0,3 Вольта. Если хотя бы один из этих показателей выходит за рамки нормы, необходимо искать проблемы в катушке.

Если обнаружено повреждение пайки контактов можно попробовать самостоятельно устранить их при помощи паяльника. При повреждении катушки требуется замена модуля зажигания.

Замок зажигания и особенности его замены

На автомобилях Нива Шевроле устанавливается система с противоугонным запорным устройством, которое блокирует стартер при попытке угона машины злоумышленниками. Если мотор не работает и в замке отсутствует ключ, функционирует блокировка рулевого управления. В положении «1» — работает система освещения, стеклоочистителя, управления двигателем, приборная панель, стеклоподъемники дверей. При положении «2» — запускается стартер.

Замена замка зажигания Нива состоит из последовательности действий:

  1. Сначала следует обесточить авто, сняв с аккумулятора отрицательную клемму.
  2. Далее снимается пластиковый кожух с рулевой колонки и резиновый уплотнитель вокруг замка.
  3. Затем нужно отсоединить колодку с проводами от жгута проводов. Далее колодка с проводами ЗЗ отсоединяется от реле.
  4. На следующем этапе нужно выкрутить 4 болта с отрезными шляпками.
  5. Теперь можно снимать ЗЗ.


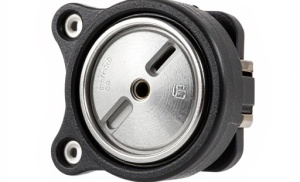

Демонтированный ЗЗ с Нивы
Можно выполнить ремонт ЗЗ или заменить его. Установка проводится в обратном порядке. При этом нужно утопить стержень противоугонного устройства, вставив ключ в замок и перевести его из нулевого положения (автор видео — Шеви Нива ремонт).

Как проверить модуль зажигания?

Существует несколько способов проверки модуля зажигания:

  1. Самый простой – замена аналогичным заведомо исправным устройством. Правда, следует учитывать, что устройство-донор может не подойти и сгореть при установке его на автомобиль для проверки.
  2. Второй способ является основным. Для его проведения понадобится тестер. Состоит способ в измерении сопротивления на вторичной обмотке катушки зажигания, которая входит в конструкцию модуля. Катушка зажигания проверяется без снятия устройства. Во время измерений двигатель должен быть заглушен. Тестер устанавливается в режим омметра.


Проверка устройства мультиметром
Измерять сопротивление нужно на парных высоковольтных выходах модуля зажигания 1 и 4 цилиндров, 2 и 3 цилиндров. Сопротивление должно быть одинаковым около 5,4 кОм.

Если сопротивление низкое, это говорит о пробое, если высокое – об обрыве обмотки. В этом случае необходим ремонт устройства или замена.

Принципы работы модуля зажигания на Нива Шевроле

Модуль зажигания в современных автомобилях отвечает за выработку импульсов высокого напряжения. Как и всем компонентам автомобиля, этим устройствам свойственен выход их строя и тогда может потребоваться ремонт или замена устройства. Перед тем, как приступить к этим действиям необходимо точно диагностировать проблему.

Модуль зажигания конструктивно состоит из двух катушек, в которых ток поочередно перенаправляется с одной на другую. За работу модуля отвечает система электронного блока управления. Кроме этого ЭБУ отвечает за сбор и анализ данных ее работы.

Импульс, генерируемый модулем зажигания Нива Шевроле выходит из четырех гнезд, к каждому из которых подключены высоковольтные провода для передачи тока к свечам зажигания.

Импульсы генерируются парно, обеспечивая подачу тока одновременно к 1 и 4 клемме, затем к 2 и 3-й. Это сделано специально, чтобы соответствовать работе определенной работе цилиндров.

Регулировки зажигания ваз по любому

После сборки двигателя и установки трамблера, необходимо выставить зажигание. Выполнить эту операцию можно с использованием стробоскопа действуя по приложенной инструкции. Также установку момента зажигания (для контактной системы зажигания) можно выполнить при наличии омметра (присутствует в мульти метре) или с использованием контрольной лампы (можно воспользоваться автомобильной переноской).

Для проверки и регулировки зажигания с помощью омметра нужно выполнить следующее:

  • Снять клемму (минус) с аккумуляторной батареи
  • Установить нейтральную передачу
  • Снять крышку трамблера
  • Провернуть коленчатый вал по часовой стрелке до момента, когда бегунок трамблера не дойдет порядка 30 градусов до контакта в крышке под номером «1»
  • Далее один щуп омметра подсоединяется к болту трамблера (куда подсоединяется провод от катушки зажигания), а второй провод омметра соединятся с «массой». При этом сопротивление на шкале омметра должно быть нулевое
  • Затем коленчатый вал медленно поворачивается до совмещения нижних меток. Если при совпадении меток сопротивление будет показывать бесконечность, то зажигание выставлено, верно. Если же сопротивление начало расти до совпадения меток, либо осталось на нуле, то нужно отрегулировать установку момента зажигания путем ослабления крепления трамблера и поворота его в ту или другую сторону
  • Поворот коленчатого вала выполняется с помощью ключа на Х38 мм. В крайнем случае, при его отсутствии можно включить 3 или 4 скорость и медленно (с помощником) передвигать автомобиль, что правда не совсем удобно при регулировке

А еще интересно: Автокрепеж для Chevrolet — клипсы, пистоны от компании КрепАвто

Подобную регулировку зажигания можно выполнить и с помощью контрольной лампы, но нужно соблюдать осторожность, так как эта операция производится при включенном зажигании. Один провод от лампы соединяется с «массой», а второй провод на болт трамблера, как и в случае с омметром.

Далее все также как и с использованием омметра. Правильность установки зажигания проверяют при пробном заезде. Для этого двигатель запускают, прогревают до рабочей температуры и делают пробный заезд для проверки и регулировки зажигания. Выполняются следующие действия.

Автомобиль разгоняется до 50 км/ч и педель газа резко утапливается в полик. Если все выставлено правильно, то должно прозвучать 3-4 цока пальцев. Если цокот пальцев более продолжительный, то это подсказывает, что зажигание выставлено рано, если цоки вообще отсутствуют, то зажигание позднее.

При раннем зажигании трамблер нужно повернуть по часовой стрелке, а при позднем против часовой стрелки и вновь повторить испытания.

Далее смотрите на видео, как выглядит электронное зажигание на ваз 2101, 2106, 2107 и контактное:

Все эти работы по установке и проверке, регулировки зажигания выполняются при условии, что цепь или ремень ГРМ натянуты с правильным усилием. А также надо убедиться, что клапанные зазоры двигателя отрегулированы, верно.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
