Конструкция и основные неисправности ВАЗовских печек

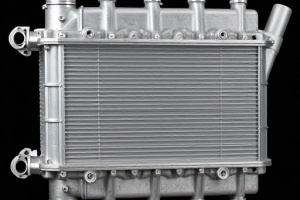

Штатный радиатор печки ВАЗ 2106, несмотря на свои небольшие размеры, со своей задачей охлаждения жидкости и прогрева салона справляется достаточно хорошо. Более наглядно устройство отопителя салона можно посмотреть ниже.
Принцип работы этого устройства показано на рисунке.
Тип отопительной системы «шестерки» относится к самым распространенным конструкциям, на основе использования жидкости системы охлаждения силовой установки. В ее состав входят три основных компонента – собственно печка, цена которой приемлема для российских автолюбителей, крепления с девайсами управления в виде краников и воздуховодные магистрали с радиатором.
Воздухозаборная заслонка и кран печки ВАЗ 2106 посредством гибких и упругих тяг соединяются с девайсами управления. Максимально правая позиция верхнего девайса означает предельное открытие краника и наибольшему поступлению жидкости-охладителя через радиатор в систему обогрева. Если же такую позицию занимает нижний девайс, то это означает предельное открытие заслонки воздухозаборника, что направляет наибольший поток воздуха через печку далее в систему обогрева.
Пластмассовые дефлекторы с изменяющимся углом обдува салона дают возможность изменить направление воздушных потоков и направить в нужную сторону. Конструктивно называет иногда крышка распределения воздушных потоков, с системным центральным переключателем управления печкой никак не соединена. Эта заслонка регулируется на открытие и закрытие с помощью рычажного устройства, смонтированного для комфорта со стороны кресла водителя.
Объем перемещаемого воздуха через печку ВАЗ 2106, видео фильм о которой можно посмотреть в интернете, регулируется тумблером трехпозиционного типа. Таким переключателем можно установить 2 диапазона скорости вращения вентилятора, как наименьший, так и наибольший уровень. Категорически не рекомендуется запускать электрический вентилятор печки при задвинутой заслонке воздухозаборника и кране, находящемся в позиции «открыто».
К главным дефектам печки ВАЗ 2106 относятся следующие:
- дефекты моторчика печки, вследствие которых он не запускается;
- разгерметизация системы отопления радиатора или трубопроводов, из-за чего в ВАЗ 2106 плохо греет печка, а в салоне становится прохладно;
- иногда печка дует холодным, когда в системе недостаточное количество охладителя, а если при его добавлении до нормы дефект не устранен необходимо закрыть фронтальную часть радиатора системы охлаждения плотным картоном и ситуация должна улучшиться.
Вентилятор печки ваз 2106
На автомобилях ваз 2106 и других моделях из серии «классика» установленны электродвигатели вентилятора типа МЭ-255. Данные электродвигатели не поддаются ремонту и в случае их поломки меняются на новые. Единственный возможный ремонт это зачистка коллектора и смазка подшипников.
Идем в салон ВАЗ 2106 и там предварительно открутив болты крепления нижней панели (где установлена магнитола), вынимаем ее. Перед этим также можно снять рычаг КПП, чтобы все это делать было удобнее.
И откручиваем, а также убираем в сторону воздуховод нижний:
После этого снимаем защелки, которые находятся по обе стороны корпуса печки ближе к салону автомобиля:
Вторая находится с водительской стороны. Далее пробуем опустить корпус до конца вниз, приложив определенное усилие:
Теперь вынимаем его через правую сторону, только аккуратнее, чтобы не повредить его и детали панели приборов:
Теперь переворачиваем его нижней стороной и поднимаем заслонку:
И предварительно отсоединив провода питания от вентилятора, вынимаем его с посадочного места, так как он крепится на резиновых вставках, плотно сидящих в корпусе печки:
Процесс установка производится в обратной последовательности. Цена нового вентилятора на авторынке или магазине составляет около 300 рублей.
Как снять панель приборов по ссылке.
Для снятия электродвигателя нам потребуются: отвертка и гаечный ключ на «14». Если все есть, то приступим к ремонту.
Первым делом необходимо снять нижнюю консоль, для этого отверните два винта нижнего крепления к кузову автомобиля.
Снимите вещевую полку, расположенную под бордачком. Полка крепится четырьмя винтами.
После снятия полки, отверните винт крепления консоли к передку кузова.
Далее снимите с консоли панель дополнительных приборов и отверните два винта крепления консоли.
Снимите консоль, придерживая рукой дополнительную панель.
Снимите воздуховод, отвернув два винта его крепления.
Отсоедините четыре держателя кожухов радиатора и вентилятора и отведя немного в сторону, насколько позволяют провода, отсоедините кожух вентилятора.
Снимите с панели приборов выключатель электродвигателя вентилятора, отсоедините от него провода, идущие к электродвигателю, перед их отсоединением промаркируйте их. Далее протолкните провода в отверстие выключателя.
Теперь нам необходимо снять кожух крыльчатки вентилятора и отсоединить от резистора провода.
Отверните гайку, расположенную справа под панелью приборов в месте крепления кожуха к кузову автомобиля и снимите провод массы.
Теперь можно снимать с автомобиля кожух с электродвигателем вентилятора.
Как подключить
Схема подключения электродвигателя вентилятора отопителя салона приведена на рисунок. 9.24. При включении в цепь питания электродвигателя добавочного резистора 6 вал якоря прокручивается с уменьшенной частотой. Резистор зафиксирован двумя пружинными шайбами в кожухе вентилятора отопителя. Сопротивление резистора -1,5 Ом при 20 °с. Испорченный электродвигатель вентилятора отопителя салона предлагается подменять новым. Единственно возможный ремонт — зачистка коллектора и смазка подшипников
данные для измерения
Номинальное напряжение, В 1.
Номинальная мощность, Вт 2.
Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре (25+10) °c, мин 3000±15.
Потребляемая сила тока при предписанной нагрузке и частоте вращения, А, не более 4
Малая частота вращения вала якоря с крыльчаткой, мин, не менее 2200±15.
Потребляемая сила тока при частоте вращения якоря 2200 мин, А, не более2
Рисунок. 9.24. Схема подключения электродвигателя вентилятора отопителя салона Ваз 2106: 1 — генератор; 2 — аккумулятор; 3 — замок зажигания ВАЗ -2106; 4 — главный блок предохранителей; 5 — тумблер вентилятора отопителя салона; 6 — вспомогательный резистор; 7 — электродвигатель вентилятора отопителя салона
Чтобы устранить шум, Вы должны, в первую очередь, снять вентилятор и очистить его от грязи и пыли. Обратите внимание на то, что подобная работа связана с электросетью автомобиля, потому перед тем, как к ней приступить, нужно отключить массу. Подробнее останавливаться на том, как снять вентилятор, я не буду, а лучше сразу перейду к основному.
Конечно, главной задачей является устранение осевого люфта двигателя вентилятора. Вы можете сделать это, используя шайбы из фторопласта или подобного материала. Необходимое условие: между материалами должно создаваться минимальное трение. Будет очень хорошо, если Вы смажете подшипники густой смазкой, которая не оказывает реакции на температуру. Например, можно использовать смазку « МС-1000».
Следующим шагом будет разбор электродвигателя вентилятора. После этого нужно изготовить нужное количество шайб и смазать их все, после этого собрать электродвигатель обратно. Наверняка, Вам пришёл в голову ещё один вариант: устранить вентиляторный шум с помощью моторного масла. Однако помните, что таким способом, Вы только на некоторое время улучшите ситуацию, но впоследствии будет то, что и было сначала. Проблема в том, что моторное масло – жидкое оно быстро вытечет и высохнет.
А вот после смазки дело будет обстоять иначе. Вы заметите, что вентилятор станет лучше работать, вращаться он будет тише и быстрее, а при холоде и низкой температуре от привычного визга не останется и следа.
Отщёлкивается кожух с моторчиком и обдувом на ноги водителя и переднего пассажира, (там 4 крепежика железных), откручивается минусовой провод моторчика(слева от печки под торпедой, лучше это делать набором головок с удлинителями, там понадобится головка на 10), потом от кнопки включения вентилятора печки отксоединяешь либо 2 крайних провода либо все три сразу(это по желанию, так как средний там это +12В и он остаётся на месте когда снимаешь моторчик). И вытаскиваешь всю эту нижнюю пластмассу вместе с моторчиком, единственное у меня 7шная консоль и она не очень препятствовала вытаскиванию кожуха со стороны пассажира.(как снимать шестёрочную консоль я не знаю, но в книги должно быть написано). Потом снимаешь старый моторчик(он крепится опять же на 2-х железных скобах), ставишь новый(лучше купить моторчик на подшипниках (в ките стоит 480р) на место старого, все провода пропускаешь через предназначенные для них отверстия, ставишь всё обратно и будет вам счастье.
Замена отдельных элементов печки
Часто автолюбители спрашивают об автомобиле ВАЗ 2106, как снять печку для осуществления профилактических или сервисных работ. Такие вопросы возникают в связи с необходимостью проведения ремонта печки и последующей сборки. Для замены радиатора печки и краника отопителя необходимо подготовить набор слесарных инструментов и новые запчасти системы отопления, подлежащие замене:
- Передвигая рычажок в правую сторону, открываем кран отопителя, после чего сливаем жидкость-охладитель из системы.
- В механическом отсеке под капотом разгибаем скобку крепежа шланга вакуумного типа и комплекта проводки, идущей на щиток, убрать их в сторону, чтобы можно было добраться до отопительных шлангов.
- Немного откручиваем крепеж шлангов к трубкам отопительного радиатора и демонтируем их.
- Выкручиваем 2 болта крепежа уплотнителя к щитку, после чего не спеша демонтируем его, помня, что там установлены втулки распорного типа.
- Демонтируем вентиляторное устройство печки.
- Демонтируем радиатор печки, оставив его висящей на тяге краника печки и выводим трубки из отверстия в щитке.
- Отворачиваем крепеж тяги краника печки и рассоединяем ее.
- Демонтируем с «шестерки» радиатор печки вместе с патрубками и краником печки.
- Сняв крепеж, демонтируем патрубок с радиатора печки и фланцевую прокладку с него.
- Сняв крепеж, снимаем кран печки вместе с прокладкой и патрубок с отопительного радиатора.
- Открутив крепеж, демонтируем патрубок с краника печки вместе с прокладкой.
- При необходимости после визуального осмотра прокладок необходимо их заменить.
- Производим установку печки.
Если автолюбитель в целях улучшения функционала устройства решил произвести доработку печки ВАЗ 2106, то для этого потребуется ее демонтаж .В качестве определяющей технологической операции будет считаться изменение угла монтажа переборок с предварительным изготовлением обновленных конфигураций с последующей установкой.
От всех внедрений таких операций значительно изменится направление воздушного потока, и печка станет работать с повышенным КПД. Для создания такой «тюнингованной» печки требуется наличие стандартного набора инструментов, а также столярного инструментария и газового резака для придания обновленным переборкам необходимой конфигурации.
ПОРЯДОК ЗАМЕНЫ ОТОПИТЕЛЯ ВАЗ 2106
Отопление салона автомобиля производится охлаждающей жидкостью двигателя. Детали конструкции отопителя представлены на схеме.
Многие автолюбители вспоминают о системе отопления только тогда, когда наступают холода. Но иногда отопитель может напомнить о себе неприятным запахом в салоне и появлением лужиц Тосола под ногами водителя или пассажира на переднем сидении. Это значит, что потёк радиатор отопителя и его необходимо заменить. Эту работу можно выполнить своими руками.
Для этого вам потребуется:
- ключи рожковые на 7 и на 10;
- отвертка плоская и крестообразная;
- запас тосола примерно1,5 л;
Замена радиатора отопителя ваз 2106
Открываем кран отопления и убираем вакуумный шланг и жгут проводов
- передвинув рычаг управления отопителем вправо до упора, открываем кран отопления и сливаем Тосол из радиатора отопителя;
- в моторном отсеке освобождаем крепление вакуумного шланга и жгута проводов и отводим их в сторону, тем самым обеспечиваем доступ к шлангам отопителя;
