Как искать короткое замыкание в автомобиле

Современный автомобиль – настоящий компьютер с электронным блоком управления, обилием датчиков и сенсоров. Соответственно, имеет место сложная электропроводка и блок предохранителей. Если что-то не работает, причина вполне может заключаться именно там. Но необязательно быть автоэлектриком, чтобы узнать причину неисправности проводки. Две самые распространенные электрические проблемы:

• обрыв проводов;
• короткое замыкание («КЗ» или «коротыш»).

Если первое самоочевидно, второе несколько сложнее, поэтому в настоящей статье разберемся именно в том, как найти короткое замыкание в автомобиле.

Кто ищет, тот найдет

Искать место замыкания электропроводки авто лучше всего с помощью мультиметра. Предварительный поиск осуществляется на глаз. Но во всех случаях крайне необходимо иметь под рукой схему электрических цепей машины. Перво-наперво обращаются к предохранителям, ведь при замыкании они сгорают первыми. Два возможных источника КЗ:

1. провода;
2. потребители (все устройства и приборы, которые подключены к конкретной линии).

Последние исключить легче всего, в первом случае – может понадобиться разбирать ТС целиком. На дефективный узел вам укажет соответствующей его цепи предохранитель. В предохранительном блоке вы найдете реле с идентифицирующими обозначениями. Смотрите автомобильную инструкцию, чтобы сориентироваться.

Как обнаружить неисправность

Если что-то из электрических приборов или исполнительных механизмов перестает работать, то не стоит спешить с его заменой. Нельзя исключать, что причина отказа скрыта в нарушении работоспособности проводки, и установка нового оборудования проблему не решит.

Любая заводская инструкция к автомобилю рекомендует начинать поиски причины неисправностей с прозвона электрических проводов, соединяющих данный прибор или механизм с другими компонентами.

Для этого необходимо вооружиться:

1. мультиметром;
2. либо сигнальной лампой на 12 Вольт с соединительными проводами.

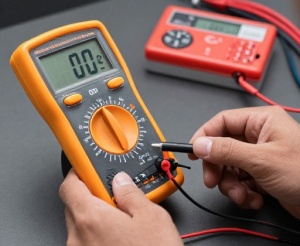

Порядок работы с мультиметром

На видео в этой статье вы сможете увидеть некоторые моменты работы с измерительной аппаратурой при проведении работ по обнаружению поломок в бортовой электросети. А основным инструментом любого автоэлектрика был и остается многофункциональный цифровой прибор – мультиметр. (См. также статью Схема электропроводки ВАЗ 2105: описание.)

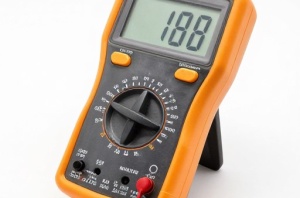

Справочно: Мультиметр представляет собой универсальное устройство, одновременно объединяющее омметр, амперметр и вольтметр. За измерение напряжения бортовой цепи отвечает вольтметр, силу тока измеряет амперметр, а сопротивление соответственно определяет омметр.

Проверка напряжения

Итак, если в автомобиле один из электронных компонентов перестал работать, то первым делом нужно осуществить проверку напряжения электрической цепи, которая соединяет его с другими устройствами. (См. также статью Схема электропроводки Газель: как установить.)

• Переключаем мультиметр в режим вольтметра;
• Подсоединяем один из щупов прибора к отрицательной клемме аккумулятора (если проверяемое устройство находится под капотом) или к массе автомобиля, стараясь выбрать место на кузове с хорошим контактом;
• Второй щуп подключаем к подающему проводу в проверяемой цепи, предварительно сняв его с клеммы устройства или прибора.

Если на табло появится значения – напряжение в проводе присутствует и сам провод исправен. Проделываем операцию с другими проводами, и когда обнаружим точку, где напряжение в сети отсутствует, определяем, что источник неисправности расположен в этом отрезке.

Обратите внимание! В некоторых электрических цепях автомобиля напряжение присутствует только тогда, если ключ в замке зажигания установлен в определенное положение.

Поиск короткого замыкания

Данная процедура характерна таким моментом, как полное отсутствие напряжения в цепи.

1. извлекается плавкий предохранитель, отвечающий за проверяемую цепь;
2. мультиметр переводится в режим вольтметра;
3. один из щупов подключается к клеммам подключения предохранителя в тот момент, когда все остальные приборы и оборудование этой цепи обесточены;
4. пошевелите провод – если на экране будут появляться значения, значит провод закорачивает.

Приступаем к проверке

Не мудрствуя лукаво, пойдем от простого: выключим зажигание и начнем поочередно вынимать предохранители из гнезд, проверяя каждый из них мультиметром. При отсутствии КЗ в автомобильной проводке индикатор будет показывать «0». Таким образом замеряем каждый проводник (не останавливаемся, даже если уже найден один неисправный).

Следующий шаг – отключаем «массу» («–» вывод электрического элемента в виде провода или корпуса изделия). Кстати, для поиска короткого замыкания в проводке подойдет не только измерительный прибор, но и обычная лампа от 12 до 55 Ватт (бокового или головного света). Поворачиваем ключ зажигания в начальное положение. Подсоединенные к лампочке щупы прикладываем к клеммам держателей предохранителей и смотрим, горит ли она. Свечение при выключенной «массе» говорит о наличии «коротыша» в этой линии проводки автомобиля.

Как найти короткое замыкание в автомобиле

Короткое замыкание в машине (или «коротыш» на сленге электриков) – вещь очень серьезная. Большинство самостоятельных возгораний автомобилей происходит именно из-за них. Как же найти короткое замыкание проводки в авто?

Узнать о коротком замыкании не сложно. Если все прошло штатно, то при возникновении замыкания сгорает предохранитель и перестает работать соответствующая электрическая цепь. Питать она может что угодно от фар до часов в салоне. В поисках неисправности обычно первым делом проверяют предохранитель и, если он перебит, вставляют новый, с таким же номиналом. Если новый предохранитель постигла та же участь – значит в машине короткое замыкание.

Поиск замыкания в проводке производится методом исключения и представляет собой весьма муторное занятие. Смысл его заключается в отключении разных потребителей электричества на соответствующей электролинии (узнать, что именно на ней запитано можно из электросхемы автомобиля) и в проверке целостности проводов. Проверить провода, проходящие, например, под торпедой

, легко и просто не получится, поэтому начинать нужно именно с исключения потребителей. На провода же переходим, после того, как убедимся, что в «коротыше» не виноваты потребители.

Чтобы найти некое устройство (например, магнитолу), имеющее внутри себя короткое замыкание, нужно, чтобы электролиния была под напряжением. Как это сделать, ведь предохранитель тут же сгорает? В этом и есть весь секрет поиска коротких замыканий в автомобиле!

Перед тем, как приступить к поиску, нужно включить в электролинию собственный мощный потребитель электричества. Это нужно для того, чтобы понизить высокий ток короткого замыкания и не допустить возгорания проводки.

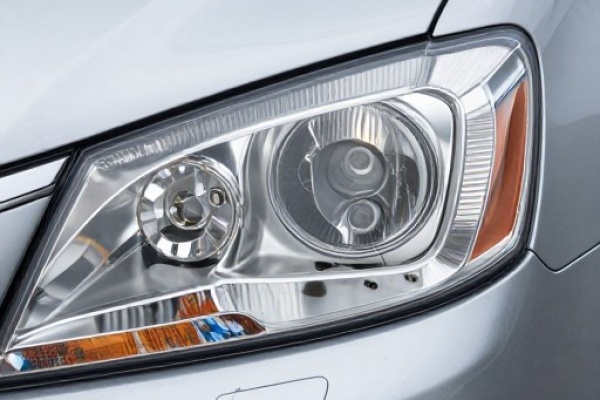

Для поиска короткого замыкания в автомобиле можно использовать обычную лампу головного света

Сделать это проще всего при помощи обычной лампы головного света на 55 Ватт, включенной вместо предохранителя. То есть нужно взять лампочку, подключить к ее выводам два провода с заранее обжатыми на них клеммами (Почитайте, как обжать клемму на проводе в автомобиле

) и другие концы проводов включить вместо предохранителя. Подключаться нужно через клеммы, то есть надежно. Если предохранители современные «флажковые», то на проводе следует обжать
клеммы типа «папа»
. В блоках предохранителей классических моделей АвтоВАЗа эти клеммы не подойдут, в них, подключаться проще прямо к «лапкам», удерживающим предохранитель, надевая на них
клеммы типа «мама»
. Подключение должно быть последовательным, то есть ток должен проходить через лампочку.

Лампу нужно расположить так, чтобы ее было видно. В момент включения в электролинию с коротким замыканием, она зажжется на полную мощность, как в фаре. Яркое свечение подтверждает наличие «коротыша». И теперь, при отключении различных устройств, включенных в линию, нужно дождаться, чтобы лампочка «притухла». Это произойдет при исключении оборудования, вызвавшего замыкание, из линии и большого снижения силы тока до нормальных значений. Если, при отключении, скажем регулятора подсветки приборов лампа начала светиться еле-еле, значит, вы устранили причину «коротыша», который произошел внутри регулятора.

Другое дело, если уже все потребители исключены из линии, а лампа продолжает светиться в полный накал. Это означает, что короткое замыкание произошло не в каком-то потребителе, а в проводке. Например, из-за повреждения изоляции провода.

Такой расклад гораздо сложнее, потому что, чтобы просмотреть всю электролинию, скорее всего, придется разбирать салон, снимать различные панели, а то и торпеду. Однако если воспользоваться мультиметром, то можно промерять доступные участки электролинии на предмет большого тока, тем самым сужая круг поисков. Если вы не сильно владеете данным инструментом и не «на ты» с электричеством, лучше доверить это дело электрикам. Причем не обычным, а автоэлектрикам, потому что кроме непосредственно поиска замыкания, человек должен еще уметь разбирать и собирать разные части машины.

Найдя устройство, вызвавшее короткое замыкание, можно попробовать его починить. Но лучше заменить новым – с замыканиями шутки плохи. Если предохранитель по какой-то причине выдержит проходящий ток и не сгорит, произойдет возгорание проводки и сгорит весь автомобиль.

Чтобы этого не допустить, нужно знать, как выбрать предохранители для автомобиля

,
причины короткого замыкания в автомобиле
, а при самостоятельном электромонтаже обязательно знать,
как пользоваться изолентой
.

Потребитель не всегда прав

Уже определив конкретную цепь и зная (в соответствии с имеющейся схемой), какие потребители к ней подведены, можно отключать их по очереди и снова проверять линию лампочкой/мультиметром. Если причина не в них, остаются провода. Найти нужный может быть тяжело без профессиональной помощи.

Плюс КЗ конкретного автомобильного узла в том, что, если он не жизненно важен (например, магнитола), достаточно будет просто его отключить и ехать дальше. Но и недооценивать такую неисправность не стоит. Ведь если предохранитель не сгорит, может сгореть вся машина. Задымление и возгорание – самые явные признаки КЗ. Если такое случилось, немедленно остановитесь и приступайте к поиску замыкания в электропроводке, только будучи уверенными в безопасности. Главное соблюдать осторожность.

Итого

Мы рассмотрели, как найти в проводке машины короткое замыкание с помощью мультиметра и лампочки, ориентируясь на блок предохранителей. Однако если подобные операции непонятны вам на клеточном уровне, ничего страшного! Специально для удобства рядовых автовладельцев был создан инструмент Uremont. Это онлайн-платформа для поиска ближайших СТО в виде сайта и приложения, которая всегда под рукой. Просто о или вызовете мастера прямо к точке вынужденной остановки. Профессионалы из сервиса без труда смогут определить место замыкания и все исправить. Следует помнить о том, что при вас всегда должны быть:

• изолента;
• мультиметр или диагностическая лампочка;
• схема бортовой электроники автомобиля.

Надеемся, эта статья была полезной и у вас появилось примерное понимание того, как найти замыкание в проводке автомобиля. Удачи на дорогах! Для удобства скачивайте бесплатное приложение Uremont в Google Play и App Store.
