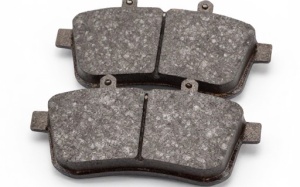

Какие бывают тормозные колодки

На степень износа диска или барабана огромное влияние оказывают не только стиль вождения и дорожные условия. Поверхность фрикционных накладок колодок тормозов, пожалуй, влияет на износ системы более всего. Тормозные колодки делятся на несколько типов по материалу изготовления фрикционной накладки:

• металлизированные;
• синтетические;
• керамические;
• асбестосодержащие.



Фрикционные накладки с содержанием асбеста сейчас не применяются, поскольку использование этого материала запрещено. Вредный больно. Поэтому ему на смену приходят другие синтетические материалы с похожими свойствами. Главное, что требуется от тормозной колодки — выдерживать износ и температуру. Колодка может разогреваться до 600 градусов, а это влияет как на износ диска, так и на износ фрикционных накладок.

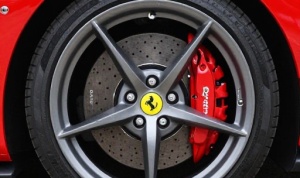

Влияние фрикционных накладок на диски и барабаны

Но сейчас нас в первую очередь интересует влияние колодок на состояние тормозного диска. Мягкие синтетические полуметаллизированные тормозные колодки менее всего изнашивают тормозной диск, но не так эффективны при торможении. Они мало шумят, но в работе создают довольно много пыли. Ресурс мягких колодок невелик, а предназначены они для спокойной и комфортной езды. Тогда и стираются не так быстро.

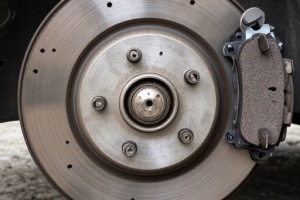

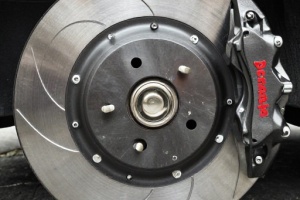

Более жесткие тормозные колодки предназначены для агрессивного стиля езды и они более твердые, чем синтетические. Как правило, содержание металла в них на уровне 30-45%. В качестве наполнителя может быть использована медная крошка, графит, стальные тонкие волокна. Металлизированные колодки шумные в работе, но зато очень цепкие и не так быстро изнашиваются, как синтетические с малым содержанием металла. Но они сильнее всего изнашивают тормозной диск, а иногда могут и перегреть его. Тут и до коробления поверхности недалеко, которую не каждая шлифовка и проточка исправит.

На станке

Сейчас имеются специальные станки, при этом работа производится прямо на автомобиле. Это оборудование довольно дорогое (не меньше 100000 рублей), но все-таки, мы расскажем об некоторых особенностях его использования. Ведь при большом желании можно найти вариант аренды такого оборудования.

Проще всего, в условиях небольшого гаража использовать модульные установки. Они не занимают много места и легко транспортируются. При монтаже оборудования обязательно уточните требования к расположению автомобиля, особенно важно учитывать высоту расположения ступицы. Также желательно учитывать размеры требуемой проточки. Эти параметры задаются блоку управления станком. Дальнейшая работа происходит без участия человека.

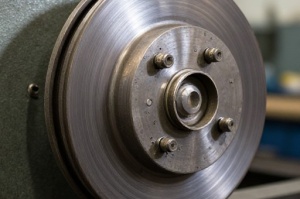

Проточка со снятием

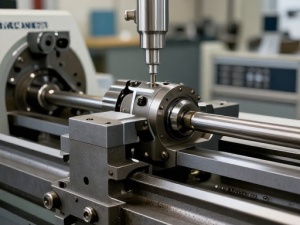

. Для этой работы вам понадобится разобрать колесо, но такой способ считается наиболее эффективным. Делается это на токарном станке. Следует выбирать модель станка, у него должна быть функция проточки одновременно с двух сторон. Иначе нарушается балансировка диска, что приведет к биению его во время движения. После зеркало шлифуется наждачной бумагой.
Заключение. Проблемы с тормозами на автомобилях не так уж и редки. Связано это с активной работой этой системы. Часто на зеркале диска возникают повреждения. Их желательно сразу устранять. Но, это далеко не все, после того как вами была выполнена проточка тормозных дисков без снятия своими руками, следует проверить остальные элементы системы. Часто причиной повреждения являются изношенные колодки, или неправильно работающие цилиндры суппортов. Устраните все выявленные неисправности.

Методы и средства обнаружения неисправностей дисков

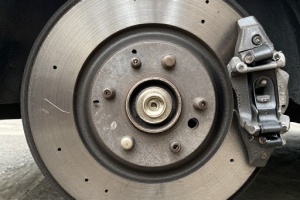

Ухудшение работы тормозной системы видно невооруженным глазом и здесь не нужны никакие специальные стенды. Признаки износа расходников тормозной системы просты:

1. Невнятная реакция на педаль тормоза.
2. Повышенный шум, скрип и визг тормозных колодок и дисков.
3. Вибрации и биения при торможении.
4. Перегрев тормозов в нормальных условиях.

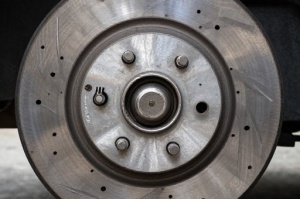

Визуально это просто проверить, даже не разбирая тормозной механизм. Достаточно замерять уровень износа колодок и дисков или барабанов, и ситуация прояснится. Допустимую толщину тормозного диска производитель указывает на торце. Но, как правило, можно не искать надпись, а отталкиваться от значения 10 +- 2 мм. Толщина накладок для каждого автомобиля допускается разная, и здесь лучше пролистать Мурзилку к автомобилю. Но новостей там тоже не будет. Средняя допустимая толщина фрикционной накладки не менее 2-3 мм.

Станок для расточки тормозных дисков и другие инструменты для работы

Поменять тормозные диски на новые – удовольствие не из дешевых, поэтому в некоторых случаях их можно восстановить и своими силами. Рассмотрим, как же осуществляется расточка тормозных дисков без снятия, и что для этого необходимо. Однако прежде чем приступать непосредственно к шлифовке, необходимо выяснить, нужна ли она, а, может, в данном случае диски подлежат только замене.

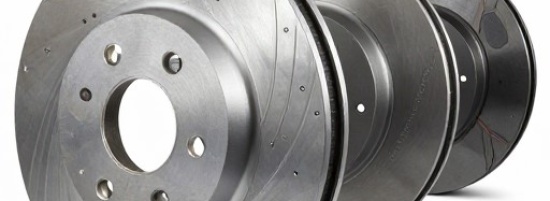

С этой целью проводим визуальный осмотр и определяем степень повреждения. Дело в том, что производитель устанавливает минимальную возможную толщину тормозных дисков, это значение обычно указывается в инструкции по эксплуатации. Поэтому, если борозды слишком глубокие, и поверхность сильно деформирована, то в этом случае речь может идти только о замене.

Но, если деталь восстановлению подлежит, то стоит обзавестись следующим инструментом: домкратом, молотком, гаечным ключом (для снятия колеса), и еще понадобится специальный станок для расточки тормозных дисков. Технология проточки состоит из следующих этапов. Для начала необходимо демонтировать колесо, на следующей стадии снимается тормозная колодка, и далее к ступице авто необходимо прикрепить специальный переходник. В этот переходник вставляется суппорт станка для проточки.

Зачем протачивать тормозные диски

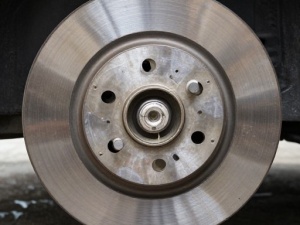

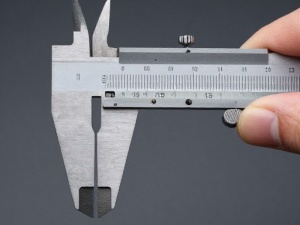

Теперь можно отложить штангенциркуль и микрометр в сторону и просто провести пальцами по поверхности тормозного диска. Он весь изрыт бороздами от износа. Чем глубже борозды, тем больше диск съедает колодку. А чем тверже фрикционная накладка, тем вероятность появления рытвин большая. Теперь обратим внимание на буртик, который образовался по мере износа диска. Он острый и иногда о него можно порезать палец. А каково тормозным накладкам?

Вот для этого и протачивают тормозные диски. А после проточки еще и шлифуют, чтобы максимально довести состояние рабочей поверхности до идеала. Таким образом, после проточки диск стает ровным и гладким и прослужит еще довольно долго. Но проточка не всесильна, и если диск пострадал от перегрева, никто его протачивать не станет. Во-первых, структура металла уже не та, а во-вторых, устранение биения диска проточкой — довольно сомнительный способ.

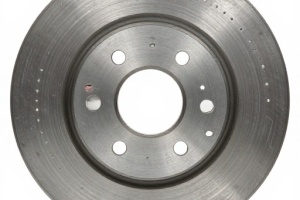

Проточка тормозных дисков своими руками

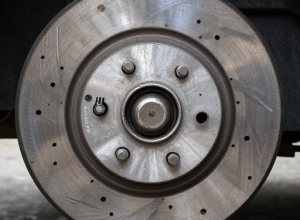

Поверхность тормозных дисков изнашивается при торможении. Часто это происходит неравномерно. Одним из способов, в случае появления дефектов, продлить их работоспособность своими руками, является проточка тормозных дисков.

Для качественного проведения этой процедуры, стоит разобраться: какие существуют признаки, указывающие на возникшие дефекты тормозных дисков. А также: зачем нужна проточка, как ее можно выполнить своими руками, виды и технология обработки этих запчастей, станки и оборудование, необходимые для проведения работ.

Диагностика дефектов

Распознать появление дефектов на этих составляющих тормозной системы необходимо вовремя, ведь от этого может напрямую зависеть безопасность автовладельца.

Проточка, расточка передних или задних тормозных дисков бывает необходимой, когда при торможении автомобиля появляются следующие признаки:

• Вибрация или ощущаемое биение в тормозной педали или руле.
• Прикасаясь к дискам колес чувствуется их значительный нагрев.
• Увеличился, больше чем обычно, тормозной путь машины.
• При визуальном осмотре видны задиры, трещины, буртик, глубокие борозды и значительная ржавчина на рабочей поверхности тормозных дисков.

Зачем необходима такая процедура

Из-за деформации рабочая часть тормозных дисков теряет изначальную форму, что снижает ее площадь соприкосновения с колодками.

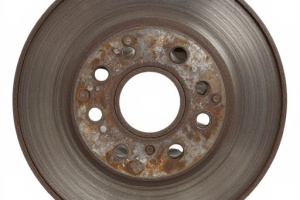

Также в результате частых и резких торможений автомобиля их металл разогревается и в случае попадания на него воды, снега образуется окалина. Еще одним дефектом является появления слоя ржавчины на их рабочем слое. Ржавчина возникает при длительном бездействии машины при условии ее хранения на улице или в сыром помещении.

Все это влечет за собой увеличение промежутка времени необходимого для полной остановки автомобиля.

После измерения толщины тормозных дисков, если она значительно больше минимальной, можно делать их проточку своими руками, которая поможет:

• Устранить вибрацию и биение.
• Увеличить эффективность и надежность тормозов.
• Продлить работоспособность и сэкономить на покупке новых дисков.

Виды и технология обработки

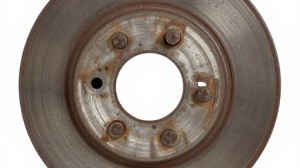

Для устранения дефектов на диске своими руками существует две технологии обработки. Первая из них – расточка, производится для увеличения диаметра его рабочей поверхности. Такая процедура помогает избавиться от буртика, появляющегося в том случае если фрикционные накладки колодок, не захватывают при торможении всю площадь диска.

Вторая технология обработки – проточка, которую делают для устранения поверхностных дефектов: возникшего слоя ржавчины или окалины, неравномерной выработки в виде глубоких борозд. В этом случае необходимо учитывать размер снимаемого слоя исходя из минимально допустимой толщины, рекомендованной для данной марки тормозных дисков.

В недалеком прошлом был только один вид устранения дефектов своими руками на данных элементах тормозов – их обработка на стационарном токарном станке.

Для этого приходилось производить их предварительное снятие с автомобиля. В этом случае очень сложно было соблюсти при устранении дефектов необходимые балансировочные параметры. Но были специалисты, которые с этим справлялись – такие как на этом видео.

Сейчас есть технологии и специальные станки, позволяющие это сделать, не снимая передних и задних дисков с автомобиля.

На таком оборудовании очень просто выдержать необходимую балансировку и требуемую толщину рабочей поверхности, ведь на нем данные параметры устанавливаются как вручную, так и автоматически. Более наглядно это можно увидеть на приложенных видео.

Оборудование

Вообще, устранение дефектов на снятых передних и задних тормозных дисках на токарном станке это полумера. Ведь точно отцентрировать и восстановить геометрию данной детали на глазок очень сложно. Поэтому лучше делать проточку, не снимая дисков с автомобиля, используя специальное оборудование. Ведь на таком станке есть специальные датчики, позволяющие на неснятых дисках контролировать степень их шероховатости и биения.

Кроме этого характеристики подобного оборудования позволяют восстанавливать геометрию благодаря учету реальной оси при вращении ступицы и убирать дефекты: значительную шероховатость и небольшие трещины, невзирая на диаметр диска машины. Также большим их плюсом является регулируемая скорость вращения шпинделя, что дает возможность добиться почти зеркальной чистоты протачиваемой поверхности.

А возможность обрабатывать деталь без снятия с двух сторон при помощи двух резцов значительно сокращает время устранения дефектов.

Процесс устранения дефектов

На автомобиле снимают колеса и суппорт. К ступице крепится специальный переходник, позволяющий снять все необходимые параметры: толщину, степень износа, шероховатость поверхности. Также если в оборудовании предусмотрена функция вращения ступицы, то к ней крепятся специальные крепления. Потом включается двигатель данного оборудования или если он не предусмотрен, заводится машина и включается передача. После начала вращения ступицы происходит замер необходимых параметров. Разобравшись со всеми полученными данными можно приступать к устранению дефектов с помощью специальных резцов, которые устанавливаются с боков обрабатываемой поверхности.

Выставив резцы, опять заводится мотор, (включается передача или запускается соответствующий механизм оборудования) и происходит непосредственно проточка. Обычно для полной обработки поверхности необходимо два или три прохода резца.

После окончания процедуры необходима установка новых колодок. Также рекомендуется для притирки рабочих поверхностей диска и колодок первые несколько сот километров производить торможение аккуратно.

Статья впервые появилась на AutoRemont2.ru

Похожее

Проточка тормозных дисков — как, чем и где

Проточка тормозных дисков без снятия своими руками возможна лишь в том случае, если у вас в гараже завалялся голландский аппарат для обработки дисков MAD. Но это вряд ли, потому что стоит он около 4 тысяч евро. Не каждая СТО может позволить себе такую роскошь. Но если станция предлагает такую услугу — просто прекрасно. Потому что проточка дисков без демонтажа экономит море времени, проточка проходит на высшем качественном уровне, а после проточки стенд делает еще и шлифовку. Вот так он выглядит в работе. Смотреть приятно.

Можно пойти пойти другим способом. Снять тормозные диски и отнести их знакомому токарю. Только где гарантия того, что станок не дореформенный и он идеально проточит поверхность без намеков на биение? Нет такой гарантии. Поэтому при возможности проточить диск без снятия на специальном стенде, не жадничайте. Новый диск стоит в сто раз дороже, а безопасность деньгами измерять просто глупо.

Чем внимательнее мы будем относиться к тормозным механизмам, тем дольше и эффективнее они прослужат. Поэтому обслуживайте тормоза вовремя и качественно, и ваш автомобиль всегда будет останавливаться там, где этого хотите вы, а не где получится. Притормаживайте перед ямами, и удачных всем дорог!

Диагностируем тормозные диски

При определенных показателях в работе тормозов, когда заметно снижается их эффективность, существует два варианта решения вопроса улучшения качества тормозной системы: замена тормозных дисков либо проточка тормозных дисков.

Мы не станем торопиться покупать новые тормозные диски – удовольствие недешёвое, тем более, сегодня существует вполне доступный и недорогой сервис — проточка тормозных дисков без снятия.

Совсем недавно для того, чтобы проточить тормозные диски, нужен был токарный станок и демонтаж тормозной системы, то современное оборудование для проточки тормозных дисков позволяет ограничиваться лишь снятием колеса.

Не называя фирм-производителей, скажем так, любой современный стенд для проточки тормозных дисков, которым оборудованы автосервисы позволяет устранить все побочные явления интенсивной эксплуатации тормозов.

Станок для проточки тормозных дисков устраняет деформацию диска, убирает механические повреждения рабочей поверхности в виде углублений, канавок и т.д.

Следующим шагом, после проточки, является шлифовка тормозных дисков. Для чего это необходимо? А чтобы сократить срок приработки новых тормозных колодок, которые рекомендуется устанавливать после процесса проточки тормозного диска.
