Центральный замок в автомобиле: что это такое

узнав цены на центральные замки я подумал а стоит ли его покупать? Может можно выйти из положения проще. И полез я в интернет: Наткнулся вот на такую схемку

Для работы схемы необходимо лишь 2 пятиконтактных реле, один активатор пятипроводный (солиноид, или привод кому как нравиться:)) и 3 двухпроводных. 5ти контактное реле работает так же как и обычное 4х контактное, его особенность в том что центральный контакт 87а нормально замкнут с контактом 87, за счет этого повторяется система которая применяется в кнопках стеклоподъемников В итоге при срабатывании основного замка срабатывают все, будь то от ключа или сигнализации:) Но есть небольшая заморочка. Они срабатывают с некоторой задержкой и чтобы повторно открыть или закрыть нужно выждать секунд 20, но это время подбирается за счет подбора резисторов. найду официальную статью укажу ссылку:) Сам еще не проверил работу схемы так

Для удобства использования транспортных средств, производители авто давно используют в их комплектации центральный замок, который является подсистемой более крупной системы «комфорт» и зачастую объединен с сигнализацией. Центральный замок – выполняет блокировку одной или всех дверей автомобиля. Кроме того, он отвечает за отпирание крышки лючка бака для топлива и багажника. Если модель автомобиля старая, то – систему можно установить дополнительно. Имеет дистанционное управление (ДУ).

Как устроен

Система центрального замка авто включает:

• Датчик входной: концевые выключатели и микропереключатели.
• Блок – управление центральным замком.
• Актуаторы.

К входным датчикам относится:

• Концевые дверные выключатели – отвечает за расположение дверей авто, передавая сигнал на блок питания.
• Микропереключатели – отвечают за конструктивные элементы запирающего устройства.

• Два микропереключателя – фиксируют кулачковый механизм передних дверей: один отвечает за сигнал «lock» (блокировка), а другой «unlock» (разблокировка).
• Ещё два – отвечают за центральный замок.
• Микропереключатель рычажного механизма привода замка.

Такое устройство подразумевает передачу сигнала от микропереключателей сначала в блок управления, затем в цепь питания, по которой сигнал идёт на двери (актуаторы), крышку багажника и лючка бака для топлива. Результат: замки открываются.

Актуатор – исполнительное устройство, благодаря которому замок срабатывает.

Система работает дистанционно (ДУ): На ключе зажигание есть специальная кнопка ДУ, сигнал передаётся на антенну, с неё – в блок. Радиус действия ДУ -10 метров. Можно сделать подключение к сигнализации.

Устройство центрального замка

Устройство центрального замка включает в себя входные датчики (это концевые выключатели дверей и микропереключатели в самой конструкции замка), непосредственно блок управления и актуаторы – исполнительные устройства. Задача концевого выключателя – фиксация положения двери и передача информации о нем в блок управления. А микропереключатели, или «микрики», как их еще называют, фиксируют положение конструктивных элементов замка двери.Передние двери автомобиля оборудуют кулачковым механизмом. Для фиксирования положения кулачка передние двери имеют микропереключатели (микрики, как их называют автомобилисты) – по два на каждый механизм. Один микрик формирует сигнал о заблокированном замке, второй — о разблокированном.Еще двумя микропереключателями снабжается центральное запирающее устройство: по аналогии с кулачковым механизмом, один микрик передает в блок управления сигнал о заблокированном замке, а второй – о разблокированном.Пятый микропереключатель установлен на рычажном механизме в приводе замка. Там он определяет текущее положение двери: когда дверь открыта, контакты переключателя замыкаются, и, таким образом, система центрального замка деактивируется.Сигналы со всех микропереключателей принимает электронный блок, а затем они передаются в центральный блок управления. При необходимости или люк топливного бака центральный блок направляет соответствующие сигналы в блоки управления и воздействует на исполнительные устройства в замках.

Блок управления

Блок отвечает за работу замка. В схему управления входят цифровые элементы – они передают сигнал по остальным составляющим системы.

Такое устройство системы центрального замка авто взаимодействует с сигнализацией, а также может управляться ДУ пультом. Её можно установить самостоятельно, но на большинстве современных авто уже установлен центральный замок с дистанционным управлением.

ДУ работает от отдельного электронного блока, который подсоединяется к системе и контролирует его.

Блок управления центральным замком и его функция

Работает замок следующим образом: при повороте ключа срабатывают управляющие контакты, которые подают команду на блок управления центральным замком, а он передает ее на устройства, которые открывают или запирают замки дверей салона, багажного отсека и даже люка топливного бака. В случае аварии или при срабатывании подушек безопасности все двери отпираются автоматически.

Уже почти все догадались, что составными частями центральных замков являются блок управления и исполнительное устройство. Последнее может быть механическим или же пневматическим. Решив приобрести центральный замок с дистанционным управлением, лучше его установку доверить профессионалам, так как в этом случае вы получите гарантию и будете уверены в том, что система работает корректно.

Функции центрального замка

Преимущество устройства центральный замок с дистанционным управлением в автомобиле:

• Экономия времени. Вместо того что бы по очереди закрывать каждую дверь, необходимо закрыть одну – остальные блокируются автоматически.
• Универсальность. Устройство стандартное. Нет необходимости подбирать модель.

Стандартный комплект замка авто состоит из:

• Электропривод (пятипроводной).
• Центральный замок.
• Двухпроводные электроприводы.
• Контролёр управления.

Систему приводит в действие ключ или пульт ДУ.

• Система работает с сигнализацией любого типа.
• Кнопку запуска ДУ размещают на брелок для удобства.
• Если в автомобиле установлена сигнализация и есть пульт, нет смысла заказывать еще один– лучше сэкономить.
• Кроме дверей и лючка, подключить можно еще багажник авто. Им тоже можно управлять пультом ДУ.
• Важной особенностью является перекодировка предохранительных возможностей. Например, при превышении скорости, двери автоматически запираются. Или установить поочерёдное открытие: сначала дверь со стороны водителя, при повторном нажатии – остальные.

Функции механизмов

За работу актуаторов отвечают и малый редуктор. Для изготовления редукторов обычно используется прочнейшая пластмасса. Сигнал, поступающий с главного блока управления, приводит в действие двигатель, а редуктор заставляет включаться в работу элементы замка. В основе работы данной системы управления заложен следующий принцип: в ключе (брелоке) встроен микропередатчик, от которого поступает сигнал на главный блок, оснащенный радиоантенной. Центральный замок с дистанционным управлением способен взаимодействовать с брелоком на расстоянии, составляющем в среднем до 15 метров. После того как сигнал о намеренном действии будет определен, главный блок передает специальный сигнал на блоки, отвечающие за открывание/закрывание каждой двери, после чего включается механизм.

Установка системы

При покупке желательно обратить внимание на оригинальный комплект, который рекомендует производитель авто, хотя они не всегда доступны по цене.

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

• Система центрального замка.
• Медный двужильный провод (4 метра).
• Отвертки (крестовая и плоская).
• Гаечные ключи.
• Клещи.
• Плоскогубцы.
• Дрель + свёрла.

• Отсоединить клеммы от аккумулятора.
• Снять с дверей обшивку (снять ручку, и по углам винты).
• Выкрутить пластмассовый дверной винт.
• Винты рулевого колеса.
• Найти место для установки системы (рекомендуется – нижний левый угол).
• Сделать дрелью в каждой двери отверстия для активаторов.
• Установка активаторов замка, закрепить саморезами.

Установка своими руками

Установка центрального замка пройдет без особых затруднений, если ваше авто в более дорогих комплектациях оснащалось ЦЗ с завода. Тогда вам потребуется лишь купить заводской комплект: блок, активаторы и соответствующий жгут проводов с разъемами. Посадочные места для всех механизмов «колхозить» не придется.

Если вы хотите сэкономить, либо для вашего автомобиля нет готовых решений, приобрести можно универсальный комплект. Таковой в себя будет включать:

• сервоприводы;
• контроллер;
• жгут проводов;
• крепежи.

На рынке можно встретить как обычные системы, так и более дорогие варианты с ДУ.

Разумеется, для подключения вам потребуется схема центрального замка. Возможно, придется сверлить отверстия для посадочных мест. В общем, установка центрального замка своими руками не обойдется без полета технической фантазии.

Последовательность установки:

Перед тем как подключить центральный замок в домашних условиях, внимательно изучите принципиальную электрическую схему. Без четкого понимания распиновки и способа управления активаторами за установку своими руками лучше не браться. Многие современные авто оснащены ВСМ. Body Control Modul – блок, управляющий работой всех электроприборов. Что может усложнить подключение центрального замка с ДУ и его синхронизацию с остальными электронными системами машины.

Безопасность автомобиля – всегда волновала его владельцев, особенно, это касается тех водителей, которые часто оставляют машину без присмотра в общественных местах или жилых дворах. Учитывая уровень преступности, желание обезопасить свое транспортное средство выглядит вполне логичным. Производители современных автомобилей, помня о данной необходимости, выпускают машины со встроенной системой безопасности, включающей сигнализацию и автоматическую блокировку дверей, но самым распространённым видом, остается система центрального замка. Более того, если у Вас старая модель, в которой применение подобной функции не предусматривалось конструкцией, это совсем не значит, что ее нельзя установить дополнительно, а как это сделать, мы Вам сейчас расскажем.

Принцип работы центрального замка

– не отдельная деталь автомобиля, а объединенное название всех элементов системы центральной блокировки замков транспортного средства. Главной ее задачей есть одновременное открывание или закрывание, всех дверей машины, а в некоторых моделях еще и крышки топливного бака. Как ни странно, но не смотря на род своей деятельности, центральный замок принято считать составляющей системы комфорта, а не системы безопасности. Она может оставаться работоспособной как при включённом зажигании, так при выключенном.

Принцип работы заключается в следующем. При повороте ключа в замочной скважине водительской двери, в ней срабатывает микропереключатель, отвечающий за блокировку. От него сигнал сразу передается на блок управления двери, а затем и на центральный блок, где создаются управляющие сигналы, посылаемые потом на все остальные блоки управления, а также на системы контроля крышками багажника и топливного бака. При поступлении сигнала, все исполнительные механизмы автоматически срабатывают, что обеспечивает моментальную блокировку. Также, сигнал, поступающий от микропереключателя в центральное закрывающее устройство, не позволяет электрическому приводу сработать повторно. Обратный процесс (открывания или снятия с блокировки), производится таким же способом.

Выполнить одновременную блокировку всех дверей можно и бесконтактным способом.

Для этого, на ключе зажигания существует специальная кнопочка, при нажатии которой, на приемную антенну центрального блока управления поступает соответствующий сигнал. В результате его обработки, центральное устройство «дает команду» всем исполнительным механизмам и те блокируют двери транспортного средства.

Применяя дистанционную блокировку, Вы одним нажатием активируете сигнализацию автомобиля, что имеет практический смысл. Также, блокировка дверей, может задействовать механизмы автоматического подъема стекол, то есть, при использовании всего одной кнопки, автомобиль «запечатывается» со всех сторон. В случае аварии, блокировка снимается автоматически: блок управления системой пассивной безопасности передает сигнал в центральный блок управления, который обеспечивает соответствующую реакцию исполнительных устройств (открытие дверей). Правда, бывают случаи, когда в результате (или непосредственно перед ним) происходит сбой в работе электромеханических систем, тогда про автоматическое снятие блокировки речь не идет.

Параметры и функции центрального замка

Установив на транспортное средство центральный замок, Вы намного упростите процесс закрытия дверей машины. Согласитесь, залезать в салон и закрывать их по очереди не очень удобно, а тут у Вас появится реальная возможность сэкономить время, так как при блокировке одной двери, остальные автоматически последуют ее примеру. В принципе, данная функция является основной в работе устройств такого рода.

Еще одним положительным моментом использования центральных замков является их универсальность, а значит с выбором подходящей модели Вы точно не ошибетесь. Стандартный комплект состоит из одного пятипроводного электропривода, самого центрального замка, двухпроводных электроприводов и контроллера управления. Работает такая система от ключа и может быть совмещена с любым видом сигнализации.

Производители некоторых комплектов центральных замков, добавляют в них еще пульты дистанционного управления (брелоки). Принцип их работы позволяет управлять механизмами положения дверей с определенного расстояния (обычно, не больше 10 метров), что несомненно упрощает использование. Однако, если Ваше авто уже оборудовано сигнализацией, то лучше сэкономить деньги и приобрести центральные замки без пульта, а управлять ими поможет имеющийся пульт от сигнализации.

Для максимально комфортного использования транспортного средства, можно установить центральный замок багажника (активатор), основное предназначение которого открытие/закрытие дверцы багажного отделени

я. Также, как и центральные замки дверей салона, он поддается управлению двумя способами: через использование ключа и с помощью пульта системы При желании водителя, ряд предохранительных функций центрального замка, можно закодировать. Например, автоматическое запирание салона в случае превышения скорости 60 км/час или автоматическое закрытие багажника при аналогичном превышении. Кроме этого, водитель может запрограммировать и предохранительное открывание: к примеру, сначала открывается водительская дверь, и только после второй попытки — все остальные.

Как устроен центральный замок

В систему центрального замка входят входные датчики, блок управления и исполнительные устройства, которые называют актуаторами. Роль входных датчиков, выполняют концевые выключатели дверей транспортного средства и микропереключатели конструкции замка. Главная функция концевого выключателя – это фиксация текущего положения автомобильной двери и передача соответствующего сигнала на блок управления.

Задача микропереключателей заключается в определении текущего положения конструктивных элементов дверного замка.

Еще два микропереключателя, сосредоточены на положении кулачка замка, но сам кулачковый механизм монтируется только в передние двери. Срабатывание одного микропереключателя создает сигнал «Блокировать», а второй формирует указание «Разблокировать». Другие два микропереключателя запоминают положение центрального запорного устройства замка и при срабатывании создают сигналы его текущего состояния – «Заблокировано» или «Разблокировано».

Работа еще одного микропереключателя базируется на фиксации положения рычажного механизма замочного привода, по которому определяется текущее положение двери. Когда дверь открывается – контакты переключателя замыкаются и активация системы центрального замка становится невозможной.

Все сигналы микропереключателей поступают в электронный блок управления, который передает их аналогичному центральному блоку. Последний, в свою очередь, посылает соответствующие сигналы в блоки управления дверьми и оказывает управляющее воздействие на исполнительные механизмы замка крышки багажника и люка топливного бака. Получив «команду» от центрального блока управления, местные дверные блоки активируют исполнительные механизмы замков дверей

.

Исполнительное устройство дверного замка, или как его еще называют – актуатор, являет собой электродвигатель постоянного тока, который связан с редуктором простейшей формы. Этот редуктор обеспечивает преобразование вращения электродвигателя в возвратно-поступательное движение цилиндра замка. Вместе с электроприводом, в конструкции исполнительных устройств может применяться и пневматический привод. Такую конструкцию имели некоторые модели автокомпаний Volkswagen и Mercedes, но в настоящее время она больше не используется.

Установка центрального замка

Прежде чем перейти к непосредственной установке центрального замка, его нужно сначала купить, благо в этом плане, выбор на сегодня довольно велик. Лучше всего обратить внимание на оригинальный механизм, который производитель устанавливает на версии автомобилей с центральным замком. Однако, Вы должны понимать, что за качество приходится платить и цена не всегда может оказаться приемлемой. Именно поэтому, большинство автовладельцев, желающих иметь подобную систему, предпочитают использовать универсальные наборы. Стандартный вариант такого комплекта включает в себя набор проводов, кабелей, крепежей и главную деталь – контроллер. Более сложные наборы, предусматривают еще и наличие пульта управления.

При установке, Вам потребуются также соответствующие инструменты

:

— автомобиль;

Выбранная система центрального замка;

3-4 метра медного, двухжильного провода и незаменимый сундучок с инструментами.

В состав последнего должны входить: крестовые и плоские отвертки, различные гаечные ключи, клещи для резки кабеля, плоскогубцы, дрель и сверла к ней. Ну все, если все описанные инструменты и материалы подготовлены, можно переходить к этапу установки, который состоит из следующих шагов:

1.

Снимите обшивку и пылезащитные шторы с каждой двери, предварительно отсоединив клеммы от аккумулятора (безопасность прежде всего). Демонтировать панели совсем не сложно: из под полки выкрутите четыре винта и снимите рукоятку, а затем аккуратно удалите обивку. Не забудьте про пластмассовый винт двери, его также стоит открутить, после чего вывернете винты, размещенные под рулевым колесом.

2.

Выберите место для установки центрального замка. При этом стоит учитывать расположение деталей стеклоподъемников (не исключено, что придется изготавливать отдельный кронштейн для крепления). Специалисты советуют выбирать для установки нижний левый угол, так как при опускании стекла, оно не будет задевать замок и мешать его работе.

3.

Установите активаторы замка. Каждый из них устанавливается по отдельности на каждую дверь, но для этого сначала придется просверлить дополнительные отверстия и закрепить их с помощью саморезов.

4.

Прикрепите активатор к тяге замка. Учитывая, что ход тяги исполнительного устройства больше, чем ход тяги замка, главная задача – это совмещение центра хода обеих тяг. Затем, от активаторов нужно установить фиксаторы на тяги ручного блока замка (выполняют с каждой дверью отдельно). Также, при подключении исполнительных устройств, не забудьте проверить проводку на проводимость тока.

5.

Протяните провода. Провода, идущие от каждого активатора можно прикрепить к отверстиям с помощью пластиковых хомутов. Не рекомендуется проводить их в нижней части двери, так как там, чаще всего, скапливается влага, а в проеме между кузовом и дверью, которая, кстати говоря, является проблемной зоной, лучше использовать проходную резиновую трубку (она сможет защитить проводку от перетирания и изломов).

6.

Дальше снимите приборную панель (лучше полностью). Для этого проткните отверткой точки, находящиеся рядом с болтами крепления передней панели, и найдите место прохождения проводов (в бардачке и под панелью).

7.

Демонтируйте старые провода стеклоподъемников и проложите новые, затем подключите их к приводу.

8.

Подключите приводы активатора. Вместе с этим, изолируйте их и проложите внутри двери, закрепив с помощью изоленты.

9.

После проделанной работы, с одной стороны протолкните провода под приборную панель, а с другой – в бардачок. Иногда, сделать это, не всегда получается с первого раза, поэтому проявите немного выдержки и терпения.

10.

Устанавливаем проходную трубку в стойку. Лучше всего для этой цели использовать отвертку, только осторожно, постарайтесь не повредить саму резиновую трубку.

12.

Подключите провод центрального замка к автомобилю: минус – к корпусу, а плюсовой провод – к предохранителю, со стороны аккумуляторной батареи (обычно он первый).

13.

Проверяем работоспособность центрального замка. Подсоедините аккумулятор и проверьте устройство, при чем не только механическую его часть, но и электрическую. Ход тяг должен совершаться легко и плавно.

14.

Проверив работоспособность механизма, в обратном порядке, соберите внутреннею обшивку дверей и установите на место приборную панель.

Протягивать все провода, лучше через специальную гофрированную трубку, которая, в последствии, защитит их от перетирания.

Для максимально точной установки, тягу центрального замка можно выгибать.

В завершении хочу напомнить, что система централизованной блокировки замков – это не только удобный способ эксплуатации транспортного средства, обеспечивающий быстрое открытие/закрытие дверей, но еще и хорошая система безопасности, поэтому практически все выпускаемые сегодня машины оборудуются ею еще на заводе.

Подписывайтесь на наши ленты в

Оставить машину, только закрыв на механический замок двери, а то и вовсе открытой, то сейчас, поступив подобным образом, вы, вернувшись назад, свой автомобиль можете и не найти. Вопрос безопасного хранения машины один из самых актуальных для современных водителей. Автоинструкторы

расскажут о важной охранной системе — центральном замке.

Как ухаживать за центральным замком

Центральный замок в автомобиле – это комплект системы, обеспечивающей дополнительные удобство и безопасность, но она требует дополнительного ухода. Проблемы с замками в автомобиле обычно возникают зимой: после мойки, при плохом продувании замков в них замерзает влага и прихватит тяги.

Чтобы такого не случилось, машину необходимо продержать с включённым двигателем, периодически заставляя работать замки, примерно час. Или просто поездить по городу, пока машина не просохнет.

Больше информации об устройстве и подключении центрального замка на видео:

Подключение замка к сигнализации

Подключение к сигнализации зависит от типа устройства центрального замка авто:

• Управляется отрицательным импульсом.
• Управляется положительным импульсом.
• Управляется смешанным импульсом (практически не встречается).

От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.

Сложность состоит в поиске нужных проводов, на которых при помощи пробника определяется импульс. Для начала необходимо проверить провода, выходящие из двери. Если они найдены – дверь будет открываться или закрываться.

Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.

Еще одно возможное место расположения проводов – у двери водителя автомобиля.

Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.

Прогресс не стоит на месте, каждый день появляются новые технические решения и разработки. В мире автомобильной электроники существует уже масса приборов и устройств, которые способны облегчить жизнь водителю.

На иномарках даже старых годов можно встретить не только сигнализацию с центральным замком, но и обогреватели боковых зеркал, электрический люк, подогрев сидений и другие электронные штучки. В «Жигулях» об этом можно только мечтать, поэтому в этой статье мы расскажем как самостоятельно установить центральный замок на ВАЗ 2101-2107, который будет управляться с помощью сигнализации.

Центральный замок — система центральной блокировки замков, которая позволяет одновременно закрыть или открыть все двери автомобиля. Система может иметь дистанционное управление и относится к разряду вспомогательных систем автомобиля.

Сразу хотелось бы предупредить о том, что статья не претендует на роль лучшей инструкции или способа установки. Здесь описан личный опыт, поэтому у вас всегда есть возможность сделать что-то лучше, красивее, удобнее и так далее.

Классификация

Принципиальное отличие систем центрального управления замками дверей кроется в способе распределения сигналов:

• управление производится единым блоком (централизованное);
• каждая дверь имеет отдельные блоки управления, которые работают в паре с центральным блоком (децентрализованное).

ЦЗ является составляющей не только системы комфорта авто, но и важным элементом пассивной безопасности. Большое количество сопутствующих функций, которые стали возлагаться на систему централизированного отпирания дверей (к примеру, автоматическое открытие всех дверей в случае аварии) обусловили более частое использование систем с децентрализированным управления.

Системы, в которых весь функционал реализирует единый блок управления центральным замком, применяются лишь в бюджетных вариантах исполнения. Отошли конструкторы и от систем с вакуумным управлением. Управление сервоприводами дверей осуществлялось с помощью вакуумного замка. Внутри последнего расположен компрессор, создающий разряжение либо давление в вакуумной системе (отпирание и закрытие, соответственно). Подобные механизмы любили устанавливать на своими авто Mercedes, Volkswagen. Любая из указанных конструкций может иметь дистанционное управление (ДУ).

Устройство

Конструкция центрального замка автомобиля предполагает наличие:

• сервоприводов (моторчиков);
• главного блока управления (на авто с децентрализированным управлением дополнительных блоков для каждой двери);
• входных датчиков.

В качестве актуаторов используются обычные электрические двигатели постоянного тока. В конструкцию сервопривода входят:

Во время подачи тока вал электродвигателя через шестерню вращает зубчатое колесо. Последнее двигает шток. Демпферные наконечники смягчают удар при достижении штоком мертвых точек. Пыльник защищает шток от попадания влаги, пыли и грязи (незаменимый компонент, если двери внутри обрабатываются антикорозийкой.

Сервопривод имеет всего два положения: «вкл/выкл». Шток может быть прикреплен как к тягам (прерогатива универсальных устройств), так и крепится непосредственно к механизму запирания дверей. Внутри моноблока актуаторов может быть расположен концевик.

Именно концевые переключатели в дверях автомобиля и микропереключатели выступают в роли входных датчиков. Они контролируют положение запорного механизма. Соответствующий сигнал о положении штока поступает в главный блок управления.

Для фиксации текущего положения элементов запорного механизма (замка) используются микропереключатели. Форма кулачкового механизма, который устанавливается только в водительской двери автомобиля, определяет положение для формирования сигнала микропереключателями. Понимая, в каком состоянии находится замок, они отправляют в блок управления два типа сигналов: (Locked) «закрыто» и (Unlocked) «открыто».

Отдельные микропереключатели отвечают за контроль положения «язычка» замка. Иными словами, за закрытие самой двери. Когда дверь открыта, контакты переключателя замкнуты. Поэтому активировать ЦЗ авто невозможно. Зацепление «язычка» за ригель изменяет положение контактов.

Блок управления ЦЗ представляет из себя интегральную схему-распределитель импульсов.

Блок ЦЗ Opel в разборе

Что потребуется для установки центрального замка на 2 двери?

1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
4. Хомуты пластиковые — штук 10, можно больше, «про запас».
5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Установка и подключение центральных замков

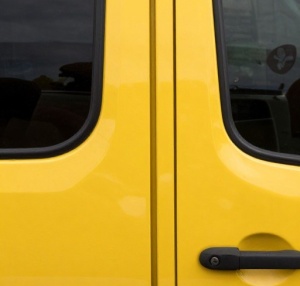

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

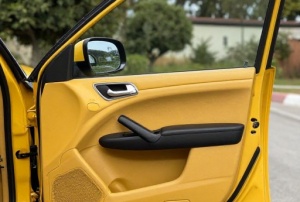

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом.

Установка центрального замка

Ну вот, место для механизма замка выбрано, можно его крепить, для этого вам понадобятся саморезы. Для корректной работы после установки следует произвести сопряжение центрального замка с тягой замка, которая отвечает за опускание-поднятие кнопки запирания двери. Для наиболее точной подгонки, тягу не возбраняется выгибать. Теперь необходимо проверить ход сопряженных деталей, он должен быть легким и плавным.

Следующим этапом установки центрального замка является проводка — протяните необходимые провода через гофрированную трубу, находящуюся между дверью и стойкой кузова, которая защищает провода от перетирания. Следуя прилагаемой инструкции, подключите провода к блоку сигнализации.

Вот практически все и готово! Теперь вам необходимо проверить работоспособность как механической, так и электрической части установленного механизма, перед этим не забудьте подсоединить аккумулятор. Убедившись, что все исправно работает, следует в обратной указанной выше последовательности восстановить обшивку и наслаждаться полученным результатом.

Центральный замок сделает вашу водительскую жизнь проще, комфортнее и безопаснее. Однако, чтобы избежать неприятностей, следует знать, что некоторые подобные приблуды оснащаются дополнительными опциями, так, например, иногда минут через 10 замок самостоятельно закрывает все двери, это хорошо, если вы забыли закрыть машину, но плохо если помимо этого оставили в салоне ключи. Порой центральный замок закрывает двери, стоит лишь водителю запустить двигатель и нажать тормоз (это в большей мере присуще автомобилям с автоматической трансмиссией).

В любом случае, чего бы новенького вы не привносили в автомобиль, будь то установка сигнализации, монтирование парктроников или прочей приятной необходимости, помните о технике безопасности, это не только добавит комфорта, но и оградит от неприятностей.
