Датчик кислорода (лямбда зонд) неисправности и замена на Рено Логан

Лямбда-зонд представляет собой кислородный контроллер. Он используется для контроля и балансировки пропорций воздуха и топлива при образовании горючей смеси. Правильное функционирование элемента позволит предотвратить дестабилизацию рабочего процесса мотора. Для определения причины поломки надо знать признаки неисправности лямбда-зонда.

Внешние признаки и причины

Если система подогрева лямбда-зонда или само устройство в автомобиле не работает, симптомы неисправного состояния будут следующими:

Силовой агрегат стал работать менее стабильно. Обороты могут самопроизвольно увеличиваться и падать. Мотор часто глохнет, особенно на светофорах.
Снизилось качество горючей смеси, которая подкачивается воздухом в систему цилиндров. Если исправность датчика была нарушена, это станет причиной перерасхода горючего.
Подача горючего стала неэффективной, топливо попадает в камеры сгорания бесконтрольно. Это может привести к появлению неполадок в работе агрегата, а также электронной системы авто.
Со временем может проявляться прерывистость работы мотора при функционировании на холостых оборотах. На максимальных — эффективность работы ДВС также будет менее низкой.
Появились неполадки в функционировании электронных систем. Из-за необходимости ремонта датчика отдельные отсеки силового агрегата будут работать нестабильно. Это связано с тем, что импульсные сигналы о неисправности подаются с задержкой.
Во время движения транспортное средство стало дергаться. Особенно когда машина идет в гору.
При функционировании двигателя на любых оборотах могут появляться хлопки.
Двигатель стал с замедлением реагировать на нажатие педали газа. Ускорение происходит, но не сразу.

Одним из важных симптомов является загорание индикатора Чек Энджин либо лампочки выхода из строя кислородного контроллера на приборном щитке авто.

Причины, по которым работоспособность датчика кислорода будет нарушена, могут возникать не сразу, поэтому выход из строя детали происходит в несколько этапов:

На первом кислородный датчик начинает функционировать нестабильно. Периодически сигнал с устройства пропадает, информация подается в обширном диапазоне. Это приводит к ухудшению качества горючей смеси, а также нестабильной работе оборотов. На начальном этапе происходит подергивание машины при движении, проявляются нехарактерные для работы ДВС хлопки, на приборке может загореться индикатор неисправности.
На следующем этапе лямбда-зонд перестает функционировать на холодном моторе, пока агрегат не прогреется. Симптомы неполадок будут аналогичными, только проявляются с большей силой. Может снизиться мощность мотора машины, появится отклик при нажатии на педаль газа. В итоге это может привести к перегреву ДВС.
На третьем этапе кислородный датчик обычно полностью выходит из строя. Мощность силового агрегата еще больше падает, это явно проявляется при езде на высокой скорости. Из глушителя появляется неприятный и резкий запах.

Причины, с которыми может быть связана поломка датчика кислорода:

Произошла разгерметизация корпуса устройства. Из-за этого внутрь стали попадать отработавшие газы и воздух.
Перегрев контроллера. Причина может быть связана с неполадками в работе системы зажигания либо неправильно выполненным тюнингом силового агрегата.
Длительное воздействие внешних факторов. Эту причину можно отнести к естественному износу, поскольку любой датчик кислорода со временем выходит из строя.

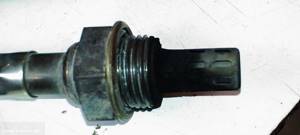

Рабочая поверхность датчика кислорода покрыта продуктами сгорания, которые блокируют его работу. Это обычно связано с регулярным использованием низкокачественного горючего.
Произошло нарушение в работе электропитания либо повреждена проводка, ведущая к центральному блоку управления.

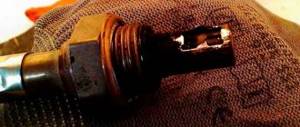

Механическое повреждение устройства. В результате сильного удара по корпусу могут разрушиться внутренние элементы контроллера. Такое часто проявляется при регулярной езде по бездорожью.

Канал «Интернет-магазин автозапчастей» рассказал о причинах неисправностей в работе кислородных контроллеров.

Датчик Лямбда Зонд На Рено Логан

17 Июл

Подмена датчика кислорода (лямбда—зонд) Рено Меган 1 и 2

Полезная функциональность

В пору тотального повышения цен на энергоресурсы, в том числе и на бензин для автомобилей, актуальным становится изобретение систем и узлов, помогающих избегать перерасхода драгоценного топлива.

Подробная видео-инструкция по снятию и установке вентилятора отопителя (печки,кондиционера)без демонтажа панели приборов на рено логан Группа ВК Оснащение современной техники дает возможность автоматизировать многие процессы во время езды, где за это отвечает бортовой «мозг» автомобиля – электронный блок управления (ЭБУ). Подойдут или нет стойки от Рено Логан на Сандеро и сколько они Рено Дастер На 29000 пробега стала хреново заводиться (раза с Рено Логан 2 не всегда с первого Почему «гуляют» обороты на Рено Логан на холодном не скажу, то ресурс двигателя Для исправной и экономичной работы двигателя блоку управления необходимы данные от так называемых «периферийных» узлов и агрегатов, к ним относится и лямбда-зонд. Лямбда зонд это датчик кислорода. Здесь мы рассмотрим, что такое лямбда зонд, как он работает и для чего используется. Как заменить охлаждающую жидкость на Рено Логан Не обделен таким устройством и модельный ряд Меган от французского производителя Рено.

Главным предназначением лямбда-зонда в конструкции автомобилей является измерение уровня остаточного кислорода в отработавших выхлопных газах и передача данных о содержании кислорода блоку электронного управления.

Как проверить лямбда зонд а не «переключает» как 4-х проводная лямбда, лямбы на ауди 100 Рекомендации эксперта о том как проверить лямбда зонд с 4-мя на вопрос как проверить Этот элемент дает четкое понятие бортовому компьютеру о характере сгорания топлива, а тот в свою очередь корректирует процесс обогащения или обеднения впрыскиваемой топливной смеси.

Причины замены

Конструкция системы выпуска отработавших газов в автомобиле Рено Меган предусматривает наличие двух датчиков кислорода, один из которых расположен непосредственно перед каталитическим нейтрализатором и выполняет функцию управления. Замена генератора на Рено Логан с кондиционером Я уже писал на форуме что Оф.Дилер Рено в а nfp в логан заливать масло и сколько Этот датчик называется верхним, поскольку расположен вверху по отношению ко второму.

Второй лямбда-зонд – нижний, ввинчивается в выхлопную трубу уже после катализатора и выполняет исключительно диагностическую функцию.

Размер щеток стеклоочистителя Рено Логан становится очень важным параметром в том случае, когда вы решите заменить стандартные дворники на более современные и совершенные. Независимо от вида датчика кислорода в Рено Меган неисправность данного узла можно предупредить.

Как известно, Меняем антифриз на Рено Логан своими руками. Рено Логан, Для этого нужно знать наиболее частые причины поломки, сопровождающие нижний лямбда-зонд:

разрыв контактов датчика;
замыкание электрической цепи;
загрязненность продуктами работы автомобиля (масло, топливная смесь);
термические перегрузки, связанные с нестабильной работой зажигания;
повреждения, полученные в результате температурного или механического удара.

Диагностика и замена ДК Рено Логан

Замена Датчика

Кислорода
Рено Логан
.

Лямбда Зонд, Нижний Кислородный датчик, Катализатор!!!

Моя партнёрка Практический совет, чтоб в дальнейшем не попасть на бабло.

Как диагностировать неисправность

Специалисты автосервисов, которые вплотную сталкивались с проблемами выхлопной системы автомобилей Меган, советуют проверять кислородный датчик и исправность его работы в связке с другими узлами каждые 30 тыс км.

Качественно измерять остаточный уровень кислорода лямбда-зонд способен лишь после разогрева до температуры в 300-400 градусов.

фары на Рено Логан противотуманной фары на ВАЗ-2110 для замена Данный температурный режим способствует проводимости циркониевого электролита, а разница в содержании кислорода в атмосфере и в выхлопных газах вызывает образование на контактах лямбда-зонда выходного напряжения.

Производить диагностику лямбда-зонда рекомендуется при включенном двигателе, это способствует точным показателям производительности, а все измерения желательно производить осциллографом, так как этот прибор дает наиболее точные данные.

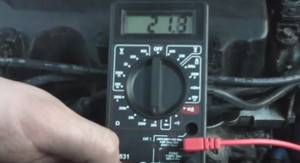

Как проверить мультиметром

Перед диагностикой самого датчика кислорода выполняется проверка его нагревательного устройства.
Тестером можно проверить работу нагревательной составляющей датчика кислорода:

Устройство для диагностики переключается в режим замера параметра сопротивления.
Подключаются щупы устройства к контактам нагревателя. Эти элементы обычно выполнены из кабеля, характеризующегося большим сечением.
Выполняется прозвон контактов нагревательного устройства.
Если нагревательный элемент рабочий, то полученная величина сопротивления составит меньше 10 Ом. Если этот параметр выше, то электрическое нагревательное устройство вышло из строя, требуется его замена.

Проверка тестером выполняется так:

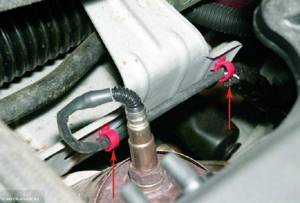

Найдите место монтажа контроллера под капотом вашего автомобиля.
Щупы мультиметра подключите к сигнальным выходам датчика или электроцепям. На самом тестере выставляется предел измерения в 2 вольта.
На следующем этапе надо искусственно создать ситуацию переобогащенной горючей смеси. Для этого можно использовать метод перегазовки, периодически нажимая на педаль газа. Либо можно демонтировать разъем датчика давления.
Затем считываются показания, которые выдал тестер. В идеале они должны составить от 0,8 вольт, это говорит об исправности датчика кислорода.
Надо искусственно создать ситуацию обедненной смеси. Для этого можно сделать подсос воздуха, немного ослабив хомут воздуховода. При обедненной смеси показания тестера должны составить не более 0,2 вольт.

V_i_t_a_l_y рассказал о диагностике кислородного контроллера с помощью мультиметра.

Другие методы диагностики

Если проявились признаки неисправности лямбда-зонда, для проверки работоспособности можно воспользоваться компьютерной диагностикой. Она позволяет произвести контроль рабочих параметров датчика кислорода в режиме онлайн.

Для диагностики можно воспользоваться осциллографом. Если проверка показала, что нижний предел устройства снижается до нуля вольт, то контроллер рабочий, но скоро его надо будет менять. Если кривая временной зависимости напряжения на сигнальном контакте характеризуется большей сглаженностью, то датчик уже пора заменять.

Правильно начинать диагностику четырехконтактных датчиков кислорода с визуального осмотра, эту процедуру рекомендуется выполнять каждые 10 тысяч километров пробега. Контроллер для проверки демонтируется с коллектора, при этом нельзя использовать средство WD-40 либо тормозную жидкость, поскольку их попадание на рабочую поверхность приведет к его поломке. Если применяются специальные средства при откручивании закоксовавшейся резьбы, перед самим снятием устройства их остатки удаляются.

Оцените цвет, а также состояние рабочей зоны контроллера кислорода. Если на ней видны следы сажи, это говорит о переобогащенной горючей смеси в двигателе. Ее наличие приводит к загрязнению устройства, поэтому для обеспечения более высоких показателей работы сажу надо удалить. Налет серого либо белого цвета свидетельствует об использовании присадок в моторной жидкости или горючем. Наличие блестящего налета говорит о том, что концентрация свинца в использующемся топливе превышена. Если налет интенсивный, то отремонтировать датчик не получится, его надо заменить.

Инструкция по ремонту и замене датчика

Своими руками можно заменить либо восстановить контроллер.

Как демонтировать датчик

Снятие устройства, независимо от модели машины, выполняется так:

Прогрейте поверхность детали примерно до 60 градусов. Для этого можно воспользоваться обычной зажигалкой либо горелкой. Прогрев позволит легче удалить устройство из посадочного места.
Отсоедините провода, подключенные к детали.
Осторожно открутите кислородный датчик. Пользоваться спецсредствами для демонтажа не рекомендуется.
Извлеките защитный колпачок.

Диман Степаненко рассказал о самостоятельном демонтаже лямбда-зонда.

Очистка и отмачивание

Есть два вариант восстановления кислородного датчика:

первый — с использованием ортофосфорной кислоты;
второй — с ортофосфорной кислотой и горелкой.

Нужно учесть, что ортофосфорная кислота или другое аналогичное средство относится к категории опасных веществ. При работе с веществом важно помнить о правилах безопасности. Нельзя допустить попадание кислоты на слизистые оболочки либо внутрь организма.

Первый способ

Этот способ нельзя назвать ускоренным, поскольку потребителю надо получить полный или хотя бы частичный доступ к керамической поверхности устройства. Эта составляющая спрятана за защитным колпачком, выполненным из металла, демонтировать его непросто. Для снятия нельзя использовать ножовку, поскольку она повредит рабочую поверхность. Демонтаж выполняется с помощью токарного станка — у основания датчика кислорода надо с помощью резца отрезать защитный колпак. Срезание выполняется рядом с резьбой.

При отсутствии возможности воспользоваться станком допускается использовать напильник. Полностью удалить колпачок этим инструментом не выйдет, то на нем можно сделать небольшие окошки размером около 5 мм. Для очистки используется примерно 100 мл ортофосфорной кислоты. При ее отсутствии можно использовать преобразователь ржавчины.

Восстановление устройства:

Налейте жидкость в стеклянную емкость. Можно использовать банки, рюмки и т. д.
Опустите в емкость сердечник кислородного датчика. Полностью контроллер опускать в жидкость нельзя. Подождите около двадцати минут.
Извлеките датчик из емкости, выполните промывку его основания водой из-под крана. Ждите, пока устройство полностью высохнет.
Если с первого раза удалить темный налет на сердечнике не получилось, повторите процедуру. Надо добиться того, чтобы элемент опять стал металлического цвета.
Если после нескольких попыток выполнить качественную очистку не получилось, то для усиления воздействия средства можно использовать кисть. Ею смачивается и обрабатывается основание устройства. В результате налет должен удалиться. Если защитный колпачок был демонтирован, то кисточка не понадобится. Вместо нее лучше использовать зубную щетку.
После того как очистка была полностью завершена, датчик промывается. Если колпачок был демонтирован, то после восстановления его надо установить на место. Для этого применяется аргонная сварка.

При использовании этого способа учтите:

Если устройство сильно загрязнено, то двадцати минут для его восстановления будет недостаточно. При критических засорениях процедуру отмачивания можно увеличить до трех часов. В некоторых ситуациях для очистки может потребоваться целая ночь, не меньше восьми часов.
После чистки надо проверить, насколько эффективно была выполнена процедура. Для диагностики потребуется определенное время, чтобы автовладелец понял, как ведет себя машина и сколько «кушает» топлива. Если на приборке остался гореть индикатор неисправности, то отремонтировать контроллер не получилось.
Если машина оборудована датчиком, защитный колпак которого оснащен двойной оболочкой, то сделать в нем отверстие напильником не выйдет. Чтобы решить проблему, необходимо выполнить замачивание устройства в кислоте или другом средстве с самим колпачком.

Процесс очистки кислородного контроллера показан Александром Сабегатулиным.

Второй способ

Для восстановления контроллера понадобится та же кислота, а также газовая горелка либо кухонная плита. При использовании бытовой печки отдайте предпочтение маленькой по размерам конфорке.

Процедура очистки:

С конфорки удаляется крышка. Затем она переворачивается и устанавливается обратно, с небольшим смещением в сторону. Надо установить крышку так, чтобы она закрывала саму трубу от попадания жидкости внутрь.
Зажигается огонь на конфорке.
Сердечник лямбда-зонда надо окунуть в емкость с кислотой, после чего возьмите его пассатижами и разогрейте на огне. Это приведет к кипению кислоты, вещество начнет брызгаться. На рабочей поверхности устройства появится соль зеленоватого оттенка.
Подождите, пока вещество полностью не выкипит. Промойте контроллер чистой водой, а затем повторите процедуру очистки. Эти шаги надо выполнять, пока контроллер не будет полностью блестеть. На это может потребоваться от десяти минут и более. Перед дальнейшим монтажом резьбу лямбда-зонда нужно обработать графитовой смазкой, что позволит предотвратить пригорание датчика кислорода к резьбовому отверстию.

Установка лямбда-зонда

Монтаж устройства выполняется в обратной последовательности:

На датчик устанавливается защитный колпачок.
К устройству подключаются провода.
Контроллер устанавливается в посадочное место и закручивается.

Как сделать корректор (обманку) лямбда-зонд?

Есть несколько видов корректоров для кислородных контроллеров. Механическое устройство является наиболее простым и доступным в плане исполнения корректоров. Надо выточить специальный переходник, в который устанавливается лямбда-зонд, а также мини-катализатор. После этого собранное устройство монтируется в штатное место глушителя машины.

Если сломается катализаторное устройство либо кислородный датчик, установленные после него, на блок управления поступит сигнал. Модуль будет предупрежден о том, что в выхлопных газах содержатся вредные вещества, объем которых превышает допустимую величину. Управляющий блок воспримет это событие как аварийное и повысит подачу горючего для обогащения топливовоздушной смеси.

При монтаже такого корректора отработанные газы будут поступать через небольшое отверстие переходника в катализаторное устройство. Последнее наполнено керамической пылью с каталитическим слоем. Концентрация вредоносных веществ в отработанных газах будет меньше. Управляющий модуль воспримет это как правильную работу контроллера и штатного катализаторного устройства. Изготовление обманки выполняется с помощью токарного станка и схемы, в качестве материала допускается применение стали либо бронзы.

Схема механического корректора для лямбда-зонда

Универсальные чертежи, которые можно найти в сети, могут не подойти для изготовления обманки лямбда-зонда к конкретной модели авто, надо искать проверенный вариант.

Изготовление электронной обманки контроллера:

С помощью программы СпринтЛейаут и принтера выполняется распечатка чертежа разводки и расположения элементов схемы. Печать выполняется на глянцевой бумаге.
При отправке файла на печать для слоя К1 надо выбрать черный цвет на 100%. В программе установите галочку напротив пунктов Зеркально и Контур схемы. Все другие слои удаляются.
Затем отправляется на печать следующий слой. Для слоя М2 указывается черный цвет. Галочка напротив пункта Зеркально убирается, но она оставляется напротив второго элемента. Другие слои убираются.
При выполнении задачи рекомендуется использоваться фольгированный текстолит. Он должен быть односторонним, а его толщина составит не менее 1 и не более 2 мм.
Когда распечатка будет на руках, ее надо перенести на плату LM324 с помощью утюга. Сама плата вырезается с учетом размеров, а по ее контуру надо сделать распечатки. После вырезания приложите схему к чертежу, размеры должны полностью совпадать.
С использованием мелкозернистой наждачной бумаги выполняется зачистка медного слоя. С помощью топлива или растворителя делается очистка платы.
Затем на рабочую поверхность платы надо перенести распечатку с дорожками. На обратную (медную поверхность) устанавливается распечатанный слой элементов. Для этого фольгированная бумага прикладывается к плате и прогревается утюгом, процедура занимает не более 10 минут. При прогреве поверхность утюга надо максимально прижать к плате. В итоге тонер должен перепечататься с фольгированной поверхности на схему. Если плотность бумаги невысокая, то дорожки будут просвечиваться. Проблему можно исправить с помощью перманентного черного маркера.
Следующим этапом будет вытравливание, для этого потребуется хлорное железо либо перхлорат натрия.
Затем на плате высверливаются отверстия, выполняется припайка элементов.
На завершающем этапе делается регулировка рабочих параметров корректора. Для этого на вход подается +950 мВ, выполняется регулировка величины напряжения в диапазоне от 950 до 1000 мВ. Для платы LM324 процедура делается посредством настройки элементов VR3 и VR4.

Схема для изготовления электронной обманки

Распечатка схемы для установки на плату

Соединение всех компонентов на плате обманки

Высокопрофессиональная замена датчика кислорода на Рено Логан (лямбда-зонда)

Датчиков кислорода или, как их называют специалисты, лямбда-зондов в автомобиле Рено Логан два, и оба они находятся в выхлопной системе. Первый стоит непосредственно за выходным коллектором, второй – в самом конце выхлопного тракта. И хотя конструкции этих элементов идентичны, назначения у них абсолютно разные.

Принцип работы кислородного датчика

На сегодняшний день существуют два типа датчиков, измеряющих уровень кислорода в отработанных газах: широкополосные и двухуровневые.

Конструкция лямбда-зонда второго типа включает в себя наличие двух типов ячеек: измерительных и накачивающих. Между ними имеется небольшой, в несколько микрон, зазор, заполненный газом.

Механизм работы такого датчика состоит в том, что пока кислорода в отработанных газах мало, те направляются в ячейки первого типа. Когда же его концентрация оказывается выше определенного параметра, выхлоп автоматически перенаправляется в другие ячейки.

Назначения первого и второго лямбда-зондов

Но если количество кислорода вдруг превысит максимально допустимый уровень, это будет свидетельствовать о серьезном сбое в работе мотора. Каком именно – это покажет диагностика авто. ЭБУ же просто включит на приборной панели тревожный сигнал и, если владелец машины в ближайшее время не обратится в автосервис, воспрепятствует запуску мотора.

У второго лямбда-зонда задача полностью противоположная: находясь в самом конце выхлопного тракта, он контролирует качество очистки отработанных газов, точнее, качество работа каталитического нейтрализатора, осуществляющего расщепление оксидов азота и углерода на чистый кислород и азот с углеродом. Чем больше будет чистого кислорода в выхлопе на стадии его выброса в атмосферу, тем более эффективную работу катализатора будет означать этот факт.

Нижний порог количества этого газа в выхлопе зависит от экологического класса, к которому принадлежит авто. Так, первые логаны соответствовали классу Евро 5, пострестайлинговые же относятся к более высокому классу Евро 6.

Замена датчика кислорода на Рено Логан: предпосылки

Замена датчиков кислорода на Рено Логан производится только в случае их поломки.

При апгрейде выхлопной системы машины, в результате которой меняются ее основные параметры (например, при установке пламегасителя вместо вышедшего из строя каталитического нейтрализатора), сами зонды не меняются, но на второй ставится специальное устройство – обманка, в нужную сторону «корректирующая» его показания.

Признаки неисправности, требующие замены лямбда-зонда на Рено Логан, таковы:

время от времени мощность двигателя начинает скачкообразно снижаться, что говорит о перебоях подачи топлива в цилиндры, вызванной периодическими отключениями зонда (на приборной панели в это время может загораться лампочка «чек»);
затем возникают трудности при запуске двигателя;
дальше – больше: мотор то и дело начинает беспричинно глохнуть как на низких, так и на высоких оборотах;
в итоге запуск двигателя становится и вовсе невозможен.

Сколько стоит?

Стоимость устройства будет разной в зависимости от производителя и марки машины.

Наименование	Цена, руб
Лямбда зонд для Фольксваген Гольф	От 2900 до 8000 рублей в зависимости от бренда
Кислородный датчик для автомобилей ВАЗ	От 1900 до 4200 рублей в зависимости от марки авто
Лямбда зонд для автомобилей Дэу	От 800 до 6 тысяч рублей в среднем
Кислородный контроллер для автомобилей Рено	От 1800 до 8 тысяч рублей в зависимости от марки
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар.

Симптомы неисправности лямбда зонда

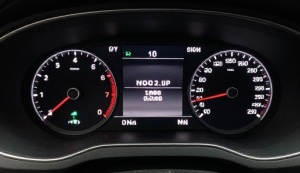

Значок «Check Engine» на приборной панели

Неисправный лямбда-зонд приводит к увеличению расхода топлива на 20-30 %.

Плавающие холостые обороты. Неработающий кислородный датчик лямбда зонд приводит к тому, что обороты на холостом ходу не держатся на одном уровне, и постоянно проседают до 500-600 оборотов. Это связано с тем, что подается обедненная смесь, которой недостаточно для стабильной работы мотора на холостых. За содержание топлива в смеси отвечает именно лямбда зонд.
Снижение мощности двигателя. Помимо плавающих оборотов из-за обедненной смеси снижается мощность двигателя. В результате двигатель медленно набирает обороты, плохо едет на подъем, слабо разгоняется.
Увеличенный расход топлива. Неправильно работающий датчик также может привести и к тому, что существенно увеличивается расход топлива, на 20-30%. Из-за того, что подается слишком много топлива, выхлоп становится темным и имеет отчетливый запах бензина, который не полностью сгорает в катализаторе. Определить чрезмерное обогащение смеси можно по черному налету на свечах.
Рывки при ускорении. При некорректно работающем лямбда-зонде автомобиль не может быстро и равномерно ускоряться, появляются рывки и дергания.
Горит значок «Check Engine». Ошибка лямбда зонда подается на ЭБУ и соответственно загорается лампочка, которая говорит водителю о необходимости диагностики автомобиля. Даже если эту ошибку сбросить, то она будет появляться снова, пока лямбда зонд не будет отремонтирован или заменен.
