Строение, обслуживание, замена и ремонт рулевой колонки в автомобиле ВАЗ 2106


Рулевая колонка ВАЗ 2106 и признаки ее поломки

«Шестерка» может выглядеть стильно

Рулевое управление присутствовало во всех автомобилях: начиная с самого первого и заканчивая новейшими моделями, купить которые могут позволить себе далеко не все. Эта часть машины не должна меняться, так как от нее зависит безопасность. В конструкцию управления запрещено вносить какие-либо изменения. Популярна вазовская классика — это заднеприводные автомобили, имеющие редуктор червячного типа. Но рулевая колонка ВАЗ 2106 отличается от той, которая устанавливается на модель 2107.

Последняя немного длиннее несмотря на то, что их схема практически одинакова. На модели ВАЗ 2107 установлен травмобезопасный вал, который при лобовом столкновении складывается и не может нанести ран водителю. В ВАЗ 2106 такой системы нет, вал цельный и не содержит в себе шарниры. Случаются и проблемы с редуктором, которые можно решить простой регулировкой рулевой колонки. Но есть у механизма и «неизлечимые болезни», при которых оказывается проще купить новый руль и установить его на место старого.

Вернуться к оглавлению

Рулевое управление ВАЗ 2106

Реечное рулевое управление

Основная задача колонки — это передать вращательное движение, совершаемое рулем, на передние колеса. У всех автомобилей классической серии установлены практически идентичные механизмы. Так, для ВАЗ 2106 идеально подходит редуктор от ВАЗ 2101. Он крепится к кузову тремя болтами. В верхней его крышке находится болт, с помощью которого проводится регулировка рулевой колонки ВАЗ в случае появления большого люфта руля.

Между рулем и редуктором размещается вал из цельного куска металла. Крепится он при помощи шлицов. Причем со стороны руля на валу находятся наружные шлицы, а с другой стороны — внутренние. Если проводится замена рулевой колонки на автомобиле ВАЗ 2106, то можно слегка модернизировать систему, установив вал с двумя карданами, которые необходимы для повышения безопасности. На таком вале имеются игольчатые подшипники, благодаря которым руль будет не таким тугим.

Если проводится регулировка рулевой колонки ВАЗ, то никаких лишних манипуляций совершать не нужно. Другое дело — замена рулевых тяг, которых на ВАЗ 2106 три: две крайние и одна средняя. Чаще всего выходят из строя крайние. Их ремонт невозможен, допускается лишь замена наконечников.

После ремонта рулевой колонки обязательно сделайте сход-развал. Установить колеса под правильным углом в условиях гаража сложно, желательно проводить регулировку на специальном стенде.

Вернуться к оглавлению

Неисправности колонки и ее замена

Ремонт рулевого управления «шестерки»

Основа рулевой колонки — это редуктор с двумя шестернями, одна из которых червячного типа. Почувствовать неисправность рулевого управления можно на самой ранней стадии, поэтому главное — это не пропустить первый «звоночек» и провести ремонт вовремя.

Основные признаки поломки.

  1. Скрипы непосредственно в колонке, вызванные чрезмерным износом различных элементов, а также неисправностью подрулевых выключателей.
  2. Наличие люфтов — самый опасный признак. Причем люфт может быть двух типов — осевой и продольный. Первый говорит о неисправности редуктора или соединения на шлицах, второй — о чрезмерном износе кронштейна.

Первым делом стоит проверить затяжку всех резьбовых соединений. Если долгое время эксплуатировать автомобиль ВАЗ 2106 с изношенными шлицами на валу, это приведет к свободному проворачиванию руля. Со временем шлицы попросту стираются. Причем прийти в негодность могут шлицы на рулевом редукторе, а его цена довольно высокая, и никакая регулировка рулевой колонки ВАЗ не сможет помочь.

Если присутствует осевой люфт, его можно немного уменьшить. Несложная регулировка рулевой колонки ВАЗ позволит сделать это за несколько минут. Для работы потребуются плоская отвертка и ключ на 19, которым нужно ослабить гайку на верхней крышке редуктора. Нужно взять в помощь напарника, который будет вращать руль в разные стороны. Поворачивать рулевое колесо следует не более чем на 20-30° в каждую сторону. Это позволит отверткой прокрутить регулировочный винт, при закручивании которого люфт уменьшится. Когда он достигнет минимального значения, необходимо затянуть гайку.

Немного сложнее окажется ремонт, связанный с заменой редуктора. Для этого придется в целях безопасности отключать аккумулятор. Затем нужно ослабить болт на шлицевом соединении вала и редуктора. Левая сторона ВАЗ 2106 поднимается на домкрате и устанавливается на надежную опору, колесо снимается. При помощи съемника рулевых наконечников с редуктора снимаются две тяги.

Используя ключи на 17, выкручивают три гайки от болтов крепления редуктора к кузову. Далее проводится ремонт или замена, если регулировка рулевой колонки ВАЗ невозможна. При установке новой колонки необходимо надежно затягивать все резьбовые соединения, а после окончательной сборки провести регулировку развала и схождения колес автомобиля ВАЗ 2106.

Снимать рычаг с редуктора нежелательно. Во-первых, его очень сложно демонтировать, потратите немало времени и сил. Во-вторых, любая регулируемая колонка продается вместе с этим рычагом, он идет в комплекте с редуктором. Затяжка проводится гайкой, которую сложно выкрутить. Все это сделано в целях повышения безопасности.

expertvaz.ru

Рулевое управление ВАЗ 2106

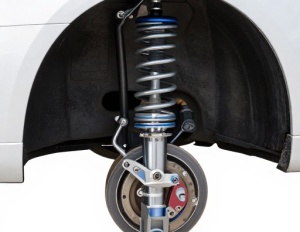

Рулевое реечное управление
Реечное рулевое управление

Основная задача колонки — это передать вращательное движение, совершаемое рулем, на передние колеса. У всех автомобилей классической серии установлены практически идентичные механизмы. Так, для ВАЗ 2106 идеально подходит редуктор от ВАЗ 2101. Он крепится к кузову тремя болтами. В верхней его крышке находится болт, с помощью которого проводится регулировка рулевой колонки ВАЗ в случае появления большого люфта руля.

Между рулем и редуктором размещается вал из цельного куска металла. Крепится он при помощи шлицов. Причем со стороны руля на валу находятся наружные шлицы, а с другой стороны — внутренние. Если проводится замена рулевой колонки на автомобиле ВАЗ 2106, то можно слегка модернизировать систему, установив вал с двумя карданами, которые необходимы для повышения безопасности. На таком вале имеются игольчатые подшипники, благодаря которым руль будет не таким тугим.

Если проводится регулировка рулевой колонки ВАЗ, то никаких лишних манипуляций совершать не нужно. Другое дело — замена рулевых тяг, которых на ВАЗ 2106 три: две крайние и одна средняя. Чаще всего выходят из строя крайние. Их ремонт невозможен, допускается лишь замена наконечников.

После ремонта рулевой колонки обязательно сделайте сход-развал. Установить колеса под правильным углом в условиях гаража сложно, желательно проводить регулировку на специальном стенде.

Рулевая колонка ВАЗ 2106 — изучаем деталь

Общеизвестно, что рулевая колонка ВАЗ 2106, как и других колесных транспортных средств, считается одним из основных узлов, отвечающих за безопасное вождение автомобиля. Штатная рулевая колонка, цена которой приемлема для российских автолюбителей, весьма долговечна, надежна и проста. Эти качества придают данному механизму способность к долговременной эксплуатации в различных метеорологических условиях. Поэтому стоимость рулевой колонки сопоставима с той степенью реальной угрозы для жизни, которая возникает в случае эксплуатации дефектного изделия.

В то же время, рулевая колонка ВАЗ 2106, фото которой размещено на нашем интернет-ресурсе, как и любой механический узел, подлежит износу и требует своевременного ухода, а в некоторых случаях – и проведения ремонта, иначе водителей таких транспортных средств ждут неприятные последствия.

В ВАЗ шестой модели устройство рулевой колонки аналогично множеству других транспортных средств. Назначение этого узла управления автомобилем – трансляция мышечных усилий водителя, вращающего руль, на вал рулевой колонки червячного типа с последующей передачей усилия вращения на колесную пару. Непосредственно рулевая колонка крепится к кузовной части автомобиля тремя мощными болтовыми соединениями с использованием особого элемента крепежа и имеет жесткое сочленение с механизмом руля.

В крышке сверху размещается установочный болт, которым осуществляется регулировка рулевой колонки при необходимости. Такая надобность возникает в случае обнаружения повышенного люфта рулевой колонки, которая в своей проекции представляет вал из цельной металлической трубы, оборудованный в навершии шлицами и внешним резьбовым соединением для крепежа руля, а также шлицами изнутри для крепежа червячного вала в верхней позиции.

С учетом упрощенной схемы устройства рулевой колонки ВАЗ 2106 дефекты такого узла немногочисленны. В такой ситуации главное – в прямом смысле прислушиваться к работе колонки рулевого механизма, к тем звукам, которые она издает в ходе эксплуатации. Большое значение имеет своевременная диагностика и регулировка рулевой колонки, которую можно провести без привлечения специалистов-авторемонтников.

К типовым дефектам рулевой колонки относятся:

  • поскрипывания в рулевой колонке, вызванные повышенным износом компонентов, временными изменениями облицовки, дефектами элементов системы переключателя, расположенного под рулем;
  • люфт в рулевой колонке, который расценивается, как более серьезный признак неисправности механизма руля. Такой люфт рулевой колонки в итоге приводит к повышенному износу компонентов или их провисанию. В то же время люфт рулевой колонки по проекции оси изделия свидетельствует об ослабление соединений шлицов, что может спровоцировать ситуацию, когда шлицы начнут стираться.

Для устранения недостатков в функционале колонки руля при ремонте необходимо использовать ремкомплект рулевой колонки, с помощью которого можно устранить возникшие неисправности.

Необходимость в замене рулевой колонки возникает в случае истирания шлицов в соединительной паре, а реставрации данное соединение не подлежит. Для этого требуется демонтировать данный механизм. Для этой цели необходимо провести разборку рулевой колонки «шохи», которая под силу даже начинающим автомобилистам. Процедура снятия рулевой колонки технологически не представляет особой сложности, однако превентивные мероприятия занимают большой объем времени.

Информация для автолюбителей: при проведении замены рулевой колонки «шестерки» допускается небольшая модернизация этого узла. Возможна установка колонки руля от ВАЗ 2107, конструкция которой усложнена двумя небольшими карданными валами, увеличивающими степень безопасности механизма. Кроме того, дополнительное оснащение системы подшипниками игольчатого типа позволит прикладывать к вращению рулевого колеса значительно меньших усилий.

Требуемая замена рулевой колонки производится в такой последовательности:

  1. Обесточиваем АКБ и аккуратно снимаем ее с автомобиля и откладываем в сторону, чтобы не мешала работе.
  2. Демонтируем рулевое колесо и защитное покрытие вала рулевой колонки.
  3. Отключаем комплекс управления подрулевого назначения и выключатель зажигания.
  4. Демонтируем крепеж кронштейна, причем возможен такой вариант, что отдельные компоненты крепежа придется снимать с помощью дрели.
  5. Отвинчиваем болт-стяжку соединения шлицов с механизмом руля.
  6. Демонтируем уплотнительное крепление вала рулевой колонки, и он вытаскивается в салонное помещение.

Дополнительная информация: окончив ремонт рулевой колонки, необходимо для восстановления требуемых кондиций ходовой части произвести корректировку схода-развала колесной пары. Произвести установку колесной пары под оптимальным углом самостоятельно практически невозможно без специальной регулировочной техники и стендов.

Важно: длительная эксплуатация «шестерки» со шлицевыми соединениями, подвергшиеся повышенному износу, в итоге может создать аварийную ситуацию, опасную для здоровья и жизни водителя и пассажиров. Возможно полное бесконтрольное проворачивание рулевого колеса, и произойти это может на большой скорости. Это очень опасно для жизни!

avtovx.ru

Устройство рулевой колонки

В ВАЗ шестой модели устройство рулевой колонки аналогично множеству других транспортных средств. Назначение этого узла управления автомобилем – трансляция мышечных усилий водителя, вращающего руль, на вал рулевой колонки червячного типа с последующей передачей усилия вращения на колесную пару. Непосредственно рулевая колонка крепится к кузовной части автомобиля тремя мощными болтовыми соединениями с использованием особого элемента крепежа и имеет жесткое сочленение с механизмом руля.

В крышке сверху размещается установочный болт, которым осуществляется регулировка рулевой колонки при необходимости. Такая надобность возникает в случае обнаружения повышенного люфта рулевой колонки, которая в своей проекции представляет вал из цельной металлической трубы, оборудованный в навершии шлицами и внешним резьбовым соединением для крепежа руля, а также шлицами изнутри для крепежа червячного вала в верхней позиции.

С учетом упрощенной схемы устройства рулевой колонки ВАЗ 2106 дефекты такого узла немногочисленны. В такой ситуации главное – в прямом смысле прислушиваться к работе колонки рулевого механизма, к тем звукам, которые она издает в ходе эксплуатации. Большое значение имеет своевременная диагностика и регулировка рулевой колонки, которую можно провести без привлечения специалистов-авторемонтников.

К типовым дефектам рулевой колонки относятся:

  • поскрипывания в рулевой колонке, вызванные повышенным износом компонентов, временными изменениями облицовки, дефектами элементов системы переключателя, расположенного под рулем;
  • люфт в рулевой колонке, который расценивается, как более серьезный признак неисправности механизма руля. Такой люфт рулевой колонки в итоге приводит к повышенному износу компонентов или их провисанию. В то же время люфт рулевой колонки по проекции оси изделия свидетельствует об ослабление соединений шлицов, что может спровоцировать ситуацию, когда шлицы начнут стираться.

Для устранения недостатков в функционале колонки руля при ремонте необходимо использовать ремкомплект рулевой колонки, с помощью которого можно устранить возникшие неисправности.

Замена рулевой колонки Ваз 2106, как поменять рулевую колонку ваз

Не секрет, что от исправности рулевой системы зависит не только управляемость и устойчивость автомобиля, но и безопасность людей, которые в нем находятся. При появлении первых же подозрений на поломку, вы должны в сжатые сроки диагностировать и устранить проблему.Но как правильно действовать? На самом деле все просто – достаточно знать конструктивные особенности узла, возможные неисправности и методы их устранения. И в этой статье мы остановимся на одном из самых важных элементов системы – рулевой колонке.

Назначение, устройство и особенности

Рулевая колонка – это связующее звено между рулем в салоне и колесами автомобиля. Ее задача – передача команд от водителя, вращающего «баранку», к червяку рулевого механизма. Многие автолюбители недооценивают важность этого узла. А зря. Игнорирование незначительных на первый взгляд проблем может привести к разрушению механических элементов и, как следствие, потере управляемости автомобиля. Страшно представить, чем это может закончиться при движении по скоростной трассе.

Из конструктивных элементов колонки стоит выделить сам вал (по сути, ту же рулевую колонку), кронштейн, на который крепится руль, подшипник, крестовину (есть у некоторых моделей) и руль.Учтите, что даже в классических моделях продукции АвтоВАЗ конструктивно рулевые колонки могут различаться. К примеру, в «шестерке» – это цельный вал, полностью изготовленный из металла. Сверху находится шлицевое соединение и специальная резьба для монтажа руля. С другой стороны колонки находится внутреннее соединение, предназначенное для крепежа к червячному механизму.В той же «семерке» конструкция механизма более замудреная. В ее составе предусмотрено пара небольших шарниров, которые обеспечивают складывание рулевой колонки при мощном фронтальном ударе. Благодаря этому свойству, данный вид конструкции получил название «травмобезопасный».

Признаки и причины выхода из строя

Признаки неисправности рулевой колонки следующие:1. Появление стука в рейке. Если ничего не предпринимать, звук будет усиливаться (особенно при частых поездках по неровной дороге). Со временем появится сильная отдача в руль, что само по себе очень опасно. Чем дольше игнорировать проблему, тем хуже будет управляемость, и тем больше вероятность полного выхода узла из строя.2. Возникновение люфта. Появление люфта в оси часто вызвано разбалтыванием шлицевых соединений, а в плоскости – проблемами с элементами кронштейна (здесь также возможен износ или послабление конструкции).3. К появлению скрипа в рулевой колонке часто приводит искривление облицовочных панелей или обшивки, выход из строя блока подрулевого переключателя.При качественном монтаже и своевременном уходе рулевая колонка может прослужить очень долго. Но большинство автолюбителей даже не заглядываются под машину. При такой эксплуатации уже через несколько тысяч километров возможно послабление гаек и болтов, появление люфта и истирание шлицов. Со временем узел и вовсе приходит в негодность.

Особенности замены

Хотелось бы отметить, что замена рулевой колонки – это весьма сложный процесс, который потребует от вас определенной выдержки и знаний. Но вооружившись необходимым инструментом и советами из статьи, вы обязательно справитесь с задачей. В качестве «подопытного» используем один из самых популярных отечественных автомобилей – ВАЗ-2106.

Итак, приступим:1. Загоняйте автомобиль на яму или эстакаду. Если такой возможности нет, поднимите одну из сторон с помощью домкрата и зафиксируйте с помощью деревянной подставки.2. Подготовьте необходимый инструмент. Вам понадобится ключ с головкой на «30» и на «17», вороток (важно, чтобы он был длинным и мощным), молоток, монтировка, рукоятка с трещоткой и один рожковый ключ на «17».3. Сразу отыщите рулевую колонку – у «шестерки» она находится в левом нижнем углу.4. Снимайте рулевой вал (без этого дальнейшие работы будут невозможны).5. Откручивайте гайку, прижимающую колонку к рулевым тягам. Вот здесь могут быть большие проблемы. Чтобы упростить себе задачу, хорошенько обработайте резьбу WD-40 и запаситесь длинным рычагом (два мощных воротка будут в самый раз). Будьте готовы прикладывать очень большое усилие.

Некоторые автолюбители вообще не откручивают эту гайку – просто демонтируют колонку и рулевые наконечники в сборе (здесь все зависит от ваших задач). Если же вы все-таки решились открутить гайку, то будьте готовы еще к одной весьма неприятной работе – сбиванию колонки со шлицов.6. Откручивайте болты, крепящие колонку и лонжерон. Получить к ним доступ – весьма сложная задача, поэтому снимите переднее левое колесо (работать будет много проще).7. Берите вороток на «17» и поочередно откручивайте три фиксирующих болта. Во избежание прокручивания с другой стороны придерживайте гайку рожковым ключом. Учтите, что места там очень мало, поэтому ключ придется наставлять и держать с торца.8. Как только вам удалось подорвать все болты с «насиженных» позиций, заканчивайте работу с помощью более удобной трещотки.9. После снятия всех болтов снимайте колонку. И вот здесь «всплывает» нюанс, которые мы рассматривали в пункте 5. В случае отсоединения наконечников можно смело снимать узел. Вы решились на выкручивание большой гайки? — Тогда придется дополнительно потрудиться и сбить ее со шлицов.

10. Теперь устанавливайте новую рулевую рейку и собирайте узел в обратной последовательности.

В принципе, при наличии под рукой необходимых инструментов и минимальном техническом таланте с этой работой можно справиться за 1-2 часа при неторопливом темпе и с перекурами.

Вывод

Хороший водитель никогда не запустит неисправность и обнаружит дефект еще на ранней стадии. Действуйте по этому принципу и вы. При появлении первых же подозрений на выход из строя колодки произведите осмотр, а при необходимости замените этот узел. Зачем подвергать опасности себя и своих близких, если можно потратить всего 1-2 часа личного времени, решить проблему и спокойно отправляться в путешествие. Удачи.

ru.megasos.com

Снятие и установка рулевого вала Ваз 2106 Жигули

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г.в.
  3. Снятие и установка рулевого вала
ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓

1. Общие сведения

1.0 Общие сведения 1.1 Техника безопасности

2. Диагностика неисправностей

2.0 Диагностика неисправностей 2.1 агностика неисправностей двигателя и его систем 2.2 Диагностика неисправностей сцепления 2.3 агностика неисправностей коробки передач 2.4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы 2.5 Диагностика неисправностей кузова 2.6. Диагностика неисправностей электрооборудования

3. Двигатель

3.0 Двигатель 3.1 Головка цилиндров и механизм газораспределения 3.2 Система смазки 3.3 Замена масла 3.4 Замена успокоителя цепи привода распределительного вала 3.5 Замена распределительного вала и рычагов клапанов 3.6 Замена маслоотражательных колпачков механизма газораспределения 3.7 Замена прокладок впускного и выпускного коллекторов 3.8 Замена прокладки головки блока цилиндров 3.9 Разборка головки блока цилиндров, притирка клапанов

4. Система питания двигателя

4.0 Система питания двигателя 4.1 Замена фильтрующего элемента воздушного фильтра 4.2 Замена топливного насоса 4.3 Ремонт топливного насоса 4.4 Замена топливного бака и крышки его лючка

5. Карбюратор

5.0 Общие сведения про карбюратор 5.1 Очистка топливного фильтра 5.2 Замена электромагнитного клапана системы холостого хода 5.3. Регулировка карбюратора 5.4 Замена карбюратора 5.5. Ремонт карбюратора

6. Система охлаждения двигателя

6.0 Система охлаждения двигателя 6.1 Замена охлаждающей жидкости 6.2 Замена насоса охлаждающей жидкости 6.3. Замена термостата 6.4 Замена радиатора двигателя

7. Система выпуска отработавших газов

7.0 Система выпуска отработавших газов 7.1 Замена деталей системы выпуска

8. Сцепление

8.0 Сцепление 8.1 Замена жидкости и прокачка гидропривода сцепления 8.2 Регулировка привода 8.3 Замена главного цилиндра сцепления 8.4 Ремонт главного цилиндра сцепления 8.5 Замена рабочего цилиндра сцепления 8.6 Замена нажимного диска в сборе и подшипника выключения сцепления

9. Коробка передач

9.0 Коробка передач 9.1 Проверка уровня и замена масла в коробке передач 9.2 Замена выключателя света заднего хода 9.3 Замена манжеты вторичного вала 9.4 Замена коробки передач 9.5 Ремонт коробки передач 9.6 Замена привода спидометра 9.7 Особенности ремонта пятиступенчатой коробки передач

10. Карданная передача

10.0 Карданная передача 10.1. Техническое обслуживание 10.2. Замена карданной передачи

11. Задний мост

11.0 Задний мост 11.1 Проверка исправности заднего моста 11.2 Замена масла 11.3 Замена полуоси и ее манжеты 11.4 Снятие и установка заднего моста 11.5 Замена манжеты ведущей шестерни 11.6 Замена редуктора 11.7 Ремонт редуктора

12. Передняя подвеска

12.0 Передняя подвеска 12.1. Техническое обслуживание 12.2 Замена подшипников и манжеты ступицы 12.3 Замена подушек и штанги стабилизатора 12.4 Замена шаровых опор 12.5 Замена амортизаторов 12.6 Замена пружин 12.7 Замена верхних рычагов и их резинометаллических шарниров 12.8 Замена резинометаллических шарниров нижних рычагов на автомобиле 12.9 Замена нижних рычагов 12.12. Регулировка углов установки колес

13. Задняя подвеска

13.0 Задняя подвеска 13.1 Проверка технического состояния 13.2. Замена деталей задней подвески

14. Рулевое управление

14.0 Рулевое управление 14.1 Доливка масла 14.2 Проверка состояния рулевого управления 14.3 Регулировка зацепления редуктора 14.4 Замена рулевых тяг 14.5 Замена и ремонт маятникового рычага 14.6 Снятие и установка рулевого колеса 14.7 Снятие и установка рулевого вала 14.8 Снятие и установка рулевого механизма 14.9 Снятие сошки

15. Тормозная система

15.0 Тормозная система 15.1 Проверка состояния гидропривода 15.2 Проверка вакуумного усилителя тормозов 15.3 Проверка работоспособности регулятора давления 15.4 Замена тормозной жидкости и прокачка тормозной системы 15.5 Замена тормозных колодок передних колес 15.6 Замена тормозных колодок задних колес 15.7 Замена суппорта тормоза переднего колеса 15.8 Замена тормозных цилиндров передних колес 15.9 Ремонт тормозных цилиндров передних колес

16. Общие сведения

16.0 Общие сведения 16.1. Проверка электрических цепей 16.2 Блоки предохранителей 16.3 Замена предохранителей 16.4 Замена основного и дополнительного блоков предохранителей 16.5. Замена реле 16.6 Замена выключателя зажигания 16.7 Замена контактной части выключателя зажигания 16.8 Аккумуляторная батарея 16.9. Генератор 16.10. Стартер 16.11. Система зажигания 16.12. Освещение, световая и звуковая сигнализации 16.13. Очиститель и омыватель ветрового стекла 16.14. Ремонт электродвигателя отопителя 16.15. Контрольные приборы

17. Кузов

17.0 Кузов 17.1 Замена переднего бампера 17.2 Замена решетки радиатора 17.3 Замена замка капота 17.4 Замена капота 17.5 Замена ветрового стекла 17.6 Замена внутреннего зеркала заднего вида 17.7 Замена солнцезащитного козырька 17.8 Замена накладки потолка 17.9 Замена потолочного поручня

18. Система отопления и вентиляции

18.0 Система отопления и вентиляции 18.1 Замена электровентилятора отопителя 18.2 Замена радиатора отопителя 18.3 Замена кожуха радиатора 18.4 Замена крана отопителя

19. Уход за кузовом автомобиля

19.0 Уход за кузовом автомобиля 19.1 Мойка автомобиля 19.2 Сохранение и защита лакокрасочного покрытия

20. Приложения

20.0 Приложения 20.1 Инструмент, применяемый помимо штатного набора 20.2 Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг. 20.4 Моменты затяжки резьбовых соединений 20.5 Основные данные для регулировок и контроля 20.6 Характеристики свечей зажигания 20.7 Применяемые топливо, смазочные материалы и эксплуатационные жидкости 20.8 Лампы, применяемые на автомобиле 20.9 Манжетные уплотнения (сальники)

Замена рулевой колонки ВАЗ-2106 своими руками: пошаговая видеоинструкция

Владея личным легковым автомобилем, владельцы авто должны тщательно контролировать работу всех систем и узлов и, конечно, своевременно менять пришедший в непригодность элемент. В «классических» моделях ВАЗ-2106, впрочем, как и в других машинах, важны все системы, однако особое внимание нужно уделять рулевой, поскольку именно она отвечает за безопасное передвижение машины. При обнаружении любой, даже самой незначительной проблемы в системе управления ее нужно как можно быстрее устранить. Одной из самых распространенных неисправностей в этой системе является поломка рулевой колонки.

Стоит отметить, что данный элемент ремонту не подлежит, поэтому его нужно будет просто заменить. Замена вышедшей из строя рулевой колонки ВАЗ-2106, конечно, – продолжительный процесс, но если работа будет осуществляться поэтапно и с учетом рекомендаций, которые предоставляют профессионалы своего дела, то с этой работой свободно справится каждый автолюбитель.

Инструменты для замены

Чтобы самостоятельно заменить рулевую колонку, нужно подготовить самые необходимые инструменты:

  • головки размером на 17 и 30;
  • специальный инструмент, под названием вороток, желательно использовать самый длинный и достаточно мощный;
  • обычный молоток и монтировку;
  • инструмент с трещоточной рукояткой.

Как подтянуть рулевую колонку | Ремонт ВАЗ 2106

Если вы заметили слишком большой свободный ход рулевого колеса, то есть руль крутится, а колеса за ним немного запаздывают, то скорее всего необходимо обратить внимание на рулевую колонку. Если Она еще не совсем разбита, то можно подтянуть ее и эта проблема должна решиться. Все это делается очень просто и на все уйдет не больше 5 минут времени. Из инструмента понадобится:

  • Ключ на 19
  • Отвертка плоская широкая

Прежде чем приступать к выполнению данной процедуры, необходимо выставить руль строго по центру, чтобы передние колеса не были повернуты в какую-либо из сторон. Это позволит произвести регулировку более точно.

Теперь открываем капот ВАЗ 2106 и ключом на 19 откручиваем гайку на рулевой колонке сверху, как это наглядно продемонстрировано на фото ниже:

Затем необходимо извлечь стопорную шайбу (многоугольная такая «звездочка»), которая находится под гайкой:

Теперь плоской отверткой нужно провернуть шток (там есть прорезь) по часовой стрелке. Сделайте сначала хотя бы пол оборота и попробуйте крутить руль, наблюдая за поворотом передних колес.

Если они поворачиваются практически без замедления, то есть люфт отсутствует, то можно считать процедуру выполненной. В случае необходимости проверните шток до того момента, пока свободный ход приблизится к минимуму, но в то же время руль будет нормально вращаться, без усилий и закусывания.

После того, как вы добили нужного результата, устанавливаем стопорную шайбу на место и закручиваем гайку.

vaz2106-remont.ru

Обслуживание и замена редуктора

Редуктор рулевого управления
Рулевой редуктор 2106

Как такового обслуживания рулевой редуктор ВАЗ 2106 не требует, достаточно лишь следить за тем, чтобы из него не вытекало масло. При обнаружении протечки желательно провести ремонт или замену узла. Если выполнить это невозможно, старайтесь поддерживать уровень масла в норме.

Одна из неприятностей, способных огорчить водителя, — это люфт в редукторе. В данном случае колеса начинают поворачиваться только после преодоления определенного угла поворота руля. Это вызывает некоторые неудобства, так как руль ВАЗ имеет достаточно большой свободный ход и маневрировать становится проблематично.

Чтобы уменьшить люфт руля, нужно выполнить несколько простых манипуляций. Первым делом необходимо позвать помощника, который будет вращать руль во время проведения регулировки. Приготовьте инструмент — ключ на 19 и широкую плоскую отвертку.

Ослабьте гайку на регулировочном болте, можно даже полностью ее выкрутить. Теперь помощник должен вращать руль в разные стороны на четверть оборота от первоначального положения. Одновременно с этим вы, используя отвертку, вкручиваете винт до тех пор, пока не исчезнет люфт. От такой регулировки уменьшится свободный ход, но руль станет вращаться немного туже. В конце нужно надежно затянуть гайку.

Немного сложнее будет замена редуктора, но рулевое управление станет надежнее. Для этого придется поднять левую сторону автомобиля ВАЗ 2106, чтобы освободить пространство для ремонта. Снимите левое колесо и защиту из пластика, если таковая имеется. Вам пригодится съемник рулевых тяг, выбивать наконечники молотком крайне нежелательно, так как можно повредить резьбу на них. При этом рулевое управление автомобиля окажется весьма ненадежным, что отразится на вашей безопасности. Если позволяет время, изготовьте из отрезка арматуры специальный ключ, одна сторона которого должна иметь квадратное сечение и надежно входить в головку на 19 и 22. Он пригодится, чтобы выкручивать и затягивать гайки на наконечниках тяг.

Длина такого ключа должна быть около метра, причем вам необходим еще и рычаг, чтобы провернуть ключ сверху. Сначала выкрутите гайки, заблаговременно вынув штифты, а затем установите съемник на наконечник. Далее необходимо вкручивать болт съемника до тех пор, пока наконечник не выйдет из посадочного места. Аналогично снимается и второй. Теперь нужно выкрутить болт, который находится на рулевом валу возле редуктора. После его извлечения необходимо снять вал со шлицев. Останется только выкрутить три гайки с болтов, которыми редуктор крепится к кузову. На этом снятие редуктора заканчивается, рулевой механизм подвергается ремонту или осуществляется установка новой колонки.

Ставятся все детали в обратной последовательности. Не забывайте хорошо затянуть гайки на тягах и зафиксировать их штифтами.

Самостоятельная установка или замена рулевой колонки ВАЗ-2106AutoRemka

Никогда не стоит забывать про периодическую проверку и тестирование рулевой системы. Именно она является одной из важнейших систем автомобиля, отвечающей за безопасность вождения. Если мы заметили хотя бы небольшие погрешности в ее работе, то лучше их устранить, пока они не вылились в серьезные сбои в работе, причем прямо на большой скорости.

Самая распространенная проблема заключается в поломке рулевой колонки. Отметим, что замена рулевой колонки ваз 2106 требует специальных инструментов и определенных навыков автомеханика. Поэтому готовим головки на 30 и 17, удлиненный и сильный вороток, рукоятку с трещоткой, инструмент для забивания и рожковый ключ.

Для начала определим, где именно находится проблемный механизм. Он расположен в левой части подкапотного пространства, то есть практически в самом низу слева. Но до того как начать ремонт, следует сначала открутить рулевой вал. После этого берем длинный рычаг и снимаем крепления, которые удерживают колонки на рулевых тягах. В некоторых случаях вместо него подойдут и два сильных воротка. Нужно быть готовым к тому, что для откручивания крепления понадобится приложить много усилий. Можно для этого упереться ногами снизу и постепенно срывать соединение. Некоторые мастера предпочитают вообще не трогать эту гайку, чтобы потом не скидывать колонку со шлицов. Данное занятие отнимет много времени и сил. Иногда удается просто снять проблемную деталь сразу с наконечниками для руля. Но часто рулевая колонка меняется во время какого-то большого ремонта, когда система и так разбирается почти полностью.

Когда разберемся с гайкой, то начинаем откручивать болты, которыми колонка прикреплена к лонжерону. В ВАЗовских моделях не больше трех болтов. Добраться до них сложно, поэтому рациональнее сначала убрать левое колесо, чтобы получить к ним доступ. Далее воротком на 17 отвинчиваем крепления, для надежности удерживая детали рожковым ключом сбоку. Не стоит придерживать ее изнутри, так как там почти нет места, и ключ придется ставить с торца. В принципе, болты можно не откручивать до конца, а лишь сделать так, чтобы они тронулись с места. А потом уже взять трещотку и открутить крепления с большим удобством и с меньшими временными затратами.

Итак, болты отвинчены. Теперь отводим колонку вбок и смотрим, отключены ли наконечники. Если так и есть, то колонка изымается со своего места легко и просто. В противном случае придется еще иметь дело с ее шлицами. Сбивать их следует осторожно, чтобы не погубить всю деталь. Сборка устройства производится в обратной последовательности.

autoremka.ru

Замена рулевой колонки

Необходимость в замене рулевой колонки возникает в случае истирания шлицов в соединительной паре, а реставрации данное соединение не подлежит. Для этого требуется демонтировать данный механизм. Для этой цели необходимо провести разборку рулевой колонки «шохи», которая под силу даже начинающим автомобилистам. Процедура снятия рулевой колонки технологически не представляет особой сложности, однако превентивные мероприятия занимают большой объем времени.

Рулевая колонка автомобиля ВАЗ 2106

Информация для автолюбителей: при проведении замены рулевой колонки «шестерки» допускается небольшая модернизация этого узла. Возможна установка колонки руля от ВАЗ 2107, конструкция которой усложнена двумя небольшими карданными валами, увеличивающими степень безопасности механизма. Кроме того, дополнительное оснащение системы подшипниками игольчатого типа позволит прикладывать к вращению рулевого колеса значительно меньших усилий.

Требуемая замена рулевой колонки производится в такой последовательности:

  1. Обесточиваем АКБ и аккуратно снимаем ее с автомобиля и откладываем в сторону, чтобы не мешала работе.
  2. Демонтируем рулевое колесо и защитное покрытие вала рулевой колонки.
  3. Отключаем комплекс управления подрулевого назначения и выключатель зажигания.
  4. Демонтируем крепеж кронштейна, причем возможен такой вариант, что отдельные компоненты крепежа придется снимать с помощью дрели.
  5. Отвинчиваем болт-стяжку соединения шлицов с механизмом руля.
  6. Демонтируем уплотнительное крепление вала рулевой колонки, и он вытаскивается в салонное помещение.

Дополнительная информация: окончив ремонт рулевой колонки, необходимо для восстановления требуемых кондиций ходовой части произвести корректировку схода-развала колесной пары. Произвести установку колесной пары под оптимальным углом самостоятельно практически невозможно без специальной регулировочной техники и стендов.

Рулевая колонка обслуживание ВАЗ 2106

Важно: длительная эксплуатация «шестерки» со шлицевыми соединениями, подвергшиеся повышенному износу, в итоге может создать аварийную ситуацию, опасную для здоровья и жизни водителя и пассажиров. Возможно полное бесконтрольное проворачивание рулевого колеса, и произойти это может на большой скорости. Это очень опасно для жизни!
