Техническое обслуживание тормозной системы


ТОРМОЗНАЯ СИСТЕМА

На всех современных автомобилях устанавливается тормозная система гидравлического типа, а в качестве элементов торможения применяются диски или барабаны. Диски считаются более эффективными по своему действию, но барабаны дольше не изнашиваются. В тормозной системе ВАЗ 2114 присутствуют следующие детали:

  • Главный тормозной цилиндр;
  • Суппорт передний (правый и левый, между собой они не взаимозаменяемы);
  • Рабочий задний тормозной цилиндр (по одному на каждое заднее колесо);
  • Вакуумный усилитель;
  • Трубки;
  • Шланги;
  • Диски (на передних колесах, одинаковые между собой);
  • Барабаны (на задних колесах, между собой взаимозаменяемые).

Из салона система управляется с помощью педали, свободный ход регулируется штоком.

Признаки неисправности тормозной системы

Невнимательное отношение к тормозной системе и несвоевременная замена расходников приводят к непредвиденным отказам тормоза, поэтому всегда необходимо обращать внимание на основные признаки неисправности тормозной системы:

  • Тормозной путь на сухом асфальтном покрытии должен составлять около 14 м, а тормозные отпечатки должны быть равномерными для всех четырех колес, причем не должно проявляться эффекта юза автомобиля в сторону. Стоит отметить, что длина тормозного пути должна соответствовать паспортным данным модели автомобиля, т.к. на данные сильно влияет снаряженная масса машины и тип шин.
  • Увеличенный свободный ход тормозной педали, который свидетельствует о наличии воздушных пробок в системе или ее разгерметизации. «Схватывание» тормозов на втором качке обозначает, что есть воздух в системе, тормозная жидкость пришла в негодность или выработаны рабочие элементы гидравлической системы. «Мягкая» педаль на втором-третьем качке гарантированно дает понятие о разгерметизации гидравлики. Продолжать движение при таких проявлениях недопустимо, и необходима буксировка на жесткой сцепке или на эвакуаторе.
  • «Твердая» педаль с малоэффективным торможением обычно проявляется при большой выработке тормозных накладок, заклинивания поршней гидравлической системы или отказе вакуумного усилителя (если такой имеется на модели машины). Продолжать движение с такими признаками не рекомендуется, а транспортировка автомобиля допустима при пониженной скорости.
  • Неэффективная работа только стояночного тормоза проявляется в основном из-за заедания механизма передачи усилия на тормозные колодки. Агрессивная среда подкузовного пространства ускоренно окисляет и разрушает металл, поэтому частыми отказами стояночного тормоза является «прикипание» тросов и тяг. Еще одна причина – это вытягивание троса, приводящая к плохой передаче усилия.

  • При длительной скоростной езде и частых интенсивных торможениях проявляются периодические проявления «проваливания» педали – тормозная жидкость закипает при торможении с образованием воздушных пробок. Это свидетельствует о необходимости ее замены на новую, с обязательной тщательной очисткой всех вентиляционных отверстий на тормозных дисках.
  • Увод машины в сторону при торможении – неравномерный износ тормозных колодок вследствие подклинивания элементов гидравлической системы или образование воздушной пробки в одном из контуров или его разгерметизации. Ремонт тормозной системы проводится с обязательной заменой всех выработанных составляющих и тормозной жидкости, причем замена тормозных колодок, дисков и барабанов для обеспечения равномерной выработки должна проводиться только комплексно.
  • Стук тормозов или повышенная вибрация при торможении свидетельствуют о критической выработке колодок, дисков и барабанов. Необходима замена выработанных деталей или их восстановление. При условии сохранения эффективности торможения допускается продолжение пути без резких торможений. Экстренное торможение может вызвать заклинивание колодок, что приведет к блокировке колес.
  • Писк (скрип) тормозов – некачественный материал на новых тормозных колодках или их недопустимая выработка, приводящая к скольжению металла по металлу. Продолжение движения допускается, т.к. сохраняется эффективность торможения.
  • Заклинивание тормозных колодок обычно проявляется из-за коррозионных явлений металла, поэтому необходима тщательная очистка узла с нанесением защитных реагентов.

ЗАДНИЙ ТОРМОЗНОЙ ЦИЛИНДР

Рабочий задний тормозной цилиндр на ВАЗ представляет собой устройство, в котором два поршенька под давлением, создаваемым жидкостью, раздвигают задние колодки. Колодки прижимаются к барабанам, происходит торможение.

Задний тормозной цилиндр на 2114 (ЗТЦ) может быть разного производства. В России существует достаточно много предприятий, специализирующихся на выпуске запасных частей к автомобилям. Оригинальными являются детали производства АвтоВАЗ, много запасных частей для «вазовских» авто производят в Самаре. Но есть еще и продукция других фирм (в том числе иностранных):

  • Ate, Германия;
  • Samco, Италия;
  • Lucas;
  • Fenox;
  • AP Lockheed;
  • «Базальт»;
  • «Крафт».

ЗТЦ Крафт

Среди всех перечисленных фирм, по отзывам покупателей лучше всех зарекомендовала себя продукция фирмы ATE. Среди российских брендов можно о

В зависимости от производителя и региона продажи цена цилиндра в среднем колеблется от 250 до 700 рублей (по состоянию на 2105 год). Разницы между ЗТЦ моделей ВАЗ 2114 и ВАЗ 2115 нет, детали полностью взаимозаменяемы между собой.

На полностью собранном автомобиле не видно, где находится задний тормозной цилиндр, он расположен внутри заднего барабана. Но понять, где он есть, можно по тормозной трубке, подходящей к цилиндру.

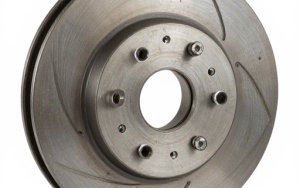

В чём отличие дисковых и барабанных тормозов

В чём отличие дисковых и барабанных тормозов? Какая между ними разница?

В сегодняшнем мире автомобилей имеется два вида тормозов – это тормоза барабанного типа и тормоза дискового типа. Некоторые современные модели автомобилей имеют оснащённые тормозные диски на всех колёсах.

Также существуют машины, в которых, передние колёса оснащены дисковыми тормозами, а задние барабанными тормозами.

Чтобы разобраться в отличиях между этими системами торможения, для начала нужно разобраться с принципом действий тех и других.

Если вы думаете, что по принципу работы эти два совершенно разных типа торможения мало чем отличаются, то вы ошибаетесь. И барабанная и дисковая системы тормозов имеют совсем разные узлы.

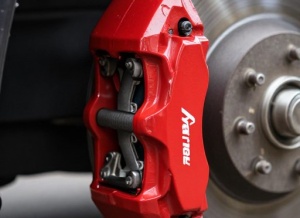

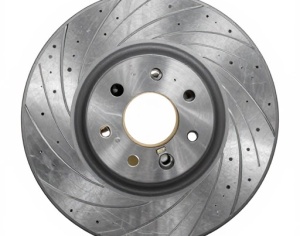

У тормозных дисков открытая система тормозов. У этой системы происходит уменьшение вращения диска вследствие зажатия тормозных колодок. Колодка и диски являются главными элементами всей системы.

Основным достоинством данного вида торможения есть то, что они открыты, и это позволяет легко проводить чистку от грязи, они быстро охлаждаются. Главным недостатком можно считать то, что происходит быстрая выработка колодок.

Причина, по которой дисковые колодки будут вырабатываться быстрее, заключается в том, что усилия прижатия колодки к диску в разы большее, чем в системы с барабанными тормозами.

Как вы, наверное, уже догадались, главной отличительной чертой барабанной системы торможения от дисковой будет то, что у первой механизмы работы скрыты во внутренней части барабана.

Если при торможении дисковой системы колодка прижимается к диску. То в барабанной системе наоборот – колодка расширяется, вследствие чего тормозится барабан, и соответственно колёса.

Главным плюсом данной системы является её простая конструкция. Главным минусом – отсутствует вентиляция.


Будем оставаться всегда реалистами, поэтому скрывать не будем, дисковые системы торможения более эффективные, нежели барабанные системы.

Вообще, если полностью разобраться, то система торможения на дисках, и получилась в результате нехватки эффективности их барабанного аналога.

Это произошло потому, что барабанная система не смогла обеспечивать нужные скорости торможений в современных автомобилях.

Конечно же, и материальные затраты на дисковый тормоз в разы перевешают барабанный. Одной из главных причин различия в капиталовложениях является то, что дисковая колодка потребует более частой смены.

  • Инженеры готовятся к тестированию приводнения Orion Когда астронавты будут возвращаться на Землю в межпланетном корабле Orion, им придется […]
  • Уловистый силикон от Daiwa- съедобная приманка Salty Slugger Компания Daiwa, специализирующаяся на производстве рыболовной продукции, не перестает […]
  • Лучший форекс-брокер: Один для всех Дело в том, что число мошенников на рынке Форекс намного меньше, чем полагают многие […]
  • Неизвестная планета была выброшена из Солнечной системы У Солнечной системы, вероятно, когда-то было девять планет, но одна из них была […]
  • Священный Байкал и его легенды На приграничной полосе Иркутской области и Бурятии, в огромной впадине разлилось великое […]
  • Удаление воздушной пробки из системы охлаждения автомобиля Воздушная пробка образуется в системе охлаждения. Часто это происходит из-за […]
  • Тренировочные счета Форекс — Действительно ли полезен демо-счёт? Не совсем так. Безусловно, он имеет свои преимущества, но не обошлось и без подводных […]
  • Гипсокартонные подвесные потолки Нередко возникают дефекты в соединениях панелей из гипсокартона. Объяснить это можно […]

ЗАМЕНА

Задние тормозные цилиндры рекомендуется менять сразу парой даже в том случае, если потек только один из них. Для замены потребуются следующие инструменты:

  • Автомобильный домкрат;
  • Балонный ключ;
  • Упоры для колеса;
  • Ключи на 10 и 12;
  • Молоток;
  • Деревянный брусок (а лучше выколотку из латуни или бронзы);
  • Ключ для прокачки тормозов.

Замена заднего тормозного цилиндра на ВАЗ 2114 происходит следующим образом (если нет автомобильного подъемника):

  • Ослабляем болты на заднем колесе, домкратом осуществляем подъем машины, снимаем колесо;
  • Отворачиваем два болта на барабане (они служат и направляющими для колеса) ключом на 12;
  • Снимаем барабан. Если он не сходит, обстукиваем молотком через выколотку или деревянный брусок. Важно! Нельзя ставить машину на ручной тормоз, рычаг «ручника» должен быть отпущен до конца;
  • Снимает колодки;
  • Отворачиваем тормозную трубку ключом на 10;
  • Откручиваем два болта крепления цилиндра (также ключ на 10).

Все, задний тормозной цилиндр 2114 снят. Еще один маленький нюанс. Когда мы отсоединили трубку от него, потекла жидкость.

Лучше трубку заткнуть деревянным чопиком – меньше жидкости придется заливать, и проще будет прокачивать тормоза.

Установка заднего тормозного цилиндра производится в обратном порядке.

Вот в целом и все, как заменить задний тормозной цилиндр, мы разобрались. Следует еще удалить воздух из системы путем прокачки тормозов. После всех выполненных работ следует проверить работоспособность новой детали. Проверить:

  • Нет ли течи жидкости после произведенной замены;
  • Разводятся ли тормозные колодки на колесе, где менялся ЗТЦ.

Замена заднего тормозного цилиндра.

  1. Первым делом нужно снять тормозной барабан.
  2. Поднимаем ручник до упора.
  3. Снимаем со штуцера прокачки колпачок и ключом на 8 полностью выкручиваем его.
  4. Смазываем штуцер смазкой.
  5. Ослабляем затяжку штуцера тормозной трубки.
  6. Окончательно выкручиваем штуцер.
  7. Откручиваем 2 болта крепления рабочего цилиндра.
  8. Наденьте на трубку колпачок от штуцера, чтобы не вытекала тормозная жидкость.
  9. Снимаем тормозной цилиндр со щита.
  10. перед установкой очищаем все делали от ржавчины и грязи и обезжириваем рабочие поверхности.
  11. Устанавливаем тормозной цилиндр на место в обратном порядке.
  12. Устанавливаем на место тормозной барабан.

Видео по замене тормозного цилиндра:

ВСЕГДА В РАБОТЕ

В автомобиле существуют системы, которые должны быть работоспособны всегда, вне зависимости от возраста или пробега. Неисправности этих систем могут привести к ката-строфическим последствиям. Одна из этих систем — тормозная. Думаю, никому не стоит объяснять, что тормозная система всегда должна быть в полном порядке. Но одно дело, когда автомобиль новый, а другое дело, когда он отечественный, да и уже не так нов, как хотелось бы. Поэтому совсем не удивительно, если тормозная динамика резко ухудшается, а вам постоянно приходится доливать тормозную жидкость в бачок. Причина, скорее всего, в выходе из строя одного из пяти тормозных цилиндров, приютившихся в вашем авто. Чтобы помочь вам найти достойную замену вышедшему из строя агрегату, мы провели испытания колесных тормозных цилиндров ВАЗ-2105. Испытанию подверглись три образца под торговыми марками Nobel, Allied Nippon и Fenox. Главной задачей нашего теста было определение соответствия представленных образцов требованиям ГОСТ Р 52431‑2005 и ГОСТ 23181‑78. Поэтому в программу испытаний были включены следующие пункты: 1. Проверка соответствия присоединительных и геометриче-ских размеров. 2. Проверка герметичности. 3. Проверка долговечности при циклических испытаниях. 4. Разборка и определение состояния деталей после проведенных испытаний.

Единственное отличие от ГОСТ Р 52431‑2005 состояло в том, что мы ужесточили программу испытаний на проверку рабочего ресурса цилиндров. Количество циклов было увеличено с 150 000 (требования ГОСТ) до 250000, что примерно соответству- ет 4 годам интенсивной эксплуатации. Самое интересное, что все образцы прошли испытания без каких-либо серьезных нареканий и полностью соответствуют указанным ГОСТам. У нас сложилось такое впечатление, что они отработали бы и 400 000 циклов. При разборке образцов выяснилось, что все они отличаются от оригинальных изделий по конструкции регулировочного кольца и по типу резинового уплотнения: у оригинала торовый уплотнитель, а у образцов — воротничкового типа.

FENOX Классик
ALLIED NIPPON
NOBEL

Колесный цилиндр Nobel не подвел своих соратников по тесту ипрошел ресурсные испытания без серьезных нареканий. Камнем преткновения опять стало регулировочное кольцо. Уданного образца проблемы возникли при проверке усилия выпрессовки ипроверке зазора— эти параметры выходили за границы требований «АвтоВАЗа».

Несмотря на это, образец без видимых усилий выдержал весь цикл ресурсных испытаний. Конструктивно образец отличается от участников теста тем, что регулировочное кольцо расположено после уплотнительного кольца, азначит, проблем спрокачкой колесного цилиндра возникнуть не должно.

Принцип работы гидравлической тормозной системы

Работа гидравлического механизма торможения происходит в таком порядке:

  • При нажатии педали происходит передача механического усилия к поршню ГТЦ.
  • При движении внутри главного цилиндра поршень создает увеличенное давление ТЖ в шлангах (трубках), перемещаясь внутри которых, жидкость поступает в колесные цилиндры.
  • Поршни начинают двигаться, когда жидкость, поступая в цилиндры, оказывает на них давление. В свою очередь они воздействуют на колодки, в результате чего они в зависимости от типа системы сдвигаются, сжимая с двух сторон и блокируя тормозной диск, либо раздвигаются, распирая изнутри барабан.
  • Тормозные планки, вступая в плотный контакт с поверхностью диска (барабана), замедляют движение колеса. Таким образом, автомобиль может снизить скорость до нужного предела или полностью остановиться.

1 — тормозной диск; 2 — скоба тормозного механизма передних колес; 3 — передний контур; 4 — главный тормозной цилиндр; 5 — бачок с датчиком аварийного падения уровня тормозной жидкости; 6 — вакуумный усилитель; 7 — толкатель; 8 — педаль тормоза; 9 — выключатель света торможения; 10 — тормозные колодки задних колес; 11 — тормозной цилиндр задних колес; 12 — задний контур; 13 — кожух полуоси заднего моста; 14 — нагрузочная пружина; 15 — регулятор давления; 16 — задние тросы; 17 — уравнитель; 18 — передний (центральный) трос; 19 — рычаг стояночного тормоза; 20 — сигнализатор аварийного падения уровня тормозной жидкости; 21 — выключатель сигнализатора стояночного тормоза; 22 — тормозная колодка передних колес

Все это происходит, когда водитель жмет на педаль, сообщая тормозу физическое усилие. Когда нога убирается с педали, происходит выравнивание давления жидкости внутри механизма, после чего поршень ГТЦ возвращается на свое место. Возвратные пружины, воздействуя на колодки, убирают их от поверхности диска (со стенок барабана).

В состав простейшего гидропривода входят:

  • Тормозная педаль.
  • Главный цилиндр (ГТЦ).
  • Колесные цилиндры.
  • Шланги и трубки.
  • Регулятор давления (РД).
  • Вакуумный усилитель (присутствует не во всех системах).

ГТЦ в различных машинах могут слегка отличаться по конструкции, но при этом принцип работы у них всегда одинаков. Бачок для тормозной жидкости соединен с основной магистралью, благодаря чему при работе тормозного механизма постоянно компенсируются:

  • Утечка жидкого состава через уплотнения цилиндров.
  • Увеличение объема колесных цилиндров при стирании фрикционных накладок на колодках.
  • Расширение ТЖ в результате нагревания.

Контуры управления торможением могут быть диагональными или параллельными, они разделены с помощью ГТЦ. Благодаря этой схеме тормозная система не утрачивает работоспособности, даже если один из контуров выходит из строя. Это способствует надежной работе механизма и безопасному управлению транспортным средством.

Регулятор давления

Задача этой детали состоит в том, чтобы во время быстрого торможения уменьшить давление в задних колесных цилиндрах. Дело в том, что когда водитель интенсивно нажимает тормозную педаль, срабатывает сила инерции, за счет которой масса, а значит, и центр тяжести машины уходит вперед, а колеса, расположенные на задней оси, мгновенно разгружаются. Это может стать причиной заноса, и регулятор перераспределяет давление, чтобы задние колеса не потеряли контакт с дорожной поверхностью.

1 — корпус регулятора давления тормозов; 2 — поршень; 3 — защитный колпачок; 4, 8 — стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 — кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка; 16 — пробка; 17 — пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 — уплотнитель головки поршня; 23 — уплотнитель штока поршня; 24 — заглушка; A, D — камеры, соединенные с главным цилиндром; В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры; Е — дренажное отверстие

Вакуумный усилитель тормозов (ВУТ)

Этот элемент отвечает за повышение давления рабочей жидкости в механизме торможения. Как правило, он включается в общий модуль с ГТЦ. В состав ВУТ входит круговая камера, которая разделена внутри на 2 части посредством упругой диафрагмы. Одна из частей камеры соединена с впускным коллектором силового агрегата с помощью клапана. Там создается вакуум, в то время как вторая часть сообщается с атмосферой. Надавливание педали способствует повышению давления, которое передает вакуум на поршень ГТЦ. В результате значительно увеличивается сила, с которой планки система торможения прижимаются к поверхности диска (барабана).

Вакуумный усилитель: 1 – фланец крепления наконечника; 2 – шток; 3 – возвратная пружина диафрагмы; 4 – уплотнительное кольцо фланца главного цилиндра; 5 – главный цилиндр; 6 – шпилька усилителя; 7 – корпус усилителя; 8 – диафрагма; 9 – крышка корпуса усилителя; 10 – поршень; 11 – защитный чехол корпуса клапана; 12 – толкатель; 13 – возвратная пружина толкателя; 14 – пружина клапана; 15 – клапан; 16 – буфер штока; 17 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы
