Сальник первичного вала кпп ваз 2107 размер

Сальник КПП ВАЗ 2107 — описание и предназначение

Сальником называется специальное уплотнение в транспортном средстве, которое необходимо для герметизации зазоров и щелей. Например, в коробке переключения передач сальник выполняет важнейшую роль — он фиксируется на стыке между подвижными и неподвижным механизмами, не позволяя маслу вытекать из КПП.

Сальники в коробке ВАЗ 2107 изготавливаются не из резины, как считает большинство водителей. На самом деле это изделие постоянно находится в трансмиссионном масле, и чтобы выработка была минимальной, производители изготавливают сальники из композитных материалов ХСП и NBR. При этом прокладка одинаково «хорошо» себя чувствует при любых температурах — от -45 до +130 градусов Цельсия.

Размеры сальников коробки

Сама по себе коробка передач на «семёрке» рассчитана на долгие годы службы. Однако ресурс прибора напрямую зависит от того, как часто (и своевременно) водитель будет менять уплотнители. Ведь в процессе эксплуатации машины именно сальники и уплотнительные соединения первыми выходят из строя (рвутся, изнашиваются, выдавливаются). Поэтому своевременная замена сальника поможет предотвратить дорогостоящий ремонт других механизмов коробки.

Для правильной замены необходимо знать размеры сальников КПП ВАЗ 2107:

1. Сальники первичного вала имеют вес 0.020 кг и габариты 28.0х47.0х8.0 мм.
2. Сальники вторичного вала весят чуть больше — 0.028 кг и обладают следующими размерами — 55х55х10 мм.

Какие лучше

Основной вопрос любого водителя ВАЗ 2107 при ремонте коробки звучит так: какие сальник лучше поставить на валы, чтобы избежать быстрого износа? На самом деле универсального варианта не существует.

Штатное оснащение валов подразумевает использование вологодских сальников, однако при необходимости можно установить и любые другие, даже импортного производства.

Лидерами индустрии можно считать:

• ОАО «БалаковоРезиноТехника» (основной материал изготовления — композиты и сплавы);
• (основной материал изготовления — термоэластопласты);
• (изготавливаются из резиновых соединений с различными добавками).

Самый доступный сальник на вал коробки стоит 90 рублей, чем современнее технология изготовления, тем дороже будет оцениваться изделие.

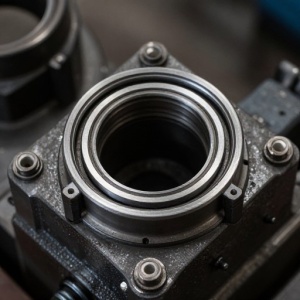

Фотогалерея: подборка лучших сальников для коробки ВАЗ 2107

Признаки разрушения сальников

Уплотнители находятся непосредственно на валах внутри коробки, поэтому визуально определить их износ можно только при разборке КПП. Однако любой водитель сможет быстро выявить разрушения сальников на глаз, ведь тому есть явные симптомы:

1. Подтекания трансмиссионного масла под машиной.
2. Постоянный низкий уровень масла в коробке.
3. Проблемы с переключением передач во время езды.
4. Хруст и скрежет в коробке в моменты переключения передач.

Вариантов масса. Если течь масла на стыке колокола сцепления и двигателя, то это может быть как задний сальник коленвала двигателя, так и сальник первичного вала коробки передач. Если течь на стыке колокола сцепления и корпуса коробки — прокладке капут. Если мокро у заднего конца коробки — прокладка или сальник вторичного вала

Электрик

https://www.vaz04.ru/forum/10–4458–1

Казалось бы, как от маленькой детали может зависеть работоспособность такого сложного агрегата, как КПП. Однако потеря герметичности для коробки чревата большими проблемами, ведь даже незначительные потери трансмиссионного масла сразу же скажутся на смазке движущихся элементов.

Сальники в коробке ВАЗ 2107 рекомендуется менять каждые 60 — 80 тысяч километров пробега. Замена связана с заменой масла, поэтому водителю будет удобно одновременно выполнить эти работы. Раньше этого срока менять сальник необходимо только тогда, когда налицо явные признаки его разрушения.

Затрудненное переключение

Причинами затрудненного переключения передач может являться сильное загрязнение кулисы рычага или заедание ползунов.

Для того чтобы определить причину данной неисправности нужно взять корпус рычага переключения и проверить, нет ли заедания при перемещении рычага. Если таковой имеется, нужно установить причину и устранить ее.

Если же рычаг в корпусе перемещается без особых усилий, значит причина в ползунах. После снятия их с корпуса коробки передач, нужно внимательно осмотреть их. Обычно в местах заедания на ползунах остаются отметины в виде потертостей и царапин.

Еще по теме Замена масла в коробке передач (мкпп) лады ларгус своими руками — видео руководство

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Основные неисправности автомобильной трансмиссии

Затем нужно осмотреть посадочные места ползунов на наличие частиц, вызывающих заедание. Также как вариант может быть небольшой изгиб самого ползуна. В таком случае ползун заменяется.

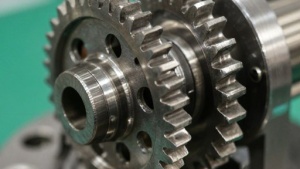

Сальник первичного вала

Сальник первичного вала располагается непосредственно на части первичного вала и соприкасается с кожухом сцепления. Поэтому для замены этого изделия потребуется демонтировать кожух.

Для работы потребуется подготовить:

• гаечные головки;
• молоточек;
• съёмник;
• плоская отвёртка;
• нож (им удобнее всего снимать старую прокладку);
• новый сальник;
• трансмиссионное масло;
• новый сальник первичного вала.

Процедура замены уплотнителя может быть проведена как на снятой коробке, так и непосредственно на автомобиле. Однако проще и быстрее менять изделие на демонтированной КПП:

1. Отсоединить от коробки вилку переключения передач.
2. Снять выжимной подшипник, зажав его съёмником.
3. Открутить шесть гаек крепления кожуха сцепления.
4. Удалить кожух с коробки.
5. Подцепить старый сальник на первичном валу кончиком ножа или отвёртки, удалить его.
6. Хорошо зачистить место посадки, чтобы на нём не оставалось следов от сальника, напыления или подтёков масла.
7. Установить новый сальник, предварительно смазав его трансмиссионным маслом.
8. Далее собрать коробку в обратной последовательности.

Видео: инструкция по замене

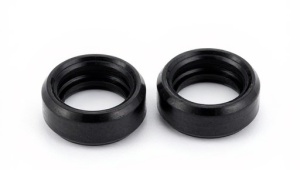

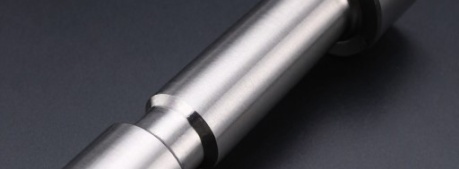

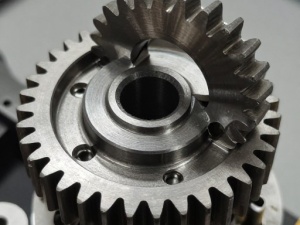

Сальник вторичного вала

Эта прокладка располагается на вторичном валу и отсоединяет его от фланца коробки. В связи с этим замена сальника вторичного вала протекает по иной схеме и сильно отличается от работы на первичном валу.

Для замены потребуются:

• гаечные ключи;
• отвёртка с плоским тонким лезвием;
• съёмник;
• пассатижи;
• трансмиссионное масло.

Работа продвигается по следующему алгоритму на снятой КПП:

1. Жёстко зафиксировать фланец коробки, чтобы он не сдвинулся с места.
2. Провернуть гаечным ключом гайку его крепления.
3. Отвёрткой аккуратно поддеть металлическое кольцо и вытащить его со вторичного вала.
4. В конец вала упереть съёмник.
5. Выпрессовать фланец вместе с фиксирующей шайбой.
6. Пассатижами захватить старый сальник.
7. Место посадки очистить, установить новый сальник.
8. Далее собрать конструкцию в обратном порядке.

Видео: инструкция по работе

Таким образом, никаких серьёзных трудностей замена сальников на КПП ВАЗ 2107 не представляет. Однако неопытным водителям во избежание проблем с машиной рекомендуется обращаться за помощью к профессионалам, так как работа с коробкой требует наличия знаний и опыта.

Замена сальника вторичного вала КПП 2101-07.

Я створив(-ла) це відео за допомогою Відеоредактора YouTube ()

• Отключить (лучше снять) аккумулятор.
• Включить нейтральную передачу, отключить ручной тормоз, поднять и вывесить задний мост.
• Раскрутить болты крепления кардана и фланца редуктора, отсоединить кардан.
• Снять приемную трубу выпускного коллектора, выкрутив болты.
• Отсоединить датчик кислорода.
• Снять стартер.
• В салоне автомобиля снять консоль и ручку рычага КПП.
• Снять защиту КПП.
• Открутить хомут, соединяющий катализатор с приемной трубой.
• Демонтировать рабочий цилиндр сцепления.
• Открутить трос спидометра, снять пыльник и провод датчика задней скорости.
• Снять карданный вал.
• Открутить траверс, придерживая КПП.
• Открутить и вытащить КПП.

Замена сальника вторичного вала коробки передач ваз 2107

Необходимость замены сальника вторичного вала в кпп автомобиля ваз 2107 возникает при обнаружении подтекания масла из коробки передач. Не допускается наличие капель масла на картере коробки передач, но допустимо масляное отпотевание, которое не является признаком повреждения сальника. Для выполнения работы по замене сальника в кпп потребуются трехзахватный съемник и фиксирующий клей.

Снятие сальника коробки передач ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. На автомобилях ваз 2107 с системой впрыска снимаем теплозащитный экран (см. «Карданная передача — снятие и установка»). 3. Отсоединяем карданный’ вал от редуктора заднего моста и отворачиваем два болта крепления промежуточной опоры карданной передачи к поперечине (см. «Карданная передача — снятие и установка»). 4. Отсоединяем от фланца на вторичном валу коробки передач эластичную муфту карданной передачи (см. «Карданная передача — разборка и сборка») и сдвигаем карданную передачу назад. 5. Щипцами снимаем упорное кольцо.

6. Фиксируем от проворачивания фланец эластичной муфты, вставив в ее отверстие болт А. Ключом на 30 мм отворачивая гайку крепления фланца и сдвигаем центрирующее кольцо Б эластичной муфты вдоль вала.

7. Завернув на несколько оборотов гайку, поддеваем двумя шлицевыми отвертками центрирующее кольцо и снимаем его со вторичного вала коробки передач.

8. Отворачиваем гайку.

9. Вынимаем из отверстия фланца болт. 10. Уперев в конец вторичного вала винт трехзахватного съемника, спрессовываем фланец с вала.

11. Снимаем фланец вместе с шайбой.

12. Раздвижными пассатижами извлекаем из коробки передач поврежденный сальник.

Установка сальника коробки передач ваз 2107

Внимание
Перед установкой сальника проверьте состояние внутренней цилиндрической поверхности фланца, контактирующей с сальником. На ней могут быть следы коррозии и износа, которые следует устранить полировкой. Перед установкой смазываем поверхности нового сальника тонким слоем пластичной смазки.
1. Запрессовываем сальник подходящей по диаметру оправкой.

Для наглядности следующую операцию показываем на снятой с автомобиля ваз 2107 коробке передач. 2. Молотком напрессовываем на вал фланец. Установив шайбу, наносим на резьбовую поверхность вала фиксирующий клей (согласно инструкции по применению) и заворачиваем гайку.

Замена Первичного Вала Кпп Ваз 2107

Содержание

замена подшипник первичный вал

Vas
2107
Коробка передач на классике ВАЗ (называемая «семерка») особенно надежна. Рано или поздно наступает момент, когда необходимо срочно заменить подшипник входного вала коробки передач ВАЗ 2107. Зачастую коробка передач «подвергается» 1-2 ремонтам двигателя, прежде чем его ремонтировать. Но в какой-то момент настала ее очередь. Одной из частей коробки передач, чаще всего, является необходимость замены Подшипник первичного вала ВАЗ 2107. Замена сайлентблоков передних рычагов на автомобилях ВАЗ 2101. 2107. задача не из легких. Самостоятельная замена масла в коробке передач ВАЗ LADA 2107. Причиной его преждевременного отказа может стать заводской брак или экстремальный стиль вождения. Замена масла в трансмиссии и задней оси ВАЗ 2106. Если вы «сломаете рычаг переключения передач», постоянно перегружайте его резкими ускорениями или тяжелыми нагрузками при буксировке, даже качественный подшипник не может прослужить долго. Еще одной причиной выхода из строя подшипника может стать пренебрежение регулярным техническим обслуживанием редуктора, которое регулируется производителем.

Многие считают заменой первичного подшипника вал требует полной разборки редуктора и предпочитает доверить эту операцию специалистам в автосервисе. Замена ремня генератора для автомобилей 16 вал ВАЗ 2110 на 16 клапанов ВАЗ-2112. Но практика показала, что полная разборка редуктора не требуется. Ремонт КПП ВАЗ 2107 Снимите вал переднего редуктора с отверстия впускного вала. Поменяй подшипник сам Входной вал

это возможно без серьезной разборки редуктора и для работы не требуются высочайшая квалификация и специальные приспособления и инструменты.

READ Какое Масло Заливать В Газ 31105

Симптомы первичного отказа подшипника вал КПП ВАЗ 2107

Существует несколько признаков отказа подшипника:

• Когда двигатель работает на нейтральной скорости, слышен необычный шум, который меняется с увеличением скорости.
• Коробка передач периодически стучит при движении автомобиля. И есть стук на любой передаче.
• Передачи самопроизвольно включаются или выключаются.
• Муфта не включается через снятые подшипники.

Проблема не может быть проигнорирована: смещение неисправного подшипника приведет к повреждению корзины сцепления. И даже если нет смещения, изношенная деталь приведет к неисправности коробки передач и / или сцепления.

Замена подшипника может выполняться только на снятой коробке передач. Здесь начинается работа.

Снятие коробки передач ВАЗ 2107

Вам понадобится яма или лифт, чтобы снять коробку передач. Замена масла в коробке передач (коробка передач) ВАЗ 2101. Замена подшипника первичного вала коробки передач ВАЗ 2107. Порядок действий следующий:

Коробка передач ВАЗ 5-ступка. ремонт

Разборка, дефект и сборка. Помогите проекту «Автознахар Групп ВКонтакте» :.

Разобрать классический 5ст

Для тех, кто ремонтирует машину самостоятельно. Замена передних тормозных колодок ВАЗ 2107 самостоятельно. В статье приведены подробные видеоинструкции и советы от профессионалов. Это видео показывает пошаговую разбивку 5CT. коробка передач ваз

2105.

• Отключите (лучше удалите) аккумулятор.
• Включите нейтральную передачу, разблокируйте ручной тормоз, поднимите и поднимите задний мост.
• Размотать карданные болты и фланец коробки передач, отсоедините универсальный шарнир.
• Снимите выпускную трубу выпускного коллектора, отвинтив болты.
• Отключите датчик кислорода.
• Снимите стартер.
• В салоне снимаем консоль и ручку переключения.
• Снимите коробку передач.
• Снимите зажим, который соединяет каталитический нейтрализатор с впускной трубой.
• Снимите рабочий цилиндр сцепления.
• Открутите трос спидометра, снимите чехол и провод датчика скорости заднего хода.
• Снимите вал отбора мощности.
• Отвинтите передачу, удерживая ее.
• Откручиваем и снимаем редуктор.

READ Замена Задних Тормозных Колодок Ларгус 16 Клапанов

замена первичный подшипник вал КПП ВАЗ 2107

Снимите колокольчики и защелки с разобранной коробки. Дальнейшая разборка не требуется. Описание первичного вала коробки передач ВАЗ 2107. Замена задних и передних тормозных колодок на видео ВАЗ 2107. Замена масла в коробке передач ВАЗ. КПП. Отказ от YouTube, неисправность. Как поменять подшипник. Процедура выглядит следующим образом:

• Используйте мощную отвертку, чтобы закрепить паз на кольце Подшипник первичного вала коробки передач ВАЗ 2107. Это займет много усилий, поэтому отвертка должна быть выбрана как можно более надежно, чтобы она не сломалась и не погнулась.
• Потяните входной вал коробки передач вперед, используя подшипник. вал в качестве поддержки
• Медленно снимите подшипник с главного подшипника вал, постукивая по нему молотком. Между ударами молотка вал должен слегка вращаться, чтобы подшипник не косился.

Стук в подшипнике занимает от 5 минут до получаса. Все зависит от мастерства слесаря ​​и от того, насколько хорошо подшипник «связан» с валом.

Новый подшипник прижимается к валу легким молотком. Заменить масло в двигателе ВАЗ 2107. Удар должен быть нанесен на внутреннее кольцо подшипника. Замена бесшумной подвески ВАЗ 2107. задача не из легких. Как часто вы должны это делать, напрямую зависит от условий эксплуатации автомобиля, качества деталей и др. Это следует делать осторожно и равномерно, потянув входной вал вперед.

READ Как Снять Радиатор Печки Volkswagen Passat B3

Преимущество этого метода в том, что нет необходимости разбирать внутреннюю часть коробки, рискуя уравновесить ее. Также замена

подшипник без разборки всей коробки передач значительно экономит время.

После замены подшипника осталось установить коробку передач. ремонт редукторов ваз 2107 разборка и сборка редуктора. основной удар. Учитывая его вес, желательно работать вместе. Операции выполняются в порядке, обратном снятию коробки, и не вызывают затруднений.

Значение сальников первичного и вторичного вала

Прямым и главным назначением этих небольших деталей является надежная герметизация металлических частей и соединений корпуса КПП и остальных частей системы автомобиля для недопущения протекания трансмиссионного масла. Сальники изготавливают из прочного полиуретанового сплава с применением специальных составов, так как постоянно находятся в агрессивной среде. Внутри деталей постоянно присутствует масло, которое негативным образом сказывается на состоянии детали через длительное время. Снаружи эти детали могут быть повреждены в результате механического воздействия из-за поломки или же под действием агрессивной природной среды. Средний ресурс или срок жизни агрегатов во многом зависит от условий эксплуатации.

Завод-изготовитель не дает определенной гарантии на данные детали, соответственно, не ограничивает их ресурс, плановая замена при определенных пробегах не требуется. Однако в большинстве случаев при нормальных условиях эксплуатации ресурса деталей вполне хватает на пробеги до 200 тысяч километров. При использовании в суровых природных условиях, соответственно, снижается и надежность, а вместе с ней и ресурс до 100 тысяч километров пробега.

Данные детали расположены на стыке трансмиссии со сцеплением в случае с первичным валом, а вторичный расположен непосредственно внутри на стыке фланца и корпуса КПП. Герметизация патрубков и шлангов, а также металлических частей достигается путем плотного соединения двух деталей непосредственно сальников, который представляет собой круг с несколькими слоями полиуретанового материала. Именно по причине неудовлетворительного состояния этих небольших частей зачастую случаются утечки трансмиссионной жидкости за пределы коробки. Поэтому ответственные владельцы при проявлении первых признаков неисправности заменяют деталь на новую. В силу простой конструкции и отсутствия каких-либо подвижных частей ремонту данные агрегаты не подлежат, их просто заменяют на новые. Однако и их поломка может вызвать крупные последствия в виде выхода из строя всей коробки передач в результате масляного «голода». Поэтому профилактика состояния сальников является одной из важных процедур в повседневном обслуживания ВАЗ 2107.

Размеры сальников в КПП ВАЗ 2107

Для проведения корректной замены сальников КПП ВАЗ 2107 необходимы точные геометрические размеры, а также масса изделия. В противном случае при установке иных частей работа все коробки передач может быть нарушена, что также может привести к поломке. Завод-изготовитель установил четкие размеры сальников КПП ВАЗ 2107, под них должны подпадать данные детали вне зависимости от компании, которая их будет производить для установки на данную модель. Для вторичного – это длина 55 мм, высота окружности также 55 мм, ширина/толщина – 10 мм. Масса вторичного сальника составляет 28 г, хотя в случае с массой данные могут варьироваться в зависимости от поставщика и не играют особой роли.

Номера подшипников в КПП ВАЗ 2107 5-ступке

Для простоты подбора данных подшипника КПП ВАЗ 2107 5 ступка предусмотрены специальные номера, которые обозначены в ГОСТе. В соответствии с данными номерами различные производители обязанные выпускать продукцию в точном соответствии с ГОСТ, куда входят не только физические размеры, ширина длина, но и состав материалов, которые используются, различные температурные режимы, а также допуски по эксплуатации.

Еще по теме Как самостоятельно отремонтировать прокол колеса без его снятия

Именно в соблюдении стандартов ГОСТ заключается преимущество отечественных изготовителей, так как данный стандарт разрабатывался с учетом специфики эксплуатации и нагрузок коробки передач в отечественных условиях. Зарубежные аналоги могут использовать данный стандарт при производстве, однако во многих случаях этого не делают, поставляя на рынок продукцию невысокого качества. Для вторичного вала номер подшипника согласно ГОСТ установлен как 6-205КУ, для промежуточного 6-156704.

Диагностика сальников коробки передач ВАЗ 2107

Ответственный автолюбитель, владея отечественным заднеприводным автомобилем, обязан постоянно следить за состоянием многих агрегатов и узлов. Одним из таких являются сальники. Существуют простые, но достаточно трудоемкие средства проверки и профилактики этих частей. Для этого необходимо поднять автомобиль на подъемнике или загнать на яму и провести визуальный осмотр корпуса коробки. В местах сочленения сальников с частями сцепления или штока не должно быть запотевания в виде масляных пятен, потеков этого вещества. Запотевание в месте крепления детали является первым признаком выхода из строя, уже при наличии небольших пятен необходимо проводить замену, так как в дальнейшем течь будет только увеличиваться.

Также необходимо протереть и очистить от грязи и пыли детали и осмотреть их на предмет наличия трещин, которые впоследствии могут дать течи.

Самым простым способом профилактики без применения подъемника является периодическая проверка уровня масла в картере при помощи щупа.

Кроме того, одним из признаков выхода из строя деталей и последующей необходимости в замене сальника КПП ВАЗ 2107 пятиступенчатая является хруст при переключениях передач как вниз, так и вверх. Также эта ситуация может сопровождаться паразитным гулом, который не присущ данному виду коробки. При первых признаках неисправностей необходимо в срочном порядке провести визуальный осмотр либо самостоятельно, либо отправиться в специализированный сервис.

Возможные неисправности коробки передач, их причины и методы устранения Ваз 2107 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.
3. Возможные неисправности коробки передач, их причины и методы устранения

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание автомобиля

1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Эксплуатация автомобиля 1.2 Техническое обслуживание автомобиля

2. Общие данные

2.0 Общие данные 2.1 Техническая характеристика автомобилей 2.2 Органы управления и контрольные приборы 2.3. Управление вентиляцией и отопление салона

3. Двигатель

3.0 Двигатель 3.1 Снятие и установка двигателя 3.2 Разборка двигателя 3.3 Возможные неисправности двигателя, их причины и методы устранения 3.4 Сборка двигателя 3.5 Стендовые испытания двигателя 3.6 Проверка двигателя на автомобиле 3.7. Блок цилиндров 3.8. Поршни и шатуны 3.9. Коленчатый вал и маховик 3.10. Головка цилиндров и клапанный механизм 3.11. Распределительный вал и его привод 3.12. Система охлаждения 3.13. Система смазки 3.14. Система питания

4. Трансмиссия

4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач 4.3. Карданная передача 4.4. Задний мост

5. Ходовая часть

5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 5.3. Амортизаторы

6. Рулевое управление

6.0 Рулевое управление 6.1. Осмотр, проверка и регулировка рулевого управления 6.2. Рулевой механизм 6.3. Тяги и шаровые шарниры рулевого привода 6.4. Кронштейн маятникового рычага

7. Тормоза

7.0 Тормоза 7.1. Проверка и регулировка тормозов 7.2 Возможные неисправности тормозов, их причины и методы устранения 7.3 Кронштейн педалей сцепления и тормоза 7.4. Вакуумный усилитель 7.5. Главный цилиндр тормозов 7.6. Передние тормоза 7.7. Задние тормоза 7.8. Регулятор давления задних тормозов 7.9. Стояночный тормоз

8. Электрооборудование

8.0 Электрооборудование 8.1 Схема электрооборудования 8.2. Аккумуляторная батарея 8.3. Генератор 8.4. Стартер 8.5. Система зажигания 8.6. Освещение и световая сигнализация 8.7. Звуковые сигналы 8.8. ОЧиститель ветрового стекла 8.9 Очиститель фар 8.10. Электродвигатель отопителя 8.12. Контрольные приборы

9. Кузов

9.0 Кузов 9.1. Двери 9.2 Возможные неисправности кузова, их причины и методы устранения 9.3. Капот, крышка багажника, бамперы 9.4. Остекление кузова 9.5. Омыватели ветрового стекла и стекол фар 9.6. Панель приборов 9.7. Сиденья 9.8. Отопитель и вентиляция салона кузова 9.9. Ремонт каркаса кузова 9.10. Лакокрасочные покрытия 9.11. Противокоррозион-ная защита кузова

10. Модификация и комплектация автомобилей ВАЗ-2107

10.0 Модификация и комплектация автомобилей ВАЗ-2107 10.1. Автомобиль ВАЗ-21072 10.2 Автомобиль ВАЗ-21074 10.3. Автомобиль ВАЗ-21073-40

11. Приложения

11.0 Приложения 11.1 Приложение 1. Моменты затяжки резьбовых соединений* 11.2 Приложение 2. Инструмент для ремонта и технического обслуживания* 11.3 Приложение 3. Применяемые горюче-смазочные материалы и эксплуатационные жидкости 11.4 Приложение 4. Основные данные для регулировки и контроля 11.5 Cхема

Как поменять сальник на коробке ВАЗ 2107

Процедура замены заднего сальника КПП ВАЗ 2107 отличается от таковой на передней детали в силу конструктивных особенностей крепежа, а также самого расположения деталей, так и их конструкции. В целом обе процедуры подразделяются на несколько этапов.

Замена сальника первичного вала в КПП ВАЗ 2107

Замена переднего сальника КПП ВАЗ 2107 происходит в несколько стадий:

1. Для начала необходимо отсоединить части сцепления, с которыми взаимодействует данная деталь, путем демонтажа вилки сцепления, кожуха и выжимного подшипника, которые закреплены несколькими болтами.
2. Затем необходимо демонтировать сам кожух, тем самым, освобождая пространство для снятия самого сальника.
3. После этого следует удалить отработанную деталь, сняв ее с посадочного места при помощи ножа. Освободившееся посадочное место необходимо тщательно обработать для удаления остатков детали отработанного масла, а также иного загрязнения.
4. На штатное место устанавливают новый агрегат, смазывают трансмиссионным маслом и производят сборку всей системы в обратной последовательности.

Замена сальника вторичного вала в КПП ВАЗ 2107

Вторичный сальник меняют иным путем:

1. Фиксируют и демонтируют фланец коробки передач, так как именно эта часть закреплена на вторичный сальник.
2. После демонтажа необходимо выпрессовать с помощью специального съемника и освободить доступ к самому сальнику.
3. Далее отверткой или иным инструментом извлечь отработанную деталь, а место посадки также обработать.
4. Установить новый элемент и провести сборку в обратном порядке.

Видео — Как поменять сальник КПП вторичного вала ВАЗ

Подшипник вторичного вала обеспечивает свободное вращение его конца в том месте, где вал уже покидает пределы коробки передач. Изнутри подшипник наполняется смазочным веществом, который облегчает вращение детали.

В том же месте устанавливается сальник вторичного вала КПП. Сальник представляет собой резиновое уплотнительное кольцо, которое надевается на вал и заполняет промежутки между валом и корпусом коробки передач. Сальник предназначен для предотвращения утечки масла и обеспечивает герметичность системы.

Еще по теме Чем грозит автомобилю длительная стоянка в холодном гараже

Со временем, и сальник, и подшипник подвергаются естественному износу. Части подшипника разрушаются и начинают разбалтывать вал. Постепенно трение между деталями повышается, и подшипник начинает нарушать форму вала. Балансировка вала со временем нарушается, и он начинает вибрировать. Самым первым пострадает сальник, который потеряет свою форму и больше не сможет удерживать масло в коробке передач.

Масло постепенно уходит и смазка деталей КПП нарушается. Помимо этого, сальник может выйти из строя и по вине износа, который наступает в любом случае. Дело в том, что резиновое изделие имеет определенный срок службы, который определяется пробегом и сальник начинает трескаться, а также терять свои уплотнительные свойства.

Диагностировать неисправность сальника можно визуально. Для этого достаточно время от времени заглядывать на место соединения кардана и вторичного вала. Если там обнаружатся следы трансмиссионного масла, то можно с уверенностью заявлять, что сальник пришел в негодность и требуется в замене.

Неисправность подшипника определить достаточно трудно. Для этого нужно иметь хороший слух и прекрасно знать свой автомобиля. При движении на передачах может появиться гул из коробки передач и вибрация, при выжиме сцепления или выключении передачи гул пропадает, однако не стоит путать этот звук со звуком неисправного выжимного подшипника сцепления или первичного вала коробки.

• Автомобиль необходимо загнать на яму или эстакаду. Самым главным требованием будет то, что он должен быть обездвижен в целях безопасности. Для этого под колеса установите противооткатные опоры или заблокируйте колеса с помощью ручного тормоза.
• Подготовьте коробку передач к демонтажу. Без этой операции замена сальника и подшипника невозможна. Первым делом отключите «массу» или «минусовую» клемму аккумулятора. Теперь в салоне машины найдите рычаг переключения, вдавите его вниз и отверткой разожмите запорную втулку. Рычаг должен выйти наружу. После этого, освободите дистанционную пластиковую втулку при помощи двух отверток, которыми нужно разжать специальные крепящие лепестки. Затем, спуститесь под автомобиль и демонтируйте приемную выхлопную трубу, так как она будет мешать дальнейшему снятию КПП.

• Там же, на коробке передач разъедините специальную колодку двух проводов, которые отвечают за включение фонарей заднего хода. Открутите крепление карданной передачи, крепление стартера, освободите цилиндр гидравлического привода выключения сцепления, но не выкручивайте с него шланга, чтобы избежать последующей прокачки сцепления, и снимите гибкий трос спидометра.
• Теперь самое главное: выкрутите крепления поперечины, удерживающей коробку сзади, и поставьте под коробку передач любую опору, чтобы она не рухнула при выкручивании креплений к двигателю. Открутите соответствующие крепления и снимите КПП с опоры.
• Разберите коробку передач, однако перед этим из нее необходимо слить все масло. Как только коробка передач будет полностью разобрана, найдите подшипник, насаженный на вал и выдавите его при помощи съемника. После этого, таким же способом установите новый подшипник и поменяйте сальник.

• Проведите сборку КПП в обратном порядке и установите ее на автомобиль.

На этом замена сальника и подшипника вторичного вала КПП ВАЗ 2107 завершена. Если вы плохо владеете инструментом и совсем не разбираетесь в устройстве трансмиссии автомобиля, то лучше всего, доверить это занятие профессионалам из сферы технического обслуживания автомобилей.

В зависимости от месторасположения конструкции различаются и способы проведения ремонтных работ внутри системы. Владельцу для их осуществления потребуется подъемник, набор ключей, отверток различных видов, молоток, небольшой нож.

В качестве основного совета можно привести рекомендацию по подбору агрегатов для замены. Далеко не всегда иностранная продукция превосходит по качеству российские изделия, которые выполняются по жестким государственным стандартам. Поэтому ориентироваться на стоимость при приобретении не стоит. Также при работе по смене данных деталей необходимо в строгом порядке соблюдать последовательность действий.

Для удобства в работе всегда необходимо использовать подъемник или яму в гараже. Это позволит проводить не только операции по замене деталей, но и профилактику иных элементов КПП, общего состояния коробки. Также пристальное внимание необходимо обратить на момент центрирования и затяжки деталей. В случае повышенной нагрузки ресурс подшипников уменьшается пропорционально выросшей нагрузке и, соответственно, следующая замена потребуется при меньших пробегах.

Добро пожаловать! Коробка передач – одна из самых важных деталей при сборке практически любого автомобиля, потому что как нам всем известно если не будет коробки то и колёса вовсе не будут крутиться, так как крутящий момент передаётся лишь от коробки на колёса автомобиля. Со временем коробка, как и любой другой агрегат приходит в негодность и наступает момент когда её нужно менять, но не все знают как произвести данную операцию без ущерба себе (Так как коробка очень тяжелая и может упасть на ногу и т.

д) и автомобилю.Примечание! Для замены коробки вам нужно будет запастись: Основным набором гаечных ключей в который будут входить ключи «на 10», а так же «на 13» и «на 19». Вместо гаечных ключей можно так же запастись (Если есть) такого же размера головками, а так же карданными шарнирами и удлинителем на который всё это будет одеваться!

Ещё для замены нужно будет взять с собой: Отвёртку, пассатижи, по возможности воронку и ненужную ёмкость литра «на 2» которую можно будет потом закрыть крышкой, так как ёмкость нужна для слива отработанного масла которое вы потом можете залить обратно коробку или же выкинуть ёмкость!

А так же ещё необходимо будет запастись: Длинным толстым бруском, благодаря которому во время снятия коробки её можно будет подпереть, чтобы она не висела и тем самым спокойно отвернуть все болты её крепления!

Советы и рекомендации по замене сальника коробке ВАЗ 2107

На рынке присутствует множество изготовителей запасных частей для автомобилей ВАЗ. Это как отечественные, так и зарубежные предприятия. Немало таких выпускают и сальники. Однако негативной стороной разнообразия является нестабильное качество запасных частей. Нередки случаи брака вне зависимости от страны производителя. Поэтому ответственные водители должны внимательно изучать агрегат при приобретении на предмет качества выполнения, наличия или отсутствия трещин.

В целом, несмотря на невысокую стоимость самой детали, процесс ее монтажа занимает достаточно много времени поэтому оптимальным вариантом будет приобретение части от самого производителя автомобиля, который соблюдает расчетные размеры, а также технологию производства оригинальных запасных частей.

Также при проведении монтажа новых частей всегда необходимо иметь под рукой сливную тару для удаления излишних частей трансмиссионной жидкости, а также новую жидкость для последующего долива.
