Модуль зажигания ВАЗ-2114 и его особенности

Модуль зажигания легкового автомобиля специально разработан для усовершенствования запуска автомобильного двигателя. Так как в качестве основных составляющих модуля работают две высоковольтные катушки, то и называют его часто «катушкой зажигания».

Рассмотрим устройство данной детали:

• катушки для вырабатывания высокого напряжения;
• двухканальный электронный коммутатор;
• прочный пластиковый корпус;
• низковольтный разъем подачи управляющих импульсов;
• выводы для подключения высоковольтных проводов к свечам зажигания.

Основными действующими элементами модуля зажигания являются высоковольтные катушки, которые раздают зажигающую искру на свечи. Это возможно благодаря следующей ее конструкции:

1. Проводов для передачи высокого напряжения.
2. Клемм с низким напряжением.
3. Обмотки на сердечнике – вторичной (для розжига рабочей смеси) и начальной.
4. Сердечника из электротехнической стали.

Механизм функционирования катушки зажигания заключается в следующем:

• электронный блок управления двигателем собирает все сигналы от расположенных на нем датчиков;
• ЭБУ формирует управляющий сигнал;
• сигнал поступает непосредственно на катушку зажигания;
• та, в свою очередь, образует высоковольтное напряжение;
• напряжение из катушки поступает на свечу цилиндра двигателя;
• топливновоздушная смесь воспламеняется;
• производится запуск двигателя.

Найти данную деталь сможет даже неопытный автолюбитель: достаточно проследить путь одного из высоковольтных проводов – от свечи до пластикового корпуса.

В этом корпусе и размещается модуль зажигания.

Видео по ремонту КЗ ВАЗ

Зачастую, при поломке модуля зажигания автовладелец сразу бежит в магазин и покупает новый. Но, для ВАЗ-2112 существует альтернативный способ – ремонт. Конечно, без должных знаний в автоэлектрике будет тяжело разобраться во всем схемах и коммуникациях. Эта статья максимально доступно расскажет, как отремонтировать модуль зажигания своими руками.

Модуль зажигания ВАЗ-2114: различные признаки неисправности

Специалисты отмечают основной признак неисправности катушки зажигания – это отсутствие на свечах зажигающей искры. Но, помимо него, существуют и другие признаки, по которым можно судить о том, что модуль вышел из строя:

1. Отсутствие динамики во время разгона двигателя.
2. Появление провалов в работе автомобильного двигателя в момент резкого нажатия ногой на педаль газа, чтобы транспортное средство набрало разгон.
3. Заметное снижение мощности мотора (как говориться, «мотор «не тянет»).
4. «Плавание» холостого хода.

При появлении первых признаков неисправности описываемого модуля владельцу ВАЗ-2114 следует произвести его диагностику. Это можно сделать как самостоятельно в домашних условиях, так и в ближайшем сервисном центре по ремонту автомобилей данной модели.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Методы профилактики модуля зажигания на ВАЗ-2114

Неисправностей автомобильных катушек зажигания на ВАЗ-2114 можно избежать, если регулярно проводить профилактические процедуры. К ним относятся:

1. Периодическое распутывание высоковольтных проводов (связано с сильно увеличенным внутренним сопротивлением, так как это может вывести модуль из строя).
2. Проверка у свечей искрового промежутка между электродами (если расстояние между электродами изменится, это отразиться на эффективной работе катушек зажигания).

При выявлении неисправных свечей производится их замена, после чего автомобиль будет вновь качественно функционировать.

https://youtu.be/pNyBny-_HoQ

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Этап подготовки

Диагностика того как протекает работа модуля зажигания и каждой отдельно взятой катушки осуществляется при помощи специального прибора, который именуется мультиметр или омметр. Его функциональная задача заключается в том, чтобы показать значение напряжения, которое подает модуль зажигания. В результате диагностики можно выявить источник потери тока в цепи, соответственно и характер неисправности. В целях облегчения кропотливой работы рекомендуется перед началом процесса демонтировать модуль наружу.

Модуль зажигания ВАЗ-2114 — неисправности

О неправильной работе данной системы можно судить по следующим признакам. Во-первых, о неисправностях катушки могут говорить провалы при наборе скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» холостых оборотах двигателя. И в-третьих, о неправильной работе сигнализируют нерабочие 1-4 или 2-3 цилиндры.

Необходимо отметить, что подобные симптомы очень часто случаются по причине неисправного ДМРВ, либо регулятора холостого хода. Поэтому в первую очередь смотрим на их работоспособность, а уж потом диагностируем модуль зажигания.

Ремонт модуля зажигания

Если не работает модуль зажигания, его можно попытаться реабилитировать:

• Возьмите ключи торцом на 10, 13 и 17, шестигранный ключ на 5, обычную отвертку, паяльник, флюс на алюминий, лак для ногтей, провода-многожилы.
• Чаще всего в системе зажигания портится соединение – те самые контакты.
• Поворачиваем ключ в зажигании, заводимся, шевелим контакты, получаем исчерпывающий ответ в отсутствии их качественного соединения.
• Теперь двигатель глушим и вынимаем модуль зажигания наружу.
• Нужно открыть его, подденьте его корпус отверткой.

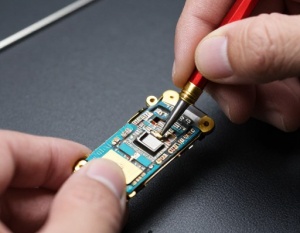

• Внутри плата, покрытая силиконовой пленкой – убираем ее.
• Убираем весь алюминий от ВВ контактов.
• Теперь самое сложное: нам нужно припаять к плане новые провода, откуда мы только что сняли старые.
• Сначала, нужно очистить поверхность коллектора от налета, потом кладем плату на плиту и греем до 200 градусов (примерно на глаз, естественно), она начнет немного пахнуть, когда дойдет до нужной температуры и паять на ней станет в разы проще.
• Теперь, собственно, паяем: концы проводков присоединяем к модулю.
• Лаком для ногтей замазываем все контакты проводов с модулем и платой.
• Сейчас нужно собрать все как было, поставить устройство зажигания на место и завести двигатель. Только после этого, когда вы убедились, что все нормально работает, можете брать герметик и заклеивать его намертво.
• Отдельные элементы, вышедшие из строя. Ремонтировать не получится, они только под замену. Благо, цена на них адекватная: коммутатор в пределах 200 рублей, транзистор от 200 до 300 рублей.

Очень важный момент: в просторечии, как и здесь, катушка зажигания и модуль зажигания – это синонимы. Но в плане технической конструкции – нет. На четырнадцатые с разным объемом двигателя ставятся разные запасные части: на 1,5-литровые самары старого поколения идет именно модуль зажигания, а на 1,5 и 1,6 литров нового поколения самар – катушка зажигания. Коммутатор машин нового образца спрятан в электронном блоке управления, получается, что модуль разбили, и стали называть по имени главной его части — катушки. Будьте внимательны при выборе зап. частей с разборки: не перепутайте их, учитывая этот факт.

Если говорить об обслуживании в сервисе, то цена на него не стоит таких затрат. Проще самому во всем разобраться, тем более. Что есть уйма ресурсов, где вам подскажут и помогут. Главное, помнить о схеме постановки высоковольтных проводов и их хорошем контакте. Бывает так, что неверно состыкованные провода способствуют неправильному возгоранию, искра бьет в реле. И модуль зажигания полностью перегорает.

На самом деле, катушка зажигания на 8 клапанном ВАЗ 2114 — это не совсем правильное название. Дело в том, что катушка стоит на карбюраторных автомобилях, а на «четырнадцатой» используется именно модуль. Вне зависимости от того, как вы будете называть данный элемент, понимается под ним один и тот же агрегат. И он периодически выходит из строя, что влечет за собой необходимость ремонта.

• Функции и задачи
• Признаки поломки
• Коды ошибок
• Замена модуля
• Ремонт

Как проверить модуль зажигания на ВАЗ 2114

Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.

ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.

Как проявляется неисправность модуля зажигания:

Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.

Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой (“контролькой”).

Проверка исправности модуля зажигания с помощью мультитестера

Проверка исправности обмотки

Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.

Решение проблемы: замена модуля зажигания.

Проверка исправности вв-проводов

Нужно “прозвонить” колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.

Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.

Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.

Видео: Как проверить модуль зажигания

Проверка исправности модуля зажигания с помощью “контрольки”

Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.
