Установка гбц 2107 инжектор

Без правильно работающего двигателя не поедет ни одна машина, и, к сожалению, практика показывает, что именно на двигатель приходится большинство поломок ВАЗ-2107. Найти качественные составляющие двигателя для отечественных авто сложно, но есть способ, который позволит минимизировать частоту неисправностей – вовремя менять своими руками прокладку головки блока цилиндров (ГБЦ).

Случаи, когда нужно осуществить замену прокладок головки ГБЦ

Замена прокладки головки блока цилиндров ВАЗ-2107 требуется в обязательном порядке в ряде случаев:

1. Если имеются повреждения около камер сгорания – к этой неприятной ситуации приводит перегрев двигателя. Когда барахлит система охлаждения, а водитель предпочитает не обращать внимание на неисправность и откладывает ремонт в долгий ящик, оставляет желать лучшего состояние блока цилиндра и его головки.
2. Замечена течь тосола или охлаждающей жидкости – поломка часто сопровождается некорректной работой вентилирующего устройства, термостата, банальной утечкой вещества из шлангов.
3. Присутствует утечка моторного масла. Если замечены следы утечки масла снаружи, значит, плохо прилегает прокладка. Затяните болты головки, если это не помогает, тогда придется заменить прокладку ГБЦ своими руками.

замена прокладки головки блока цилиндров на автомобиле ваз 2107 с карбюраторным двигателем

Снимаем головку блока цилиндров с двигателя автомобиля ваз 2107 не отсоединяя от головки блока цилиндров карбюратор, впускной трубопровод и выпускной коллектор. Для выполнения работы по замене прокладки головки блока цилиндров на автомобиле ваз 2107 потребуется динамометрический ключ.

Снятие прокладки блока цилиндров с двигателя автомобиля ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту).

2. Для удобства проведения работы по замене прокладки головки блока цилиндров снимаем аккумуляторную батарею с автомобиля ваз 2107 (см. «Аккумуляторная батарея ваз 2107 — снятие и установка»).

3. Сливаем с автомобиля ваз 2107 охлаждающую жидкость (см. «Охлаждающая жидкость — проверка уровня и замена»).

4. Отсоединяем наконечник провода от датчика указателя температуры охлаждающей жидкости (см. «Датчик указателя температуры охлаждающей жидкости — замена»).

5. Снимаем приемную трубу со шпилек выпускного коллектора (см. «Приемная труба — снятие и установка»).

6. Снимаем корпус воздушного фильтра (см. «Корпус воздушного фильтра ваз 2107 — снятие и установка»).

7. Отсоединяем от карбюратора тягу привода воздушной заслонки, топливный шланг, шланг ЭПХХ, вентиляции картера, вакуумного регулятора опережения зажигания и колодки проводов (см. «Карбюратор ваз 2107 — снятие и установка»).

8. Устанавливаем на двигателе автомобиля ваз 2107 поршень 4-го цилиндра в положение ВМТ такта сжатия (см. «Зазор между рычагами клапанов и кулачками распределительного вала — регулировка»).

9. Снимаем корпус в сборе с распределительным валом. Помечаем положение рычагов привода клапанов и снимаем рычаги с пружинами (см. «Распределительный вал и рычаги клапанов — замена»).

10. Подвязываем проволокой цепь грм и пропускаем ее через окно в головке блока цилиндров.

11. Снимаем с автомобиля ваз 2107 распределитель зажигания (см. «Распределитель зажигания ваз 2107 — снятие и установка») с высоковольтными проводами.

12. Выворачиваем из головки блока цилиндров ваз 2107 свечи зажигания (см. «Свечи зажигания ваз 2107 — проверка состояния и замена»).

13. Снимаем воздухозаборник теплого воздуха (см. «Прокладки впускного трубопровода и выпускного коллектора карбюраторного двигателя — замена»).

14. Отворачиваем гайку верхнего крепления теплозащитного экрана стартера (см. «Стартер автомобиля ваз 2107 — снятие, установка»).

15. Снимаем со шпильки выпускного коллектора наконечник «массового» провода (см. «Прокладки впускного трубопровода и выпускного коллектора карбюраторного двигателя — замена»).

16. Отсоединяем от штуцера впускного коллектора трубопровода шланг подогрева.

17. Отсоединяем от штуцеров впускного коллектора трубопровода шланги вакуумного усилителя тормозов и экономайзера принудительного холостого хода (ЭПХХ).

18. Ослабив затяжку хомутов, снимаем перепускной патрубок термостата и подводящий патрубок к радиатору автомобиля ваз 2107.

19. Ослабив затяжку хомута, снимаем с патрубка шланг подвода охлаждающей жидкости к радиатору отопителя ваз 2107.

20. Торцовым ключом на 12 мм с удлинителем отворачиваем десять болтов внутреннего крепления головки к блоку цилиндров двигателя ваз 2107.

21. Торцовым ключом на 13 мм отворачиваем болт наружного крепления головки к блоку цилиндров двигателя ваз 2107.

22. Снимаем головку блока цилиндров ваз 2107 вместе с впускным коллектором трубопровода, выпускным коллектором и карбюратором.

23. Снимаем прокладку головки блока цилиндров с двух центрирующих втулок блока цилиндров.

Установка прокладки головки блока цилиндров на карбюраторный двигатель автомобиля ваз 2107

1. Устанавливаем на двигатель автомобиля ваз 2107 новую прокладку и головку блока цилиндров в обратной последовательности, пропустив через их окошки проволоку с цепью грм.

2. Проверяем совпадение ранее нанесенных меток.

3. Перед установкой головки блока цилиндров необходимо заблаговременно смазать болты ее крепления моторным маслом и дать стечь излишкам масла, выдержав болты не менее 30 мин.

ВНИМАНИЕ Болты крепления головки блока цилиндров допускается повторно применять только в том случае, если они вытянулись до длины не более 115,5 мм. При большей длине болт необходимо заменить.

4. Затягиваем болты крепления головки блока цилиндров в четыре приема:

— предварительно затягиваем десять болтов внутреннего крепления головки моментом 20 Нм;

— подтягиваем болты головки блока цилиндров моментом 69,4-85,7 Н-м.

— доворачиваем болты на 90°;

— снова доворачиваем болты на 90°.

Последним затягиваем болт головки блока цилиндров наружного крепления (11) моментом 30,6-39,1 Нм.

Порядок затяжки болтов крепления головки блока цилиндров

5. Устанавливаем корпус с распределительным валом на шпильки головки блока цилиндров и равномерно заворачиваем гайки крепления (см. «Распределительный вал и рычаги клапанов — замена»).

6. Отвязываем проволоку, устанавливаем звездочку с цепью грм на распределительный вал, заворачиваем болт крепления и контрим его, загнув лепесток стопорной шайбы.

7. «Заряжаем» натяжитель цепи грм и, установив его на прежнее место, «разряжаем» (см. «Натяжитель цепи привода газораспределительного механизма — замена») и регулируем натяжение цепи (см. «Цепь привода газораспределительного механизма — регулировка).

8. Регулируем зазор между рычагами и кулачками клапанов распределительного вала (см. «Зазор между рычагами клапанов и кулачками распределительного вала — регулировка).

9. Регулируем на автомобиле ваз 2107 натяжение ремня привода генератора (см. «Ремень привода генератора ваз 2107 — регулировка натяжения и замена»).

10. Устанавливаем на автомобиль ваз 2107 распределитель зажигания, направив контакт бегунка к высоковольтному выводу 4-го цилиндра (см. «Распределитель зажигания ваз 2107 — снятие и установка»). Проверяем и при необходимости регулируем на автомобиле ваз 2107 угол опережения зажигания (см. «Момент зажигания — проверка и регулировка»).

11. Установка на автомобиль ваз 2107 всех снятых деталей выполняется в обратной последовательности.

12. Заливаем в систему охлаждающую жидкость (см. «Охлаждающая жидкость — проверка уровня и замена»).

Пошаговое руководство по замене прокладки ГБЦ ВАЗ-2107

Чтобы заменить прокладку ГБЦ в ВАЗ-2107, следует произвести такие манипуляции:

1. Начальный этап предполагает демонтаж фильтра, фильтрующего поступающие воздушные потоки. Если в ВАЗ-2107 обустроен карбюратор, сделать это проще, чем произвести те же работы при наличии инжектора. Ваша задача – открутить и разобрать все детали целой системы, только так удастся добраться до ГБЦ.
2. Извлеките карбюратор.
3. Выкрутите абсолютно все патрубки, которые остаются на виду.
4. Избавьтесь от крышки ГБЦ, отсоединив крепежи. Отложите гайки и фиксаторы в сторону, не потеряйте, иначе собрать механизм в единое целое не получится.
5. Подставьте под шланг емкость и аккуратно слейте оставшуюся в автомобиле охлаждающую жидкость.
6. Защитите свое здоровье от поступления электрического тока, демонтировав АКБ.
7. Отложите крышку от распределителя зажигания в сторону.
8. Вытащите с карбюратора шланги – один, отвечающий за подогрев, и второй, идущий от регулятора вакуумного формата, который распределяет зажигание.
9. Демонтируйте воздухосборник и уберите тягу заслонки дроссельного типа.
10. С головки блока цилиндров ВАЗ-2107 своими руками снимите датчик, контролирующий температурный режим.
11. Соедините между собой показатели на звездочке привода распределительного вала с разметкой, находящейся на корпусе подшипникового устройства распредвала. Этот простой прием позволит избежать повторного монтажа распределяющей фазы в момент сборки.
12. Далее разогните в разные стороны края шайбы фиксации звездочки и выкрутите болт. Звезда пусть остается на своем месте.
13. На половину оборота ослабьте гайку натяжителя и при помощи отвертки отожмите башмак. По мере ослабления цепи затяните крепеж снова.
14. Осталось отсоединить болт, удерживающий звездочку, и снять ее. Во избежание падения цепи ГРМ придерживайте ее мягкой проволокой.
15. Снимите с подшипника, находящегося на распределительном вале, корпусную основу, и отсоедините гайки головки блока цилиндров ВАЗ-2107.
16. Когда крышка головки легко снимается, расположите новую прокладку.
17. Соберите составляющие в единое целое, следуя обратному порядку предложенной инструкции.
18. Откорректируйте работу клапанов.

Какая прокладка ГБЦ лучшая

Уплотняющая прокладка служит для укрепления каналов охлаждения двигателя и хорошо сохраняет масляные каналы в цилиндрах, на которые возложена газораспределительная функция. Поэтому экономить на прокладке ГБЦ не стоит. Если деталь некачественная, может произойти прорыв между каналом охлаждающей системы и дренажными канальцами смазочной системы. Бывает прорыв, находящийся в месте соединения канала системы охлаждения и цилиндра.

Кстати, то же самое случается, когда слабо затянута головка блока цилиндров, но в любом случае прокладку придется поменять.

В автомагазинах продаются такие виды прокладок ГБЦ, предназначенных для монтажа в ВАЗ-2107:

1. Асбестовые – предполагают сопутствующий ремонт двигателя. Преимуществами материала являются термостойкость, повышенная упругость, хорошие характеристики эластичности.
2. Безасбестовые изделия тоже удобны в эксплуатации, и все благодаря минимальным усадкам и прекрасным восстанавливающим свойствам.
3. Металлические – считаются лучшими среди всех других уплотнителей ГБЦ. Суть в том, что давление распределяется равномерно по всему блоку.

Видео, как осуществляется замена прокладки головки блока цилиндров ВАЗ-2107 своими руками, можно посмотреть ниже:

Когда необходима замена уплотнителя ГБЦ

При прогорании прокладки повреждения существенные: утрачивается целостность, деталь теряет форму. При пробое повреждения незначительные, порой даже незаметные невооруженным глазом.

Прокладка становится непригодной по следующим причинам:

• перегрев;
• крепежные элементы при установке затянуты с отступлением от норм момента затяжки;
• некачественный хладагент;
• нарушения в работе двигателя;
• бракованное, некачественное изделие.

Силовой агрегат перегревается из-за неисправностей элементов охладительной системы: радиатора, вентилятора и др. Для прогорания прокладки достаточно проехать буквально 500 метров. При установке уплотнителя ГБЦ важно соблюдать порядок закручивания креплений и момент с каким они затянуты. Если будут нарушены эти правила, уплотнитель деформируется и в дальнейшем будет пробита. ОЖ низкого качества может стать причиной коррозии, что вызовет повреждение материала уплотнителя и даже головки цилиндра.

Пришедшую в негодность прокладку ГБЦ можно определить по следующим признакам:

• перебои в работе силового агрегата;
• потеки рабочих жидкостей из-под ГБЦ;
• быстрый нагрев и перегрев мотора;
• следы ОЖ в смазывающих веществах;
• пар в выхлопных газах;
• конденсат на свечах зажигания;
• повышенное давление в охлаждающей системе, появляется дым в расширительном бачке.

Это интересно: Схема предохранителей Kia Rio 3 — где расположены блоки
Симптомы проявляются по-разному в зависимости от места повреждения прокладки. Если испорчены края отверстий цилиндров возможен перегрев двигателя и повышенное давление в системе охлаждения.

Если ОЖ попадет в камеры сгорания двигатель начнет троить, так как в ТВС будет разбавлена хладагентом, не сможет до конца сгорать. Из выхлопной трубы будет выходить белый дым со специфическим запахом.

Если повреждения на краю уплотнителя, в месте соприкасания блока цилиндров и головки возможны подтеки рабочих жидкостей.

Признаки прогара прокладки ГБЦ.

При появлении признаков прогорания уплотнителя, нужно подойти к диагностике комплексно. Прежде чем приступать к замене уплотнителя, нужно убедиться, что причина именно в нем. Для этого необходимо выполнить следующий ряд действий:

1. Обнаружив потеки жидкостей на блоке цилиндров, нужно убедиться, что течет точно из-под головки.

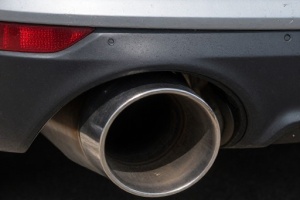

2. Заводим мотор и анализируем цвет и запах выхлопов. Если они выглядят в виде белого дыма, имеют запах антифриза, глушим двигатель и аккуратно откручиваем крышку с расширительного бачка. О наличии в системе охлаждения выхлопных газов говорит запах сгоревшего топлива.
3. Запускаем двигатель без крышки на расширительном бачке, внутри него не должно быть масляных следов масла и пузырьков газа.
4. Глушим мотор, даем ему остыть. Достаем щуп для измерения уровня масла и смотрим на ее цвет. Если ее уровень слишком повысился без особых причин или есть следы жидкости бело-коричневого цвета, это говорит о смешивании масла и хладагента.
5. Даем поработать силовому агрегату 5 минут, глушим его. Достаем свечи, осматриваем электроды. Если они влажные, то большая вероятность, что в цилиндры попала ОЖ.

Признаки неисправности ПГБЦ

Причин прогорания прокладки головки на автомашинах ВАЗ несколько:

• перегрев мотора;
• слабая затяжка болтов ГБЦ;
• трещина в головке блока;
• деформированная поверхность ГБЦ или блока цилиндров.

Основной причиной прогара ПГБЦ является перегрев, температура двигателя определяется по датчику на комбинации приборов. Перегреваться движок может из-за различных факторов:

• недостаточный уровень тосола (антифриза) в системе охлаждения;
• неправильно выставлено зажигание (слишком позднее);
• забит основной охлаждающий радиатор;
• зажаты впускные и выпускные клапана.

При сильном перегреве может выйти из строя головка блока, «залечь» поршневые кольца. Если после замены ПГБЦ прокладка прогорает снова, необходимо выполнять уже более серьезный ремонт, разбираться с причиной повторяющегося дефекта.
