Сборка двигателя ВАЗ 2111

Легковые автомобили комплектуются различными типами двигателей, силовые агрегаты могут отличаться объемом, мощностью, конструкцией.

• 1 Поршневые кольца двигателя
• 2 Тепловой зазор поршневых колец
• 3 Поршневые кольца ВАЗ
• 4 Признаки и причины износа (поломки) поршневых колец
• 5 Размеры поршневых колец: таблица (ВАЗ)
• 6 Замена поршневых колец
• 7 Раскоксовка поршневых колец

В зависимости от производителя у каждого мотора есть свой определенный ресурс – самыми основными серьезными поломками считаются выход из строя коленчатого вала или поршневой группы.

Если в двигателе повышается расход масла, чаще всего причиной этого являются изношенные или поломанные поршневые кольца, замена их – работа достаточно трудоемкая, к тому же требует определенных слесарных навыков.

Поршневые кольца двигателя

В двигателе внутреннего сгорания (ДВС) поршневые кольца (ПК) служат для уплотнения между стенками цилиндра (гильз) и поршнем, за счет них создается компрессия в цилиндрах. Если при сборке в мотор забыть поставить ПК, двигатель не заведется, так как не будет обеспечено необходимое сжатие рабочей топливовоздушной смеси.

В легковых автомобилях на каждом поршне стандартно устанавливаются по три кольца – два компрессионных и одно маслосъемное, причем, маслосъемные ПК могут быть наборными, то есть, состоять из нескольких элементов. Компрессионные поршневые кольца (КПК) служат для создания компрессии в цилиндрах, всегда изготавливаются из высокопрочного чугуна с различными присадками. Наибольшей прочностью обладает верхнее КПК, так как оно работает в самом тяжелом температурном режиме и испытывает максимальные нагрузки.

Маслосъемные поршневые кольца двигателя (МПК) нужны для отвода масла от стенок цилиндров, если кольца не будут выполнять свою функцию, двигатель будет расходовать масло. МПК могут быть как чугунными, так и стальными, причем, чугунные ПК почти всегда изготавливаются цельными, а вот стальные маслосъемные кольца бывает только наборными (составными). Стальное МПК на один цилиндр состоит из:

• двух пружинных стальных колец;
• осевого расширителя;
• радиального расширителя.

Причины повреждения прокладки

Прокладка головки блока цилиндров является одноразовым элементом и при разборке двигателя в обязательном порядке подлежит замене.

По своей структуре прокладка ГБЦ состоит из нескольких слоев:

• картона;
• фибры;
• пробки;
• стальной окантовки.

При эксплуатации автомобиля необходимо периодически осматривать двигатель ВАЗ- 21124 и проверять состояние прокладки, повреждение которой может привести к преждевременному капитальному ремонту автомобиля.

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

• между ПК и канавкой;
• в стыке.

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

• между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
• между канавками и МПК – от 0,05 до 0,06 мм;
• на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

• между кольцом и канавкой – 0,15 мм;
• на стыке – 1,0 мм.



Поршневые кольца ВАЗ

Волжский автомобильный завод производит двигатели для переднеприводных и заднеприводных автомобилей, поршневые кольца для моторов ВАЗ первоначально подставлял Мичуринский завод. У мичуринцев в продукции допускалось много брака, и с 1986 года в Тольятти было налажено собственное производство. В настоящее время существует много различных производителей, которые изготавливают ПК для вазовских двигателей, в частности, это:

Сейчас читают

Знакомьтесь: масло Eneos 5W-30

Моторное масло для двухтактных двигателей

• АВТОВАЗ (Тольятти);
• СТК (Самара);
• GOETZE (Германия);
• MAHLE (Германия);
• NPR EUROPE (бывшее название SM, Япония).



Признаки и причины износа (поломки) поршневых колец

На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

• ломаться на две или несколько частей;
• изнашиваться по толщине;
• иметь общий износ.

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

• сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
• повышенный расход масла в двигателе;
• падение мощности, мотор перестает тянуть;
• закоксовывание свечей зажигания.

Если появляются признаки неисправности в поршневой группе, в первую очередь меняются поршневые кольца. Но замена ПК не всегда дает нужный эффект, часто после ремонта мотор продолжает дымить и расходовать масло. Причина здесь простая – имеется износ в самих цилиндрах. В блоке обычно гильзы изнашиваются неравномерно – они приобретают овальную форму, из-за выработки поршневые кольца не прилегают плотно к стенкам цилиндров и не обеспечивают герметичность.

Размеры поршневых колец: таблица (ВАЗ)

На автомобилях вазовского производства устанавливаются двигатели типа:

• 2101/2103/ 2105/2106 (ВАЗ-классика);
• 21213/ 21214/2130 (Нива);
• 2108/21083 (ВАЗ 2108-09-099);
• 2111/2112 (ВАЗ 2110-11-12);
• 21114 (ВАЗ 2113-14-15);
• 11186 (Лада Гранта);
• 11194 (Lada Kalina).

Также есть множество других модификаций ДВС, все вазовские моторы четырехцилиндровые рядные, с общим количеством клапанов 8 или 16. У моторов ВАЗ есть несколько стандартных размеров цилиндров:

• 76 мм;
• 79 мм;
• 82 мм.

У каждого размера предусматривается ремонтное увеличение на 0,4 и 0,8 мм, заводами производятся ремонтные поршни и кольца первого и второго ремонтных размеров. Поршневые кольца с диаметром 76 миллиметров выпускаются для двигателей:

• 2101;
• 2103;
• 2108;
• 1111(Ока).

Первый ремонтный размер ПК для этих моторов – 76,4 мм, второй ремонтный размер – 76,8 мм. Поршни, а также и поршневые кольца 79 мм производятся для ДВС моделей:

• 21011;
• 2105;
• 2106;

На всех этих моторах также есть два ремонтных размера ПК – 79,4 мм (первый ремонт) и 79,8 мм (второй ремонт). Самые распространенный размер ПК – 82 мм, на многих современных автомобилях ВАЗ используется поршневая группа именно этого размера. Диаметр поршневых колец 82 мм можно встретить на двигателях:

• 21083;
• 21213;
• 21214;
• 2130;
• 2123(Chevrolet Niva);
• 2111;
• 21114;
• 11183 (Калина и Гранта);
• 2112;
• 21124;
• 21126(Приора);

У ДВС ВАЗ есть и отклонения от типичных размеров, например, на моторе 11194 объемом 1,4л устанавливаются поршни и ПК диаметром 76,5 мм, этим ДВС комплектуется Ладв Калина. Также есть нестандартный силовой агрегат 1800 см? ВАЗ-21128 с номинальным диаметром цилиндров 82,5 мм, но серийно АвтоВазом движок не производится.

Как ставить кольца на поршень ваз 2110

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Ну, а для тех, кому не все равно, как их мотор будет работать после переборки, следует прочитать данную статью.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

• в цилиндрах нет выработки;
• не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

• выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
• сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
• снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
• отсоединяем от ГБЦ вв провода, патрубки системы охлаждения, откручиваем болты головки;
• раскручиваем гайки приемной трубы глушителя;
• полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;



• если под двигателем есть защита, демонтируем ее;
• подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
• снимаем нижний лючок корпуса КПП (три болтика);
• головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;



• демонтируем поддон, снимаем маслоприемник;



• отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;



• шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
• снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;



• устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
• устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;



• ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
• затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Задние двери ВАЗ 2110, 2111, 2112

Сборка задних дверей ВАЗ 2110

Попробовал собрать задние двери. Делать нужно все целиком начиная со вклейки направляющих на новые стекла и заканчивая установкой новых бархоток. Этой записи здесь скорее всего сейчас не было, если все сразу получилось, как должно бы быть. И так, обо всем — по порядку)

1. Сначала конечно же процедура подготовки деталей. Пришлось не много искупать внутренние замки в уайтспирите чтоб удалить старую смазку, смешанную с дорожной пылью.

Замки

Дверные замки раскрывать не стал т.к похоже они не разборные. Все хорошенько продул сжатым воздухом. Потом кистью с большим ворсом нанес смазку (Циатим-203)

2. ЭСП правый\левый производство «Электромашиностроительный Mede in Kirov. Стеклоподъемники 2001 года выпуска, привод полностью в металлическом корпусе.

Ссылка на список продукции и другие ЭСП (Калина, приора и т.д) www.lepse.com/products/19/ У меня модификация ЭПС-4.

Механизм:

Шестеренку посмотрел, видимого износа за 12 лет никакого нет. Значит, можно добавить немного смазки и жить спокойно. Редукторы закручены на мертво, снять не смог. Все болтики посажены с какой-то герметизирующей эластичной краской.

3. Когда все готово можно броситься собирать) Инструкций что и как крутить в интернете много, да и собственно особенного не чего нет.

— Опускаем в дверь стекло, разворачиваем поднимаем вверх. Все оно на своем месте. — Пространство в двери свободно, можно вешать навесное: замок внутренний с тягами, замок внешний. Проверяем, дергаем. Работает значит отл. — Устанавливаем подъемник (через технологическое отверстие), регулируем положение. Прикручиваем направляющую к планке стекла. Добиваемся плавности и равномерности хода. ЭСП запитывал от 12v блока питания. Настройка занимает немного больше времени т.к. усилие при подъеме проверить сложнее чем в варианте ручного подъемника.

правая левая направляющие опускного стекла

Штатные приводы замков заменены на старлайны

Тягу замка пришлось укорачивать примерно на 1см, т.к корпус нового привода немного длиннее.

В ходе проверки открытия закрытия выяснилось что этот замок чуток подклинивает.

Придется его потом заменить, на нем был сорван один болт. Пришлось привариваться к нему, в итоге натекло на корпус… потом болгарка… в общем, ушатался. Внутри от температуры что-то повело и теперь туговато отщелкивается.

4. Ставим на место наружные бархотки. Чтобы все было по грамотно, они от пПриоры. Внутренние будут новые, родные десяточные.

Все готово. Где нужно — проклеил битопластом и маделином, чтобы не чего не брякало и не гремело в дороге.

Итак один день потратил на правую дверь, левую делал на уже следующий. В начале все проходило в штатном режиме абсолютно ни чего нового, пока не дошел до установки направляющих… Тут всплыл косяк стекло почему то сильно закашивает с одного бока((( Крутил вертел все перепробовал все ровно по хорошему не ездит.

Вообщем если убрать короткую направляющую все отл, зазоры справа с лева одинаковые, стекло поднимается ровно. Вот эту:

Мои фотки:

Так сильно зажимает бархотку

На уплотнителе уже видно потертость, цветной след на стекле — это грунт. За него задевало до установки бархотки.

если убрать бархотку достанет до металла

Я уже склоняюсь к тому, что, может, стекло кривое продали, хотя, оно оригинал бор.

Устранение перекоса стекла задней левой двери ВАЗ 2110

Вчера описывал болячку, которая возникла в процессе сборки. Маялся с этой проблемой несколько дней. А сегодня с утра решил еще пошаманить и все получилось. Правда до сих пор не знаю, в чем дело. Может, и правда, стекло не ровное продали.

Исправилось все с помощью одной шайбы (толщина 1мм), подложил её между планкой крепления стекла и посадочным к эсп. В итоге стекло встало на место зазор с никакого увеличился миллиметров до 3-4)

Вот фотки этого дела:

Шайбочка

Вот это норм!

Ну и за одно перекрутил крепеж, добавил плоские шайбы их не было стояли стопорные с зубчиками.

Как-то так. Радует, что все уплотнители встали на место, бархотка сошлась с уплотнительной резинкой стекла.

Такие вот они получились

https://www.drive2.ru/l/2936183/, https://www.drive2.ru/l/2936407/, https://www.drive2.ru/l/2943549/

следующая статья:

Тюнинг, шумоизоляция и доработка приборной панели ВАЗ 2110, 2111, 2112

Содержание статьи: 1. Тюнинг приборной панели своими руками ВАЗ 2111 2. Шумоизоляция приборной панели ВАЗ 2110 3.

Рейтинг 0.00 [0 Голоса (ов)]

Раскоксовка поршневых колец

Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:

• Nitrox Power;
• ЛАВР МЛ-202;
• Титан;
• LIQUI MOLY;
• WYNN’S.



Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.

Но если все-таки забывчивый автовладелец не предпринял меры профилактики, можно воспользоваться средством для раскоксовки. От ржавчины в цилиндрах избавляемся следующим образом:

• сдергиваем высоковольтные провода;
• выкручиваем все свечи зажигания;
• проворачиваем коленчатый вал так, чтобы все поршни находились в среднем положении;
• в каждый цилиндр заливаем по 45 мл жидкости, наживляем свечи зажигания;
• оставляем «отмокать» цилиндры на 6-7 часов;
• зачем выворачиваем свечи, несколько оборотов прокручиваем стартером, чтобы вся грязь из двигателя вылетела;
• снятые детали устанавливаем на место, запускаем мотор. Первое время он может сильно дымить, но затем дым пройдет.

Автовладельцам следует помнить, что раскоксовка не является панацеей от всех бед, и если поршневые кольца изношены, то поможет только их замена.

Сборка двигателя ВАЗ 2111

Сборку двигателя ВАЗ 2111 производите следующим образом.

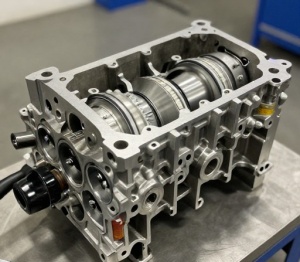

Установите на стенд чистый блок цилиндров и заверните в него отсутствующие шпильки. Установите кронштейн крепления генератора и закрепите его двумя болтами.

Смажьте моторным маслом вкладыши подшипников и упорные полукольца коленчатого вала, а также поршни и сальники. При сборке двигателя после ремонта устанавливайте новые сальники коленчатого вала.

Рис. 1. Установка упорных полуколец коленчатого вала в гнезда среднего коренного подшипника

Установите в 1-е, 2-е, 4-е и 5-е гнезда блока цилиндров вкладыши с канавкой, а в 3-е гнездо блока цилиндров и в крышки коренных подшипников — вкладыши без канавки. Уложите в коренные подшипники коленчатый вал и вставьте в гнездо среднего коренного подшипника упорные полукольца (рис. 1.).

ПРЕДУПРЕЖДЕНИЕ

Полукольца должны быть обращены канавками в сторону упорных поверхностей коленчатого вала (со стороны канавок на поверхность полукольца нанесен антифрикционный слой). На средней опоре коленчатого вала со стороны крепления маховика ставится металлокерамическое полукольцо (желтого цвета), а с противоположнойстороны — сталеалюминиевое.

Установите крышки коренных подшипников в соответствии с метками, которые нанесены на их наружной поверхности .Крышки разверните таким образом, чтобы метки на каждой из них находились со стороны установки генератора. Затяните болты крепления крышек.

Рис. 2. Проверка осевого свободного хода коленчатого вала

Проверьте свободный осевой ход коленчатого вала. Для этого поверните блок цилиндров задней стороной вверх и установите на нее стойку с индикатором так, чтобы ножка индикатора упиралась во фланец коленчатого вала. Перемещая вал вверх и вниз (например, отвертками), замерьте индикатором свободный осевой ход вала (рис. 2.). Он должен быть в пределах 0,06-0,26 мм. Если ход больше, то приведите его в норму, заменив старые полукольца новыми или установив полукольца увеличенной толщины.

Рис. 3. Держатель заднего сальника коленчатого вала.

Стрелками показаны выступы для

центрирования держателя относительно фланца коленчатого вала

Оправкой 67.7853.9571 запрессуйте в держатель (рис. 3.) задний сальник коленчатого вала. Наденьте держатель с сальником на оправку 67.7853.9572 и передвиньте его с оправки на фланец коленчатого вала. Установите под держатель прокладку и прикрепите его к блоку цилиндров болтами с пружинными шайбами

Рис. 4. Блокировка

маховика фиксатором 67.7820.9526

Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра. Установите шайбу и болты крепления маховика. Заблокируйте маховик фиксатором 67.7820.9526 (см. рис. 4.) и затяните болты крепления. На болты крепления маховика перед установкой нанесите герметик УГ-6. Для надежного схватывания герметика, перед его нанесением обезжирьте болты и резьбовые отверстия в коленчатом валу.

Рис. 5. Установка поршня с поршневыми кольцами в цилиндр при помощи регулируемой втулки 67.7854.9519

Подберите поршни к цилиндрам по классу и одной группы по массе и соберите поршни с шатунами. С помощью регулируемой втулки 67.7854.9519 вставьте в цилиндры поршни с шатунами (рис. 5).

ПРЕДУПРЕЖДЕНИЕ.

Отверстие для пальца на поршне смещено от оси на 1,2 мм, поэтому при установке поршней в цилиндры стрелка на днище поршня должна быть обращена в сторону привода распределительного вала.

Установите вкладыши в шатуны и крышки шатунов. Установите шатуны и крышки на шейки коленчатого вала, затяните шатунные болты. Крышки шатунов необходимо устанавливать так, чтобы номер цилиндра на крышке находился против номера цилиндра на нижней головке шатуна.

Оправкой 67.7853.9580 запрессуйте передний сальник коленчатого вала в крышку масляного насоса. Залейте в масляный насос немного моторного масла и проверните несколько раз его ведущую шестерню. Установите на оправку 67.7853.9580 масляный насос с передним сальником коленчатого вала и поверните ведущую шестерню в такое положение, чтобы ее можно было надеть на шейку коленчатого вала. Передвиньте насос с оправки на вал, установите под насос прокладку и прикрепите его к блоку цилиндров.

Рис. 6. Направляющие штифты масляного насоса

Для правильной установки насоса в его корпус запрессованы два направляющих штифта, которые должны входить в соответствующие отверстия блока цилиндров.

Рис. 7. Установка масляного насоса: 1 — масляный насос; 2 — прокладка масляного насоса; 3 — приемник масляного насоса; 4 — прокладка картера; 5 — картер; 6 — датчик положения коленчатого вала

Вставьте в отверстие масляного насоса маслолриемник с уплотнительным кольцом, прикрепите его к масляному насосу и к крышке второго коренного подшипника коленчатого вала (см. рис.7.). Установите масляный картер 5 с прокладкой 4 и закрепите его.

Смажьте моторным маслом уплотнительное кольцо масляного фильтра и установите масляный фильтр, вручную привернув его к штуцеру на блоке цилиндров.

Рис. 8. Втулки для центрирования головки на блоке цилиндров

Вставьте в блок цилиндров две центрирующие втулки (рис. 8.) и установите по ним прокладку головки цилиндров. У правильно установленной прокладки отверстие для прохода масла (окантовано медной лентой) должно находиться в зоне 5-го болта крепления головки цилиндров.

Поверните коленчатый вал так, чтобы поршни находились в средней части цилиндров.

Установите по центрирующим втулкам головку цилиндров. Затяните болты крепления головки цилиндров в определенной последовательности .Чтобы обеспечить надежное уплотнение и исключить подтяжку болтов при техническом обслуживании автомобиля, болты крепления головки цилиндров затягивайте в четыре приема:

1 прием — затяните болты моментом 20 Н м (2 кгс м);

2 прием — затяните болты моментом 69,4-85,7 Н м (7,1-8,7 кгс м);

3 прием — доверните болты на 90°;

4 прием — снова доверните все болты на 90°;

Рис. 9. Болт крепления головки цилиндров

ПРЕДУПРЕЖДЕНИЕ

Болты крепления головки цилиндров допускается повторно применять только в том случае, если они вытянулись до длины L не более 135,5 мм (см. рис. 9). Если длина болта больше, то замените его новым.

Перед сборкой двигателя заблаговременно смажьте резьбу и головки болтов, окунув их в моторное масло. Затем дайте стечь излишкам масла, выдержав болты не менее 30 мин. Удалите масло или охлаждающую жидкость из отверстий в блоке цилиндров под болты крепления головки цилиндров.

Вставьте в гнездо блока цилиндров насос охлаждающей жидкости с прокладкой. Установите заднюю крышку зубчатого ремня и прикрепите ее вместе с крышкой насоса к блоку цилиндров. Дополнительно прикрепите крышку болтом к блоку цилиндров и гайкой к шпильке на головке цилиндров.

Вложите в гнезда на передних концах коленчатого и распределительного валов сегментные шпонки и установите зубчатые шкивы. Заблокировав шкив распределительного вала от проворачивания, закрепите его болтом с шайбой.

ПРЕДУПРЕЖДЕНИЕ

Запрещается замена болтов крепления маховика на болт крепления шкива распределительного вала и обратно в связи с различным их покрытием. Болты крепления маховика фосфатированные, а болт крепления шкива распределительного вала — оксидированный.

Рис. 10. Проверка совпадения установочных меток на шкиве распределительного вала и задней защитной крышке

Приспособлением 67.7811.9509 поверните распределительный вал до совмещения метки на шкиве с установочным усиком на задней крышке зубчатого ремня(рис.10.)

Рис.11. Проверка совпадения установочных меток на шкиве коленчатого вала

и крышке масляного насоса.

Доверните коленчатый вал в сторону меньшего угла поворота до совмещения установочной метки на шкиве с меткой на крышке масляного насоса (рис. 11). Поворачивать коленчатый вал можно ключом за болт, временно завернутый в передний конец коленчатого вала.

Установите натяжной ролик с дистанционной шайбой и закрепите его в положении минимального натяжения ремня.

Наденьте зубчатый ремень на шкив распределительного вала и, натягивая обе ветви ремня, заведите левую ветвь за натяжной ролик и наденьте ее на шкив насоса охлаждающей жидкости. Наденьте ремень на шкив коленчатого вала и слегка натяните его натяжным роликом, поворачивая ролик против часовой стрелки. При установке ремня избегайте его резких перегибов.

Проверните коленчатый вал на два оборота в направлении вращения и проверьте совпадение установочных меток (см. рис. 10 и 11). Если метки не совпадают, то ослабьте натяжение ремня, снимите его со шкива распределительного вала, поверните шкив на необходимый угол, наденьте ремень, слегка натяните его натяжным роликом, снова проверните коленчатый вал на два оборота и проверьте совпадение установочных меток.

При совпадении меток отрегулируйте натяжение ремня, как описано в подразделе «Распределительный вал и его привод».

Отрегулируйте зазоры в клапанном механизме, как указано в подразд. «Головка цилиндров». Установите переднюю крышку зубчатого ремня и закрепите ее болтами. С задней стороны двигателя прикрепите к головке цилиндров и к корпусу подшипников заглушку с прокладкой.

Аккуратно уложите прокладку в паз крышки головки цилиндров по всему периметру. Установите крышку на головку цилиндров, наденьте резиновые втулки на шпильки и наживите гайки с шайбами. Если втулки имеют следы разрушения, то замените их новыми. Гайки затягивайте равномерно в несколько приемов до упора шайбы в шпильку. Помните, что герметичность крышки зависит от тщательности выполнения всех операций по ее установке.

Заверните в головку цилиндров свечи зажигания и датчики указателя температуры охлаждающей жидкости и контрольной лампы давления масла. Установите модуль зажигания с кронштейном и высоковольтные провода.

Установите на головке цилиндров отводящий патрубок рубашки охлаждения с прокладкой и закрепите его двумя гайками. Заверните в патрубок датчик температуры. Установите прокладку и прикрепите к блоку цилиндров фланец подводящей трубы насоса охлаждающей жидкости. Наденьте на патрубок и подводящую трубу шланги, идущие к термостату, установите термостат и закрепите шланги хомутами.

Установите шланг вытяжной вентиляции картера и закрепите его хомутами на патрубках блока и крышки головки цилиндров. Установите указатель уровня масла.

Рис. 12. Установка ресивера и впускной трубы: 1 — поддерживающий кронштейн; 2 — впускная труба; 3 — прокладка ресивера; 4 — ресивер; 5 — кронштейн для наконечника троса привода акселератора;б — кронштейн; 7 — экран выпускного коллектора; 8 — опорный кронштейн

Наденьте на шпильки головки цилиндров прокладки, установите выпускной коллектор и затяните центральную гайку его крепления. Затем установите впускную трубу с кронштейном 6 (см. рис. 12) и экраном 7 и закрепите их гайками. Установите поддерживающий и опорный кронштейны впускной трубы и закрепите их болтами и гайками.

Рис. 13. Установка топливной рампы с форсунками: 1 — рампа форсунок; 2 — регулятор давления; 3 — вакуумный шланг; 4 — впускная труба; 5 — форсунка; 6 — защелка форсунки

Установите рампу 1 (см. рис. 13) форсунок с форсунками и регулятором давления топлива и прикрепите ее болтами к головке цилиндров. Уплотнительные кольца форсунок перед установкой смажьте моторным маслом. Установите жгут проводов форсунок и подключите провода к форсункам. Наденьте на патрубки крышки головки цилиндров шланги вытяжной вентиляции картера и закрепите их хомутами.
