Замена генератора lada 2111 (ваз 2111)

Процедура снятия

1. Первым делом снимаем ремень с генератора.

2. Отсоединяем колодку от вывода «D» генератора.

3. Снимаем защитный чехол, откручиваем гайку и отсоединяем провода от вывода «В+».

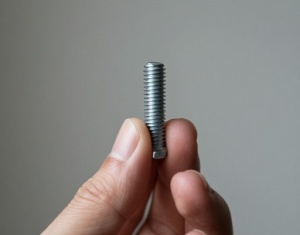

4. Выкручиваем натяжной болт.

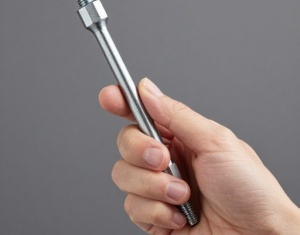

5. Откручиваем верхнее крепление генератора.

6.Вынимаем натяжную планку.

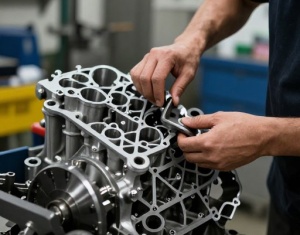

7. Откручиваем нижнее крепление генератора.

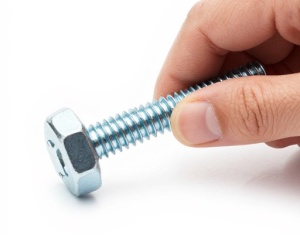

8. Снимаем дистанционную втулку.

9. Вынимаем болт крепления генератора и снимаем его.

Замена генератора с ГУРом, устранение шума

Наблюдался очень странный стук от двигателя, когда газанешь и сбросишь газ раздается стук от области генератора и гура… Долго с этим боролся, да вот не очень удачно, по порядку: -грешил на ролик ремня, ну да было чутка и с ним не все в поряде, долго искал ролик без люфта, но нашёл и поставил, от основного стука не помогло; -сняв ремень гены и ГУРа заведя машину стук исчезал полностью, ну что ж грешил долго на насос ГУРа, далее заменил и его, стало вроде как уже лучше, но через какое то время опять этот стук (((… -подумал а вдруг это генератор шумит, да и напряжение у него просидала когда все включишь до 12V полез его снимать и смотреть и тут началось… Снять гену на машине с ГУРом это еще тот квест… решил снимать через фару, тк через верх не вытащить ресивер мешает, через низ, насос ГУРа, снимать насос это значит сливать масло, а патом еще и прокачивать… так что через фару проще, тем более я еще и фары менял)))

через фару пролезает норм, снять фару не сложно))

И так сняв генератор я покрутил его в руках понял что подшипники его на исходе…

горелый контакт, видно когда то его хорошо каратнули)

Контакт с обмотки немного горелый, от него огрызок остался, подшипникам край, напряжение просидает, ну и купил я тогда новы)))

динамо

Динамо 105А когда у старого было 80 Далее самое интересное, раскрыто тайна зловещего шума…

низ крепления генератора

а это верхняя часть крепления генератора

вот и причина шума, сломанное на двое крепление стучало о другое крепление двигателя.

Скажу сразу найти новый кронштейн под двигатель с ГУРом было не просто, в Брянске я его так и не нашёл! Крепится он на те же болты что и крепление двигателя, но что бы его прикрутить пришлось снимать насос, снял его прямо так не скручивая с него трубки, а просто опустив его в низ)

нижний болт можно закрутить только сняв насос гура

новый генератор рядом со старым

Новый выглядит внушительные, у него на один контакт с обмотки больше, регулятор массивнее, напряжение в борт сети 14,2 V стабильно не реагирует на печку и ближний свет)))) если включить все что можно, это свет дальний, обогрев зеркал, аварийку, печку, задний ход, стоп сигнал…

Итог я доволен, шума нет, напруга в норме, всем бобра))

• Генератор 3800
• Кронштейн 560

Как заменить щетки генератора на ВАЗ 2110-ВАЗ 2112?

Примечание!Щётки можно заменить двумя способами, какой выберите именно вы, решать только вам, первый способ заключается в снятии генератора с автомобиля и в замене щёток (Удобно, но времени больше занимает), второй способ заключается просто в отсоединении клеммы минус с АКБ (Как скинуть клемму, читайте в пункте 1 статьи: «Замена аккумулятора на автомобиле») и в проделывании всей работы на установленном генераторе на автомобиле (Не очень удобно но и не сложно будет щётки снять, если всё будете делать правильно, то сэкономите чуточку времени, если же инструментов коротких и подходящих для этого не будет, то даже и преступать к такой работе не имеет смысла, лучше всё на снятом генераторе делайте, а о том как снять генератор, читайте в статье: «Замена генератора в автомобиле»)!

1. Чтобы поменять щётки, сперва отожмите три защёлки на генераторе по бокам, которые крепят к нему крышку и после чего эту крышку от генератора отсоедините (см. маленькое фото), теперь у вас появляется доступ к регулятору напряжения, у него есть два винта которые его крепят (Указаны синими стрелками), вы эти винты выкрутите и после этого потянув за регулятор, отсоедините и тем самым снимите его полностью с генератора.

Примечание!Когда вы сняли регулятор, вы можете его целиком со щётками поменять или же если у вас нет такой возможности (Не где не продаётся он или просто денег на регулятор нет), то можно найти щётки отдельно и заменить только их, они к регулятору по средством пайки крепятся (Вернее их провода припаяны к клеммам регулятора), поэтому в этом случае берите паяльник и отпаяйте провода идущие от щёток и после чего снимите их с регулятора и новые точно так же, по средством пайки на те же места установите, более подробно всё смотрите в ролике который размещён ниже, но только в нём звука нет, но в принципе и по видео всё прекрасно понятно!

2. Пару слов про проверку щёток скажем, как только вы регулятор вынете поглядите на сами щётки которые должны быть в нормальном состоянии и иметь длину не менее 5 мм (см. фото 1), если меньше они меньше, то либо меняйте их отдельно, либо же целиком весь регулятор заменяйте чтобы проблем уже точно никаких в будущем у вас не было с ним, так же проверить сам регулятор можно следующим образом, подсоедините контрольную лампу на 12 Вольт как показано на схеме 2 (То есть к щёткам) и подайте это же самое напряжение 12 Вольт (Аккумулятор подать может, то есть от него провода тоненькие какие ни будь проведите) «+» на клемму, а «-» на массу, при этом лампа должна будет загореться и тоже самое проделайте но только подайте ток уже не на 12 В, а на 15-16 В и если лампа погаснет, то всё с регулятором в порядке и он не нуждается в замене.

Дополнительный видео-ролик:Более подробно и наглядно увидеть процесс замены регулятора напряжения на новый, вы можете в ролике который размещён чуть ниже:

Генератор ВАЗ 2110 и ВАЗ 2112

Функциональное предназначение автомобильного генератора заключается в преобразовании энергии двигателя в электроэнергию. Генератор начинает работать после заведения мотора от аккумулятора и поддерживает работу системы зажигания и дополнительных энергопотребителей.

Именно количество источников, нагружающих генератор, и сказывается на ресурсе эксплуатации агрегата.

Как подобрать генератор для ВАЗ 2110 или ВАЗ 2112

Ввиду схожести многих компонентов в конструкционных сборках автомобилей ВАЗ 2110 и ВАЗ 2112, большинство электрического оборудования идентично, в том числе и генераторы. Чтобы выбрать правильный генератор необходимо не только учитывать габариты устройства, но и определить его номинальную мощность – для Лады поколения 2110-12 показательно должен быть не ниже 55 Ампер.

Чем выше мощность генератора, тем большее количество энергопотребителей может поддержать агрегат без риска перегрева и снижения эксплуатационного ресурса. Установка генератора увеличенной мощности взамен штатной комплектации позволит подключить дополнительное оборудование и аксессуары – обогрев сидений, качественный автозвук, авто холодильник и т.д. Однако при увеличении мощности генератора также требуется позаботиться о прокладке силовой проводки с большим сечением токопроводящей части, а также установки более емкой аккумуляторной батареи.

Обратите внимание! В случае приобретения не штатного генератора важно проверить совместимость устройства со своим автомобилем. Для этого необходимо зайти на официальный сайт производителя и забить в форму поиска товарный артикул детали и ВИН-номер транспортного средства. При наличии информации о детали в дилерской базе, агрегат можно рассматривать к приобретению.

Демонтаж генератора на ВАЗ 2110 или ВАЗ 2112

Алгоритм демонтажа генератора на ВАЗ 2110 или ВАЗ 2112 не является сложным и выполняется одной парой рук в течение 40-50 минут. Для выполнения процедуры потребуется смотровая яма или автомобильный подъемник, а также набор гаечных ключей или торцевых головок, комплект отверток и пассатижи. Снятие агрегата со штатного места производится в следующей последовательности:

• В первую очередь загоняем автомобиль на яму или подъемник, после чего откидываем все клеммы аккумуляторной батареи и достаем сам АКБ. Для демонтажа аккумулятора в некоторых случаях необходимо открутить болт на фиксирующем хомуте;
• Далее переходим к днищу транспортного средства и снимаем защиту картера-коробки, чтобы обеспечить свободный доступ к двигательному отсеку;
• После снятия защиты аккуратно оттягиваем и снимаем приводной ремень, предварительно придавив отверткой или ключом натяжное устройство;
• Затем откручиваем и снимаем силовую проводку, ведущую к генератору. Теперь можно с помощью головок с удлинителями демонтировать фиксирующие болты, удерживающие генератор на кронштейне;
• В завершение процедуры можно извлекать агрегат из автомобиля. В момент демонтажа важно следить за положением буферной втулки – данный узел может деформироваться при извлечении.

Обратите внимание! Перед ремонтом генератора важно осмотреть состояние проводки и приводного ремня. При наличии разрывов или любых других повреждений комплектующие придется заменить – в противном случае высок риск короткого замыкания или аварии на дороге.

Разборка корпуса генератора для замены комплектующих

Разборка генератора также не является трудной. Как правило, данный агрегат лишь разбирается на части, после чего производится модульная замена неисправной детали – пайку или перемотку обмотки выполнять не придется. Для ремонта генератора на Ладе потребуется вышеописанный набор инструментов, а также пара круглогубцев, которые позволят снять изоляцию без риска повреждений. Весь фронт работ занимает не более 1 часа и происходит по следующему сценарию действий:

• После демонтажа устройства из автомобиля требуется перенести агрегат на верстак или стол и положить задней крышкой наверх. Крышка генератора фиксируется с помощью 4 длинных болтов, которые необходимо выкрутить и разъединить устройство на 2 части – ротор и статор;
• Верхняя часть агрегата состоит из ротора с валом и подшипником. Для проверки состояния работоспособности следует прозвонить ротор мультиметром и при необходимости заменить сам подшипник;
• Нижняя часть агрегата состоит из статора, выпрямительного реле и обмотки. Для проверки также необходимо прозвонить мультиметром статор и реле, и при необходимости заменить изоляционный материал вокруг обмотки;
• В завершение процедуры меняем все неисправные модули новыми деталями, после чего производим сборку агрегата. Во время сборки важно не повредить внешнюю и внутреннюю изоляцию.

Важно знать! Среднестатистический ресурс эксплуатации генератора на ВАЗ 2110 или ВАЗ 2112 составляет 50 000 км пробега, после чего деталь рекомендуется проверять каждые 3-5 000 км.

Простым методом является замер напряжения АКБ при заведенном моторе – если напряжение ниже 13.1 В, то генератор скоро придется менять.

Устройство, принцип работы генератора ваз 2110

Изначально автомашины комплектовались генераторным оборудованием постоянного тока. Растущее энергопотребление заставило отказаться от генераторных приборов малой мощности, применить более сильные устройства переменного тока. Используется метод вырабатывания энергии, построенный на наведении электромагнитного поля на статических обмотках вращающимся электромагнитом.

Устройство генератора ваз 2110: 1 — кожух; 2 — вывод «В+» для подключения потребителей; 3 — помехоподавляющий конденсатор 2,2 мкФ; 4 — общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 — держатель положительных диодов выпрямительного блока; 6 — держатель отрицательных диодов выпрямительного блока; 7 — выводы обмотки статора; 8 — регулятор напряжения; 9 — щеткодержатель; 10 — задняя крышка; 11 — передняя крышка; 12 — сердечник статора; 13 — обмотка статора; 14 — дистанционное кольцо; 15 — шайба; 16 — конусная шайба; 17 — шкив; 18 — гайка; 19 — вал ротора; 20 — передний подшипник вала ротора; 21 — клювообразные полюсные наконечники ротора; 22 — обмотка ротора; 23 — втулка; 24 — стяжной винт; 25 — задний подшипник ротора; 26 — втулка подшипника; 27 — контактные кольца; 28 — отрицательный диод; 29 — положительный диод; 30 — дополнительный диод; 31 — вывод «D» (общий вывод дополнительных диодов)

Ротор, на который графитовыми щетками подается постоянное напряжение возбуждения, вращается внутри металлического корпуса, оснащенного последовательно соединенными катушками. Электромагнитное поле, создаваемое вращающимся замкнутым контуром, вырабатывает наведенный электрический ток в неподвижных обмотках. Трехфазный выпрямительный мост дает возможность получить постоянное напряжение.

Конструктивно прибор выполнен в виде узла цилиндрической формы, закрытого с двух сторон крышками.

Передняя крышка включает подшипник, являющийся опорой для ротора. На оси надет шкив, сообщающийся через ременную передачу с двигателем автомашины. Под задней крышкой находятся элементы электроники – выпрямительные диоды, реле-регулятор напряжения.

Первоначально, при пуске двигателя, контур возбуждения питается от аккумулятора, затем переходит на само обеспечение – получает напряжение от выпрямителя.

Предусмотрены отверстия для естественного воздушного обдува. Радиатором охлаждения выпрямительному мосту служит металлическая обойма.

Принцип работы генератора

Этот агрегат состоит из нескольких деталей:

• корпус;
• ротор;
• статор;
• выпрямительный мост;
• реле-регулятор;
• шкив.

Благодаря генератору, крутящий момент от силовой установки превращается в электрическую энергию. Ротор в процессе вращения создает магнитный поток, который регулируется при помощи реле, а шкив осуществляет ременную передачу. Движение ротора происходит при помощи подшипников, при слаженной работе которых вал перемещается легко.

Еще одно назначение реле-регулятора – ограничение выходного напряжения в пределах от 13,6 до 14,7 В. Напряжение передается через коллекторные кольца на щетки, а выпрямительный мост отвечает за то, чтобы энергия передавалась в одном направлении.

Признаки отказа генератора

Признаками нештатной работы генератора автомобиля могут являться:

• отсутствие индикации «аккумулятор» на приборной панели во время включения зажигания;
• свечение лампочки «аккумулятор» после запуска двигателя;
• периодическое моргание сигнального индикатора «аккумулятор» в процессе движения;
• запах горелой электропроводки в районе генератора;
• отказ запуска двигателя после стоянки.

Читать также: Сетевой кабель схема обжима

Отсутствие заряда АКБ при неисправном генераторе приводит к проблемам с запуском двигателя. Более опасной является неисправность, связанная с превышением тока и напряжения заряда автомобильного аккумулятора. Многие автолюбители используют запуск двигателя от аккумулятора-донора, после чего отключают клеммы аккумулятора для переключения на зарядку собственного АКБ. В этот момент питание электрооборудования автомобиля осуществляется от генератора.

Если генератор неисправен, напряжение в бортовой сети может быть более 17 вольт, что приводит к пробою защитных стабилитронов в блоке управления двигателем. В таком случае требуется дорогой ремонт блока управления двигателем.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток.

Чаще всего неисправность проявляют себя следующим образом:

• генератор не выдает электроэнергию;
• ток на выходе либо слишком высокого или низкого напряжения;
• во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Характерные неисправности

Среди наших соотечественников бытует мнение, что одной из основных неисправностей якоря является отсутствие сопротивления. Следует отметить, что сопротивление проверяется на обмотке ротора, а ротор, в свою очередь, может быть установлен вместо индуктора, а вместо якоря будет стоять статор. Это делается для того, чтобы обеспечить более высокую мощность, поэтому сопротивление может быть диагностировано только на роторе.

Читать также: Канифоль это флюс или нет

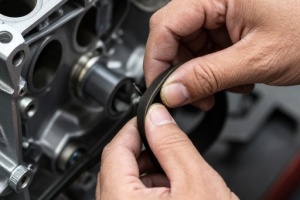

Что касается именно якоря, то для него характерны такие неисправности:

• чаще всего ремонт якоря генератора своими руками производится в результате износа контактных колец;
• также необходимость отремонтировать узел может появиться в результате выхода из строя подшипника вала;
• не так часто, но все же случается проблема короткого замыкания обмотки.

Следует также отметить, что существуют и поломки, которые не подлежат ремонту:

• износ коллектора до диаметра 8.6 см;
• износ шпоночных пазов.

Как правильно снять генератор на ВАЗ-2110

Если у вас силовой агрегат с 8 клапанами, то лучше всего вести работы сверху. В шестнадцатиклапанной разновидности снимать генератор необходимо снизу. Для этого сначала открутите поддон. Перед работой подготовьте несколько разных ключей. Снять этот узел можно быстро, если придерживаться следующей инструкции:

1. Обесточьте бортовую систему автомобиля – для этого достаточно снять «минусовую» клемму с аккумуляторной батареи.
2. На плюсовой шпильке автогенератора найдите гайку М10 и открутите ее.
3. С задней стороны устройства к генератору подведены провода, которые нужно отсоединить перед следующим этапом разборки.
4. Ключом на 13 ослабьте верхнюю и нижнюю гайки.
5. Выкрутите натяжной болт ключом на 10, чтобы ослабить натяжение ремня и снять его.
6. После чего полностью удалите обе гайки (верхнюю и нижнюю), снимите натяжную планку.
7. Аккуратно проверните генератор под прямым углом и извлеките его из моторного отсека.

Если вы хотите провести ремонт этого агрегата, стоит тщательно протереть его ветошью, чтобы убрать все загрязнения.

Расположение, демонтаж генератора ваз 2110

Узел находится под капотом справа внизу, по уровню ниже правой фары, напротив пассажирского сидения. Работы по демонтажу не вызывают особых трудностей. Устройство посажено глубоко в моторном отсеке. Извлекать удобнее вниз.

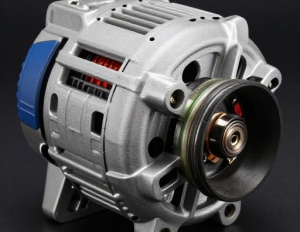

Расположение генератора ваз 2110

Возможны два варианта:

• работать, установив автомобиль на смотровую яму,
• воспользоваться домкратом.

Третий вариант – неисправность застала в дороге. Запасной генератор имеется, поднять авто нечем. Ремонт выполняется долго, на ощупь, вслепую.

1. Установить автомобиль на ручной тормоз.
2. Поднять переднюю правую сторону домкратом.
3. Ослабить крепление, снять минусовую клемму аккумуляторной батареи.
4. Стянуть резиновый защитный колпачок, открутить ключом М10, снять гайку, гровер шайбу с клеммы В+. Подойдет рожковый ключ. Вороток с трещоткой, головкой ускорят, упростят процесс.- Отсоединить провод с разъемом.
5. Выкрутить, вытащить регулировочный болт натяжения ремня генератора.
6. Уменьшить натяжение ремня, придвинуть генератор ближе к двигателю.
7. Отвернуть гайки верхнего, нижнего крепежных болтов. Вынуть втулку.
8. Выбить нижний болт, удалить верхний с планкой.
9. Придерживая одной рукой генератор, другой сбросить ремень со шкива, освободить, вынуть прибор.
10. Исправное устройство устанавливается в обратном порядке. Проверить надежность контактов, избегая искрения.
11. Отрегулировать натяжение ремня: свист свидетельствует о слабом, гул подшипника генератора – о чрезмерном натяжении.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата. Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул). Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Замена деталей генератора ваз 2110

Случаются ситуации выхода из строя электронных компонентов генераторной установки ваз 2110. Замена может быть произведена без полного демонтажа генератора, прямо на автомашине. Регулятор напряжения, диодный выпрямитель располагаются под задней крышкой генератора. На ремонтном столе производить подобный ремонт значительно удобнее.

В полевых условиях необходимо:

• обесточить генератор (отключить отрицательный аккумуляторный провод, провода с обратной стороны прибора);
• снять пластиковую крышку тыльной стороны устройства, получив доступ к электронике;
• открутить, убрать реле – регулятор,
• обратить внимание, запомнить расположение крепежных элементов (винты, шайбы изоляционные, металлические), заворачивать, строго соблюдая порядок размещения, исключая короткое замыкание,
• заменить обойму с диодами, собрать обратно, затянуть контакты.

Как правильно обслуживать и ремонтировать генератор на ВАЗ 2112 своими силами?

В автомобиле ВАЗ 2112 генератор предназначен для питания электрооборудования при заведенном двигателе. Если этот узел выходит из строя, полноценная эксплуатация авто будет невозможной, поэтому водитель во время езды может столкнуться с определенными трудностями. Подробнее о принципе работы, а также замене некоторых элементов этого узла вы сможете прочитать ниже.

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Для начала давайте рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию образования магнитного поля. Этот компонент представляет собой вал, на который устанавливается обмотка возбуждения. Половины этой обмотки установлены в специальных полюсных частях, а питание обмотки током осуществляется благодаря контактным кольцам. Вращение ротора производится благодаря ременной передаче, от привода.

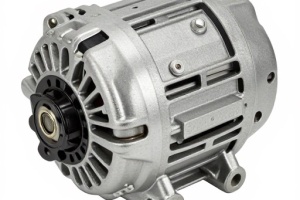

Снятие крышки узла

Еще один, не менее важный компонент — это статор, состоящий из сердечника и обмотки. В этом механизме производится выработка переменного тока, проходящего по электросети через контактные кольца. Для подачи тока на кольца конструкция узла дополняется специальными щетками. После них по схеме устанавливается выпрямительный блок, использующийся для преобразования напряжения, которое вырабатывает устройство. В зависимости от модели устройства и его технических особенностей, могут использоваться различные схемы подключения обмоток.

Реле генераторного узла используется для поддержания напряжения в установленных пределах. Этот элемент при необходимости меняет частоту, а также длительность электрических импульсов. По своей конструкции реле — это несколько контроллеров, а также исполнительные компоненты. Предназначение этих составляющих частей заключается в определении времени, на протяжении которого обмотка возбуждения должна быть подключена к сети. В том случае, если реле выходит из строя, на аккумуляторную батарею будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формирующегося в обмотке, составляют 13.2-14.7 вольт. Сам узел позволяет вырабатывать ток силой до 80 ампер. Важно, чтобы ремень генератора ВАЗ был натянут должным образом, в противном случае работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при давлении на него массой около 10 килограмм прогиб ремешка должен быть не менее 8 мм (автор видео — канал В гараже у Сандро).

Особенности обслуживания

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы узел не пришлось ремонтировать, его нужно правильно обслуживать. В целом данный агрегат имеет довольно высокий запас надежности.

Какие особенности обслуживания необходимо соблюдать, чтобы не допустить ремонта:

1. Необходимо помнить, что наружные поверхности агрегата всегда должны быть чистыми.
2. При проведении обслуживания также нужно проверить качество крепления узла — он должен быть надежно зафиксирован в месте монтажа.
3. Не лишним будет проверить работоспособность регулятора напряжения, для этого используется мультиметр.
4. То же самое касается и диагностики ремня. Как сказано выше, в первую очередь нужно проверить его натяжку — ремень не должен быть сильно натянут, но также не допускается его ослабление. Кроме того, диагностика состояния ремешка должна осуществляться каждые 10 тысяч км пробега — на нем не должно быть следов повреждений, трещин, также ремень не должен слоиться.
5. Еще одним моментом в обслуживании является проверка состояния подшипников. Для диагностики нужно демонтировать ремешок, а ротор узла нужно вращать рукой. Если в ходе вращения вы почувствовали зазор или даже незначительное заедание, то подшипниковые устройства нужно менять. То же самое касается и появления нехарактерных для их нормальной работы звуков.

Фотогалерея «Основные неисправности устройства»

1. Новые и изношенные щетки 2. Подшипники с застывшей смазкой 3. Изношенный ремень

Возможные неисправности и способы их устранения

Необходимость ремонта генераторного узла может возникнуть по разным причинам. Как показывает практика, наиболее распространенные из них — это вышедшие из строя щетки или подшипники. Про ремонт этих компонентов читайте ниже.

Процедура замены щеток

Замена щеток генератора ВАЗ производится следующим образом:

1. В первую очередь необходимо отжать три защелки на корпусе устройства, по его бокам. Эти защелки фиксируют крышку к механизму.
2. Саму крышку можно отсоединить и убрать в сторону. Так вы сможете получить доступ к регулятору.
3. На регуляторе имеется два болта, фиксирующие устройство — их необходимо открутить. Затем потяните за регулятор и демонтируйте его.
4. Оцените состояние щеток — если они рабочие, то длина этих элементов должна быть не менее 0.5 см. В том случае, если их размер меньше, то у вас есть два варианта — либо произвести его ремонт, заменив щетки, либо поменять устройство в сборе. Если осуществляется ремонт, то вам потребуется паяльник, поскольку щеточный узел припаян к реле. Для начал необходимо отпаять провода, подключенные к щеткам, а затем демонтировать узел, заменив на новый и надежно припаяв его к контактам реле. Либо же вы просто меняете реле, а дальнейшую сборку устройства производите в обратной последовательности (автор видео — канал IZO)))LENTA).

Как поменять подшипники самостоятельно?

Для замены подшипников выполните следующие действия:

1. На демонтированном генераторе необходимо заблокировать ротор, для этого используйте отвертку, после чего выкрутите шкив.
2. Далее, оттянув фиксаторы, нужно снять кожух устройства. На двух половинках корпуса нужно сделать метки, а затем, используя отвертку, нужно будет демонтировать переднюю крышку.
3. Затем вам нужно будет выбить подшипник из посадочного места, для этого его нужно будет наставить на более подходящий предмет. Как вариант, можно использовать головку на 27.
4. После этого можно взять новое подшипниковое устройство и набить его смазкой. Этот элемент следует забивать через старый. Чтобы устройство было более надежно закреплено в месте монтажа, при помощи зубила можно развальцевать края.
5. Теперь перейдем к заднему подшипнику. Для этого под него нужно подставить либо толстую отвертку, либо тонкое зубило, а сверху ударить несколько раз молотком, параллельно переставляя отвертку в противоположную сторону. Демонтаж устройства можно осуществить с помощью рожкового ключа.

Последовательность первоначальной проверки

Первоначальный контроль работоспособности можно произвести без демонтажа генератора. Для этого устанавливаюм переключатель мультиметра на режим «постоянное напряжение 20В». Далее подключить черный щуп к минусовой клемме АКБ, красный – к плюсовой. После этого необходимо запустить двигатель, дать выйти ему на режим стабильных холостых оборотов. Считаются нормальными показания мультиметра в пределах от 13,5 до 14,5 Вольт.

Если мультиметр показывает значение меньше 12,8 Вольт, процесс заряда, либо не идет вообще, либо ток заряда крайне мал. Генератор работает в нештатном режиме. При напряжении больше 14,8 Вольт идет перезаряд аккумуляторной батареи. Это может привести к закипанию электролита, увеличению концентрации кислоты, разрушению пластин АКБ.

Чтобы проконтролировать напряжение на выходе генератора, необходимо в разрыв цепи от клеммы 30 на генераторе (место контакта с толстым проводом, ведущим к положительной клемме аккумулятора либо стартеру) включить автомобильную лампу.

Далее подключить мультиметр в режиме «=20V» красным щупом к контакту 30 генератора, черным — к зачищенному контакту на двигателе или кузове. Завести двигатель. Показания на мультиметре не должны быть более 15,5 Вольт при любом нажатии на педаль акселератора. В противном случае дальнейшая эксплуатация генератора опасна для электрооборудования автомобиля.

При проверке следует оценить степень натяжения ремня генератора. По упрощенной методике это можно сделать, надавливая на ремень пальцем.

Читать также: Кровельные саморезы по металлу со сверлом размеры

Величина прогиба должна находиться в пределах 0,5 – 1 сантиметр. Одновременно следует проверить степень износа ремня. Для определения причин нештатной работы генератора, выполнения ремонтных работ требуется демонтаж генератора.
