Двигатель внутреннего сгорания работает как единый сложный механизм. Эффективное взаимодействие газораспределительного и кривошипно-шатунных механизмов и с системы смазки двигателя во многом обеспечивают маслосъемные колпачки. Водитель не только должен быть знаком с выполняемыми функциями деталей, но и правильно диагностировать износ и необходимость замены сальников.

• Для чего нужны маслосъемные колпачки
• Сколько их и где стоят на двигателе
• Причины износа
• Как определить необходимость замены

• Какие колпачки подходят: размеры и цена
• Подбираем съемник

Устройство маслосъемных колпачков (сальников клапанов)

Маслосъёмный сальник имеет форму цилиндра с усечённым конусом. Для плотного контакта с поверхностью направляющей клапана предусмотрено полимерное кольцо с пружиной-эспандером. Пластмассовое (или резиновое) кольцо снимает излишки масла при движении стержня клапана, а пружина позволяет плотно фиксироваться на штоке.

В конструкции сальника долгое время применялось резиновое кольцо. Варианты из каучука и фторопласта появились недавно. Связанно это с тем, что резина быстрее дубеет и теряет свои свойства. Изготовление кольца с применением современных полимеров продлевает срок эксплуатации сальника.

Для чего нужны маслосъемные колпачки

В двигателях внутреннего сгорания смазка является комбинированной, то есть, масло попадает на шейки распределительного вала под давлением, а остальные детали этой конструкции смазываются разбрызгиванием.

Когда двигатель работает, в верхней части головки блока цилиндров моторное масло собирается в таком количестве, что даже покрывает верх направляющих клапанов.

Функция маслосъемных колпачков в том, что они не дают стекать накопившемуся вверху головки маслу по штокам клапанов. Если колпачки изношены, то масло стекает по калапанам прямо в рабочие камеры сгорания цилиндров, отсюда и густой дым из глушителя.Износ колпачков происходит постепенно. Из-за высокой температуры двигателя, резиновые колпачки со временем не плотно прилегают к стенкам клапанных штоков и масло начинает стекать вниз.

Какие клапаны прогорают?

Выпускной клапан работает в более высокой температуре. Поэтому, при изношенном маслосъемном колпачке, масло стекает на фаску шляпки клапана и при высокой температуре оно сгорает, образуя нагар на шляпке клапана. Потом этот нагар отлетает и иногда дырявится или откалывается по краям шляпка клапана.

Назначение маслосъёмных колпачков

Длительная бесперебойная работа ДВС обеспечивается качественной смазкой трущихся деталей. Маслораспределительный механизм обеспечивает подачу масла в небольшом объёме. Распределительные валы в головке цилиндров и поршневая группа — нуждаются в постоянной смазке. Вал вращается и вокруг него образуется облако из масла. Регуляция количества смазки происходит маслосъёмными колпачками.

Нагар на поверхности клапана приводит к неполному закрытию и появлению зазора. В камере сгорания происходит воспламенение горючей смеси, а излишки масла оседают в виде лаковых отложений. При опускании клапана вниз сальник штока препятствует попаданию избытка масла. Защищает поршневую группу от налета, возникающего при сгорании масла и топливной смеси. Маслосъёмные колпачки относят к расходным элементам, так как они нуждаются в периодичной замене.

Это интересно: Обзор Citroen C-Crosser

Приметы износа маслосъемных колпачков: сколько масла берет двигатель 1.8

Первоначальный и главный симптом затвердевших, изношенных сальников клапанов – перерасход моторного масла. Истина, у некоторых двигателей регламент разрешает заметные отклонения от общепринятой нормы в 200-300 мл на 1000 км пробега. Так,турбированные моторы 1.8, устанавливаемые на модели автоконцерна Volkswagen AG (Фольксваген, Ауди, Шкода, Сеат) на легитимных основаниях требуют долива смазки до 500-700 мл на каждую тысячу километров. Аналогичная ситуация складывается кругом двигателей PSA Peugeot Citroën, разработанных совместно с BMW (устанавливаются также на модели Mini) – паспортные эти говорят о «норме» в 1000 мл моторного масла, которое необходимо доливать в двигатель любые 1000 км.

Подобные вещи подчеркивают важность знания «своего» расхода масла. Если же силовой агрегат между сервисными операциями потребляет приметно больше рекомендованных значений, то это серьезный повод задуматься о замене маслосъемных колпачков.

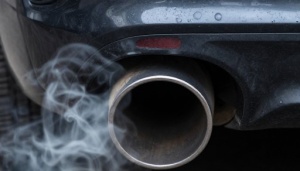

Другой признак ухода масла в цилиндры вследствие потери колпачками своей кондиции – синевато-сизый дым из выхлопной трубы, какой отчетливо можно заметить в первые минуты работы мотора и дальше при переключениях передач, во время надавливания на педаль акселератора. Также речистым свидетельством вышеуказанной проблемы являются масляные отложения на резьбовой доли свечи зажигания. Когда в камере сгорания повышается давление, то перенасыщенная маслом смешение частично выдавливается сквозь микроскопические зазоры. Например, через резьбу свечи, где зазор составляет не немало 0,3 мм. Под воздействием высокой температуры бензин из смеси улетучивается, оставляя после себя изрядный «резерв» смазочного материала. Косвенно указывает на кончину колпачков и темный нагар на электродах.

Достоверно такая же сажа появляется на стенках цилиндров. И если игнорировать проблему, то в одинешенек прекрасный день из-за налета клапан попросту пригорит.

Расположение маслосъёмных колпачков в двигателе

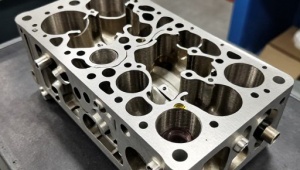

На блоке цилиндров установлена головка с распределительными валами и клапанами. Стержень клапана движется через направляющую втулку. Тепловой зазор между ножкой и втулкой закрывается колпачками. Сальник расположен так, чтобы масло из головки не попало в камеру сгорания. Шейки распределительных валов получают масло под давлением, а остальные узлы — за счёт разбрызгивания. Сняв головку блока двигателя и распределительные валы, можно увидеть расположение сальников в седлах клапанов.

Причины износа

Наряду с постоянным механическим воздействием, колпачок испытывает агрессивное действие нагретого масла и примесей в нем. Не стоит забывать про раскаленные выхлопные газы при наступлении такта выхлопа.

Со временем натуральный каучук грубеет, стенки втулки трескаются и истираются. Несмотря на то, что регламент технического обслуживания не определил точный интервал замены колпачков, при появлении соответствующих симптомов, затягивать с заменой на новые детали не стоит.

Как определить необходимость замены

Среди основных критериев, которые прямо указывают на необходимость заменить маслосъемные колпачки, называют:

• Замасливание электродов свечей зажигания. Масло имеет возможность просачиваться в камеру сгорания.
• Увеличенный расход масла. По сравнению с традиционным «аппетитом» 1 литр/10000 км, аналогичный расход возрастает до литра на каждую тысячу.
• Появление сизого дыма при выхлопе. Часть масла успевает сгореть в ходе такта сжатия.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Иногда встает дилемма, что является причиной сизого дыма из выхлопной трубы. По ошибке часто называют такой причиной износ деталей цилиндропоршневой группы. Чтобы окончательно решить, нужен капитальный ремонт двигателя или замена маслосъемных колпачков, достаточно проверить компрессию. Нормальное значение этого показателя позволяет уверенно указать на колпачки.

Кстати, кратковременно проблему повышенного расхода масла позволит снять применение специальных средств. Специальная присадка размягчения маслосъемных колпачков позволит восстановить функциональность деталей на пару тысяч километров. Действует присадка через 500-700 км пробега после добавления. Не затягивайте с ремонтом, скорее всего схожие симптомы износа двигателя появятся вскоре вновь.

Признаки износа маслосъёмных колпачков

Узнать о необходимости замены можно без разбора двигателя. Имеют маслосъемные колпачки следующие признаки износа:

• превышенный расход масла;
• синеватый дым;
• нагар на свечках зажигания.

При износе сальников увеличивается расход масла. Это происходит и при «закоксованности» поршневой группы, но при этом есть визуальное отличие. Заметны масляные потёки на патрубке сапуна. Выхлоп дыма сизого цвета — признак того, что масло попадает в камеру сгорания. «Троение» двигателя и нагар на свечах зажигания обоснованы протеканием масла через сальник штока. Автомобилю необходима диагностика и замена сальников.

Срок службы маслосъёмников не зависит от цены и производителя. Для бюджетных и «премиум» авто-ресурс рассчитан на пробег до 100000 км.

Симптомы износа маслосъемных колпачков

Износ маслосъемных колпачков выдает себя в первую очередь при резких перегазовках: когда дроссель резко закрывается на высоких оборотах, во впускном коллекторе создается высокое разрежение. При этом малейшие проблемы с уплотнениями сразу выдают себя: масло, затягиваемое во впускной коллектор, при сгорании дает голубоватый дым. Причем в отличие от аналогичного дымления, происходящего из-за износа поршневых колец, при попадании масла в камеры сгорания по стеблям клапанов максимальное количество дыма образуется на холостом ходу и на перегазовках, а при наборе оборотов снижается до нуля.

Так как проверить сальники клапанов таким образом нельзя (дымление указывает на проникновение масла во впускной коллектор, а не на его причину), учитывайте особенности конкретного двигателя. У моторов, где клапана приводятся в действие через коромысла, присутствует боковая нагрузка на стебель клапана: надавливая на торец, коромысло одновременно прижимает клапан к стенке направляющей втулки. Со временем это приводит к появлению эллипса во втулке. Сальник клапана же рассчитан на строго поступательное движение стебля клапана, и его боковое смещение может скомпенсировать только в небольших пределах. Поэтому при каждом ходе клапана кромка маслосъемного колпачка оттягивается, с противоположной стороны возникает щель, через которую проникает масло. Если просто заменить колпачки на новые, в такой ситуации это не даст ощутимой пользы.

По этой причине конструкторы автомобильных двигателей стремятся по возможности применять прямой привод клапана, когда распредвал давит на толкатель, берущий на себя боковую нагрузку и сообщающий клапану только поступательное движение. Простейший пример – это моторы переднеприводных ВАЗов, начиная с «восьмерки»: здесь толкатели установлены в расточках головки блока, а за счет сравнительно большого диаметра они способны выдерживать большие пробеги без заметного износа. И ресурс направляющих втулок клапанов на таких моторах выше, чем у моторов с коромыслами.

Тем не менее, при замене маслосъемных колпачков нужно проверять поперечный люфт стебля клапана в двух противоположных направлениях: разница в люфтах определенно укажет на яйцеобразный износ направляющей втулки. В этом случае необходимо будет менять и направляющие, а не ограничиваться только заменой колпачков.

Процедура замены маслосъёмных колпачков

1. Отсоединение воздушного фильтра, снятие крышки и воздуховодов. Патрубки и технические отверстия закрывают заглушками. Выкручивают свечи и болты головки цилиндров.
2. Поршень в первом цилиндре устанавливается в верхнюю мертвую точку. Снятие стопорной шайбы и звезды. Попускаются контргайки клапанов, а регулирующие выкручиваются до упора.
3. Снимаются сухари и пружины. Съёмником вынимаются сальники. Втулки смазываются маслом, надеваются на стержень и устанавливаются молотком и оправой.
4. Собирают узлы и детали в обратном порядке. После, аналогичным алгоритмом меняют остальные колпачки в порядке цилиндров 4 — 2 — 3.

Обслуживание каждого цилиндра нуждается в повороте коленвала на 180 градусов.

Замена маслосъемных колпачков без снятия головки

Замена маслосъемных колпачков начинается с того, что нужно дать время двигателю остыть, а маслу стечь в поддон. Как только, двигатель остынет можно начинать снятие крышки клапанов. Снимая крышку ГРМ, постарайтесь не повредить ее прокладку. Для этого не подковыривайте ее отверткой, если она не снимается, а лучше ударьте по ней ладонью сбоку. Замена маслосъемных колпачков дизеля не отличается от той же операции на бензиновом моторе.

Назначение маслосъемных колпачков

Так как смазка газораспределительного механизма ― комбинированная (шейки распредвала смазываются под давлением, а остальные узлы и детали ― разбрызгиванием), в верхней части головки, в то время когда работает двигатель, скапливается много масла, которое даже закрывает верхней край направляющих клапанов. Поэтому через зазор между клапанами и направляющими масло, не будь маслосъемных колпачков, в большом количестве протекало бы в камеру сгорания по штокам клапанов. От воздействия высокой температуры головки резина сальников становится твердой, а их рабочие кромки со временем перестают плотно охватывать штоки клапанов и начинают пропускать масло.

Когда двигатель работает, выпускной клапан имеет высокую температуру. Поэтому масло, попадающее на его рабочую фаску, сгорает, и нагар от него создает условия для прогорания клапана (при откалывании частицы шлака в образовавшуюся неплотность сопряжения клапана и седла устремляются раскаленные выхлопные газы и клапан, иногда вместе с седлом прогорает). Впускной клапан имеет меньшую рабочую температуру, масло на нем не горит, а стекает с него в цилиндр. Поэтому впускной клапан никогда не прогорает.

Необходимые инструменты и материалы

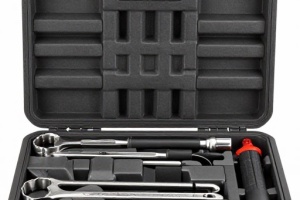

Самостоятельная замена потребует наличие специального инструмента. Основное специфическое приспособление — «рассухариватель» клапанов. Он понадобится для замены сальника клапана. Устройства и материалы:

• наборы торцевых и накидных ключей;
• удлинитель с головками;
• стержень и молоток;
• цанговый зажим;
• прессовочная оправа;
• пинцет;
• прокладка под головку;
• комплект новых колпачков;
• герметик.

При проведении работ возможна замена прокладок под блок и головку цилиндров. Новые сальники подбираются под конкретную модель двигателя.

Это интересно: Блок предохранителей на автомобилях «Ниссан»

Замена колпачков

1. Прежде всего, нужно отключить клеммы аккумулятора в целях безопасности.
2. Отсоединив все провода, нужно выкрутить свечи.
3. Снять крышку головки блока цилиндров.
4. На этом этапе необходимо выставить первый цилиндр в верхнюю мертвую точку (ВМТ). Для этого существует очень простой способ: включается четвертая передача, поддомкрачивается заднее колесо и далее, вращением его, по меткам на звездочке газораспределительного механизма выставляется нужное положение. После этого домкрат можно убрать.
5. Теперь нужно демонтировать головку блока цилиндров. Это довольно трудоемкий процесс. Поэтому часто производят снятие маслосъемных колпачков без снятия головки. Однако у этого упрощенного метода есть свои недостатки, о чем будет сказано ниже.
6. Далее необходимо вынуть распределительный вал. После этого можно будет поснимать рокеры с клапанов (важно соблюдать порядок: откуда снимается – туда потом и ставится). Кстати, эта действие производится даже тогда, когда головка двигателя не снимается.
7. После демонтажа распредвала откроется доступ к клапанам ГРМ и появится возможность выполнить замену сальников.

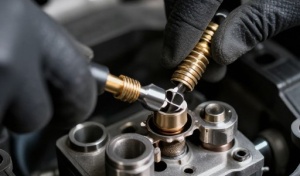

8. При помощи съемника (рассухариватель) необходимо надавить на пружину клапана, а когда она уйдет вниз, аккуратно вынуть сухарики пинцетом или длинногубцами (некоторые обходятся и собственными пальцами, но это не очень удобно).
9. Теперь аккуратно вынимается тарелка клапана, пружины (внутренняя и наружная) и шайба под ними. Важно при сборке устанавливать все детали на свои места. То есть, пружины и клапаны должны соответствовать друг другу.
10. При помощи съемника нужно снять маслосъемные колпачки.
11. Перед установкой нового колпачка, с него снимается пружинка (она в виде колечка). Колпачок хорошо смазывается маслом и при помощи специальной наставки (сойдет и подходящая по диаметру трубка) впрессовывается легкими ударами молотка на свое место. После этого надевается пружинка.
12. После того, как замена будет произведена на всех клапанах, производится их сборка и дальнейшая сборка всего двигателя. Иными словами, нужно все поставить на свои места.

Порядок замены маслосъёмных колпачков

Рассмотрим, как производится замена маслосъёмных колпачков на 8 клапанном двигателе без снятия головки:

1. Снимаем топливный насос и воздушный фильтр.
2. Отключаем питание аккумулятора и демонтируем распределитель зажигания.
3. Откручиваем верхнюю крышку блока, отсоединяем зубчатый шкив и массу.
4. Равномерно откручиваем и снимаем гайки крепления на распредвале и подшипниках.
5. Демонтируем валы и сальники.
6. Поворотом коленчатого вала, подымаем поршень в ВМТ на обслуживаемом цилиндре.
7. Мягкий прут из олова вставляем под клапан через отверстие для свечи.
8. Снимаем пружины специальным устройством и удаляем тарелки. Проводим замену сальников, спрессовав старые со втулки и установив новые.
9. Поводим сборку в обратном порядке. Переходим к последовательной аналогичной замене на оставшихся цилиндрах.

Перед установкой в оправу колпачки смазываются маслом. Запрессовываются в тарелку осторожно, без резких сильных ударов.Под шляпками болтов установлены прокладки и уплотнители. Мелкие элементы сортируйте, чтобы избежать их потери.

После замены всех сальников клапанов соберите головку, посадив на герметик и новую прокладку. Гайки затягивайте с определенным моментом усилия, согласно руководству по эксплуатации данного двигателя.

Особенности замены колпачков на 16-клапанном ВАЗ Приора

Чтобы получить доступ к колпачкам на Приоре, придется вначале выкрутить свечи из колодцев, демонтировать катушки зажигания, а также сбросить дроссельный узел. После этого можно будет открутить болты клапанной покрышки, чтобы извлечь коромысла и собственно произвести замену МСК при помощи съемника. В цельном расклад таков же, как и в случае Лансера: выставляются ВМТ в цилиндрах, снимаются сухари и пружинки, ставятся новоиспеченные сальники, идет обратная сборка. Как правило, весь комплекс трудов отнимает у исполнителя от 8 до 12 часов.

Полезные советы

Для различных двигателей комплекты сальников клапанов отличаются по конструкции. Установка производится согласно технических рекомендаций под конкретную модель автомобиля. При проведении работ самостоятельно придерживайтесь точности:

• совпадения диаметров пояса втулки и стержня клапана;
• длины посадочных мест направляющей втулки и колпачка;
• установки на масло с надежной фиксацией (без малейших люфтов);
• подбора комплекта колпачков под конкретную модель двигателя.

Высокий класс точности изготовления деталей позволяет повысить плотность соединения и полное совпадение размеров.

В продаже встречаются присадки для восстановления сальников. Их принцип действия заключается в размягчении задубевшей резины уплотнительного кольца. Производители отличаются качеством изготовления присадок. Встречается разное воздействия на резину: без эффекта или чрезмерное размягчение, что приводит к перерасходу масла.

При проведении замены без цангового зажима действуйте осторожно. Посадочное кольцо тонкое и хрупкое. Замена круглогубцами может повредить ступеньку под втулку. Последующий ремонт седла и клапана дороже покупки инструмента и нового комплекта сальников.

Общие сведения о маслосъемных колпачках

Маслосъемные колпачки (сальники) являются частью механизма маслораспределения в двигателе. Наличие масла – главнейшее условие работы ДВС. Только не везде оно должно быть. Например, распределительный вал во время своего вращения всегда находится в масляном тумане. А вот в камерах сгорания смазки быть не должно. Там только топливно-воздушная смесь, которая и сгорает. Если же в нее добавить масло, то сгорание ухудшится, что скажется на увеличении потребления бензина.

Кроме того, на нижней части клапанов будет образовываться нагар. В результате этого клапан начинает закрываться неплотно. Такой же нагар скапливается на стенках цилиндра и на поршневых кольцах. Это явление называется закоксованностью двигателя. Разумеется, все это отнюдь не улучшает его работу, а наоборот, сокращает моторесурс. И увеличивает затраты на масло и горючее. Располагаясь на штоке, колпачок (он же сальник штока клапана) снимает масло с клапана во время движения последнего вниз и препятствует его попаданию внутрь камеры сгорания.

Сальники штока клапана считаются расходными материалами, которые время от времени подлежат замене. Ранее они изготавливались из фторопласта. Сегодня производители используют фторкаучук и акрилатный каучук. Срок службы таких колпачков существенно выше, нежели у предшественников.

Любопытно то, что этот показатель практически не зависит от производителя самой детали: что на дорогих, что на бюджетных авто они служат примерно одинаково. Это пригодится тем, кто задумывается над вопросом: какие маслосъемные колпачки лучше? В данном случае куда важнее покупать только те, которые соответствуют двигателю и марке авто.
