Ремни вентиляторные — описание и размеры

Клиновой ремень (профиль А) Используется на автомобилях «Классика», Самара, Нива 710 мм — ВАЗ 2108-21099 с карбюраторным мотором привод генератора. Из наиболее распространенных 715 БРТ кат.номер 2108-3701720-01РУ,

820 мм — ВАЗ 111, 1113 (ОКА) — привод генератора Наиболее распространены БРТ 1111-3701720-01РУ (зубчатый), БРТ 1111-3701720РУ (простой).

840 мм — используется на LADA 4×4 в вариантном исполнении для привода насоса ГУР (автомобили свежих годов выпуска)

940 мм — приводе генератора ВАЗовской «Классики» 2101-2107 их модификаций, ВАЗ 2121 НИВА, привод генератора и привод гидронасоса рулевого управления ВАЗ 21213 (стоит 2 ремня) в вариантном исполнении установлен поликлиновой ремень, его рассмотрим ниже. АвтоВАЗ 21010-1308020-82 (зубчатый), БРТ 2101-1308020РУ (может быть как простым, так и зубчатым).

Ремни поликлиновые (ручейковые), используются для привода генератора и вспомогательных механизмов.

6PK698 — привод генератора ВАЗ 21093 с инжекторным мотором, 2113-2115 с 8 клапанным инжекторным мотором. Натяжение ремня производится генератором, без дополнительных роликов и механизмов. БРТ 21082-3701720РУ

6PK742 — привод генератора ВАЗ 2110-2112 без гидроусилителя руля, встречается на ЛАДА Приора первых выпусков. БРТ 2110-3701720РУ

6PK823 Лада Гранта — привод генератора. Мотор 2116, 8 клапанов. Механизма натяжения ремня нет. Используется эластичный ремень 6PK823SF

6PK882 — привод генератора ЛАДА Калина (1118) с 8 клапанным мотором, натяжение ремня осуществляется механизмом.

4РК913 — привод генератора и кондиционера Лада Ларгус, мотор 1.4 БРТ 4РК913РУ

5К990 — ремень генератора Лада Ларгус БРТ 5К990Р

6PK1005 — Лада Калина (1118-1119) привод генератора и ГУР.

6PK1015 — привод генератора и ГУР ВАЗ 2110-2112 с 16 клапанным мотором, ЛАДА Приора, Приора2 с 16 клапанным мотором, ЛАДА Калина, Калина2, Калина-кросс с 16 клапанным мотором, ЛАДА Гранта с 16 клапанным мотором. Мотор ВАЗ 21126, ВАЗ 21127

6PK1025 привод генератора и компрессора кондиционера ВАЗ 2110-2112 с 16 клапанным мотором, ЛАДА Приора, Приора2 с 16 клапанным мотором, ЛАДА Калина, Калина2, Калина-кросс с 16 клапанным мотором, ЛАДА Гранта с 16 клапанным мотором. Мотор ВАЗ 21126, ВАЗ 21127

5РК1110 — привод генератора ЛАДА Ларгус двигатель 1,4. БРТ 5РК1110РУ

5PK1747 — привод генератора, ГУР, Кондиционер ЛАДА Ларгус 8 клапанный мотор. БРТ 8200833541РУ

6PK1822 — привод генератора, ГУР, Кондиционера ЛАДА Ларгус 16 клапанный мотор БРТ 8200598964РУ

5PK1885 привод генератора и вспомогательных механизмов ЛАДА 4х4 21214, 21230, Chevy Niva 2123

—> Авто-мото-велотехника —> Размещено : 16.12.2015

РАСПОЛОЖЕНИЕ

Отыскать ремень Генератора в ВАЗ 2114 не составляет никакого труда, при открытии капота, он сразу же виден. Есть 2 критерия, по которым можно легко его увидеть – во-первых, он отличается от всех остальных ремней тем, что одна его сторона зубчатая, во-вторых, он соединяет не только коленчатый и распределительный вал, но проходит еще через несколько мелких вспомогательных деталей. Если вы все же не поняли где он, давайте сначала найдем сам генератор, он располагается слева от двигателя автомобиля, недалеко от правой передней фары, правой со стороны салона – соответственно на самом генераторе и находится ремень (логично).

Еще, прежде чем говорить о смене, нужно упомянуть, что в любом случае, как бы бережно машина ни эксплуатировалась, и с какой бы частотой вы на ней ни ездили, ремень генератора начнет портиться. Возможно, он будет сползать, а, может быть, его будет подъедать, неважно, главное, то, что он в любом случае придет в негодность. Поэтому за его состоянием необходимо следить тщательнейшим образом, ведь никто не хочет, чтобы он порвался в дальней дороге.

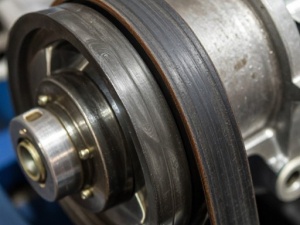

Когда менять приводной ремень на автомобиле?

Одной из главных проблем при износе ремней, использующихся в различных видах привода, становится наличие посторонних звуков, возникающие в процессе работы.

Задачей установленных шкивов является передача вращательного движения на навесное оборудование силовой установки.

При попадании в подобную ситуацию, может случиться обрыв одного или нескольких ремней. В какое время нужно поменять ремень на приводе, чтобы не попасть в сложную ситуацию?

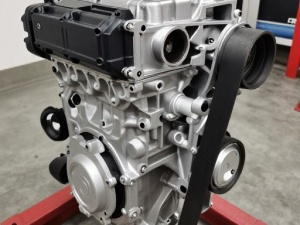

Ременной привод. Ремень привода на машине представляет собой часть ременной передачи, необходимый для возможности передачи вращения от мотора.

Процесс обеспечивается в ходе действия силы трения или силы зацепления, для чего применяются клиновидные либо зубчатые ремни. Неверным также является мнение, что ремень ГРМ не принадлежит к приводным.

Разделение ремней привода производится на несколько групп:

• Ремни ГРМ, представляющий собой ременную передачу газораспределительного механизма;
• Ременные передачи вспомогательных систем, то есть навесного оборудования мотора.

Имеется три разновидности ремней, используемых на автомобилях:

1. Ремень ГРМ, имеющий зубчатую форму;
2. Поликлиновый ремень, назначением которого является передача вращательного движения от силовой установки к навесному оборудованию;
3. Клиновый ремень, с аналогичным назначением.

В России эти разновидности ремней имеют еще и вторые названия — плоский (для поликлинового) и ручейковый ( для клинового).

Отличие от ремня ГРМ состоит еще и в том, что для него требуется более пристальное внимание и своевременная замена в запланированные сроки. Несмотря на это, для них тоже имеются свои временные рамки, в которые их необходимо заменить, не дожидаясь выхода из строя.

Возникновение скрипа или свиста становится признаком того, что ремень мог ослабнуть и проскальзывает по шкивам.

Последствия появления трещин в приводном ремне. При наличии такого рода дефектов на ремнях автомобильного привода, на них будут появляться трещины или потертости. Еще признаком наличия поломки такого рода становится свист во время работы. Это говорит о том, что ремень требует замены. Если не выполнить замену вовремя, связанное с ним оборудование перестанет работать. К примеру, если срок его службы истек, то спустя какое-то время случится его обрыв.

Обычно, если ремень привода обрывается, из-под крышки капота раздается громкий хлопок. Например, при обрыве генераторного ремня, не будет выполняться подача тока. На приборной панели загорится соответствующий символ.

Вторым последствием обрыва становится прекращение работы гидроусилителя, что чревато более трудным вращением рулевого колеса. Но наиболее серьезным последствием может стать обрыв ремня, вращающего водяную помпу, что вызывает невозможность циркуляции жидкости для охлаждения по всему двигателю. В таком случае, он будет сильно перегреваться. Машину следует обязательно остановить, и принять меры для скорейшего устранения поломки.

Итог. Изделие такого назначения на современных автомобилях может отработать довольно долгий срок, а пробег составляет примерно 25 тысяч километров. В реальности, срок службы такого типа ремней отличается от заявленного. Многое также зависит от правильности его установки.

Ремни, устанавливаемые на привод, могут иметь собственный срок годности при хранении в условиях склада. Именно поэтому при хранении более 5 лет в них начинаются химические изменения, которые не позволят этой детали отработать положенное количество километража.

• Вундеркинд. Тест-драйв Genesis G70

Смотреть все фото новости >>

СМЕНА РЕМНЯ ГЕНЕРАТОРА

Наверняка, если вы ищите советы о том, как снять ремень генератора, а затем поставить на место, вы уже столкнулись с проблемой его неисправности. Знайте, чтобы правильно выполнить замену, вам вовсе не нужно обращаться в автосервис, вы вполне можете выполнить эту процедуру самостоятельно. Итак, сначала нужно определиться, какие инструменты для замены ремня генератора нам потребуются:

• Накидные ключи на 17 и 19, можно использовать и рожковые;
• Торцевая головка на 10 мм;
• Специальный натяжной ключ;
• Плоская отвертка;
• Трещоточный ключ.

Внимание! Перед началом работ обязательно снимите отрицательную клемму с аккумулятора.

Дальнейшие работы необходимо выполнять по следующей инструкции:

Замена ремня генератора ВАЗ 2110

Что нам нужно для замены: хороший набор инструментов, домкрат (для поднятия двигателя) и новый ремень.

Перед началом работы, все резьбовые соединения на натяжителе желательно обработать жидкостью WD-40, что бы всё раскисло, иначе есть возможность сломать болты.

Ослабляем ремень генератора. Полный процесс снятия натяжителя описан в статье «Замена генератора ВАЗ 2110», рекомендую ознакомиться. После того как Вы ослабите ремень, его можно легко снять из шкива генератора, но что бы вытащить его полностью, нужно снять правый пыльник на кузове автомобиля.

Сняв защитный пыльник, можно легко вытащить изношенный ремень генератора.

Заранее купив нужного размера ремень, устанавливаем его обратно. Если Вы стоите возле правого крыла автомобиля, то буквы и цифры на ремне должны читаться с вашей стороны, а не вверх ногами.

Осталось только натянуть ремень и собрать всё обратно, но это будет чуть ниже, а сейчас проведём замену на автомобилях ВАЗ с ГУР или кондиционером.

Как оказалось, здесь не так всё просто. При установке на двигатель ГУР или кондиционера, генератор перенесли немного вверх и что бы заменить ремень, его нужно продеть через дополнительную опору двигателя.

Почему так сделали, не понятно, но работы прибавилось.

Здесь процесс замены практически такой же, но нужно повозиться возле дополнительной опоры двигателя.

Нам нужно открутить и вытащить центральный болт опоры, потом немного поднять двигатель и в зазор между подушкой и опорой двигателя продеть ремень. Этот метод подходит для моделей с установленным кондиционером, но если установлен ГУР, то болт не выйдет полностью и упрётся в шкив.

Что бы вытащить болт, нужно снять шкив или полностью открутить подушку дополнительной опоры. Немного подняв домкратом двигатель и повернув подушку, можно протянуть новый ремень.

Не знаю, что легче, снять шкив или открутить опору оба способа очень неудобны, так что выбор Ваш.

Вернёмся немного к первому варианту, если установлен кондиционер.

Можно повозиться и открутить полностью подушку опоры, а можно выкрутить полностью только центральный болт.

Устанавливаем механическую опору под кузов автомобиля.

Теперь нам нужно установить домкрат под двигатель и немного его приподнять. На фотографии ниже показано, куда установить домкрат, и не забудьте подложить деревянный брусок – это предотвратит деформацию поддона картера.

СНЯТИЕ РЕМНЯ ГЕНЕРАТОРА

1. Сначала, необходимо поставить транспорт на ручной тормоз с включенной четвертой передачей;
2. Далее, открываем капот и снимаем защитную крышку с ремня, теперь, необходимо ослабить натяжение, далее, можно его снимать;
3. Теперь снимаем со своего места шкив генераторного привода, при этом оставляя на месте его болт. Снимите автомобиль с передачи.
4. Затем, необходимо по часовой стрелке крутить коленчатый вал, при этом нужно следить за меткой и маховиком, они видны в отверстии кожуха сцепления. Крутить его нужно до тех пор, пока она не станет параллельно средней полоске шкалы;
5. Когда метка стоит в указанном положении нужно открутить натяжной ролик, кстати, с помощью него ослабляется натяжение. Теперь снимаем испорченную запчасть.

Лучшие ремни ГРМ премиального класса

Ремни этой категории выпускают ведущие мировые компании, чье качество и репутация уже проверены временем. Но за это приходится выкладывать большую сумму. Вот что рекомендуют пользователи:

Gates — лидер отрасли

Эти ремни ГРМ лучшие среди аналогичных товаров, поскольку их производство ведется в Бельгии, Германии, Великобритании и Франции.

Элементы настолько качественные, что большинство автопроизводителей напрямую заказывает их на конвейеры для выпуска новых машин. Но на рынок запчастей их тоже поставляют. Ремень ГРМ отличается исключительной надежностью и долговечностью.

ЧИТАТЬ ТАКЖЕ

10 лучших автомобильных навигаторов с видеорегистратором и радар-детектором

Плюсы:

• применимость к широкому модельному ряду;
• используются в спортивных авто и подходят для быстрой езды;
• производитель предоставляет гарантию на ремень 2 года или 50000 км пути;
• ширина ремня 34 мм обеспечивает высокую прочность на разрыв;
• 211 зубцов содействуют надежному зацеплению о шкивы;
• их выбирают для прямых поставок на заводы по производству авто.

Минусы:

• стоимость от 2000 рублей;
• рекомендуется менять вместе с роликами, что еще больше повышает стоимость ремонта.

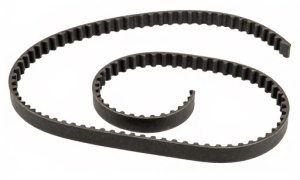

Contitech – от известного производителя шин

Это лучшие ремни ГРМ от известного производителя покрышек Continental. Бренд Contitech является ответвлением компании.

Продукция концерна настолько популярна, что ее тоже напрямую заказывают многие изготовители автомобилей. Несмотря на это вторичный рынок имеет большой выбор этих ремней. Подходят они к различным маркам и моделям.

Плюсы:

• длительный срок службы, часто даже больше заявленного на 30%;
• в состав резины входят дополнительные компоненты для повышения износостойкости;
• наружное покрытие из прорезиненной ткани защищает внутреннюю структуру от горюче-смазочных материалов;
• может переносить нагрузки на 15% больше, чем аналоги;
• подходит к широкому модельному ряду американских, японских и европейских машин.

Минусы:

• средняя стоимость 1500 рублей;
• встречаются подделки.

ЧИТАТЬ ТАКЖЕ

8 лучших туристических GPS-навигаторов

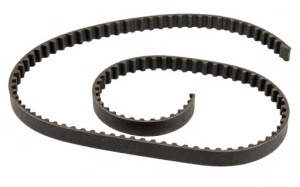

AMD — поставляет много комплектов

Обычно при замене ремня ГРМ рекомендуется менять и ролики натяжения, поскольку их износ может посодействовать ускоренному выходу из строя нового резинового привода.

Чтобы не искать по отдельности детали для замены стоит обратить внимание на лучшие ремни ГРМ от корейского производителя AMD, которые продаются уже с полным комплектом. Это упрощает не только поиск, но и помогает не переживать о совместимости элементов по ширине и скорости вращения.

Плюсы:

• широкий ремень с маркировкой, который сразу можно отличить от подделок;
• если поставляется комплектом, то присутствуют ремень ГРМ, балансировочный ремень и 3 ролика для натяжения;
• надежная упаковка, где каждая деталь уложена в отдельную коробку, что препятствует деформации при транспортировке;
• установленный ремень работает без лишних шумов;
• в натяжном ролике, идущем вместе с ремнем, нет люфта на подшипнике;
• выхаживают заявленный срок при условии правильной установки.

Минусы:

• стоимость комплекта достигает 5800 рублей;
• внутри коробки может оказаться ремень Dongil, от внутренней корейской компании;
• в обводном ролике возникает люфт (в подшипнике).

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

ЧТО НУЖНО ЗНАТЬ?

Вы успешно сняли ремень со своей четырнадцатой, теперь, чтобы поставить новый, нужно его приобрести. Купить новую деталь можно в любом магазине, который занимается продажей деталей для отечественных автомобилей, стоит он не очень много 100-400 рублей, зависит эта сумма от региона страны.

Важно: прежде чем бежать в магазин, обязательно узнайте, каков размер ремня генератора на ВАЗ 2114 в вашем случае, если вы не можете по каким-либо причинам произвести замер, можно взять старый с собой для демонстрации и приобретения такого же.

ОБРАТНАЯ УСТАНОВКА

Когда вы приобрели новую деталь, пора разбираться, как производится установка ремня генератора. Эта процедура выполняется в следующем порядке:

1. Надеваем новый ремень генератора на шкив распределяющего вала, теперь, натягиваем обе ветви;
2. Часть, которая не натянута, затягивается за ролик, надевается на шкив помпы и коленвала, затем, натягиваем ремень обратным вращением – против часовой стрелки;
3. Коленвал проворачиваем примерно на 2 оборота, проверяем положения меток, они должны быть посередине;
4. Если метки не совпали, повторяйте всю процедуру, до тех пор, пока не удастся правильно их выставить;
5. Коленвальный болт, нужно открутить и поставить генераторный шкив на свое место, затем, затянуть его болтом. Это делается проворачиванием ролика против часовой стрелки;
