Чем отличается вариатор от автомата, в чем разница. Виды и схемы

С механической коробкой передач всё всегда было предельно ясно, но появление новых трансмиссий заводит автолюбителей в тупик при выборе машины. Коробка робот и автомат: в чём разница, каковы преимущества каждой трансмиссии и на чём в итоге остановить свой выбор?

Имея ранее ограниченный выбор трансмиссий, автолюбители при покупке транспортного средства могли отдать предпочтение только механике или автомату. Сейчас же активное развитие автомобильной индустрии привело к появлению новых трансмиссий, и выбор становится уже не таким простым. Интерес представляет коробка робот и автомат: в чём разница между этими трансмиссиями и как между ними выбирать?

Чем отличается робот от автомата

Чтобы понять, чем отличается коробка автомат от робота, стоит разобраться с принципом работы каждой из указанных трансмиссий и устройством системы в целом.

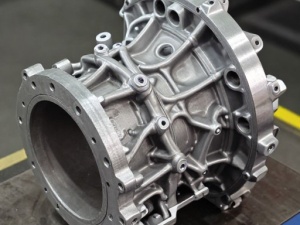

Устройство и принцип работы АКПП

В основе автоматики система управления, гидротрансформатор и сама КПП планетарного типа с конкретными шестернями и фрикционами. Благодаря подобной конструкции скорости переключаются в автономном режиме без участия водителя. Ориентиром в данном случае являются такие параметры, как режим движения, нагрузка и обороты двигателя.

Дополнительно рекомендуем прочитать статью нашего специалиста, посвящённую тому, как правильно ездить на автомате.

Преимущества и недостатки трансмиссий

Чтобы окончательно сделать выводы о том, что лучше: робот или автомат, стоит проанализировать положительные и отрицательные стороны каждой из трансмиссий.

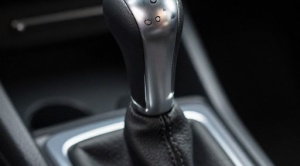

Плюсы и минусы АКПП

Сравнительная характеристика преимуществ и недостатков автоматики представлена далее.

Преимущества

Недостатки

Управление автомобилем простое и комфортное. Водитель только следит за дорогой, всё остальное за него делает автоматика. Гидротрансформатор более долговечный, если сравнивать со сцеплением в руках новичков. Нагрузки на двигатель меньше по сравнению с механикой. Число оборотов не увеличивается для переключения скорости. Нагрузка на ходовую часть также снижается. Наличие пассивной системы безопасности предотвращает самостоятельное движение машины, если она стоит на уклоне. Топливо расходуется более экономно, если речь идёт о шестиступенчатых АКП.

Существенный расход топлива на 4- и 5-ступенчатых трансмиссиях. Отсутствие такой динамики разгона, как в случае с механикой. КПД меньше за счёт наличия гидротрансформатора. Стоимость автоматики более высока, что влияет на общую стоимость транспортного средства, его обслуживание и ремонт. Масло расходуется в больших объёмах. Динамичность не так высока, длительный разгон. Передачи переключаются с небольшой задержкой. Если начинать движение на склоне, то небольшое скатывание назад присутствует.

Вывод
Чтобы определиться, какая трансмиссия лучше, необходимо сначала определиться с собственными представлениями о комфорте, удобстве и безопасности управления машиной. Изучая характеристики авто во время покупки, помните о том, что отсутствие педали сцепления у обеих рассмотренных трансмиссий может привести в замешательство и неопытный водитель может роботизированную коробку принять за автомат.

Все современные двигатели внутреннего сгорания недостаточно мощные и не приспособлены для значительных изменений нагрузок при прямом приводе. Для адаптации тягового усилия применяют коробки перемены передач, позволяющие изменить скорость вращения в нужном диапазоне. В настоящее время все больше автомобилей оснащаются автоматической трансмиссией, и если различия между механикой и автоматом всем ясны, то разница между автоматом и роботом многих ставит в тупик.

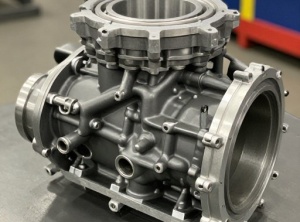

Вариатор

Такие коробки передач начали устанавливаться на автомобиле в середине 20 века, но сразу массовость они не набрали. Но о них вспомнили, когда потребовались коробки, которые имеют меньший расход КПД, чем обычный автомат, и при этом не требуют от водителя усилий при переключении передач.

Вариатор принято называть бесступенчатым. Как можно понять, в отличие от автомата, такая трансмиссия не имеет привычных скоростей. Конструкция коробки подразумевает наличие ведущего и ведомого шкива, которые располагаются параллельно друг другу. Они соединены друг с другом металлическим ремнем в форме трапеции. Конусы вариатора имеют сдвижные половины. В момент, когда ведущий шкив раздвинут, вращение ремня идет по малому диаметру, можно считать это аналогом высокой передачи на автомате. Когда же шкив сдвинут, ремень вращается по большому диаметру, тем самым получается максимальное передаточное число, то есть первая передача.

В зависимости от плавного передвижения шкива, меняется передаточное число. Это и приводит к повышению/понижению скорости, хотя как таковых скоростей, как в автомате, в вариаторе нет. Поскольку передача момента от двигателя к трансмиссии и колесам жесткая, удается свести к максимуму передачу КПД.

Из-за чего ломается вариатор

Как и в случае с автоматом, к выходу из строя вариатора ведет его неправильное обслуживание. Такие коробки передач еще более требовательные к маслу, чем автоматы. Замена масла в вариаторе также проводится каждые 50-70 тысяч километров, и здесь это делать обязательно. Если не заменить вовремя масло в вариаторе, тогда:

• Масляный насос засорится, из-за чего не сможет создавать достаточное давление;
• Ремень начнет пробуксовывать, поскольку валы не смогут его достаточно сжимать и разжимать;
• Это приведет к повышенному износу ремня и его разрыву, что станет причиной повреждения других компонентов вариатора.

Также стоит отметить, что в вариаторе гораздо больше электронных компонентов, нежели в обычном автомате. Соответственно, больше вероятность их выхода из строя.

Какой ресурс у вариатора

В отличие от обычного автомата, вариатор менее продолжителен по сроку службы. Даже если следить за ним и своевременно менять масло, он сможет проходить около 120-150 тысяч километров пробега, после чего порвется ремень, и это приведет к серьезным повреждениям других компонентов коробки. Чтобы этого не произошло, рекомендуется на 120-150 тысячах километров пробега выполнить замену ремня вариатора.

Как можно понять, водитель автомобиля с вариатором должен знать, что нужно проводить своевременные диагностические и ремонтные работы с коробкой, иначе это приведет к необходимости ее капитального ремонта или замене. Чаще всего водители об этом не задумываются, не отличая вариатор от автомата, и это приводит к серьезным проблемам.

Плюсы и минусы вариатора

К плюсам вариаторов можно отнести:

• Повышенный КПД. У вариаторов КПД примерно на 5-10% выше, чем у автоматов. Это сказывается и на расходе топлива, который на автомобилях с вариаторами меньше;
• Плавность хода. Отсутствие передач ведет к плавной работе коробки передач;
• Быстрый разгон. Из-за отсутствия необходимости переключения передач разгон на автомобиле с вариатором более плавный;
• Легкое управление. Как и в случае с автоматом, в вариаторе водителю достаточно выбрать нужный режим работы, чтобы автомобиль поехал.

Минусов у вариаторов также достаточно:

• Сложность обслуживания и ремонта. Как о class=»aligncenter» width=»640″ height=»396″[/img]чалось выше, в вариаторе не достаточно просто менять масло своевременно, в отличие от автомата. Здесь важно также определить момент, когда потребуется замена шкива. При этом стоимость ремонта вариатора значительно выше, поскольку за такую работу берутся мастера не во всех сервисах;
• Большое количество электроники. Это чревато большим количеством потенциальных проблем с электроникой, что может вылиться в необходимость дорогостоящей диагностики и ремонта;
• Дорогое масло. При обслуживании вариатора заливается особое масло, которое определено производителем коробки передач. Это масло значительно дороже, чем то, которое используется на автоматах.

Как можно понять из сравнения, автомат и вариатор имеют свои плюсы и минусы. Однозначно нельзя сказать, что одна из коробок лучше, а другая хуже. При правильном обслуживании, как одна, так и вторая способны проработать достаточно долго.

(24 голос., средний: 4,21 из 5)

Похожие записи

• Все про масло в АКПП: требуется ли его менять, как проверить, какое и когда заливать?

• Кулиса КПП: что это такое, как отрегулировать

Отличия коробки-автомата от робота

Принципиальные отличия АКПП от роботизированной заключаются в следующих конструктивных особенностях:

1. Главная разница состоит в конструкции сцепления: автомат использует гидротрансформатор, а робот сухое фрикционное сцепление с одним или двумя дисками.
2. В автоматах применяются планетарные редукторы со сложным функционированием и управлением, выбор передаточного отношения определяет блок управления. В роботе, подобно механической коробке, шестерни постоянно находится в зацеплении, и включаются специальными муфтами, используя синхронизаторы для выравнивания угловых скоростей.
3. Показатель экономичности у робота значительно выше, так как гидротрансформатор имеет более высокие механические потери чем сухое сцепление.
4. У автомата выше плавность движения и более высокий комфорт езды, но трансмиссия слишком дорога в ремонте, который может производиться только обученными специалистами в сервисном центре. Ремонт роботизированной коробки по стоимости и сложности сравним с механической.

Особенности и принцип действия коробки-автомата

Главная особенность автоматической коробки передач – это наличие гидротрансформатора, выполняющего функцию плавного переключения скоростей, за которые отвечает редуктор. Если провести аналогию с механической коробкой, то гидротрансформатор выполняет действия, сходные с выжимом сцепления, обеспечивая плавность переключения передаточных чисел. Редуктор автомата также имеет ступени – 4, 5 или 6, при этом коробки с разным количеством ступеней будут иметь и различные возможности.

Принцип работы АКПП следующий:

1. Двигатель крутит маховик с жестко закрепленной на нем ведущей турбиной, она двигает жидкость в картере, приводя в действие ведомую. Между ними нет механической связи, что позволяет им вращаться с разной частотой. При большой частоте вращения гидротрансформатор остается блокированным для экономии энергии.
2. Усилие передается на первичный вал коробки, где при помощи шестеренок изменяются передаточные числа. Муфты задействуют нужные секции, обеспечивая оптимальную работу двигателя. Ударные нагрузки и рывки компенсируют обгонные муфты, проскальзывающие на обратном ходу.
3. Управление фрикционами выполняется гидравлической системой. Гидропривод сжимает определенные фрикционы, приводя в действие соединенные с ним шестеренки.
4. Давление масла обеспечивается специальным гидронасосом. Управление гидроприводами осуществляют золотники, которые перемещают соленоиды.

В чем разница акпп и вариатора

Решив разобраться, в чем же отличие двух типов, нужно помнить о том, что визуально решить эту задачу невозможно. Рычаг размещен одинаково. Глядя на него, не сможет дать правильный ответ даже профессионал. Нужно уточнять детали. Их всегда указывает производитель. Расположение возможно на привычном месте. Есть варианты, когда блок находится у рулевого колеса. Разница заключается в ощущениях при движении. КПП бесступенчатого типа — это максимально плавное переключение трансмиссии из всех современных возможностей. О том, что произошло переключение скорости, можно понять только по работе двигателя.

В АКПП при переключении присутствует легкий рывок, однако у последнего поколения также плавное переключение. Разница настолько незаметна, что не ощущается водителем.

Следующий момент, свидетельствующий о важных отличиях сравниваемых вариантов, заключается в строении. Механизм для плавной смены скорости — не только основная, но также и характерная особенность вариатора. Он уникален. Для этого используется цепь либо ремень. Они надежно соединяют диски между собой. В этом случае реализованы разные типы приводов. Подробное описание есть в официальной документации.

Если в качестве коробки переключения трансмиссии установлена КПП бесступенчатого типа, время разгона гораздо меньше. При запуске происходит плавное и практически неощутимое ускорение. Также у него более высокая надежность и низкий вес.

Коробка dsg имеет характерно строение. Его действие запускается с помощью шестеренок. Водитель переключает трансмиссии. Возникает небольшой рывок, но его можно не заметить. Отличия в строении принципиальны. Без технического образования разобраться невозможно. Нужно руководствоваться проявлениями на практике.

Основные отличия:

• Описание в документах и маркировка двигателя. При покупке авто нужно уделить внимание проверке сопроводительных документов;
• Толчки, которые присутствуют при переключении АКПП;
• Плавное ускорение, а рывок у автомата;
• Поведение на подъеме. Авто с АКПП не катится вниз при нажатии педали газа.

Обратите внимание!

Если вам все же не удалось разобраться, в чем же отличие вариатора от автомата коробки, то стоит проверить маркировку двигателя и данные в документах на машину. Они должны дублироваться.

Основа — электроника. Перепрошивка двигателя крайне не рекомендуется, так как она может работать некорректно либо полностью стереться. В случае обращения к профессионалу стоимость такого ремонта высока.

Преимущества и недостатки коробки-автомата

Автоматическая коробка передач в силу конструктивных особенностей имеет определенные преимущества:

1. Обеспечение легкого управления автомобилем без необходимости выжима сцепления, переключения передач, и процедуры плавного начала движения. Это обеспечивается автоматикой, позволяя водителю сосредоточиться на дороге.
2. Гидротрансформатор невозможно быстро вывести из строя в силу неопытности водителя, как это может произойти со сцеплением на механической коробке.
3. Автомат не создает сильных нагрузок на двигатель, как при механике. Передаточные числа меняются без лишнего увеличения оборотов, тем самым продлевается ресурс двигателя.
4. При использовании гидротрансформатора нагрузка на ходовую часть ниже в сравнении с другими видами трансмиссий.
5. Наличие пассивной системы безопасности, при которой стоящий на уклоне автомобиль не может покатиться.
6. У автоматической шестиступенчатой коробки расход топлива ниже.

Автоматическая трансмиссия имеет следующие слабые стороны:

1. В сравнении с механической или роботизированной коробкой отсутствует высокая динамика разгона.
2. Значительный расход топлива, особенно на четырехступенчатой коробке.
3. Сниженный КПД из-за значительных потерь мощности, уходящих на работу гидротрансформатора.
4. Дороговизна агрегата и его обслуживания, что отрицательно сказывается на стоимости всего автомобиля.
5. Возможное откатывание назад при начале движения с места на уклоне.
6. Коробка автомат пинается при неправильной эксплуатации.

Разница роботов и автоматов

Если рассматривать оба варианта исполнения КПП с позиции эксплуатационных моментов, то разница между ними невелика. В автоматической КП сцепления просто-напросто нет, роботизированный вариант его хоть и предусматривает, однако управление им полностью берет на себя. В целом, роботизированные коробки – это аналог механических коробок, автоматы же предусматривают наличие системы гидромеханических элементов.

Пожалуй, это основная особенность и отличие роботизированных вариантов от автоматических. Стоит учитывать и важно понимать нюанс разгона с некоторой задержкой. Жидкости в автоматах своевременно не справляются с воздействиями ведомых валов из-за нежесткого сцепления. Такая особенность конструкции создана специально для того, чтобы выполнять роль некоего «предохранителя».

Трансформатор же будет осуществлять вращения в свободном режиме, даже если что-либо заклинит. КПД, как мы отметили ранее, сравнительно мал, что способствует потере части мощности. К тому же при отключенном двигателе автоматическая коробка передач просто не сможет функционировать.

роботизированная кп

Особенности и принцип действия роботизированной коробки

Роботизированная коробка передач (робот), устанавливаемая на обыкновенные автомобили, представляет собой механическую коробку с автоматическим (электрическим или гидравлическим) управлением. Переключение скоростей в таком устройстве происходит при помощи автоматики. В автомобиле нет традиционной педали сцепления, так как оно выключается автоматически в момент переключения передач. В некоторых автомобилях наряду с автоматическим предусмотрен ручной режим переключения передач.

Алгоритм работы коробки следующий: после запуска двигателя при выжатом тормозе селектор переводится в нужное положение. Привод на сцеплении разъединяет трансмиссию, а механизм коробки включает нужную передачу. Водитель бросает педаль тормоза и плавно давит на педаль акселератора, автомобиль трогается, и дальнейшие переключения производятся автоматически. Управление коробкой осуществляет процессор согласно выбранному алгоритму. Водитель может вмешиваться в работу коробки.

На спортивных автомобилях, участвующих в гонках, устанавливают более совершенную разновидность робота. Его конструкция предусматривает наличие двух систем сцепления, каждая из которых отвечает за свои передачи.

Благодаря двойному сцеплению скорость переключения передаточных чисел максимальна, что очень важно для спортивных гонок.

Преимущества и недостатки роботизированной коробки

В сравнении с автоматом, роботизированная КПП имеет меньше преимуществ в силу того, что система еще достаточно сырая и не доведена до совершенства. Сильные стороны робота проявляются в следующем:

1. Более высокая экономия топлива в сравнении с автоматическими трансмиссиями.
2. Высокая надежность механизма редуктора.
3. Робот более дешев в производстве и обслуживании, потребляет меньше масла (в среднем вдвое), чем автомат.
4. Двукратное повышение ресурса сцепления в сравнении с механической коробкой.
5. Меньший вес коробки в сравнении с автоматической, ее высокая ремонтопригодность.
6. Более высокая динамика, возможность ручного переключения скоростей на полуавтоматическом режиме, что важно на бездорожье, подъеме, или в пробке.

Чем отличается коробка робот от механической коробки передач?

Принцип работы роботизированной коробки передач такой же, как и у механической коробки передач, только коробка-робот оснащается специальным электронным блоком, задачей которого является управление гидроцилиндрами, которые задействуют сцепление и включает необходимую передачу. Водитель только управляет селектором для выбора переднего или заднего хода движения.

По мере набора скорости автомобилем, автомобиль сбрасывает газ, делая своеобразную паузу, для того, чтобы робот выжал сцепление и включил нужную передачу. Переключение передачи сопровождается ощутимым рывком, особенно при резком ускорении. Поэтому автомобиль Тойота Королла скорее машина для плавной и умеренной езды.

Итог

Как мы выяснили, роботизированная коробка передач отличие от автоматической имеет совсем небольшое: оно заключается в мощностных показателях, тонкостях обслуживания и долговечности. В целом, если говорить серьезно и с позиции мнения профессиональных водителей или просто специалистов, знающих от и до особенности как конструкционные, так и рабочие и варианта автоматического исполнения, и роботизированного, то однозначного ответа на вопрос: что лучше? – просто нет.

В случае, если бы на автомобильном рынке в настоящее время было бы представлено универсальное конструкционное решение, многие мировые концерны уже давно переняли бы его и выпускали авто с унифицированной коробкой переключения передач.

Итоговое решение по выбору той или иной стороны, той или иной машины, с автоматом или роботом — должны принимать вы сами, определив, чего хотите больше: плавности либо динамики. Первым параметром характеризуется автоматическая коробка, вторым – роботизированная. Удачи на дорогах и всего доброго!

Недостатки роботизированной коробки передач (коробки робота)

1. Ощутимы рывки при переключении передач во время резкого ускорения;
2. При движении в пробках, во время остановок необходимо переводить рычаг переключения передач в нейтральное положение (если не перевести, сцепление будет под нагрузкой, что приведет его к преждевременному износу).
3. Автомобили с коробкой роботом необходимо ставить на ручной тормоз на спусках, во избежание отката назад.
4. Коробка передач робот предназначена для трасс, поэтому срок службы робота в условиях города, значительно уменьшается.

Автомобиль с коробкой робот может стать хорошей, верной лошадкой владельцу, который привык к плавному, аккуратному вождению и ездит преимущественно на длительные дистанции в условиях разгруженных дорог.

Коробка автомат

С формальной точки зрения к коробкам типа автомат можно отнести любые КПП, в которых переключение передач происходит без участия водителя. Однако исторически такое наименование закрепилось за гидромеханической коробкой передач, появившейся еще в первой половине XX столетия. Первыми появились коробки с 4 передачами, современные АКПП могут насчитывать 6, 8 и даже 9 передач у самых продвинутых вариаций.

Краткий обзор

Классическая коробка-автомат состоит из нескольких блоков, обеспечивающих переключение передач без участия человека.

1. Планетарная коробка передач (планетарный редуктор) — основной узел АКПП, осуществляющий переключение передач и отвечающий за скорость движения автомобиля. Редуктор состоит из солнечной шестерни, планетарного водила, сателлитов и коронной шестерни.
2. Система гидравлического управления — отвечает за работу планетарного редуктора и управляет им.
3. Гидротрансформатор (гидромуфта) — передает крутящий момент от двигателя к планетарной коробке передач. Для передачи гидромуфта использует рабочую жидкость — трансмиссионное масло. Одновременно гидромуфта выполняет и функции сцепления. Размещается гидротрансформатор на маховике мотора.

Плюсы и минусы

Классическая АКПП — агрегат, чья конструкция проверена временем. Плюсы и минусы КПП гидромеханической конструкции АКПП ярко проявлялись еще на коробках первых поколениях. Современные автопроизводители совершенствуют конструкцию АКПП, поэтому на самых дорогих моделях ее недостатки сглажены.

К плюсам АКПП можно отнести следующие качества.

1. Надежная и испытанная временем конструкция. Современные гидротрансформаторы имеют ресурс использования в сотни тысяч километров пробега.
2. Удобство в использовании и простота ремонта. Конструкция АКПП довольна проста и хорошо изучена работниками автосервисов.
3. Возможность «переваривать» огромный крутящий момент.
4. Способность «переживать» кратковременную буксировку.
5. Наличие ручного механизма переключения передач.
6. Щадящее отношение к двигателю. АКПП переключает передачи раньше, чем обороты мотора достигают высоких чисел. Благодаря этому сохраняется ресурс силового агрегата.
7. Невысокая требовательность к трансмиссионному маслу. Классические 4-ступенчатые автоматы практически «всеядны» — вовсе не обязательно приобретать оригинальное масло, так что вполне допускается его замена аналогом. В то же время АКПП нового поколения с 8 или 9 передачами достаточно требовательны к качеству трансмиссионного масла.

Минусы коробки-автомат также ярко выражены. К ним относятся следующие недостатки.

1. Сравнительно низкий КПД. Из-за потерь в гидротрансформаторе АКПП использует меньший объем полезной мощности мотора. В этом коробка-автомат уступает и механической КПП, и вариатору.
2. Повышенный расход топлива. Этот недостаток напрямую связан с предыдущим. Для выдачи сравнимой мощности автомобиль с коробкой-автомат использует больший объем топлива.
3. Недостаточная динамичность. Разгон автомобиля с АКПП уступает машинам с механикой и вариатором.
4. Рывки при переключении передач. В процессе езды чувствуются заметные рывки, когда автомат переключает передачи. Особенно этот недостаток характерен для классического 4-ступенчатого автомата, на АКПП нового поколения с большим количеством передач рывки значительно смягчены.

Недостатки автоматической коробки передач АКПП

Автомобиль с автоматической коробкой передач проигрывает механике в динамике, и имеет больший расход топлива, чем автомобили с коробкой роботом. Автоматическая коробка передач требует дорогого и своевременного технического обслуживания и ремонт коробки автомат значительно дороже. Если вы столкнулись с неисправностью автоматической коробки передач ознакомьтесь как проверить АКПП самому. Много что надо знать об автоматической коробке передач прежде чем остановится на ней.
