Что такое вариатор и как он работает?

Как отличить вариатор от автомата визуально

На одну и туже модель могли ставить все виды коробок передач, как механику, так и автомат и вариатор.

Одна модель автомобиля с разными вариантами коробок.

Поэтому отличить коробку по модели автомобиля сложно. Начинать нужно с документов на автомобиль и осмотре разных шильдиков и табличек:

• Если встречаются буквы CVT – означает что перед вами автомобиль с вариаторной коробкой передач.
• Символы AT или A – указывают на обычную автоматическую коробку.

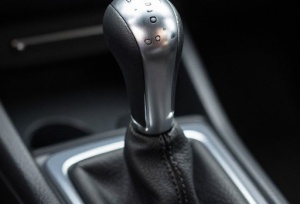

Осмотрите селектор переключения передач. На автомате присутствуют обозначения P-R-N-D-2-L.

На вариаторе после D будет идти или L, или вообще отсутствовать любые символы.

Сядьте за руль и прокатитесь. Автомат будет переключаться с небольшими рывками и при каждом переключении обороты двигателя будут слегка падать. Если смотреть на тахометр и ехать, то будет видно, как стрелка набирает обороты, а потом бац и слегка вернулась назад. На вариаторе будет происходить плавный рост оборотов, без падения.

Остановитесь на небольшом склоне, отпустите тормоз. Автомобиль на автомате начнет движение сразу же, без нажатия на педаль газа. Автомобиль на вариаторной коробке откатится назад и начнет движение только после нажатия на педаль газа.

Различия в механической части

Коробка вариатор и автоматическая трансмиссия одинаковы в том, что оба варианта относятся к виду коробок переключения передач, которыми управляет электронное устройство, встроенное внутрь коробки. Отличие в конструктивных особенностях.

ВКПП

ВКПП в технической документации обозначается, как CVT (Вариатор). Это сокращение от английских слов: «Continuously Variable Transmission». На русском языке звучит так: «постоянно изменяющая передачи»

Отличие CVT от автомата в строении механизма. Первое отличие, обобщающее все вариаторы, находится в принципе действия: отсутствие ступеней передач. Скорости меняются за счет передаточного числа. Последнее управляется параллельно расположенными конусными шкивами. Это ведомый и ведущий механизм.

Отличие имеется и в креплении шкивов. Одни шкивы в вариаторной коробке транспортного средства соединяются между собой посредством металлических цепей, другие с помощью ремней.

Вариатор работает по принципу раздвижения и сближения шкивов. Эти действия приводят к изменению передаточного числа. А изменение числа соответственно меняет скорость автомашины.

Читать

Отзывы по эксплуатации и ремонту автоматической коробки на Шевроле Лачетти

Пример работы клиноременного вариатора в виде таблицы:

Внимание! Принцип работы тороидного вариатор заключается в изменении ролика по отношению к фрикционному диску. Об этих отличиях в следующем блоке.

Типы CVT

Вариатор имеет два типа коробки:

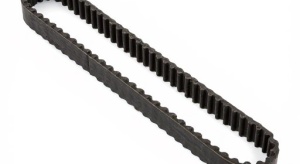

1. Клиноременной. Этот вариатор состоит из двух шкивов и ремня, соединяющего их. Назван так потому, что в момент соединения шкивов ремень становится клинообразным. Двигаются шкивы посредством гидравлического привода;
2. Тороидный. Этот тип вариатора состоит из роликов и соосных дисков. При изменении передачи меняется и положение роликов.

Но отличие вариатора и автомата заключается не только в конструкционных особенностях. У вариаторных коробок свои положительные стороны и отрицательные.

Изъяны и положительные качества у CVT

Положительными сторонами вариатора являются следующие особенности:

• плавное движение автомобиля, без рывков;
• незамедлительная реакция на изменения ландшафта трассы: наклон, проселочная дорога;
• нет замедлений в скорости при мгновенном повышении нагрузки в отличие от автоматической коробки передач;
• простая конструкция и легкий вес;
• экономия бензина.

Но сколько бы не перечислять положительные стороны коробки без переключения передач, транспортное средство с вариатором все же имеет недостатки:

• быстрый износ внутреннего оборудования CVT (ремень необходимо менять каждые 70 000 км);
• транспортное средство не способно передвигаться по холмистой местности из-за непригодности вариатора к сильным нагрузкам. Не устанавливается на внедорожники;
• сервисные центры не ремонтируют вариатор из-за дефицита запасных частей и трудоемкости ремонта, а только заменяют одну коробку другой. Сама коробка передач стоит дорого;
• для переключения движения назад или вперед, требуется некоторое время, чего нельзя сказать о коробке автомат. Многим водителям это не нравится.

Внимание! Поэтому при
выборе вариаторанадо понимать, что он недолговечен в отличие от автомата.

Коробка автомат

Кроме вариатора или роботизированной коробки в автомобиль устанавливается коробка-автомат. Отличие в сложности конструкции, но она является более долговечной. В этом и есть основная разница между вариатором и автомат, учитывая которую многие опытные автовладельцы приобретают машину с АКПП.

Читать

Что лучше и надежнее, вариатор или автомат

Автомат в отличие от CVT состоит из следующих деталей:

• гидротрансформатор;
• центробежный насос;
• обгонная муфта;
• блокировочная муфта;
• планетарная коробка передач.

Гидротрансформатор выполняет роль сцепления и способствует плавному переключению скоростей. Редуктор АКПП отвечает за совместную работу всех шестерней.

Разновидности АКПП

Отличие АКПП от CVT в том, что автоматическая коробка имеет несколько ступеней переключений скоростей:

• четырехступенчатая. Впервые была выпущена в 1930 году и используется на некоторых автомобилях;
• шестиступенчатая, семи- и в настоящее время уже выпускают автомобили с 9-стпенчатой коробкой автомат. Используются на всех современных автомашинах.

Изъяны и положительные качества у АКПП

Автоматическая коробка передач имеет свои недостатки и преимущества. К положительным сторонам автомобиля с коробкой-автомат относятся:

• при остановке на холме автомашина не даст задний ход;
• надежность;
• комфортность в управлении.

Минусы автомата:

• нет плавности при переключении передач во время разгона машины;
• дорогое сервисное обслуживание;
• нет возможности запуска двигателя с толкача.

Несмотря на отрицательные стороны, работает АКПП намного дольше, чем вариатор.

Анализ сравнения двух коробок

Отличия вариатора от автомата заключаются не только в написании названий коробок в технических документах:

• А или АТ – сокращенное название автомата;
• CVT – название вариатора.

Их различия заметны с точек зрения:

• экономической;
• надежности;
• внешности.

Читать

Типичные неполадки и ремонт АКПП f4a42

Назревает вопрос – а зачем это знать и что лучше автомат или вариатор?

Если покупаете новый автомобиль на гарантии, то тут разницы нет. Лишь в том, что расход, разгонная динамика и эластичность хода на вариаторе будет лучше. Ситуация кардинально меняется при выборе автомобиля с пробегом.

Ресурс вариаторной трансмиссии больше нежели обычного автомата. Так же как и стоимость ремонта. Обычно вариатор к 100000 км пробега уже требует дорогостоящего обслуживания (замена ремня), когда как обычный автомат только своевременного бережного ухода (смена масла и щадящие режимы езды).

В заключении большое видео сравнения автомата и вариатора, в ролике полностью рассказывается о принципах работы той или иной трансмиссии и собраны все плюсы и минусы:

Делайте обдуманные покупки, совершайте правильный выбор.

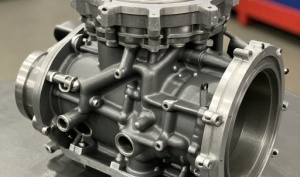

Конструкция и работа автоматической коробки передач

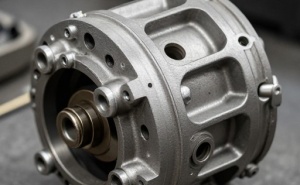

Схема гидротрансформаторного устройства АКПП

Основными составляющими компонентами АКПП считаются гидротрансформаторное устройство, а также механический редуктор. Первый узел используется в качестве сцепления, а второй предназначен для передачи механического усилия между шестеренками.

Крутящий момент передается от вала силового агрегата гидротрансформаторным устройством, функционирующим на основе давления трансмиссионной жидкости. Конструкция автоматической коробки включает в себя металлические диски с фрикционами и муфты. Они используются в качестве механической функции сцепления. Когда диски сжимаются и разжимаются, происходит активация определенных муфт. Последние используются в качестве передач в агрегате.

Что может ломаться?

Пользователь Александр Сорокин в своем ролике показал, как производится разборка автоматической трансмиссии и ее ремонт.

Какие неисправности характерны для автоматических коробок передач:

1. Выход из строя кулисы рычага АКПП. Такие неполадки более характерны для агрегатов старого типа, в которых есть механическая связь ручки КПП с самой трансмиссией. Поломка кулисы приводит к тому, что автовладелец не может переключать режимы работы коробки. Для решения неисправности потребуется поменять вышедший из строя рычаг, а также саму кулису. Признаки поломки заключаются в сложностях переключения селектора КПП, в крайнем случае перевести рычаг в другое положение будет невозможно. Возникает потребность в ремонте агрегата. В некоторых автомобилях для этого необходимо полностью снимать коробку передач.
2. Утечка рабочей жидкости. По отзывам автолюбителей, они часто сталкиваются с проблемой вытекания масла из-под уплотнительных резинок. Поэтому владелец должен периодически выполнять визуальную диагностику состояния трансмиссии на яме или эстакаде. Когда проверка показала следы масляных подтеков, нужно определить причину утечки либо обратиться на СТО. Если проблема кроется в уплотнителях, то они меняются без труда.
3. Неисправности в работе управляющего модуля. В случае когда центральный процессор ломается, он может неверно подбирать обороты для переключения скоростей. В некоторых ситуациях механизм управления блокирует работу коробки передач. Если модуль полностью вышел из строя, он подлежит замене. При повреждении управляющих шлейфов их также нужно поменять. Когда центральный процессор работает нормально, но иногда проявляются сбои, его можно попробовать перепрошить. Но выполнить такую задачу способен не каждый специалист.
4. Неисправности гидравлического блока. Неполадки проявляются в результате износа конструктивных элементов устройства или несоблюдения правил использования агрегата. Если автовладелец не прогревает коробку передач в холодное время года, а сразу начинает движение, причем двигается резко, это приводит к неполадкам в работе гидроблока. Основными признаками являются толчки, удары и вибрации. Иногда движение на машине вовсе невозможно.
5. Неисправности в работе гидротрансформаторного устройства. Такую проблему нельзя решить без ремонта. Отремонтировать гидротрансформатор проще и дешевле, чем управляющий модуль или гидравлический блок. При неисправностях узла водитель услышит нехарактерный для работы трансмиссии стук, шуршание, вибрацию. Вы почувствуете, что динамика транспортного средства ухудшилась. А если будете менять трансмиссионную жидкость, то в поддоне картера увидите большое количество металлической стружки.

Преимущества и недостатки

Начнем с плюсов:

1. Автоматы — более надежные агрегаты. В среднем ресурс использования современной автоматической трансмиссии составляет не менее 300 тысяч километров пробега, если коробка будет правильно использоваться и обслуживаться. Причем работать машина с АКПП может в любых условиях.
2. Более упрощенный ремонт по сравнению с вариаторной трансмиссией. Обслуживание АКПП можно произвести в гаражных условиях. Найти для этого квалифицированного специалиста не составит труда. Причем стоимость выполнения работ будет ниже.
3. Автоматические агрегаты менее требовательны к качеству использующейся смазки. Оригинальными маслами пользоваться желательно, но необязательно. При необходимости всегда можно найти более дешевый аналог.
4. Щадящее отношение АКПП к двигателю. Переключение режимов в работе трансмиссии осуществляется без необходимости увеличения оборотов ДВС.
5. Меньше электроники по сравнению с вариатором.

Канал АВТОСАЛОН Первый Видео АвтоРынок в своем ролике подробно разобрал все плюсы и минусы вариаторных КПП.

Недостатки автоматических трансмиссий:

1. Более низкий коэффициент полезного действия, что обусловлено его потерями в гидротрансформаторном устройстве. Соответственно, классические автоматы используют не всю полезную мощность двигателя.
2. Повышенный расход горючего.
3. При переключении режимов в работе трансмиссионного агрегата проявляются рывки. В более новых автомобилях этой проблемы нет, поскольку они оснащаются большим числом передач.
4. Не такие высокие динамические особенности, как у вариаторов. Транспортное средство с автоматом разгоняется значительно медленнее, чем авто с механикой или CVT.
5. В АКПП используется больше трансмиссионной жидкости. Если для оптимальной работы вариаторной коробки передач требуется 5-8 литров масла, то для классического автомата понадобится не менее 8-10 л смазки.

Плюсы и минусы вариатора

Сравнивать CVT мы будем с автоматической коробкой, поскольку робот, как было сказано выше, является механикой, а другие типы трансмиссии не так популярны.

Основные плюсы CVT:

• Отсутствие толчков и рывков во время движения.
• Двигатель работает с плавным изменением мощности в зависимости от ситуации.
• Фактически бесконечное число передач, что позволяет оптимально расходовать топливо.
• Низкий уровень шума при работе.
• Высокая управляемость и отклик.
• Грамотная оптимизация всех ходовых систем машины.

Теперь о недостатках. Самым главным из них является высокая стоимость ремонта, поскольку конструкция устройства состоит из множества дорогих элементов. Нельзя не сказать и о том, что в нашей стране очень мало сервисных центров, берущихся за такую работу.

Кроме того, в вариатор следует периодически заливать около десяти литров специального масла, необходимого для правильной работы трансмиссии. Такая жидкость стоит достаточно дорого и продается либо в представительствах компании, либо в специализированных салонах. Сами понимаете, что такие салоны есть далеко не в каждом городе. В некоторых случаях для сокращения затрат на ремонт и обслуживание, лучшим выбором будет приобрести контрактный вариатор.
