Виды и установка акустических полок на ВАЗ

Несколько слов об автомобильных аудиосистемах

Для создания хорошей акустики нужны качественная аудиосистема и правильное ее размещение. Существуют два основных вида акустики: компонентная и коаксиальная. В вопросе цены компонентная система проигрывает коаксиальной: она значительно дороже. Второй вариант предполагает трехполосные (низкая, средняя, высокая частоты) или двухполосные динамики. Составляющие такой системы «выдают» узконаправленный звук.

Компонентная система создает объемный звук за счет использования динамиков с разными частотами, установленными в разных точках автомобиля. Среднечастотный динамик устанавливается в акустические подиумы на ВАЗ 2114 в передних дверях. С помощью специальных проставочных колец можно повернуть динамик к водителю. Потребуется шумоизоляция дверей, чтобы не было дребезжания.

Вариантов установки высокочастотных динамиков несколько, наиболее предпочтительный — монтаж на передние стойки. При таком расположении «пищалки» в комплексе со среднечастотными динамиками и сабвуфером создают глубокий, «объемный» звук. Последний компонент, ответственный за передачу низких частот, существует в двух основных вариантах:

• активный (с собственным звукоусилителем);
• пассивный (применяется внешний усилитель).

Разделяются сабвуферы и по наличию либо отсутствию корпуса на открытые и закрытые. Корпус сабвуферов бывает разных видов: классический (ящик), бочонок, скрытый корпус (зачастую в свободном объеме багажника). Открытые («free-air») басовые компоненты акустики монтируют в двери, подлокотники между сидениями. Самый распространенный «объект» для монтажа — акустическая полка ВАЗ 2114.

Все варианты сабвуферов для создания качественной акустики устанавливают по направлению вверх или к багажнику. Если для размещения выбрана акустическая полка ВАЗ, необходимы хорошая звукоизоляция и прочное положение динамической головки. В таком случае задняя заводская полка нуждается в доработке, т. е. оклейке шумоизоляционными материалами или утяжелении с помощью фанеры.

Доработка заводской акустической полки

Для тюнинга задней полки понадобятся.

1. Лист фанеры (толщина — 20 мм, ширина — 33-34 см).
2. Электролобзик.
3. Эпоксидный клей.
4. Шпатлевка по дереву.
5. Нож.
6. Саморезы.
7. Наждачная бумага.
8. Карпет.
9. Строительный степлер.

Акустическая полка ВАЗ 2114 состоит из двух слоев. Для начала нужно отрезать часть полки, куда устанавливаются динамики, острым ножом. Сделать шаблон детали, приложив ее к листу фанеры. Вырезать по намеченным контурам электролобзиком. Прикрепить эпоксидным клеем к обратной стороне части полки. Образовавшийся выступ фанерной части над частью «родной» полки можно убрать.

Для этого нужно вырезать кусок фанеры толщиной в 2 мм по форме отрезанной части полки и прикрепить к 20-миллиметровой фанере. Оставшиеся шероховатости убирают шпатлевкой по дереву и обрабатывают наждачной бумагой. Готовую часть полки обтягивают карпетом: сначала наносится клей, после ткань закрепляется строительным степлером.

Доработанная таким образом задняя полка позволяет избежать искажений звука от вибрации динамика, так как динамики устанавливаются на более жесткой поверхности и более плотно. Шумоизоляция задней полки поможет в достижении качественной акустики. Для проведения этой «операции» понадобятся.

1. Вибропоглощающий материал для первого слоя (Визомат, Вибробласт, Бимаст) — 1 лист.
2. Звукопоглощающий материал (Битомаст, Акцент) — 1 м².
3. Валик для разглаживания (металлический) или округлый твердый предмет.
4. Технический фен (мощности обычного может не хватить для долговременной работы).

Разрезаем лист вибропоглощающего материала на куски нужного размера, подогреваем феном и наносим на заднюю полку, разглаживая твердым валиком. Оклеивают Визоматом или Вибропластом от 50 до 80% площади, Бимастом — от 40 до 60%. Звукопоглощающий материал должен покрывать 100% поверхности. При покрытии материалами желательно не допускать образования воздушных пузырей.

Акустические свойства динамиков, установленных в такую заднюю полку, улучшатся за счет поглощения вибрации от низких частот звуковых волн. Более радикальным и трудоемким вариантом будет самостоятельное изготовление акустической полки.

Изготовление

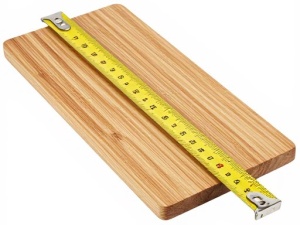

Акустические полки на ваз 2114

В принципе, ничего сложного в изготовлении нет. Понадобится вооружиться немного терпением (и Москва сразу не строилась), следовать четко инструкции, иметь под рукой нужные инструменты и материалы.

Что нужно

Полки акустические на ваз 2114

Для успешного проведения операции надо подготовить следующее:

• Фанеру – подойдет лист толщиной 18 мм;
• Кусок материала для перетяжки – идеально подходит карпет, но если салон обит в кожу или кожзаменитель, то для гармоничного восприятия карпет заменяем на кусок соответствующего материала.

Примечание. Карпет хорош тем, что с ним очень удобно работать. Этот материал обладает удивительной послушностью, если знать, как с ним обращаться.

• Клей для карпета – лучший вариант аэрозольный или Наирит;
• Морилка;
• Специальные скобы на степлер 8 мм (по дереву) и сам мебельный степлер;
• Скотч малярный;
• Несколько саморезов.

Что касается инструментов, то под рукой должен быть хороший электролобзик, рубанок и дрель или лучше шуруповерт.

Установка акустической полки на ваз 2114

Процесс изготовления

• Для начала нужно будет подготовить шаблон для будущей акустической полки, который либо выкраивается самостоятельно (что намного сложнее, зато сохранятся индивидуальные предпочтения) либо переносится на бумагу из какого-либо источника (можно из интернета скачать готовый образец);

Читать дальше: Тормозные колодки adr на ваз отзывы

Полка акустическая Ваз 2114 и ее шаблон

• Лист фанеры кладем на стол и переносим шаблон на него. Не забываем про отверстия для динамиков, края под отводы задних стоек и резинку для заднего стекла;
• Вырезаем сначала откидывающуюся часть будущей полки;
• Все детали надо покрыть морилкой, не забыть прикрепить ребро жесткости и прикрутить петли;
• Карпетом перетягиваем обе половинки нашей полки;
• Устанавливаем полку на автомобиль.

Как установить акустическую полку на ваз 2114

Ничего сложного, как видим. В процессе работ своими руками, крайне рекомендуется использовать наглядные пособия: видео обзоры, фото – материалы, схемы и чертежи. Много пошаговых инструкций по изготовлению полок на разный вкус и цвет можно найти на нашем сайте. Сделанная самостоятельно полка, избавит не только от проблем со звуком, но и предоставит возможность неплохо сэкономить, ведь цена на хорошую акустическую полку в магазинах не маленькая.

Решил избавиться от полки которую купил и пожалел что купил

бо за эти деньги я сделал такую полку что ни у кого нет, просмотрев все бортовые журналы по поводу акустической полки на вазик и решил сам сделать, так как в инете смотрю 400 гр стоит а присмотрелся и понял что не за что отдавать такие деньги за такую хлюпенькую полку.Поискал и нашел видов 5 полок как люди делают и решил сделать с каждого чертежа всего по не многу и в итоге 6 полка была сделана, ушло уйма времени но это того стоит да и всем нравиться.В общем взял со старого шкафа полочки и доска как фанера на верхний слой, потом в строй магазине купил шурупы: по дереву 3.5 x 32 -40 (шт); 3,5 x 45 — 10 (шт): по металлу 3.5 x 35 — 10 (шт); Винт само-сверлящий с шестигранной головкой 2 (шт); Уголки мебельные под 90 градусов — 2 (шт); Клей 88 — 4 больших тюбика по 120 (мл); Бокситовая смола — 2 литра; Карпет звуковой — 3 метра квадрата за (32 гр за 1 квадрат) Миллиметровка формата А3 — 4 листа, набор для черчения; Электро-лобзик, балгарка, диск по металлу и планировка, кисточка, обычные бинты и металлические рейки 3(шт) Вспомнил черчение которое было самое любимая пара в университете

Самостоятельное изготовление полки под акустику

Для изготовления задней полки понадобятся.

1. Лист фанеры толщиной в 10 мм (МДФ или ДСП).
2. Карпет (нетканый, хорошо тянущийся материал). Достаточно 0,5 м с размерами 150х80 см.
3. Клей для фанеры и карпета (специальный для этой ткани или универсальный клей 88).
4. Саморезы до 25 мм длиной.
5. Дрель.
6. Электролобзик.
7. Картон для изготовления шаблона и чертежные инструменты (циркуль, карандаши, линейки).
8. Шлифовальная машинка или наждачная бумага.
9. Строительный или мебельный степлер, скобы для него.

Шаблон наносится на лист картона, после чего примеряется в машине. Выпиливается кусок 133х57,5 см (с запасом для подгонки). Переносим чертеж на фанеру. После спиливания двух крайних кусков проводим еще одну примерку. Далее делаем еще один шаблон из фанеры для точного определения всех углов. Они могут мешать закрыванию багажника. Смотрим, не мешает ли полка запиранию багажного отсека.

Измеряем радиус динамиков и переносим полученные размеры на макет. Приступаем к выпиливанию полки электрическим лобзиком, крышки и отверстий для динамиков. Края прорезей необходимо тщательно шлифовать. Там, где открывается крышка багажника, шлифовка производится с двух сторон. После отмеряем карпет по всей длине откидной части с запасом примерно 5-6 см.

Наносим клей на нижнюю часть, прикрепляем карпет, и так по всем краям. Клей лучше наносить по частям, чтобы не засыхали другие участки. Толстый слой наносить не нужно, так как ткань может пропитаться. Закрепляем края строительным степлером, располагая скобы максимально близко друг к другу. Карпет эластичен, но сильно растягивать его не нужно. После отделки карпетом акустическая полка должна высохнуть за сутки.

Следующий этап — крепеж петель для подвижной части. Саморезы не должны препятствовать работе петель. Примеряем динамики и облицовываем оставшуюся часть акустической полки карпетом. Монтируем петли, примеряем полку и устанавливаем динамики. Для рассмотренного варианта не требуется демонтаж штатных боковин, акустическая полка устанавливается на них при помощи саморезов.

Акустическая полка на ВАЗ, изготовленная своими руками, обойдется дешевле покупной в 1,5 раза и может сравниться с фабричным вариантом по качеству.

Задняя полка ваз 2114 своими руками

В принципе, технология изготовления не является сложной или уникальной. Все что потребуется это хороший чертеж, необходимые материалы для производства и некоторый подручный инструмент. Установка не потребует особых условий или специальных познаний, все, что нужно хорошая, подробная инструкция и немного свободного времени. Итак, список того, что нам понадобится:

• Фанера толщиной не менее 17-18 миллиметров (соблюдение размера крайне важно);
• Материал для обивки. При его выборе руководствуйтесь тем, каким материалом обшит салон конкретного автомобиля. Если используется ткань, то идеальным вариантом для перетяжки, будет карпет, который легко поддается всевозможным воздействиям.
• Строительный степлер с металлическими скобами для работы по дереву.
• Клей, саморезы, молярный скотч.
• Электролобзик.
• Шуруповерт.
• Наждачная бумага или шлифовальная машина.
• Чертеж задней полки ваз 2114.
• Линейка или рулетка.

Читать дальше: Kia rio 3 двигатель
Когда все инструменты и материалы в наличии, время приступить к изготовлению.

Для удобства, все производство разделим на 8 этапов:

1. Первое и очень важное – это наличие точного и качественного чертежа. Необходимость обуславливается неукоснительным соблюдением требуемых размеров. Иными словами хороший шаблон обеспечит дальнейшее изготовление заготовки необходимой формы и габаритов, позволяющих идеально поместить полку в автомобиле. Шаблон лучше всего перенести на полноразмерный лист бумаги или кальки.



2. Сейчас необходимо перенести шаблон на поверхность фанеры это потребует некоторой внимательности, терпения и аккуратности.
3. Когда все линии, размеры задней полки ваз 2114 перенесены на материал, самое время взять в руки электролобзик и распилить материал согласно обозначенным на нем очертаниям.
4. Для придания ровных, аккуратных очертаний, при помощи наждачной бумаги или шлифовальной машинки стачиваем неровные углы материала.



5. Покрываем поверхность фанеры морилкой или любым другим покрытием, которое обеспечивает защиту древесины от неблагоприятных факторов. Дайте изделию высохнуть в защищенном от влаги или дождя месте.
6. Теперь время для перетяжки изделия карпетом. Для этого приготовьте куски материала требуемого размера, приложите к поверхности дерева, произведите натяжение и закрепите ткань на фанере при помощи металлической скобы и степлера. Аналогичные мероприятия произведите и в отношении отверстий для установки колонок.
7. Седьмой шаг предполагает монтаж креплений, петель (в случаях, когда вы используете складывающуюся конструкцию).
8. Завершающий этап – установка готового изделия непосредственно в салон автомобиля. Важной задачей является крепления новой полки на заводские мета, для этого возьмите саморезы и закрутите их при помощи шуруповерта в штатные боковины. Кроме того, производится монтаж последних креплений и соединений. Устанавливается, и подключается аудио оборудование, тестируется работа.



По завершении всех мероприятий рекомендуется протестировать выносливость изделия при различных дорожных условиях. Прокатитесь на автомобиле с различной скоростью по ямам и ухабам и внимательно прислушайтесь, как ведет себя новая полка (есть ли скрипы, вибрации).

Как видите изготовление задней полки ваз 2114 своими руками вполне посильное мероприятие.

Aкустическая полка на Ваз 2114

Aкустическая полка на Ваз 2114, сделанная из фанеры и обтянутая карпетом, улучшит не только внутренний интерьер автомобиля. На Ваз 2114 акустическая полка является составляющей, которая разом решает несколько проблем: улучшается отдача звука, пропадают скрипы в багажнике, динамики можно ставить любого размера, даже самые большие.
