Вылет диска что это такое и на что влияет

Диски

Автор temass

Дата
Июл 18, 2017
41 887

Поделиться

Вылет диска представляет собой одну из важнейших геометрических характеристик, наряду с диаметром и количеством болтовых соединений. Хотя и незначительное расхождение от требований, на которых настаивает компания изготавливающая и выпускающая авто всё-таки есть.

Минусовой или отрицательный вылет
Большой вылет (15,35,40,45) и его увеличение с помощью проставки
Влияние ширины диска и его вылета ЕТ на ходовые характеристики
Допустимая таблица отклонений самых распространенных марок авто (мерседес, тойота, уаз)

Чтобы выполнить правильно измерения дистанции между отвесной (вертикальной) плоскостью симметрии колеса и самой поверхностью диска к ступице автомобиля в мм, нужно воспользоваться формулой: ET=a-b/2, где a – размах между двумя вертикалями, внутренней плоскостью, и поверхностью прилегающей к ступице b – вся ширина автомобильного диска. Если сказать обычными, понятными словами, то вылет диска ET это показатель того, насколько он выглядывает наружу из колёсной арки. Если вылет большой, то колесо будет отступать в глубину, а при уменьшении его показателя, наоборот, выдвигается наружу.

ПОСМОТРЕТЬ ВИДЕО

Рассмотрев формулу и попробовав посчитать вылет на колёсных ЕТ дисках, существует вероятность увидеть, что его величина может быть:

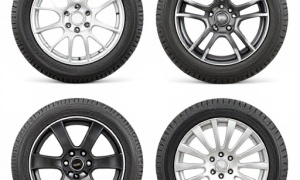

Нулевой;
Отрицательной;
Положительной.

Это значение зачастую наносится на внутреннюю часть поверхности любого диска авто, а единица измерения их выражается в мм. Ещё наносятся и другие параметры дисков, означают они следующее:

Ширина;
Диаметр;
PCD диска — количество болтов крепления и диаметр их расположения;
DIA — диаметр посадочного отверстия находящегося в центре;
MAX LOAD — максимальная нагрузка на диск.

Правила маркировки вылета

В маркировке диска его вылет обозначает показатель ET, за которым следует обозначения расстояния от плоскости крепления до средней линии в миллиметрах. Например, в шифре 6.5J×15 H2 5/112 ET39 d57.1 можно увидеть, что вылет этого диска равен 39 миллиметрам. Плюс из аббревиатуры ET39 можно понять, что мы имеем дело с положительным параметром. Если бы у этой модели был бы отрицательный или нулевой вылет, то вместо ET39 мы бы увидели ET0 или ET-39.

При таком разнообразии вариантов у владельца автомобиля возникает естественный вопрос: «Ну и какой же мне вылет выбрать — на минус, в плюс или в ноль?». От ответа на этот вопрос зависит очень многое, ведь неправильный ET не позволит прикрутить диск к автомобилю на физическом уровне. Он начнет цепляться за стойку амортизатора.

Кто определяет размерные параметры вылета

На заводских дисках автомобиля размер вылета определяют конструкторы транспортного средства. Они подбирают геометрию колеса под предполагаемую нагрузку и скоростные режимы, а также учитывают скрытые нюансы, влияющие на продолжительность эксплуатации диска, шины и самого автомобиля. Поэтому при замене колес владельцу авто стоит прислушаться именно к этим рекомендациям, выбирая литые, кованые или штампованные модели с аналогичной заводскому диску геометрией.

Кстати, то же самое делают и производители литых, штампованных или кованых дисков. Они определяют параметры своей продукции именно заводскими рекомендациями. Поэтому каждый производитель автодисков не только указывает на совместимость конкретной модели своей продукции с маркой автомобиля, но и приводит название сертификата или стандарта, подтверждающего это соответствие. Ведь попытка поставить на машину неправильный диск закончится гарантированной аварией, ответственным за которую могут признать как автовладельца, так и дисков.

На что влияет вылет колесного диска

Расстояние от плоскости крепления к ступице до средней линии диска зависит от его ширины. Если производитель увеличивает ширину — ему приходится уменьшать ET, выдвигая колесо в сторону крыла. Иначе оно начнет цепляться за подвеску. Кстати, с этим фактом связано забавное заблуждение начинающих водителей, которые полагают, что чем больше значение ET, тем дальше колесо высунется за пределы кузова машины. В реальности все обстоит совершенно иначе — чем меньше ET, тем выше шансы, что колесо будет цеплять за крыло кузова, особенно при проседании подвески.

Чересчур большой вылет приводит к нежелательному контакту колесного диска со стойками амортизатора и элементами подвески, а слишком маленькое значение ET спровоцирует трение о крыло. Кроме того, при запредельно больших значениях ET колесо воткнется в тормозной суппорт, а слишком сильное уменьшение вылета приведет к перегрузке подшипников ступицы.

Отдельного внимания заслуживает и модель распределения векторов сил в подвеске. Точкой приложения этих сил можно назвать пятно контакта шины с дорогой, причем сквозь его центр должна проходить средняя линия (вертикальная ось) колеса. Она будет соответствовать векторам силы тяжести. Примерно в эту же область попадет и вектор силы со стойки подвески.

При нестандартных значениях ET средняя линия и продолжение оси подвески выйдут за границы пятна контакта, из-за чего возникнет перегрузка, приводящая к быстрому износу ступицы, подшипника, рычага и рулевого шарнира. Эту проблему можно решить, усилив данные детали, но это отразится на стоимости авто. Кроме того, при выходе векторов сил за границы пятна контакта ухудшится управляемость авто — водителю придется прикладывать больше сил на поворот руля. Поэтому выходить за допустимые отклонения по вылету не стоит ни при каких обстоятельствах. В любом случае старайтесь ориентироваться на рекомендации производителя автомобиля.

ET на дисках — что это означает и как рассчитывается

Обозначение в виде двух букв латинского алфавита ЕТ не случайно, так как данная величина является международной и определяется по следующей формуле и выражается в мм, вне зависимости от страны производителя диска:

Вам это будет интересно О разболтовке колес на отечественных автомобилях ВАЗ

ЕТ = Х – Y/2,

Где Х — это расстояние от наружной привалочной плоскости диска до его внутренней грани со стороны крепления к ступице или тот размер, который определяется путём измерения от боковой грани колеса по бортам до его решётки.

Y — это общая ширина изделия по ободу.

Важно!

В качестве маркировки производители колёс, как правило, прописывают данную величину как ЕТ20, ЕТ35, ЕТ42 и т. д., и любой профессионал всегда может прочитать её и дать определение этим значениям.

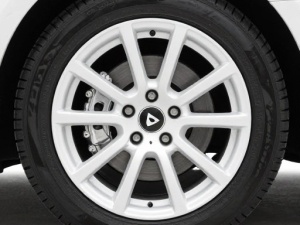

Диск с отрицательным вылетом

Как измерить величину вылета своими руками — пошаговая инструкция

Рекомендации автопроизводителя и сертификаты от выпускающей колеса компании — это самый надежный источник, на основе которого вы можете определить правильные параметры диска. Но что делать в том случае, если эти источники недоступны, например, при попытке купить колесо для авто очень старой марки? В этом случае мы рекомендуем вам измерить вылет колеса своими руками.

Для этого вам понадобится сам колесный диск, демонтированный с автомобиля, идеально ровная планка (ее можно заменить строительным уровнем) и рулетка. А сам процесс замера будет выглядеть следующим образом:

Укладываем колесо лицевой стороной на ровную поверхность.
Укладываем строительный уровень на обод колеса.
Далее нужно измерить расстояние от привалочной плоскости до нижнего края уровня.
Записываем это расстояние. Его можно обозначить, как «А».
Переворачиваем колесо (тыльной стороной вниз).
Укладываем на обод уровень.
На этом этапе нужно измерить расстояние от привалочной поверхности, запуская рулетку в отверстие под ступицу.
Записываем второй замер, как расстояние «В».
Для определения колесного вылета используем формулу: ET = (A+B)/2 – B.
Подставляем в формулу полученные значение А и В, проводим вычисления с учетом знаков.

Пользуясь этой технологией, можно разобраться с вылетом ЕТ на литых дисках и кованых моделях, а также на штампованных колесах. Вот только перед замерами придется снять шину. Выступающая за границы колесных бортов резина снизит точность измерения.

Как определить допустимое отклонение ЕТ для диска

Как правило, каждый автопроизводитель диктует свои допустимые отклонения по вылету диска, и они зависят только от конструкции рамы, подвески, суппортов, колёсных арок и других элементов транспортного средства. Это означает, что для каждого суппорта автомобиля существует некий показатель совместимости различных размеров, выражаемого в диапазоне от минимума до максимума ЕТ в миллиметрах. Так, ниже приведены показатели допустимых отклонений для 35 наиболее популярных в России моделей авто:

№ пп	Модель и модификация авто	Диапазоны вылетов, ЕТ, мм
1	Audi A4	35
2	Audi A6	35
3	Audi Q7	53
4	BMW 3	15-25
5	BMW 5	18-20
6	BMW X5	40-45
7	Citroen Evasion	28-30
8	Citroen Xantia	15-22
9	Daewoo Nexia	38-42
10	Daewoo Matiz	38
11	Dodge Caliber	35-40
12	Fiat Bravo	31-32
13	Ford Focus	35-38
14	Ford Mondeo	35-42
15	Ford Explorer	0-3
16	Honda Civic	35-38
17	Honda Jazz	35-38
18	Honda CRV	40-45
19	Hyundai Accent	35-38
20	Hyundai Sonata	35-38
21	Kia Ceed	38-42
22	Kia Sportage	0-3
23	MercedesBenz A-Klasse	45-50
24	MercedesBenz E-Klasse	48-54
25	MercedesBenz ML-Klasse	46-60
26	Mitsubishi Lancer	35-42
27	Mitsubishi Pajero	от -25 до -15
28	Nissan Almera	35-42
29	Nissan Maxima	35-42
30	Nissan Patrol	от -25 до -15
31	Toyota Corolla	35-38
32	Toyota Camry	35-38
33	Toyota Land Cruiser 200	от -15 до 3
34	Volkswagen Golf	35-40
35	Volkswagen Tiguan	20-32

Что касается российских ВАЗов, то эти автомобили универсальны за исключением культовой «Нивы». Так, размерность ЕТ на данные модели авто преимущественно составляет 35-38 мм, что также соответствует многим показателям ведущих мировых автоконцернов.

Вам это будет интересно Об окраске автомобильных дисков и оборудовании для покраски

Измеряемые показатели для расчёта вылета

Из данной таблицы видно, что отрицательный вылет — это привычные параметры лишь для полноразмерных внедорожников, и чем он меньше, тем сильнее торчат на них колёса, однако это придаёт им дополнительную устойчивость на очень сложных участках плохих дорог, пластиковые накладки по периметру колёсных арок нередко идут в базовой комплектации. Кроме того, на этих марках авто стоит усиленная подвеска, разболтовка минимум 5х115, что лучше, чем на легковых автомобилях, воспринимает изгибающий момент.

Допустимая таблица отклонений самых распространенных марок авто (мерседес, тойота, уаз)

Для каждой конкретной марки автомобиля существуют свои допустимые отклонения, которые лучше не нарушать.

№п/п	Модель автомобиля	Допустимый вылет диска, мм
1	Chevrolet Camaro	38-50
2	Chevrolet Corvette	38-50
3	Chevrolet Aveo 1,6	39
4	AlfaRomeo 33	30-38
5	AlfaRomeo GTV	28
6	AlfaRomeo 145	38
7	AlfaRomeo 146	38
8	AlfaRomeo 166	35-40
9	AlfaRomeo 155	38
10	AlfaRomeo 156	28-30
11	Audi А4	35
12	Audi А8	35
13	Audi А6	35
14	Audi 80	35-42
15	Audi 100	35-42
16	Audi ТТ	28-30
17	Audi Quattro	35-42
18	Audi А3	30-40
19	BMW 3	15-25
20	BMW 3 (E36)	35-42
21	BMW М3	18-20
22	BMW 5	18-20
23	BMW 7	18-20
24	BMW 7 (Е32)	18-20
25	BMW 8	18-20
26	Citroen Berlingo	15-22
27	Citroen Jumper	35
28	Citroen Evasion	28 – 30
29	Citroen Xsara	15 – 22
30	Citroen Xantia	15 – 22
31	Daewoo Nexia	38 – 42
32	Daewoo Espero	38 – 42
33	Daewoo Lanos	38 – 42
34	Daewoo Matiz	38
35	Daewoo Leganza	35 – 42
36	Daewoo Nubira	38 – 42
37	Dodge Magnum 2.7 V6	24
38	Dodge Avenger 2.0i	35 – 39
39	Dodge Caliber 2.0	35
40	Dodge Caliber SRT4 2.4i	40
41	Dodge Caravan 2.4i	35 – 40
42	Dodge Challenger 6.1 V8	40
43	Dodge Durango 3.7 V6	15
44	Fiat Qubo 1.3	40-44
45	Fiat Bravo 1.4i	31 – 32
46	Fiat Croma 2.2	35 – 41
47	Fiat Doblo 1,9JTD 263	32
48	Fiat Doblo 1.9JTD 223	32
49	Ford Scorpio	35 – 38
50	Ford Cougar	35 – 38
51	Ford Explorer	0 – 3
52	Ford Escort	35 – 38
53	Ford Focus	35 – 38
54	Ford Focus 2	35 – 38
55	Ford Fiesta	35 – 38
56	Ford Granada	35 – 38
57	Ford Galaxy	42 – 45
58	Ford Ka	35 – 38
59	Ford Mondeo 1	35 – 42
60	Ford Mondeo 2	35 – 42
61	Ford Mustang	35 – 38
62	Ford Sierra	35 – 38
63	Ford Scorpio	35 – 38
64	Ford Orion	35 – 38
65	Ford Puma	35 – 38
66	Ford Windstar	35 – 38
67	Ford Transit	35 – 38
68	Honda Shuttle	35 – 38
69	Honda CRX	35 – 38
70	Honda Accord	35 – 38
71	Honda Integra	35 – 38
72	Honda Civic	35 – 38
73	Honda Civic VTEC	38
74	Honda Concerto	35 – 38
75	Honda Jazz	35 – 38
76	Honda Prelude	38
77	Honda Legend	35 – 38
78	Honda CRV 5	40 – 45
79	Hyundai Pony	35 – 38
80	Hyundai Accent	35 – 38
81	Hyundai Coupe	35 – 38
82	Hyundai Lantra	35 – 38
83	Hyundai Sonata	35 – 38
84	Hyundai Excel	35 – 38
85	Kia Shuma	35 – 38
86	Kia Ceed	38 – 42
87	Kia Leo	35 – 38
88	Kia Clarus	35 – 38
89	Kia Sephia	35 – 38
90	Kia Concord	35 – 38
91	Kia Sportage	0 – 3
92	Kia Mentor	35 – 38
93	MercedesBenz Sprinter	45
94	MercedesBenz A Class	45 – 50
95	MercedesBenz B-Class	47 – 52
96	MercedesBenz C-Class	43 – 47
97	MercedesBenz E-Class	48 – 54
98	MercedesBenz G-Class	43, 50, 63
99	MercedesBenz M-Class	46 – 50, 60
100	MercedesBenz S-Class	36 – 43,5
101	MercedesBenz SLK	45 – 50
102	MercedesBenz 600SL	18 – 25
103	MercedesBenz 280SL	18 – 25
104	MercedesBenz Vito	45 – 50
105	Mitsubishi Lancer	35 – 42

ПОСМОТРЕТЬ ВИДЕО

Допустимые отклонения вылета диска по таблице рекомендуется сравнить с имеющимися на автомобиле водителя, и если они превышают нормы, то их лучше заменить.

Альтернативный вариант измерения вылета своими руками

Einpress Tief (глубину вдавливания) колеса можно просчитать с помощью еще одного способа. Для этого вам понадобится тот же уровень и линейка. Причем до начала вычисления нужно сделать следующее:

Уложить колесо «лицом» на ровную поверхность.
Приложить уровень к внешней стороне.
Измерить линейкой расстояние от опорной поверхности до нижнего края уровня (от лицевого до изнаночного борта). Эту величину можно обозначить, как «В».
Измерить расстояние от опорной поверхности до плоскости, которая соприкасается со ступицей автомобиля. Эту величину следует обозначить, как «А».

После этого мы можем воспользоваться формулой ET=А-В/2, подставив в нее измеренные значения. Причем результаты наших вычислений могут быть: нулевыми, положительными и отрицательными. В первом случае средняя линия и привалочная плоскость совпадают до миллиметра. В остальных случаях — плоскость крепления находится выше или ниже средней линии.

Как правильно замерить вылет диска ЕТ

Что такое ET на дисках и как его правильно измерить, если обстоятельства складываются таким образом, что иной возможности определить этот показатель просто нет? Достаточно часто изношенные или повреждённые колёсные диски не дают возможности правильно прочитать маркировку на их поверхности, и в этом случае владельцам ТС приходится прибегать к их замерам.

Чтобы подобрать нужный колёсный диск взамен изделия, отслужившего свой срок, необходимо определить показатель ЕТ на старом колесе, проделав следующие шаги:

Если диск установлен на автомобиле, его нужно снять при помощи баллонного ключа или специального накидного инструмента для снятия секреток, если таковые были использованы при монтаже колеса на ступицу. Перед тем как вести демонтаж, необходимо поднять автомобиль при помощи домкрата так, чтобы колесо могло свободно вращаться в висячем положении.
Необходимо измерить на диске тыловой отступ, а для этого нужно сначала аккуратно положить диск на ровную поверхность наружной стороной вниз.
Та сторона диска, которая крепится к ступице, оказывается сверху, и на неё нужно положить деревянную измерительную рейку, по длине соответствующую диаметру колеса. Соответственно, весь инструмент целиком должен находиться именно на стальных бортах колеса, а не на резине, в противном случае вынос будет определён некорректно, что приведёт к ошибкам при покупке колеса.
При помощи рулетки или линейки измеряется промежуток от привалочной плоскости диска до края деревянного изделия. Результат записывается в миллиметрах.
Процедуру нужно повторить, перевернув диск наружной стороной вверх, и в итоге у владельца авто будут записаны уже 2 показателя — фронтальный и тыльный вылеты, из которых складывается общий показатель ЕТ посредством простых вычислений.

Также можно замерить и общую ширину обода, чтобы получить значение по формуле ET = X – Y/2.

При описанном измерении автолюбителю доступна формула ЕТ = (А + В)/2 – В, где А — первое измерение — величина отступа с тыльной стороны, В — тот же показатель, но с фронтальной части.

Вам это будет интересно Выбор дисков по модели автомобиля

Измерение валета диска

Что делать, если вылет не соответствует базовому значению

Если колесо автомобиля «вылетает» за допустимые значения на 10 миллиметров — такой диск покупать не стоит, чтобы вам не говорили его владельцы или продавцы-консультанты. Совершенно другое дело — отклонение на ±5 миллиметров. Такой разброс допускают большинство автопроизводителей, особенно если внешний диаметр покрышки держится «в рамках» стандартных значений.

Если автопроизводитель не рекомендует даже 5-миллиметровое отклонение, а диск продается по привлекательно низкой цене — вы можете решить проблему несовместимости с помощью специальных вкладышей-проставок. Они используются и в том случае, если автовладелец не желает рисковать подвеской и ступицей, надеясь на допустимый разброс значений вылета.

Колесные проставки — что это такое и как их применять

Проставка — это шайба, которая вставляется между ступицей и привалочной плоскостью. Она исправляет неправильный вылет. Кроме того, с ее помощью можно расширить колесную базу и устранить несовпадение отверстий под болты. Причем проставки бывают:

Тонкими — от 3 до 20 мм по высоте шайбы. С помощью такой вставки можно отодвинуть литой или кованый диск от ступицы, устранив трение шины о подвеску.
Толстыми — от 20 до 30 мм по глубине. С помощью этой шайбы можно выбрать отрицательный вылет, отодвинув колесо от крыла автомобиля.
Сверхтолстыми — от 30 до 40 мм. Такие проставки используют мастера тюнинга, подгоняющие литые и кованые колеса к аркам джипов. Для обычных легковых авто сверхтолстые проставки не подходят.

Опытный мастер шиномонтажа может исправить с помощью проставки неправильный вылет, обеспечив долгую жизнь ступице, подшипникам и подвеске. Кроме того, эти вставки применяют для расширения колесной базы. В этом случае используются специальные модели с центровочным отверстием. Однако даже идеально подобранная проставка — это всего лишь «костыль», устраняющий просчеты покупателя неправильных дисков только на время. Решение доверить свою жизнь тонкой металлической шайбе — не самая лучшая идея. Лучше купить правильный диск с первого раза.

Вылет диска: что это такое

Вылет диска, или показатель ET — это такой размерные параметр, который указывается на ободе изделия, вне зависимости от его радиальности или материала изготовления (штампованный, литой или кованый), и обозначает расстояние от привалочной плоскости колеса до точки крепления к ступице. Данная размерность, как правило, устанавливается заводом-изготовителем авто.

Вылет ЕТ на дисках: что это и как он влияет на подвеску и прочие детали в автомобиле? В зависимости от вылета колеса по-разному распределяется нагрузка на ступицу и изгибающий момент, приложенные относительно неё на основание подвески. Таким образом, каждый автомобильный концерн диктует предел прочности для своих деталей, от которого зависит диапазон вылетов колеса.

Некоторые автомобили, особенно если речь идёт о внедорожниках и спорткарах, комплектуются дополнительными пластиковыми брызговиками, от которых зависит вылет колёсного диска, который в таких случаях может быть нулевым или даже отрицательным, что придаёт «железному коню» очень эффектный вид.

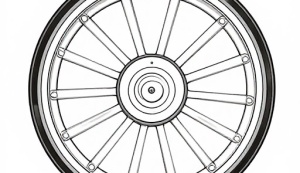

Вылет ЕТ на примере 3 показателей

Разница вылета диска 35 и 45
