Замена сцепления ВАЗ 2106


Замена диска сцепления на ВАЗ-2104-2107

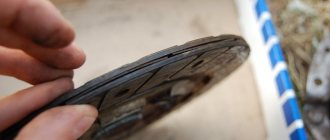

Комплект сцепления Сцепление – главнейшая составляющая часть автомобиля, без которой невозможно представить работу механизма коробки скоростей, а также осуществление автомобилем таких операций как трогание с места и торможение до окончательной остановки. Другими словами, сцепление – необходимый механизм любого автомобиля, который является неким перевалочным пунктом между двигателем и ведущими осями.

В состав данного агрегата входят:

  1. диск сцепления ведомый;
  2. корзина сцепления и подшипник выжимной с муфтой.

Так что же собой представляет эта составляющая механизма сцепления? Это диск с пружинными пластинами и фрикционными накладками, которые между собой не соединяются и изготовлены из материала, сопоставимым с материалом тормозных колодок, т.е. стойкому к истиранию. В центре диска расположена ступица со шлицевым соединением.

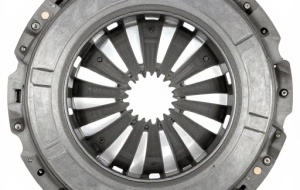

Устройство сцепления

Регулировка сцепления на ВАЗ 2106

Как отрегулировать ход педали сцепления на ВАЗ 2106 довольно актуальный вопрос. Справится с которым, зная нужные значения зазоров между движущими деталями цилиндра сцепления, не составит большого труда произвести подобную регулировку сцепления ВАЗ своими руками, нужно лишь наличие таких инструментов:

  • гаечные ключи на «10», «13» и на «17»;
  • пассатижи;
  • упор;
  • линейка.

Регулировка сцепления на ВАЗ 2106 происходит следующим образом:

1.Зазор между толкателем и поршнем устанавливается в пределах от 0,1 до 0,5 мм. Зазор устанавливается с помощью гайки на ограничителе хода педали сцепления. Для этого нужно будет ослабить контргайку через вворачивание или выворачивание ограничителя. После того, как выставите зазор в 0,4-2 мм, ограничитель снова нужно зажать контргайкой. Все эти работы производятся из салона автомобиля под рулевой колонкой.

_1 – корпус главного цилиндра; 2 – перепускное (компенсационное) отверстие; 3 – прокладка штуцера; 4 – штуцер; 5 – стопорная пружинная шайба; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – поршень толкателя; 9 – крючок; 10 – ось педалей; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода педали сцепления; 13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка; 25 – пробка._

2.Чтобы обеспечить безрывковую работу сцепления нужно отрегулировать свободный ход толкателя вилки. Он должен быть 4-5 мм. Для осуществления этой процедуры нужно будет снять пружину и установить линейку вдоль толкателя. После этого обозначьте минимальный и максимальный ход толкателя вилки. Рассчитайте ход в миллиметрах. Если есть отклонения, то требуется регулировка. Осуществляется она путем подтягивания или ослабления гайки на толкателе.

_1 – подшипник выключения сцепления; 2 – шаровая опора; 3 – вилка выключения сцепления;_4 – толкатель; 5 – регулировочная гайка; 6 – контргайка; 7 – оттяжная пружина;8 – пробка корпуса; 9 – штуцер для прокачки; 10 – корпус цилиндра; 11 – уплотнительное кольцо; 12 – защитный колпачок; 13 – поршень; 14 – уплотнитель; 15 – тарелка; 16 – пружина;17 – опорная шайба; 18 – стопорное кольцо.

Ход педали сцепления в норме составляет 25-35 мм. Стоит уточнить, что сам процесс регулировки достаточно не простой и может отнять довольно много времени. Выполняя какие-либо действия, старайтесь быть предельно сосредоточены.

Автор: Иван Матиешин

Неисправности

В результате эксплуатации автомобиля диск сцепления, как и любой расходный материал, может прийти в негодность – ослабевают пружины, фрикционные накладки истираются и становятся меньше толщиной. Производители не указывают конкретного срока службы диска, т.к. это зависит только водителя: одному «сцепа» может прослужить всего лишь 5000 км, а другому и все 100 тысяч. К повышенному износу сцепления может привести:

  1. резкое трогание с места на завышенных оборотах;
  2. пробуксовка;
  3. некорректная регулировка;
  4. участие в гоночных заездах;
  5. затекание посторонних жидкостей.

Обычно выделяют две неисправности, при которых стоит задуматься о ремонте:

  1. сцепление «проскальзывает»;
  2. сцепление «ведёт».

При проскальзывании ведомый диск не прижимается полностью к маховику. В чем это выражается? Если резко нажать на педаль газа при движении автомобиля можно заметить повышение оборотов двигателя, однако увеличения скорости не произойдёт. В конце концов, автомобиль когда-нибудь просто встанет и привести его в движение сможет только буксировка или мускульная сила. Поэтому вопрос о замене ведомого диска не стоит откладывать в долгий ящик.

Когда сцепление «ведёт» наблюдаются нехарактерные звуки и шумы при переключении скоростей, передачи включаются с трудом. В данном случае ведомый диск, наоборот, полностью не «разлепляется» с маховиком. В этом случае помогает прокачка гидравлики и регулировка свободного хода сцепления, которые вполне доступно сделать каждому в гаражных условиях. Проигнорировав данную неисправность можно нарваться на дорогостоящий ремонт коробки скоростей.

Цена комплекта сцепления

Сейчас, в эпоху развития интернета нет надобности бегать по магазинам и искать нужную запчасть. Достаточно иметь доступ ко «всемирной паутине» и любая деталь будет у вас за пару кликов. Цены на ведомые диски сцепления для ВАЗ-2107 варьируются в диапазоне от 470 до 2000 рублей. Стоимость работ по замене в Москве и Московской области составляют 2–2,5 тыс. рублей.

Что можно посоветовать при выборе диска? Во-первых «порыться» на форумах и почитать отзывы. Во-вторых, при покупке диска не поленитесь осмотреть его. Особенно внимательно изучите шлицы – там не должно быть никаких зазубрин и задиров, в противном случае есть риск того, что диск просто не встанет на вал или при следующей замене не снимется.

Окиньте взглядом фрикционные накладки: все они должны быть однородными по составу и не иметь трещин. Еще одни момент – качество клёпки. Залогом качества здесь служит идентичность размеров отбортовки. Попробуйте раскачать демпферные пружины, если присутствует люфт, то от покупки стоит отказаться. И последнее, на что стоит обратить внимание – наличие маркировки на демпферной пластине.

Сцепление Ваз 2106 Жигули

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г.в.
  3. Сцепление

8.0 Сцепление Сцепление с гидроприводом выключения 1 — регулировочная гайка; 2 — контргайка; 3 — оттяжная пружина; 4 – поршень рабочего цилиндра сцепления; 5 — рабочий цилиндр; 6 — прокачной штуцер; 7 — маховик; 8 — трубопровод гидропривода сцепления; 9 — коленчатый вал; 10 – бачок главного цилиндра; 11 …
8.1 Замена жидкости и прокачка гидропривода сцепления ПОРЯДОК ВЫПОЛНЕНИЯ Заменять жидкость в гидроприводе сцепления рекомендуется через каждые пять лет эксплуатации автомобиля. Прокачиваем гидропривод в случае, когда в систему по тем или иным причинам попал воздух. Наличие воздуха в гидроприводе приводит к неполному выключению сцепления (с…

8.2 Регулировка привода ПОРЯДОК ВЫПОЛНЕНИЯ Регулировка привода сцепления заключается в обеспечении зазоров между толкателем и поршнем главного цилиндра и между подшипником выключения сцепления и фрикционным кольцом упорного фланца. Зазор между толкателем и поршнем главного цилиндра должен составлять 0,1–0,5 м…

8.3 Замена главного цилиндра сцепления ПОРЯДОК ВЫПОЛНЕНИЯ Резиновой грушей отбираем жидкость из бачка гидропривода сцепления. Ослабив ленточный хомут, снимаем со штуцера цилиндра шланг. …

8.4 Ремонт главного цилиндра сцепления ПОРЯДОК ВЫПОЛНЕНИЯ Снимаем с автомобиля главный цилиндр сцепления (см. Замена главного цилиндра сцепления). Поддев отверткой, снимаем с торца цилиндра защитный колпачок. Поддев шилом, извлекаем стопорную шайбу… …и вынимаем штуцер с уплотнительной прокладкой. З…

8.5 Замена рабочего цилиндра сцепления ПОРЯДОК ВЫПОЛНЕНИЯ Работу выполняем на смотровой канаве или подъемнике. Отсоединяем оттяжную пружину. …

8.6 Замена нажимного диска в сборе и подшипника выключения сцепления ПОРЯДОК ВЫПОЛНЕНИЯ Для доступа к дискам сцепления нужно снять коробку передач (см. Замена коробки передач), но есть менее трудоёмкий способ. Работу проводим на смотровой канаве или подъемнике. Отсоединяем от коробки передач карданную передачу (см. Замена карданной передачи), рабочий ци…
