Инструменты:
- Торцовый вороток

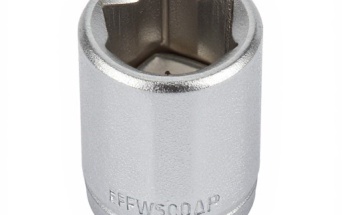

- Головка для торцового воротка на 10
- Головка для торцового воротка на 38
- Храповичный ключ
- Отвёртка плоская
- Молоток
Детали и расходники:
- Сальник передний коленчатого вала двигателя
- Герметик
Примечания: Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленной оказывается вся передняя часть двигателя и моторного отсека.
Полезный совет: Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.
1. Снимите защиту масляного картера и брызговик моторного отсека, как описано здесь.
2. Что бы не повредить, снимите датчик положения коленчатого вала, как описано здесь.
3. Снимите ремень привода вспомогательных агрегатов, как описано здесь:
а. На автомобиле с кондиционером – ремень привода компрессора кондиционера, как описано здесь.
б. При нижнем расположении генератора: Снимите ремень привода насоса гидроусилителя рулевого управления. Ослабьте гайку крепления генератора к натяжной планке и переместив генератор к двигателю, снимите ремень его привода, как описано здесь.
4. Включив пятую передачу в коробке передач и затормозив автомобиль стояночным тормозом.
5. Головкой «на 38» отворачиваем гайку крепления шкива коленчатого вала.
Полезный совет: Не всегда удобно подставить вороток, тогда используем храповичный ключ.
6. На автомобиле с кондиционером отворачиваем гайку крепления шкивов привода компрессора кондиционера и вспомогательных агрегатов.
а. Без кондиционера.
б. С кондиционером.
Полезный совет: Если гайка затянута очень туго, используйте в качестве удлинителя ключа трубу подходящего диаметра или строньте гайку ударами молотка по рукоятке ключа.
7. Снимите шкивы.
а. Без кондиционера.
б. С кондиционером.
8. Поддев отверткой.
9. Извлеките сальник.
10. Смажьте новый сальник моторным маслом и установите его в крышку привода газораспределительного механизма, сориентировав рабочей кромкой внутрь двигателя.
Примечание: Рабочая кромка отличается наличием пружины.
11. Запрессуйте сальник в крышку, используя старый сальник в качестве оправки либо головкой подходящего размера.
Читать дальше: Построить маршрут в яндексе
12. Установите на место снятые детали и отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления и генератора.
В статье не хватает:
- Качественных фото ремонта
В случае выхода из строя сальника, крайне важно оперативно заменить её, во избежание серьёзных проблем. Неисправный передний сальник способствует выходу из строя ремня ГРМ, а неисправный задний – диска сцепления.
Когда нужно делать замену
В процессе эксплуатации Нивы Шевроле зачастую возникает проблема, связанная с протеканием через коленвал смазывающего вещества. Причиной этого могут быть разные неисправности, включая износ самого элемента, выполняющего функцию прокладки. Если же в процессе диагностики установлено, что он в дальнейшем не сможет выполнять свои функции, то нужно его заменить. После процесса демонтажа устанавливается новое изделие.
Эта операция даст возможность устранить течь смазочного материала. Существуют некоторые особенности в замене переднего и заднего сальников, поэтому автомобилисты, которые хотят делать эти операции самостоятельно, должны изучить все нюансы.
Передний сальник: особенности замены
Масло, вытекающее из-под кромки коленвала, попадает на его шкив, а затем разбрызгивается по моторному отсеку. Одной из причин такой неисправности может быть износ переднего сальника. Перед снятием этой детали следует убедиться в исправном состоянии вентиляции картера, иначе масло может протекать даже при той детали, к работе которой практически нет нареканий.
Перед операцией по замене переднего сальника коленвала следует подготовить соответствующие инструменты. Данная операция осуществляется в определённой последовательности:
Снимается защита масляного картера, а также брызговик двигателя.
Снимается ремень, посредством которого осуществляется работа насоса гидроусилителя руля.
Откручивается гайка, при помощи которой генератор крепится к регулировочной планке, сдвиньте его к мотору, чтобы ослабить демонтируемый ремень.
При помощи торцовой головки откручивается гайка, которой крепятся шкивы коленвала, а затем они снимаются.
Изношенный передний сальник извлекается из своего места посредством использования плоской отвёртки, которой немного поддевается эта деталь.
Гнездо вытирается чистой тряпкой, а затем смазанное маслом, новое изделие устанавливается на место при помощи оправки, подходящей по диаметру. Следует иметь в виду, что это изделие нужно поместить внутрь двигателя вперёд рабочей кромкой.
Читать дальше: Шрус наружный джили мк кросс
Сборка демонтированных составляющих выполняется в обратной последовательности.
3.2.12 Замена сальников коленвала
| 6. Нанесите полоску герметика диаметром 0.6 — 1.0 мм (Renault рекомендует CAF 4/60 THIXO или Rhodorseal 5661) на поверхность прокладки кожуха, вокруг внутренних граней отверстий под болты, а также на резьбу двух болтов (ближайших к сальнику). Следите за тем, чтобы герметик закупорил смазочный канал в верхнем конце кожуха (обратитесь к сопроводительной иллюстрации). Установите кожух на блок цилиндров в поддон, равномерно зажимая болты. |
7. Установите отдельную распорную прокладку (где применяется) как описано в параграфе 4 (САЛЬНИК СО СТОРОНЫ ПРИВОДНОГО РЕМНЯ)
выше. На всех двигателях, установите сегментную шпонку в прорезь в коленвале, затем установите нижнюю внутреннюю крышку приводного ремня и надежно затяните болты крепления. 8. Установите зубчатые колеса коленвала и промежуточного вала или промежуточный шкив. Затем установите новый зубчатый приводной ремень, обратитесь к Разделам
Снятие, осмотр и установка зубчатого колеса зубчатого приводного ремня и механизма натяжения и Снятие, осмотр и установка зубчатого приводного ремня.
Выполнение замены заднего
Характерный признак необходимости замены заднего сальника, находящегося на коленвале автомобиля Нива Шевроле, – просачивание масла, как это имело место в предыдущем случае. Но в данном случае масло попадает на диски сцепления, что может вызвать пробуксовку этого агрегата, а значит, способствовать возникновению аварийной ситуации на дороге. Кроме того, смазывающее вещество протекает на стык между блоком мотора и коробкой передач.
Замена заднего сальника коленвала, по аналогии с передней деталью, осуществляется после того, как проверена вентиляционная система картера. Выполнение ремонтных работ требует использования специальных инструментов:
- Торцовый вороток
- Головка для торцового воротка на 10
- Отвёртка плоская
- Молоток
- Динамометрический ключ
- Сальник задней крышки коленвала
- Герметик
А транспортное средство нужно поместить на смотровую яму. Действия по замене этой детали выполняются с соблюдением ряда последовательных операций:
- Снимается коробка передач
- Снимается кардан
- Демонтируется сцепление
- Снять маховик
Снимается маховик, установленный на двигателе. Затем откручиваются две гайки, с помощью которых, прикреплена передняя крышка картера сцепления. После завершения данной операции крышку можно снять.
Изучается техническое состояние сальника, и, если он является неисправным, то сразу же можно заметить след от протекающего масла.
Одновременно нужно проверить, в каком состоянии находится подшипник.
При помощи небольшой плоской отвёртки поддевается и извлекается из посадочного гнезда неисправная прокладка.
Посадочное гнездо тщательно протирается чистой тканью.
Новый экземпляр смазывается моторным маслом.
После смазки он надевается на держатель, но нужно обратить внимание, чтобы внутрь мотора эта деталь была расположена рабочей кромкой. Затем на шейку коленвала можно заправить кромку изделия, которое устанавливается вместо экземпляра, пришедшего в негодность.
При помощи оправки, которая соответствует по диаметру, новую деталь полностью запрессовывают на держатель.
Следование вышеизложенным правилам позволит сделать замену сальника (как переднего, так и заднего) коленвала надлежащим образом, и тем самым, предотвратить протекание моторного масла.
Руководство по замене переднего сальника коленчатого вала
Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленной оказывается вся передняя часть двигателя и моторного отсека.
Читать дальше: Гбо заволи 4 поколения отзывы
ПОЛЕЗНЫЙ СОВЕТ Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя (смотри «Очистка системы вентиляции картера»), так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.
Вам потребуются: ключи «на 10», специальный ключ для гайки крепления шкива коленчатого вала, отвертка, монтажная лопатка, молоток, бородок.
Снимите защиту масляного картера и брызговик моторного отсека (смотри «Снятие и установка защиты масляного картера и брызговика двигателя»).
При нижнем расположении генератора: Снимите ремень привода насоса гидроусилителя рулевого управления (смотри «Проверка натяжения и регулировка ремня привода насоса гидроусилителя»). Ослабьте гайку крепления генератора к натяжной планке и переместив генератор к двигателю, снимите ремень его привода.
Включив пятую передачу в коробке передач и затормозив автомобиль стояночным тормозом, головкой «на 38» отворачи ваем гайку крепления шкива коленчатого вала.
На автомобиле с кондиционером отворачиваем гайку крепления шкивов привода компрессора кондиционера и вспомогательных агрегатов.
… без кондиционера
… с кондиционером
ПОЛЕЗНЫЙ СОВЕТ Если гайка затянута очень туго, используйте в качестве удлинителя ключа трубу подходящего диаметра или строньте гайку ударами молотка по рукоятке ключа.
… без кондиционера
… с кондиционером
Поддев отверткой, извлеките сальник.
Смажьте новый сальник моторным маслом и установите его в крышку привода газораспределительного механизма, сориентировав рабочей кромкой внутрь двигателя.
ПРИМЕЧАНИЕ Рабочая кромка отличается наличием пружины.
Запрессуйте сальник в крышку, используя старый сальник в качестве оправки либо головкой подходящего размера.
Установите на место снятые детали и отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления и генератора (смотри «Проверка натяжения и регулировка ремня привода насоса гидроусилителя» и «4.24.2 Регулировка натяжения и замена ремня привода водяного насоса и генератора»).
Как Снять Шкив Коленвала Шевроле Нива
Коленвал для Шевроле Нива
Конструкция каждого автомобиля имеет коленчатый вал, который на самом деле является основной частью бензинового двигателя и не только. Джип Шевроле Нива также есть эта часть, которая на самом деле будет под вопросом. Давайте посмотрим, что это за элемент по назначению, а также конструктивные особенности и замена этой части. В общем, кроссовер ВАЗ-2123 Niva Chevrolet понадобится.
Назначение и дизайн продукта
Коленчатый вал, помимо собственной значимости и первичности всех деталей, определяется ценой, которая иногда достигает до 10 000 рублей. Основное назначение этого элемента двигателя. преобразовать возвратно-поступательные движения в крутящий момент. Основная сила, которая заставляет коленчатый вал вращаться, является давлением. Точнее, это давление, создаваемое сгоранием топлива в цилиндрах. Двигатель внутреннего сгорания создает механическую силу, действующую на поршни. Поршень, в свою очередь, соединен с коленчатым валом, которым они приводятся в движение. Из-за этого создается крутящий момент, который в конечном итоге передается на ведущие колеса Chevrolet Niva.
Конструкция коленчатого вала является неотъемлемым элементом, который выполнен с использованием чугуна или кованой стали.
На фото ниже показан коленчатый вал джипа Chevrolet Niva, снятого с двигателя.
Коленчатые валы бывают двух типов: композитные и цельные, но Chevrolet Niva обладает исключительно прочным элементом. Основными конструктивными элементами коленчатого вала Chevrolet Niva являются:
- Передний конец вала (правая сторона на фото);
- Главные и шатуны;
- Против веса;
- Хвост или спин
Сначала на вал ставится маховик, через который крутящий момент передается от вала к коробке. Вы также можете найти приводной распредвал и приводной шкив принадлежностей.
Ведущий шкив соединен с передним концом коленчатого вала. Все части, соединенные спереди, закреплены болтами. При установке продукта в подшипники на передней панели всегда должно быть место для устройства, с помощью которого масло подается в сам продукт. Корневые шейки служат для блокировки продукта от способности к осевому движению. Со стороны маховика упорные подшипники. Основные шейки смазаны маслом, подаваемым из общей линии. Весы предназначены для обеспечения разгрузки главных подшипников центробежными силами. Шейки коленчатого вала по конструкции имеют наименьший диаметр, если они радикальные. Масло подается к ним через главное горло через отверстия в валу.
Маховик установлен на хвостовой части для обеспечения передачи крутящего момента. Он крепится болтами, а отверстия для его крепления расположены асимметрично, что позволяет установить элемент в правильное положение.
READ Как Снять Задний Барабан Форд Фокус
Шкив и его назначение

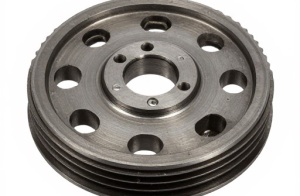

Шкив коленчатого вала представляет собой закругленный диск с зубьями, средства которого несут с помощью ременной передачи на ступичные узлы автомобиля. Шкив предназначен для следующих операций:
- уменьшение амплитуды коленчатого вала;
- вращение устройств, участвующих в работе двигателя: гидроусилитель руля, насос и т.д.;
- снижение шума двигателя.
Кроме того, благодаря наличию зубьев шкив передает импульсы на компьютер, что означает, что число оборотов коленчатого вала рассчитывается. Шкив также изготовлен из высокопрочной металлической стали. Снаружи шкив имеет одну особенность: наличие канавок. Эти канавки предназначены для закрепления ремня на шкиве в стационарном положении для перемещения. Есть также несколько отверстий в шкиве, о которых многие люди не задумываются. Эти отверстия используются для охлаждения приводного ремня во время работы.
При использовании даже такая деталь, как шкив, может износиться и стать непригодной для использования. Если шкив имеет неисправность, то это отражается на других деталях. Чтобы защитить себя от более серьезных повреждений, вы должны снять и заменить шкив.
Шкив снимается в следующем порядке:
- Правая передняя часть установлена на домкрате, а колесо снято.
- Воздушный фильтр снят.
- Теперь нужно снять грязную крышку моторного отсека.
- Далее снимаем ремень генератора.
- На этом этапе маховик должен быть заблокирован, чтобы он не вращался, открутив болт крепления шкива. Маховик заклинивает, вставив в него отвертку.
- Используйте гаечный ключ 17, чтобы открутить шкив коленвала и снять его. После разборки товар заменяется. Установка производится в порядке, обратном снятию.
Часть 2. Клапан поршневой = ремонт Niva Chevrolet NIVA Chevrolet 44
Полный ремонт двигателя Chevrolet NIVA
.
Классный проект. Что такое гайки шкивов коленвала и сами шкивы
Мы смотрим на гайки старого и нового дизайна, а также на заказ.

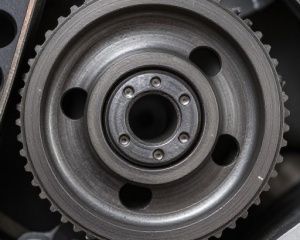

На фото видно, что такое шкив коленвала. Автомобиль нива Chevrolet.
Датчик положения коленчатого вала
Стоит отметить, что конструкция автомобиля имеет датчик положения коленчатого вала, с помощью которого электронный блок синхронизируется с положением вала. Датчик положения расположен непосредственно на крышке привода механизма газораспределения, рядом с основным диском. Этот диск имеет конструкцию колеса с 58 зубцами. Два зуба удаляются для обеспечения подходящего импульса между ЭБУ и ВМТ (верхней мертвой точкой).
Если коленчатый вал вращается, главный диск будет вращаться соответственно. Во время вращения диск вызывает изменение магнитного поля датчика, одновременно вызывая импульсы переменного тока. Эти импульсы определяют положение вала ЭБУ.
READ Замена Рулевого Редуктора Нива 21213
Часто датчик положения выходит из строя, что приводит к невозможности запустить двигатель или остановить автомобиль во время движения. Датчик положения объясняется моментом подачи топлива вместе с моментом зажигания. Датчик положения выйдет из строя, если вы заметите резкое снижение динамики при движении Chevrolet Niva. В то же время Check Engine часто загорается. Вы также можете судить датчик от шкива и генератора.
Датчик положения сначала проверяется, и причиной его проверки является минимальное потребление ресурсов. Диагностика фактически покажет, работает ли датчик или нет. Диагностика включает в себя разборку продукта, а затем осмотр его. Датчик считается исправным, если при подключении омметра последний показывает предельное значение 550-750 Ом.
Уплотнения коленвала и их замена
Конструкция коленвала имеет специальные резиновые уплотнения, которые фактически предназначены для поддержания количества масла в двигателе. У основания коленвала находятся два сальника: задний и передний, с соответствующими посадочными местами. Таким образом, уплотнения изнашивают детали, которые теряют свои свойства при выходе из строя. Если в области маховика и шкива есть утечка масла, необходимо проверить переднее и заднее сальники коленчатого вала. При обнаружении неисправности их необходимо заменить в следующем порядке:
Замена переднего уплотнения коленвала:
- Защита двигателя и защита от грязи сняты.
- Ремень привода гидравлического насоса снят.
- Гайка крепления генератора должна быть отвинчена и расположена слева.
- Гайка, фиксирующая шкивы коленвала, откручивается гаечным ключом. Они удалены.
- Осталось снять старое сальник острой отверткой. После снятия переднего сальника очистите сиденье и обработайте его моторным маслом.
- Теперь вы можете заменить новую манжету и нажать на нее.
Замена заднего сальника (сразу следует отметить, что здесь больше работы):
- Коробка передач демонтирована.
- Корзина сцепления снята.
- Вам также необходимо снять маховик, а затем открутить две гайки, которыми крепится крышка картера. Откручиваем гайки и снимаем крышку.
- С помощью отвертки заднее масляное уплотнение выдавливается и снимается.
- Тропа была очищена. Перед установкой смажьте сальник и удерживайте его на месте.
Остальные части устанавливаются в порядке, обратном снятию.
Марки распредвала и коленвала
Совместимость меток коленвала и распределительного вала позволяет регулировать клапаны. Этикетки должны быть установлены таким образом, чтобы при проведении ремонтных работ монтаж газораспределительных фаз не нарушался. Если эти фазы нарушены, двигатель может работать неправильно. Метки на звездочке распределительного вала должны быть установлены на ВМТ. Убедитесь, что метки на шкиве коленвала и крышке совпадают. Если они не совпадают, это указывает на сломанный срок службы клапана. Это означает, что поршень в четвертом цилиндре не достиг положения ВМТ. В этом случае вам следует:
- Снимите звездочку распределительного вала со звездочки;
- Вращайте вал, пока метки не выровняются.
- В этом случае проверните коленчатый вал, чтобы установить поршень в ВМТ.
READ Какие Амортизаторы Поставить На Ниву Chevrolet
Чтобы удалить его, необходимо: использовать специальный ключ, который поможет в этом случае. Этот ключ используется для вращения вала гайки шкива или верхней части моторного отсека. После этого установите рычаг переключения передач на четвертую передачу и откатывайте автомобиль до тех пор, пока отметка звездочки распределительного вала не увеличится с риском появления капота. корпуса подшипников.
Есть и другой способ: включается четвертая передача и одно из задних колес. Затем колесо вращается до тех пор, пока метки распределительного вала не совпадут.
На фото ниже вы можете более четко увидеть, что означают распредвал и коленвал:
Метки на крышке шкива и коленвала автомобиля Шевроле Нива. а) отметка на звездочке распределительного вала; б) опасность для корпуса подшипника.
Исходя из вышеизложенного, стоит отметить, что коленчатый вал является довольно важной частью автомобиля. Его срок службы зависит от многих факторов, но периодическая и своевременная замена моторного масла считается необходимой. Если масло сгущается или в него попадают мелкие металлические частицы, оно заклинивает коленчатый вал. Чтобы этого избежать, необходимо следить за состоянием коленвала.
