Назначение генератора

Генераторная установка предназначена для обеспечения питанием потребителей, входящих в систему электрооборудования, и зарядки аккумуляторной батареи при работающем двигателе автомобиля. Выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля не происходил прогрессивный разряд аккумуляторной батареи. Кроме того, напряжение в бортовой сети автомобиля, питаемой генераторной установкой, должно быть стабильно в широком диапазоне изменения частоты вращения и нагрузок.
Генераторная установка – достаточно надежное устройство, способное выдержать повышенные вибрации двигателя, высокую подкапотную температуру, воздействие влажной среды, грязи и других факторов.

Технические характеристики

  • Максимальная сила тока отдачи (при 13 В и 5000 об./мин), А 55
  • Пределы регулируемого напряжения, В 14,1+0,5
  • Максимальная частота вращения ротора, об./мин 13000
  • Передаточное отношение двигатель-генератор 1:2,04

Особенности устройства и принцип действия

Генератор типа 37.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода), с вентилятором у приводного шкива и вентиляционными окнами в торцевой части. Для защиты от грязи задняя крышка генератора закрыта защитным кожухом.

Генератор автомобиля Niva Chevrolet

В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется переменное электрическое напряжение. Такие катушки, помещенные в пазы магнитопровода (железного пакета), представляют собой обмотки статора – важнейшей неподвижной части генератора – именно они генерируют переменный электрический ток.

Магнитный поток в генераторе создается ротором. Он тоже представляет собой катушку (обмотка возбуждения), через которую пропускается постоянный ток (ток возбуждения). Эта обмотка уложена в пазы своего магнитопровода (полюсной системы). В состав ротора – важнейшей подвижной части генератора – входят также вал и контактные кольца. При вращении ротора напротив катушек обмотки статора появляются попеременно “северный”, и “южный” полюсы ротора, т. е. направление магнитного потока, пронизывающего обмотки статора, меняется, что и вызывает появление в них переменного напряжения.

Можно было бы использовать в качестве ротора постоянный магнит, но создание магнитного потока электромагнитом позволяет легко регулировать выходное напряжение генератора в широких диапазонах скоростей вращения и тока нагрузки путем изменения тока возбуждения.

Для того, чтобы получить из переменного напряжения постоянное, используют шесть силовых полупроводниковых диодов, которые составляют между собой выпрямительный блок установленный внутри корпуса генератора.

Питание обмотки возбуждения осуществляется от самого генератора и подводится к ней через щётки и контактные кольца.

Для обеспечения же первоначального возбуждения генератора, после включения зажигания, к клемме “В” регулятора напряжения, подводится ток по двум цепям.

  1. Плюс АКБ – контакт 30 генератора – контакты 30/1 и 15 замка зажигания – контакт 86 и 85 обмотки реле зажигания – минус АКБ. Реле включилось, и ток пошёл по второй цепи:
  2. Плюс АКБ – контакт 30 генератора – контакты 30 и 87 реле зажигания – предохранитель №2 в блоке предохранителей – контакт 4 белого разъема в комбинации приборов – резистор 36 Ом в комбинации приборов – контрольная лампа зарядки АКБ – контакт 12 белого разъема в комбинации приборов – контакт 61 – вывод “В” регулятора напряжения – обмотка возбуждения – вывод “Ш” регулятора напряжения – выходной транзистор регулятора напряжения – минус АКБ.

После пуска двигателя обмотка возбуждения питается с общего вывода трёх дополнительных диодов, установленных на выпрямительном блоке, а напряжение в системе электрооборудования автомобиля контролируется светодиодом или лампой в комбинации приборов. При исправно работающем генераторе после включения зажигания светодиод или лампа должны светиться, а после пуска двигателя – гаснуть. Напряжение на 30-м контакте и общем выводе 61 дополнительных диодов становится одинаковым. Поэтому ток через контрольную лампу (светодиод) не протекает, и она не горит.

Если лампа (светодиод) горит после пуска двигателя, то это означает, что генераторная установка неисправна, т. е. вообще не выдаёт напряжение, или оно ниже напряжения АКБ. В этом случае напряжение на разъёме 61 ниже напряжения на контакте 30. Поэтому в цепи между ними протекает ток, проходящий через светодиод/лампу. Он/она загорается, предупреждая о неисправности генератора.

Устройство генератора на Нива Шевроле

Состав генератора Нива Шевроле

Генератор Нива Шевроле 9402.3701-01:

1 – выпрямительный блок; 2 – втулка подшипника; 3 – задний подшипник вала ротора; 4 – контактные кольца; 5 – защитная втулка; 6 – вывод «В+» генератора; 7 – прокладка; 8 – кожух; 9 – регулятор напряжения со щеткодержателем; 10 – стяжной винт; 11 – задняя крышка; 12 – статор; 13 – передняя крышка; 14 – дистанционное кольцо; 15 – передний подшипник; 16 – шкив; 17 – шайба; 18 – ротор.

Регулятор напряжения: назначение и принцип действия

Генераторная установка оснащена полупроводниковым электронным регулятором напряжения, встроенным внутрь генератора. Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и от величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки, тем меньше это напряжение.

Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет управления током возбуждения.

Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети (дополнительных диодов).

С увеличением частоты вращения ротора напряжение генератора повышается. Когда оно начинает превышать уровень 13,5…14,2 В, выходной транзистор в регуляторе напряжения запирается, и ток через обмотку возбуждения прерывается. Напряжение генератора падает, транзистор в регуляторе отпирается и снова пропускает ток через обмотку возбуждения.

Чем выше частота вращения ротора генератора, тем больше время запертого состояния транзистора в регуляторе, следовательно, тем сильнее снижается напряжение генератора. Этот процесс запирания и отпирания регулятора происходит с высокой частотой. Поэтому колебания напряжения на выходе генератора незаметны, и практически можно считать его постоянным, поддерживаемым на уровне 13,5…14,2 В.

Характеристики штатного генератора

Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:

  • ток – 80А;
  • напряжение – 13,2 В,
  • вращение – правое.

Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.

АналогАртикулСтоимость, в рублях
Генератор ВАЗ-2104-21073,212149412.3701-035900
Генератор ВАЗ-2104-21073,21214372.3701-03/053800
Генератор ВАЗ 2121-21213,212149412.37015450

Генератор Нива - 2121, 21213, 21214

Из таблицы видно, что в процессе замены генератора на Ниве можно отдать предпочтение более дешевому универсальному аналогу.

А еще интересно: Реле стартера нива шевроле где находится

АналогАртикулСтоимость, в рублях
Генератор ВАЗ-2104-21073,212149412.3701-035900
Генератор ВАЗ-2104-21073,21214372.3701-03/053800
Генератор ВАЗ 2121-21213,212149412.37015450

Привод генератора и крепление его к двигателю

Привод генератора осуществляется от коленчатого вала ременной передачей при помощи клинового ремня. Соответственно, для этого ремня приводной шкив генератора выполняется с одним ручьём.

Для охлаждения генератора с тыльной стороны шкива точечной сваркой приварены пластины. На шкиве они располагаются почти перпендикулярно и выполняют функцию вентилятора.

Нижнее крепление генератора на двигателе выполнено на двух крепежных лапах, сочленяемых с кронштейном двигателя одним длинным болтом с гайкой. Верхнее – через шпильку к натяжной планке.

Нюансы переноса генератора

При замене генератора на Нива 21213, 2121, 21214 возникает ряд тонкостей, и один из них – это расположение генераторного агрегата. Он находится в нижней части моторного отсека.

Собственно, поэтому и возникают проблемы с эксплуатацией конструкции: во время езды на генератор попадают различные загрязнения, а также капает охладительная жидкость. Если не хочется постоянно менять генераторный блок, то рекомендуется перенести его наверх.

Чтобы в процессе эксплуатации автомобиля не возникало никаких проблем, важно следить за состоянием машины. И в первую очередь рекомендуется регулярно проводить осмотр генератора.

Так, при моргании лампочки «АКБ» на приборной панели, при возникновении подозрительных шумов или скрипящих звуков уже следует насторожиться и задуматься о том, что генератор работает неправильно.

Своевременный осмотр поможет избежать неприятных ситуаций в виде поломок составляющих элементов генератора, и как следствие, выхода из строя целых электрических систем.

Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).

А еще интересно: Замена радиатора нива шевроле без кондиционера

Генератор Нива - 2121, 21213, 21214

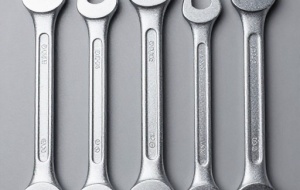

Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.

Чертеж самодельного кронштейна

Последовательность действий при переносе:

  • Демонтируем пропеллер, помпу и снимаем ремень.
  • Открутив штатный кронштейн, можно снимать генератор.
  • Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
  • Затем следует выкрутить два болта и две шпильки.
  • Далее устанавливается узел на новый кронштейн и производится окончательная сборка.

Таким образом, перенести генераторный узел наверх несложно.

Меры предосторожности

Эксплуатация генераторной установки требует соблюдения некоторых правил, связанных, главным образом, с наличием в них электронных элементов.

  1. Не допускается работа генераторной установки с отключенной аккумуляторной батареей. Даже кратковременное отсоединение аккумуляторной батареи при работающем генераторе может привести к выходу элементов регулятора напряжения из строя.

При полностью разряженной аккумуляторной батарее машину невозможно завести, даже если катать ее на буксире: АКБ не дает тока возбуждения, и напряжение в бортовой сети остается близким к нулю. Помогает установка исправной заряженной батареи, которая затем при работающем двигателе меняется на прежнюю, разряженную. Чтобы избежать выхода из строя элементов регулятора напряжения (и подключенных потребителей) из-за повышения напряжения, на время перестановки батарей необходимо включить мощные потребители электроэнергии, таких, как обогрев заднего стекла или фары. В дальнейшем за полчаса-час работы двигателя на 1500-2000 об/мин разряженная батарея (если она исправна) зарядится достаточно для того, чтобы завести двигатель.

  1. Не допускается подсоединение к бортовой сети источников электроэнергии обратной полярности (плюс на “массе”), что может произойти, например, при запуске двигателя от посторонней аккумуляторной батареи.
  2. Не допускаются любые проверки в схеме генераторной установки с подключением источников повышенного напряжения (выше 14 В).
  3. При проведении на автомобиле электросварочных работ клемма “масса” сварочного аппарата должна быть соединена со свариваемой деталью. Провода, идущие к генератору и регулятору напряжения следует отключить.

Неисправности генератора Chevrolet Niva, инструкция по ремонту устройства

Всем известно, что по качеству сборки отечественные автомобили во многом уступают иномаркам. Особенно, если речь идет об электрических устройствах и узлах машины Нива. Одним из устройств, с которым сталкиваются автовладельцы, является генератор автомобиля Нива Шевроле. В этой статье мы поговорим о неисправностях и расскажем о ремонте устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности работы генератора

Генераторное устройство на Нива Шевроле предназначено для обеспечения работоспособности системы электроники. Поскольку оптика является неотъемлемой частью этой системы, в случае выявления неисправностей автовладельцу следует как можно быстрее определить поломку и устранить ее. В противном случае эксплуатация машины без рабочих фар может привести к печальным последствиям.

Аналогично обстоят дела с аккумулятором — его подзарядка во время движения обеспечивается генераторным узлом, характеризующимся довольно высокой прочностью. Если генераторное устройство выходит из строя, подзарядка АКБ будет невозможной. Тем более, что если владелец машины не знает об этом, он будет использовать все электронные устройства в привычном режиме. А это, в свою очередь, приведет к полному разряду батареи и, соответственно, невозможности эксплуатации транспортного средства.

Устройство генераторного узла Нивы

Возможные неисправности

Все поломки, связанные с работой генератора Нива, могут быть выявлены при детальной диагностике.

В соответствии со схемой работы, причиной неисправности узла могут служить:

  1. Износ либо повреждение конструкции шкива.
  2. Износ токосъемных щеток.
  3. Выход из строя выпрямительного элемента.
  4. Выход из строя регулятора напряжения. Регулятор напряжения в данном случае играет очень важную роль в работе системы — именно благодаря ему производится регулировка поступающего заряда.
  5. Поломка коллектора, вероятнее всего, связанная с его износом.
  6. Поломка подшипника, обычно также обусловлена либо износом, либо разрушением устройства.
  7. Повреждение проводки в цепи заряда.

Автовладелец должен знать обо всех причинах возможных поломок, чтобы знать, какие предпринимать действия для их устранения. Чтобы точно понять, что генераторное устройство нуждается в диагностике и ремонте, рекомендуем ознакомиться с основными признаками его поломки.

Признаки выхода из строя

  1. На приборной панели постоянно горит или периодически загорается индикатор, свидетельствующий о разряде аккумуляторной батареи. При этом проверка АКБ показывает, что батарея полностью заряжена и нормально держит заряд.
  2. При включении оптики вы стали замечать, что фары работают более тускло. При этом, нажав на газ, свет фар становится более ярким.
  3. АКБ начинает быстро терять заряд.
  4. Электронные приборы стали работать менее стабильно, чем раньше (автор видео — канал Avto-Blogger).

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

Как правильно поменять ремень генератора:

  1. В первую очередь демонтируется разъем с ДПКВ, после чего откручивается и извлекается винт, который фиксирует этот регулятор.
  2. Гайку, которая фиксирует устройство, следует немного ослабить, но полностью не выкручивать. Генераторный узел можно сдвинуть к блоку, после чего на смещенном устройстве можно будет без проблем демонтировать ремешок, поскольку он будет ослаблен.
  3. Используя домкрат, который заранее нужно установить с той стороны, где расположен узел, необходимо немного приподнять авто, включив первую скорость.
  4. Далее, потяните за сам ремешок таким образом, чтобы он мог отойти от вала помпы. Затем прокрутите колесо до того момента, пока на шкив не перейдет место натяжки.
  5. Следующим этапом замены ремня генератора будет демонтаж ремешка с других валов.
  6. Что касается установки нового, то его сначала следует надеть на вал узла и коленчатого вала, только после этих действий он может быть установлен на вал помпы.
  7. Колесо поворачивается до того момента, пока ремешок не попадет на шкив. Затем устройство ставится на место, производится натяжка ремешка, после чего узел фиксируется к кронштейну при помощи гайки. Завершающим этапом будет монтаж ДПКВ на место (автор — канал Иг К).

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

  1. Сначала установите лом или другой инструмент таким образом, чтобы вал сцепления заблокировался. Это позволит предотвратить движение коленвала.
  2. Затем ослабляется винт, который фиксирует сам ролик, снимается напряжение, поступающее на ремешок.
  3. Откручивается осевой винт, после чего ролик можно демонтировать.
  4. Устанавливается работоспособный ролик, производится регулировка натяжения ремешка. После замены убедитесь в работоспособности устройства.

Замена щетки

Изношенный и новый регуляторы напряжения

  1. Для замены этих компонентов регулятор необходимо полностью снять. Также от АКБ отключается клемма «-» и отключается проводка, идущая от генераторного узла.
  2. Далее, демонтируется колодка проводов, с наконечников которых снимается прорезиненный колпачок — этот компонент предназначен для защиты. После этого с проводов необходимо выкрутить гайку, которая крепила их к блоку механизма.
  3. Затем нужно отсоединить пружинные крепления и демонтировать пластмассовых кожух, используя отвертку с крестовым наконечником, выкручиваются фиксаторы регулятора.
  4. Демонтируется регулятор вместе с щетками, после чего от этого элемента нужно отключить провода.
  5. Щетки меняются, дальнейшая сборка конструкции осуществляется в обратной последовательности. Щетки следует менять в том случае, если их длина составляет меньше 0.5 cм. В том случае, если длина щеток нормальная, а генераторное устройство работает некорректно, нужно осуществить диагностику регуляторного элемента, а также электроцепи на участке от него до щеток.

Демонтаж генератора

  1. Замена генератора начинается с демонтажа устройства из подкапотного отсека. Отсоединяется вся проводка, идущая к нему, также нельзя забывать и об отключении аккумулятора. Демонтируется защитный пластиковый кожух.
  2. Выкручиваются гайка фиксации проводов и винт, крепящий узел. Отсоединяется крепление в форме болта, оно расположено внизу конструкции, после чего извлекается ремешок.
  3. Когда все болты будут откручены, механизм можно извлечь из кронштейна, для этого может понадобиться монтажная лопатка.
  4. Чтобы произвести монтаж нового узла, все действия следует повторить в обратной последовательности. После того, как будет установлен новый генератора, необходимо произвести диагностику состояния ремешка привода, а также произвести регулировку натяжения.

Извините, в настоящее время нет доступных опросов.

Видео «Диагностика реле регулятора в домашних условиях»

Чтобы убедиться в том, что реле нужно менять, для начала его необходимо проверить, подробнее о процессе диагностики узнайте из видео (автор ролика — канал Вячеслав Чистов).

labavto.com

Обслуживание генератора

Обслуживание генераторной установки сведено к минимуму и не требует каких-либо специальных знаний и навыков, эти работы может выполнить каждый автолюбитель.

Обслуживание генератора начните с очистки наружных поверхностей. Проверьте крепление генератора к двигателю, надежность присоединения проводов к генератору и регулятору напряжения, а также натяжение приводного ремня вентилятора. Если натяжение слабое, то генератор работает неустойчиво, если сильное – ремень и подшипники быстро изнашиваются.

Также проверьте состояние приводного ремня. На нём не должно быть трещин и расслоений.

Состояние подшипников можно проверить, вращая ротор генератора от руки при снятом приводном ремне. При нормальном состоянии подшипников вращение вала должно происходить плавно, без заеданий, сильного люфта, шумов и щелчков.

В принципе этими работами можно и ограничиться до тех пор, пока не появятся какие-либо неисправности.

Замена генератора

Приведенная ниже инструкция поможет тем владельцам Нивы, кто решил снять генератор для ремонта или же для полной его замены. Обычно, целиком менять устройство приходится не так часто, так как большинство составных частей его продаются в магазинах, тот же ротор, статор или же диодный мост. Все эти запчасти можно заменить новыми при выходе из строя одной из них. Если же все-таки решено ставить полностью новый генератор, то опять же — описанная ниже инструкция вам в этом поможет.

Генератор Нива - 2121, 21213, 21214

Или все-таки лучше взять помощнее — на 100 ампер? Задумался я недавно над таким вопросом, ибо либо мой гена порядком поизносился и уже не может выдавать требуемого напряжения. А потому мой аккумулятор практически всегда на издохе, вот и приходится чуть что — сразу отключать приборы, печку и тп. В общем, если гена хреновый, то даже музыку на природе пару часов не послушаешь, АКБ сдохнет. А раз так и настало время его сменить, то быть может сразу взять помощнее?

Ремень генератора я недавно поменял, целая история была, как он у меня порвался и я с горем пополам добрался до дома. Обязательно прочитайте, думаю многим будет полезно. И возите с собой второй запасной ))

Также полезные сведения для владельцев Шевиков — у машин до сентября 2003 года генератор с нижним расположением, это не есть гуд, при преодолении глубоких луж и бродов его как правило заливает и такая ситуация — не фонтан, сами понимаете. Ведь не зря многие автолюбители переносят гены куда повыше, как на Нивах, так и на Шевиках.

А вот с сентября 2003 Шевики пошли уже с верхним расположением генератора, это уже отличное решение. Гена находится вверху справа, если стоят лицом к открытому капоту. При преодолении луж залить его будет куда сложнее, чем нижние.

Вот я и задумался, а быть может поставить генератор помощнее, ибо в планах поставить багажник и конечно же люстру, 4 лампы от hella думаю вполне отлично впишутся. Плюс также буду ставить лебедку, а она тоже садит АКБ нехило. И если гена слабый, то при борьбе с бездорожьем мы можем получить ситуацию, когда в темноте буксуем, включили люстру, движок кипит — оба вентилятора молотят в полную силу, тянем лебедкой — хватит ли гены на 80 ампер? Такое потребление энергии, конечно, будет не часто, но когда случится — лучше ведь перестраховаться?

Так что присматриваю гену на 100 ампер Прамо, стоит порядка 3500 рублей. Но для начала проверим генератор, который мне достался с машиной по умолчанию. Сдается мне, либо щетки там износились, либо еще что — ну не может он нормально заряжать батарею, за 4 месяца летней эксплуатации уже подзаряжал новый аккумулятор 3 раза. Видать гена заряжает только поверхностно.

А еще интересно: Замена крана печки (кран отопителя) Нива ВАЗ 21213, 21214, 2131 lada 4×4

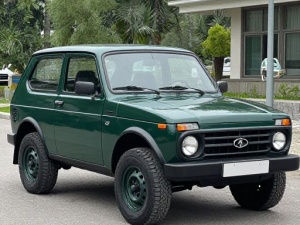

Генератор Нива 2121, 21213, 21214: какой установлен, замена

С другой стороны не будет ли гена на 100 ампер лихо садить батарею, все-таки аккум новый и будет неправильно, если он отработает всего год-два. Как опять же читал на форумах, более мощный гена укорачивает жизнь аккумулятора.

Почитал отзывы Шнивоводов — большинство говорит, что на сотку ставить — дело хорошее, но только тогда, когда он на самом деле нужен, в смысле нужен гена увеличенной мощности. Ибо штатного вполне хватает, если он работает так, как должен. Но если на машине будет лебедка и дополнительный свет, то лучше все-таки поставить генератор на 100 ампер. Будем думать ))

Кто что думает, делитесь мыслями в комментах.

Существует три вида генераторов, которые можно установить на популярные российские внедорожники. Напряжение на выходе одинаковое, а вот остальные параметры разнятся.Для карбюраторных моторов достаточно мощности 600-750 Вт. Максимальный ток, который можно было снять – 40-50 ампер.

Важно! Генератор для старых модификаций НИВЫ нельзя ставить на новые моторы. Перегрузка быстро выведет его из строя, потребуется ремонт.

Если замена необходима – такое решение может быть только временным.

Инжекторные моторы, выпускавшиеся до 2003 года, комплектовались с мощностью от 1100 до 2000 Вт. Ток нагрузки от 80 до 130 ампер. Оба поколения комплектовались моноклиновым шкивом. Генераторы этого типа

без последствий.

Современные верхневальные моторы оснащены аналогичными источниками энергии, только шкив рассчитан на большую нагрузку – он поликлиновый, как и ремень.

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

  • молоток;
  • удлинитель;
  • ключи на «10» и «19».

Процедура представляет собой следующую последовательность действий:

  • Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
  • После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
  • После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.
  • Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
  • Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.
  • Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.
  • Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.
  • Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Проверка и натяжение приводного ремня

Для проверки натяжения нажмите на ремень в сторону. Натяжение ремня считается нормальным, если ремень прогнется на 10 мм при сильном нажатии большим пальцем руки. Если же прогиб больше, ослабьте гайку 6 крепления генератора 4 к натяжной планке 5. Перемещая генератор от двигателя с помощью монтажной лопатки, натяните ремень генератора Шевроле Нива и снова затяните гайку 6.

Через 10 тыс. км. пробега, а в некоторых случаях и раньше, рекомендуется проверить натяжение приводного ремня и при необходимости подтянуть его.
