Многие автовладельцы интересуются, когда нужно заправлять кондиционер в машине? Ответ на этот вопрос довольно прост.Если в охлаждающем контуре автомобиля осталось мало фреона – пора выполнить заправку автомобильного кондиционера. Чтобы сэкономить лишние деньги, вы можете сделать это самостоятельно.
Но как именно проводится заправка кондиционера своими руками? Какие инструменты для этого понадобятся? И о каких правилах нужно помнить? Ниже эти вопросы будут рассмотрены.

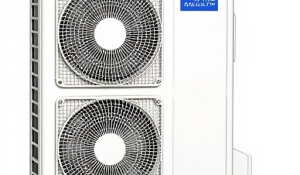

Устройство и принцип работы кондиционера
Система кондиционирования в автомобиле состоит из трех частей – из компрессора, конденсатора и испарителя (эти части соединяются друг с другом с помощью труб).
Рассмотрим принцип работы системы кондиционирования.
Внутри установки находится охлаждающий фреон в виде газа. Во время работы компрессор сжимает газ, что приводит к повышению температуры фреоновой смеси. Потом газ попадает в конденсатор, где он остывает и преобразуется в жидкость. Холодный фреон проходит по трубам и попадает в испаритель, где испаряется – при этом фреон поглощает окружающее его тепло. Это приводит к уменьшению температуры в авто и преобразованию охлаждающего агента в газ. В конце цикла фреон вновь поступает на конденсатор и процесс повторяется.
Чем заправляют кондиционеры авто и роль фреона в системе кондиционирования
В качестве хладагента в системах кондиционирования используется фреон. Именно он охлаждает компрессор и защищает его от перегрева. В случае неисправности оборудования или его неправильной установки может произойти утечка фреона, поэтому потребуется его дозаправка. Также нужно подумать о заправке кондиционера авто при отсутствии охлаждения или обогрева воздуха в салоне машины.
Фреон, которым заправляются кондиционеры авто может быть двух видов:
- однокомпонентный — состоит из 1 типа газа;
- многокомпонентный — включает несколько типов газа.
Однокомпонентный фреон можно использовать для частичной дозаправки. Фреон, состоящий из нескольких типов газа, дозаправлять нельзя. Нужно удалить из системы весь хладагент и только затем полностью заправить кондиционер.
При недостаточном уровне фреона компрессор будет работать в режиме «масляного голодания». Автокондиционер прекратит охлаждать воздух, а срок эксплуатации компрессора значительно сократится. Если в процессе заправки в систему будет введено большое количество фреона, давление в системе повысится и компрессор начнет работать в предельном режиме до его аварийной остановки.
Когда заправлять автокондиционер
Каждый год по естественным причинам количество фреона в охлаждающей системе уменьшается на 10-20%, поэтому периодически необходимо выполнять заправку кондиционера. Обратите внимание, что мощность прибора значительно падает уже в случае, когда потери фреона составили 50 и более процентов.
Рекомендуется заправлять кондиционер в машине как минимум каждые 3 года!
Дозаправка автомобильного кондиционера своими руками требуется в следующих случаях:
- Нарушение герметичности труб;
- Механические повреждения труб;
- Покрытие ржавчиной конденсатора.
Оборудование и инструменты для заправки

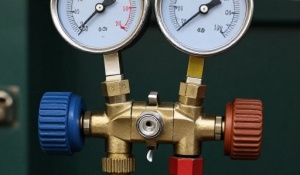

Для заправки автокондиционера своими руками вам потребуются: станция дли измерения давления, переходник с краном, два шланга и баллон с фреоном.
Из этих компонентов нужно собрать прибор для заправки системы кондиционирования.
Порядок действий должен быть таким:

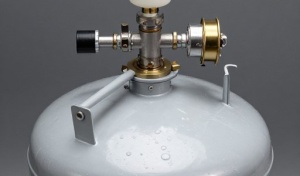

- Возьмите фреоновый баллон и прикрутите к нему переходник с краном (на верхушке баллона должна быть резьба);
- Подсоедините к переходнику шланг;
- Прикрепите шланг к станции для измерения давления;
- К станции для контроля давления с другой стороны присоедините еще один шланг с переходником;
- Заправочный прибор готов. Обратите внимание, что в некоторых магазинах продаются уже собранные приборы.
Также в ряде случаев вам могут понадобиться дополнительные приборы – если вы будете делать вакуумирование, то вам понадобится вакуумный насос, если вы будете проверять целостность труб давлением, то в таком случае вам придется купить баллон с безопасным газом и так далее.
Выбор фреона

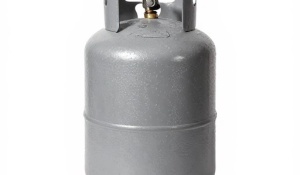

Для заправки кондиционера используйте охлаждающую смесь R134a.
Более старые установки работали на фреоне R12, однако в девяностые годы произошел запрет этой смеси из-за ее негативного влияния на окружающую среду, а после запрета в кондиционерах стала применяться смесь R134a. Для заправки автокондиционера требуется порядка 700 -1000 г смеси.
Подготовка к заправке
В первую очередь перед дозаправкой кондиционера в машине своими руками необходимо найти и устранить утечки, а также выполнить вакуумирование.
Если утечки небольшие – устранить их можно самостоятельно, при больших повреждениях рекомендуем обратиться в автосервис.
Поиск и устранение утечки
Если фреон в кондиционере закончился из-за повреждения труб, то в таком случае нужно найти и устранить утечку. Для поиска утечки рекомендуется применять специальный инструмент, который называют течеискателем. Если такого прибора нет, то найти место утечки можно следующим образом:
- Сделайте жидкую смесь на основе масла и фреона;
- Добавьте в смесь специальный ультрафиолетовый краситель;
- Произведите заправку и включите кондиционер;
- Через 5-10 минут возьмите ультрафиолетовую лампу и осветите ею кондиционер – поврежденные участки должны окраситься в зеленовато-желтый цвет.
Для устранения утечки:
- Возьмите металлическую трубу и закройте ею место утечки;
- Поставьте на трубу по 1 хомуту с двух сторон;
- Обезжирьте место крепления хомутов (например, с помощью спирта);
- Скрепите часты муфты с помощью изоленты.
- Нанесите на муфту клей, разместите муфту на трубе и стяните хомуты.
Проверка давлением
После устранения утечек необходимо проверить целостность системы. Для этого следует самостоятельно заправить кондиционер каким-либо безопасным газом (например, азотом).
После заправки нужно обязательно измерить давление – если через 30 минут давление не изменилось, то это значит, что система полностью герметична. В противном случае следует устранить оставшиеся утечки и повторить процедуру проверки.
Вакуумирование кондиционера
Теперь необходимо выполнить вакуумирование устройства, чтобы удалить из системы воздух и капельки влаги. Для вакуумирования понадобится специальный вакуумный насос, а сама процедура выглядит следующим образом:
- Включите отопительную систему и прогрейте авто (если это не сделать, то в таком случае много влаги останется в испарителе);
- Возьмите вакуумный насос и подключите его к автокондиционеру – для этого трубу насоса присоедините к патрубку;
- Включите насос на 10-15 минут. После этого перекройте вентиль и отключите насос. Повторите процедуру 2-3 раза;
- В конце отключите насос и подождите 2-3 часа, чтобы нормализовалась температура и давление. После этого можно приступать непосредственно к заправке.
Заправка бытового кондиционера своими руками
Заправка кондиционера своими руками – задание довольно сложное, поэтому по возможности желательно все-таки позвать специалистов. Если же вы твердо решили действовать самостоятельно, запаситесь всеми необходимыми атрибутами и терпением. Самое главное – правильно выбрать марку хладагента и прислушаться к советам специалистов. Но для начала разберитесь с тем, почему вам понадобилась заправка.
Почему уменьшается количество хладагента в системе
Даже при правильной установке и эксплуатации количество фреона в кондиционере постепенно уменьшается. Обычно часть его теряется через медные трубки, расположенные между внешним и внутренним блоком. Это происходит очень медленно, поэтому дозаправка требуется нечасто.
Другое дело, если трубки были повреждены. К примеру, при транспортировке или установке кондиционера на новом месте. Тут уж никакая заправка не поможет, если не устранить причину протечки.
Признаки нехватки хладагента в системе:
- помещение почти не охлаждается или охлаждается плохо;
- на внешнем блоке кондиционера появился иней.
Важно: если не заправить кондиционер вовремя, он начнет не только хуже работать, но и перегреваться, что вскоре приведет к его поломке
Выбираем хладагент для дозаправки
Хладагент для кондиционера отличается от того, который используется в холодильнике. Лучше всех зарекомендовал себя фреон марки R-22: именно его используют специалисты при работе с современными сплит-системами. Если взять фреон марки R-8 или любого другого типа, КПД вашего кондиционера может упасть в разы, что приведет к увеличению счетов за электроэнергию.
Есть также фреон R-134а, который не разрушает озоновый слой и считается более безопасным для окружающей среды. Однако широкого распространения этот хладагент не получил из-за его высокой стоимости.
Помните, что для человека фреон – абсолютно безопасный газ, поэтому с ним можно спокойно работать в домашних условиях.
Дозаправка кондиционера
- Выставьте температуру 18 градусов и включите прибор на холод.
- Найдите самую большую трубку от внешнего блока.
- Откройте колпачок и с помощью специального шланга подключите туда манометр (другой конец подключен к баллону с фреоном).
- Выставьте обычную скорость работы сплит-системы и начните измерять температуру воздуха с помощью градусника или цифрового датчика.
- По чуть-чуть открывайте и закрывайте вентиль баллона с газом, внимательно следя за показаниями приборов. Температура должна подниматься, а давление в системе – расти.
- Необходимо довести давление до 5-7 бар (в зависимости от температуры на улице: чем она выше, тем больше должно быть давление).
- Как только на вентилях (гайках) и манометре появится иней, процесс необходимо прекратить.
- Отсоедините баллон с манометром и поставьте колпачок на место.
Правильно заправленный кондиционер будет хорошо работать, потребляя столько электроэнергии, сколько было заявлено производителем. При этом для системы плохо, если есть и нехватка хладагента, и его перезаправка.
Специалисты рассчитывают давление, температуру и количество необходимого фреона по специальным формулам. Именно поэтому, если действовать самостоятельно, не имея представления обо всем этом, можно испортить прибор. Не рискуйте – позвоните проверенному мастеру!
Этапы заправки кондиционера
Давайте теперь узнаем, как выполнить заправку.
Обратите внимание, что кондиционеры по своему строению крайне слабо отличаются друг от друга, поэтому данная схема подойдет для всех моделей:
- Найдите магистраль низкого давления (она имеет вид небольшой широкой трубы, под которой расположена более узкая труба) и откройте защитный колпачок.
- Наденьте на патрубок шланг от собранного заправочного устройства.
- Запустите двигатель (скорость должна быть порядка 1 300-1 700 оборотов в минуту). Обратите внимание, что двигатель должен быть включенным во время всей процедуры заправки, поэтому под педаль газа рекомендуется подложить какой-нибудь твердый предмет.
- Запустите воздушную рециркуляцию.
- Переверните баллон с фреоном вверх дном. После этого постепенно открывайте краник магистрали и фреоновый вентиль (делать это нужно одновременно). Начнется закачка фреона.
- Следите за показанием манометра. Уровень давления в системе должен составлять не более 275 кПа (в противном случае вы можете повредить компрессор).
- Когда шланг возле патрубка станет очень холодным, а в салоне появится холодный воздух (порядка 6-10 градусов), то нужно постепенно выключить двигатель и снять заправочное устройство. Процедура заправки завершена.
Способы заправки кондиционера фреоном

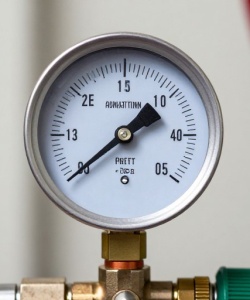

подсоединение манометра к наружному блоку
Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.
Заправка кондиционера своими руками потребует следующий набор:
- манометр;
- вакуумный насос;
- баллон с фреоном;
- строительные весы;
- слесарные инструменты – шведский ключ, шестигранники, отвертка.
Заправка по весам

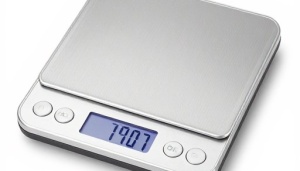

строительные заправочные весы
Если нужно заправить полностью пустой кондиционер 22 или 410 газом, то процесс происходит следующим образом.
Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.
Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.
Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.
Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.
Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.
Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.
Заправка по давлению
Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.
Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.
Заправка по перегреву и переохлаждению

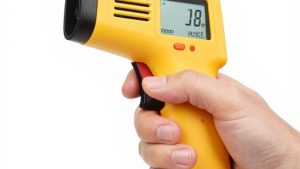

бесконтактный инфракрасный термометр для климатической техники
Достаточно точным методом является заправка кондиционера по перегреву или по переохлаждению. Весь смысл заключается в ориентировке на разность температур.
В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.
Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.
Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя – тоже спорный вопрос.
Заправка кондиционера по току

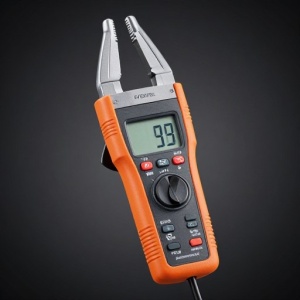

токоизмерительные клещи
Многие мастера не используют этот способ, но его применение вполне оправдано в тех случаях, когда нет возможности воспользоваться весами для взвешивания фреона. Так как заправить кондиционер самостоятельно по току?
Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.
Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.
Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.
Уход за кондиционером
Теперь вы знаете о том, как заправить кондиционер в машине своими руками. В заключение давайте поговорим о правилах ухода:
- Хотя бы раз в 3 месяца мойте радиатор, поскольку на нем постоянно оседает грязь и пыль, что заметно снижает эффективность работы устройства.
- Зимой нужно прогревать кондиционер хотя бы 1 раз в месяц. Для прогрева нужно загнать машину в теплое место и включить охлаждающий прибор на 15-30 минут.
В случае появления утечек обратитесь в сервисный центр для ремонта либо почините трубы самостоятельно.
Как выполнить заправку кондиционера в машине самостоятельно смотрите в видеоролике.
Заправка автомобильного кондиционера в сервисе
Большинство автомобилистов предпочитают не рисковать и пользоваться услугами сервиса для решения любых задач по обслуживанию своего автотранспорта. В особенности, когда речь идет о заправке автокондиционера – ведь эта процедура требует сноровки, специальных знаний и навыков.
Сколько стоит заправить кондиционер в автомобиле
Цена заправки на начало 2020 года составляет от 1000 до 2800 руб.
В эту стоимость входит как сама работа, так и стоимость хладагента – чаще всего используется фреон (этим газом заправляется большинство современных машин). Причем для кондиционеров автомобилей, выпущенных до 1992 года, используется газ R12, а для более поздних моделей – R134A.
К фреону также добавляется присадка, которая защищает систему от износа – большинство мастеров используют для этих целей синтетическое масло.
Дозаправка кондиционера будет стоить дешевле – около 600-900 руб.

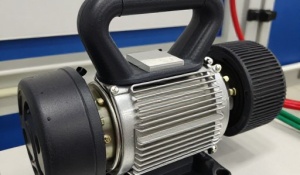

Оборудование для заправки кондиционера
Сейчас можно найти различные устройства, позволяющие заправить кондиционер максимально быстро и безопасно. Существует два типа оборудования: для профессиональной заправки в сервисе и для самостоятельной заправки в собственном гараже или на улице.
- Приборы, которые используют сервисы, называются автоматическими станциями. Это высокотехнологичные установки, которые требуют минимального участия человека. Приборы, обслуживаемые на такой установке, имеют более длительный срок службы, а качество результата при этом находится на высшем уровне. Стоят они более 100 тысяч рублей, поэтому для заправки своими руками они не подходят.
- Оборудование для самостоятельной заправки по цене является гораздо более доступным и может быть приобретено для личного использования. Подобные устройства делятся на многоразовые и одноразовые. Последние можно купить за 1000 руб. – это, фактически, цена заправки в сервисе.
В состав многоразового устройства входят следующие элементы:
- манометрический коллектор;
- баллон хладагента;
- насос вакуумного типа;
- весы.
Важной частью процесса заправки является вакуумирование кондиционера и удаление из него остатков воздуха, влаги, а также старого хладагента. Естественно, что недорогие приборы для самостоятельной заправки справляются с данной задачей не так хорошо, как специализированное оборудование.
Если вы все же решились осуществить заправку кондиционера фреоном своими силами, тогда читайте инструкцию ниже.
