Схема электрооборудования автомобиля ВАЗ 21013

Электрическая схема ВАЗ-2101, ВАЗ-2102

Электрическая схема ВАЗ-2101, ВАЗ-2102

Руководство по ремонту и эксплуатации — Схемы электрооборудования ВАЗ-2101 — ВАЗ-2107 — Электрическая схема автомобилей ВАЗ-2101, ВАЗ-2102
Электрическая схема автомобилей ВАЗ-2101, ВАЗ-2102.

1 – фары; 2 – подфарники; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – генератор; 7 – стартер; 8 – подкапотная лампа; 9 – свечи зажигания; 10 – датчик контрольной лампы давления масла; 11 – датчик указателя температуры охлаждающей жидкости; 12 – звуковые сигналы; 13 – распределитель зажигания; 14 – электродвигатель стеклоочистителя; 15 – датчик контрольной лампы уровня тормозной жидкости; 16 – катушка зажигания; 17 – регулятор напряжения; 18 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла; 19 – электродвигатель отопителя; 20 – лампа освещения вещевого ящика; 21 – добавочный резистор электродвигателя отопителя; 22 – штепсельная розетка для переносной лампы; 23 – выключатель контрольной лампы стояночного тормоза; 24 – выключатель сигнала торможения; 25 – реле-прерыватель указателей поворота; 26 – выключатель света заднего хода; 27 – блок предохранителей; 28 – реле-прерыватель контрольной лампы стояночного тормоза; 29 – реле стеклоочистителя; 30 – переключатель электродвигателя отопителя; 31 – прикуриватель; 32 – выключатели плафонов, расположенные в стойках задних дверей; 33 – выключатели плафонов, расположенные в стойках передних дверей; 34 – плафоны; 35 – выключатель зажигания; 36 – комбинация приборов; 37 – указатель температуры охлаждающей жидкости; 38 – контрольная лампа дальнего света фар; 39 – контрольная лампа наружного освещения; 40 – контрольная лампа указателей поворота; 41 – контрольная лампа заряда аккумуляторной батареи; 42 – контрольная лампа давления масла; 43 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 44 – указатель уровня топлива; 45 – контрольная лампа резерва топлива; 46 – лампа освещения комбинации приборов; 47 – выключатель звукового сигнала; 48 – переключатель света фар; 49 – переключатель указателей поворота; 50 – выключатель наружного освещения; 51 – выключатель освещения приборов; 52 – переключатель стеклоочистителя; 53 – датчик указателя уровня и резерва топлива; 54 – лампа освещения багажника; 55 – задние фонари; 56 – фонарь освещения номерного знака; 57 – фонарь света заднего хода; 58 – штепсельные колодки заднего пучка проводов автомобиля ВАЗ-2102; 59 – плафон освещения задней части салона автомобиля ВАЗ-2102.
Цитата

Стеклоочиститель Ваз 2101 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
3. Стеклоочиститель

Схема включения стеклоочистителя

С 1980 г. на автомобилях ВАЗ-2101, -2102 стал устанавливаться ножной омыватель ветрового стекла (см. рис. Нагнетательный насос омывателя ветрового стекла). В этом насосе имелся дополнительный выключатель 8 стеклоочистителя, который срабатывал при нажатии на кнопку насоса.

С 1982 г. в стеклоочистителях устанавливался термобиметаллический предохранитель многоразового действия для защиты моторедуктора от перегрузок.

↓ Комментарии ↓

1. Технические данные

1.0 Технические данные 1.1 Основные габаритные размеры автомобиля ВАЗ–2101 1.2 Основные габаритные размеры автомобиля ВАЗ–21011 1.3 Основные габаритные размеры автомобиля ВАЗ–2102 1.4 Техническая характеристика автомобилей 1.5 Органы управления и контрольные приборы 1.6 Выключатель зажигания 1.7 Органы управления вентиляцией и отоплением салона

2. Эксплуатация и обслуживание

2.0 Эксплуатация и обслуживание 2.1. Эксплуатация автомобиля 2.2. Техническое обслуживание автомобиля

3. Двигатель

3.0 Двигатель 3.1 Особенности устройства 3.2 Возможные неисправности двигателя, их причины и методы устранения 3.3 Снятие и установка двигателя 3.4 Разборка двигателя 3.5 Сборка двигателя 3.6 Стендовые испытания двигателя 3.7 Проверка двигателя на автомобиле 3.8. Блок цилиндров 3.9. Поршни и шатуны 3.10. Коленчатый вал и маховик 3.11. Головка цилиндров и клапанный механизм 3.12. Распределительный вал и его привод 3.13. Система охлаждения 3.14. Система смазки

4. Топливная система

4.0 Топливная система 4.1. Система питания 4.2. Карбюратор

5. Система зажигания

5.0 Система зажигания 5.1 Установка момента зажигания 5.2 Зазор между контактами прерывателя в распределителе зажигания 5.3. Проверка приборов зажигания на стенде 5.4 Возможные неисправности зажигания, их причины и методы устранения

6. Система запуска и зарядки

6.0 Система запуска и зарядки 6.1. Аккумуляторная батарея 6.2. Генератор 6.3. Стартер

7. Трансмиссия

7.0 Трансмиссия 7.1. Сцепление 7.2. Коробка передач 7.3. Карданная передача 7.4. Задний мост

8. Ходовая часть

8.0 Ходовая часть 8.1. Передняя подвеска 8.2. Задняя подвеска 8.3. Амортизаторы 8.4 Возможные неисправности ходовой части, их причины и методы устранения

9. Рулевое управление

9.0 Рулевое управление 9.1 Особенности устройства 9.2. Осмотр, проверка и регулировка рулевого управления 9.3. Рулевой механизм 9.4. Тяги и шаровые шарниры рулевого привода 9.5. Кронштейн маятникового рычага 9.6 Возможные неисправности рулевого управления

10. Тормозная система

10.0 Тормозная система 10.1. Особенности устройства 10.2. Проверка и регулировка тормозов 10.3. Кронштейн педалей сцепления и тормоза 10.4. Главный цилиндр 10.5. Передние тормоза 10.6. Задние тормоза 10.7. Регулятор давления задних тормозов 10.8. Стояночный тормоз 10.9 Возможные неисправности тормозов, их причины и методы устранения

11. Электрооборудование

11.0 Электрооборудование 11.1. Схемы электрооборудования 11.2. Освещение и световая сигнализация 11.3. Звуковые сигналы 11.4. Стеклоочиститель 11.5. Электродвигатель отопителя 11.6. Контрольные приборы

12. Кузов

12.0 Кузов 12.1 Особенности устройства 12.2. Ремонт остова кузова 12.3. Лакокрасочные покрытия 12.4. Антикоррозионная защита кузова 12.5. Двери 12.6. Капот, крышка багажника, бамперы 12.7. Остекление кузова и омыватель ветрового стекла 12.8 Панель приборов 12.8. Снятие и установка 12.9. Сиденья 12.10. Отопитель

13. Особенности ремонта

13.0 Особенности ремонта 13.1. Автомобиль ВАЗ–21011 13.2 Автомобили ВАЗ–21013 13.3. Автомобиль ВАЗ–2102 13.4 Автомобили ВАЗ–21021 и ВАЗ–21023

14. Приложения

14.0 Приложения 14.1 Моменты затягивания резьбовых соединений 14.2 Инструменты для ремонта и технического обслуживания автомобилей 14.3 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 14.4 Основные данные для регулировок и контроля

Зачем нужны предохранители

«Где тонко, там и рвётся» — именно так гласит народная мудрость. В данном случае она вполне подходит для определения главной задачи, которую выполняет автомобильный предохранитель. Если быть более конкретным, то предохранитель служит для размыкания электрической цепи, в которой по определённым причинам значительно увеличилась сила тока. Это необходимо для того, чтобы избежать короткого замыкания, которое может привести к возгоранию и пожару в автомобиле. Каждый отдельный предохранитель в блоке выполняет свою определённую задачу по защите конкретного агрегата или электроустройства. Ниже приводится перечень назначений каждого предохранителя.

Блок предохранителей

• 1 (16 А) – звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель розетка переносной лампы.
• 2 (8 А) – электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла.
• 3 (8 А) – дальний свет левой фары, контрольная лампа дальнего света.
• 4 (8 А) – дальний свет правой фары.
• 5 (8 А) – ближний свет левой фары.
• 6 (8 А) – ближний свет правой фары.
• 7 (8 А) – габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника.
• 8 (8 А) – габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека.
• 9 (8 А) – датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня зарядки аккумуляторной батареи, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок»).
• 10 (8 А) – генератор (обмотка возбуждения), регулятор напряжения.

Примечание: Настоятельно рекомендуется устанавливать предохранители, соответствующие необходимому номиналу. Если положено ставить предохранитель на 8 А, следовательно, такой предохранитель и нужно поставить. Ни в коем случае нельзя заменять его предохранителем на 16 А.

Следует отметить, что схема электрооборудования автомобиля ваз 2101 – односторонняя. Это означает, что все отрицательные провода от электроустройств и электроагрегатов подсоединены к кузову машины, то есть к «массе». Как было уже упомянуто, предохранители выполняют защитную роль в электроцепи и если они перегорают их естественно необходимо заменить. Заменить предохранитель можно самому, то есть своими руками. Но для этого необходимо в первую очередь определить, что предохранитель действительно перегорел. Это можно сделать двумя способами – визуально и с помощью прибора (тестер).

Предохранители

На фотографии выше показано, как выглядит перегоревший предохранитель в сравнении с исправным устройством. Перегоревший изображён с левой стороны. На фотографии чётко видно, что, по сравнению с исправным, у него перегорела перемычка. Однако не всегда разрыв электроцепи может произойти из-за перегорания перемычки. Могут просто окислиться вставные ножи устройства и тогда его проверку необходимо проводить с помощью тестера. Если вы самостоятельно не можете это выполнить, обратитесь в сервисный центр.

Примечание: Прежде чем менять предохранитель, необходимо выяснить причину его выхода со строя. А для этого рекомендуется просмотреть всю цепь, в которую он включён. В особенности тщательно необходимо просмотреть агрегаты и устройства, за сохранность которых он отвечает.

Схема электрооборудования автомобиля ВАЗ 21013

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки ВАЗ.

1. Фары. 2. Подфарники. 3. Боковые указатели поворота. 4. Аккумуляторная батарея ВАЗ 21013. 5. Реле контрольной лампы заряда аккумуляторной батареи. 6. Реле включения ближнего света фар. 7. Реле включения дальнего света фар ВАЗ 21013. 8. Генератор ВАЗ 21013. 9. Стартер ВАЗ 21013. 10. Подкапотная лампа. 11. Свечи зажигания. 12. Датчик контрольной лампы давления масла. 13. Датчик указателя температуры охлаждающей жидкости. 14. Звуковые сигналы. 15. Распределитель зажигания. 16. Электродвигатель стеклоочистителя ВАЗ 21013. 17. Датчик контрольной лампы уровня тормозной жидкости. 18. Катушка зажигания. 19. Электродвигатель омывателя ветрового стекла 20. Регулятор напряжения ВАЗ 21013. 21. Электродвигатель отопителя ВАЗ 21013. 22. Лампа освещения вещевого ящика 23. Добавочный резистор электродвигателя отопителя 24. Штепсельная розетка для переносной лампы. 25. Выключатель контрольной лампы стояночного тормоза. 26. Выключатель сигнала торможения. 27. Реле — прерыватель указателей поворота ВАЗ 21013. 28. Выключатель света заднего хода. 29. Блок предохранителей. 30. Реле — прерыватель контрольной лампы стояночного тормоза. 31. Реле стеклоочистителя ВАЗ 21013. 32. Переключатель электродвигателя отопителя. 33. Прикуриватель. 34. Выключатели плафонов, расположенные в стойках задних дверей. 35. Выключатели плафонов, расположенный в стойках передних дверей. 36. Плафоны. 37. Выключатель зажигания. 38. Комбинация приборов ВАЗ 21013. 39. Указатель температуры охлаждающей жидкости. 40. Контрольная лампа дальнего света фар. 41. Контрольная лампа наружнего освещения. 42. Контрольная лампа указателей поворота. 43. Контрольная лампа заряда аккумуляторной батареи. 44. Контрольная лампа давления масла. 45. Контрольная лампа стояночного тормоза и уровня тормозной жидкости. 46. Указатель уровня топлива. 47. Контрольная лампа резерва топлива. 48. Лампа освещения комбинации приборов 49. Переключатель света фар. 50. Переключатель указателей поворота. 51. Выключатель звукового сигнала. 52. Выключатель омывателя ветрового стекла. 53. Переключатель стеклоочистителя. 54. Выключатель наружного освещения. 55. Выключатель освещения приборов. 56. Датчик указателя уровня и резерва топлива. 57. Лампа освещения багажника. 58. Задние фонари. 59. Фонарь освещения номерного знака. 60. Фонарь света заднего хода.

На сайте avto-fresh.com вы сможете найти схема электрооборудования автомобиля ваз 21013 фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Устройство генератора ВАЗ 2101

Для своего времени конструкция генератора Г-221 оказалась довольно удачной. Он без доработок устанавливался и на последующие модели завода — ВАЗ 2102 и ВАЗ 2103. При должном обслуживании и своевременной замене вышедших из строя элементов он мог эксплуатироваться долгие годы.

Конструктивно генератор Г-221 состоит из следующих основных элементов:

• ротор;
• статор;
• реле регулятора;
• полупроводниковый мост;
• щётки;
• шкив.

Генератор Г-221 крепится к двигателю на специальном кронштейне. Это позволяет жёстко зафиксировать устройство и в то же время защитить его от высоких температур.

Ротор

Ротор — подвижная часть генератора. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Эта конструкция выполняет функции сердечника электромагнита, вращающегося в двух шариковых подшипниках. Подшипники обязательно должны быть закрытого типа. В противном случае из-за недостатка смазки они быстро выйдут из строя.

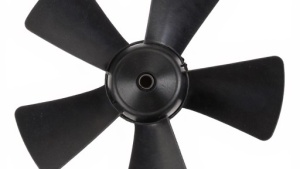

Шкив можно считать как частью генератора, так и отдельным элементом. Он устанавливается на вал ротора и при необходимости легко снимается. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору. Чтобы шкив не перегревался, на его поверхности имеются специальные лопасти, обеспечивающие естественную вентиляцию.

Статор с обмотками

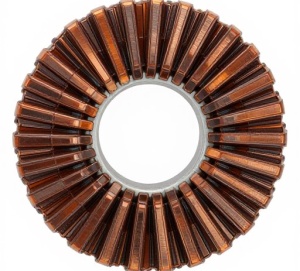

Статор состоит из ряда специальных пластин, изготовленных из электротехнической стали. Для повышения устойчивости к нагрузкам в четырёх местах по наружной поверхности эти пластины соединены сваркой. На них в специальные пазы уложена обмотка из медной проволоки. Всего статор содержит три обмотки, каждая из которых состоит из двух катушек. Таким образом, для выработки генератором электричества используется шесть катушек.

Реле регулятора

Реле регулятора — это маленькая пластинка с электрической схемой внутри, предназначенная для контроля напряжения на выходе генератора. На ВАЗ 2101 реле расположено вне генератора и крепится на задней крышке с внешней стороны.
